Unser Spezialgebiet? Elektronik & 3D-Druck
Schneller Versand 30 Tage Rückgaberecht
Tausende Produkte Eigenes Lager & Service
Über 15 Jahre Erfahrung Über 1,7 Mio. Bestellungen
Unser Spezialgebiet? Elektronik & 3D-Druck
Schneller Versand 30 Tage Rückgaberecht
Tausende Produkte Eigenes Lager & Service
Über 15 Jahre Erfahrung Über 1,7 Mio. Bestellungen

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Index: MOD-06941
EAN: 5904422359928

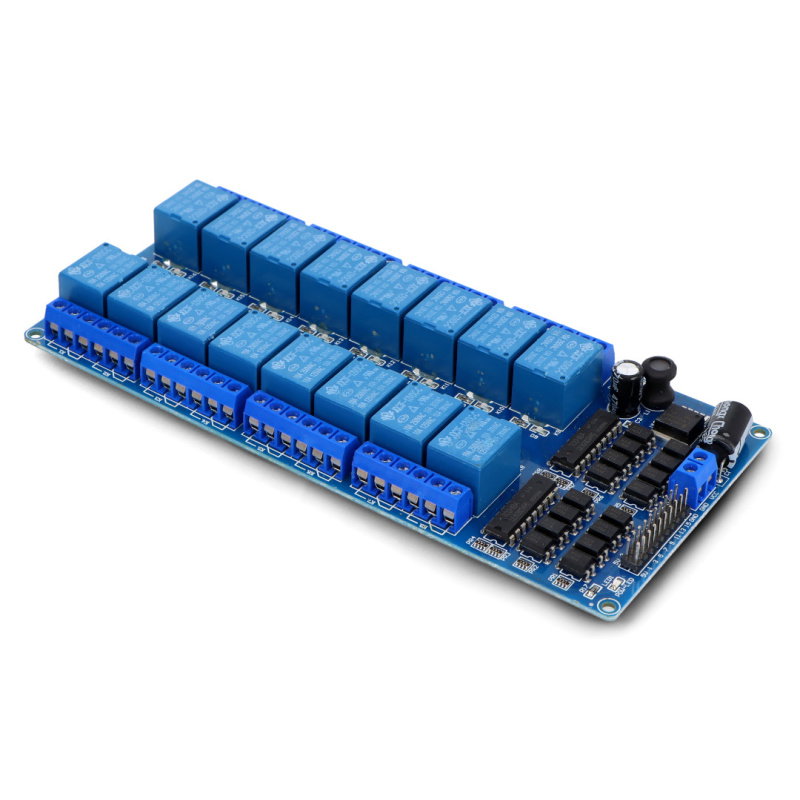

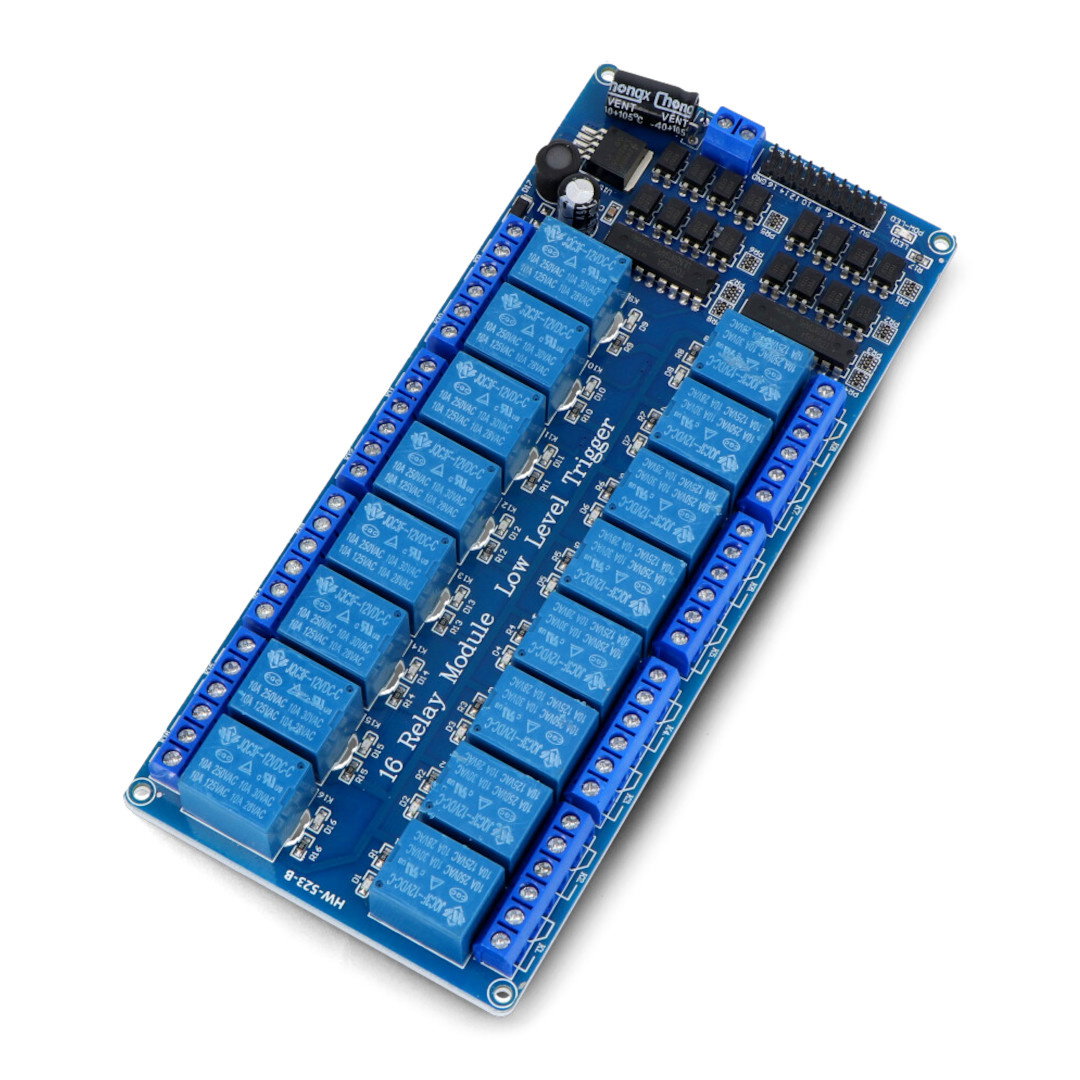

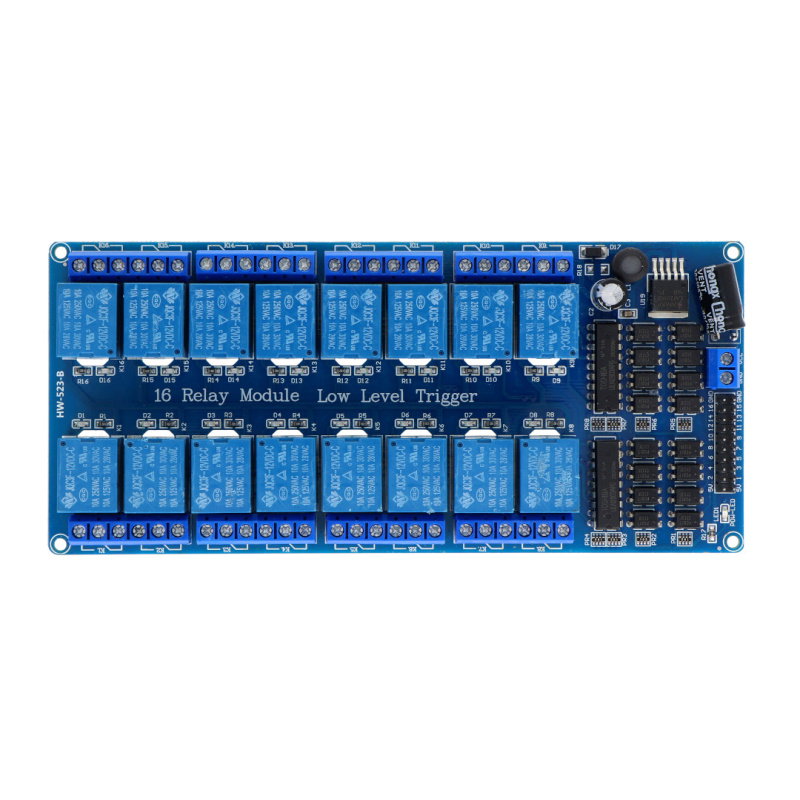

16-Kanal Relaismodul mit Optoisolation - 10A/250VAC Kontakte - 12V Spule

4.92
13 Bewertungen

Das Modul ist mit sechzehn JQC3F-12VDC-C -Relais mit einer Spule ausgestattet, die mit einer Spannung von 12 V mit optoelektronischer Isolierung versorgt wird. Das System ermöglicht Ihnen die Steuerung von Aktuatoren über Mikrocontroller-Ports oder ein beliebiges Entwicklungskit .

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Produktbeschreibung: 16-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 12 V Spule

Mit dem Modul können Sie die Aktoren mit einem Stromverbrauch von bis zu 10 A über die Mikrocontroller-Ports oder ein beliebiges Entwicklungskit steuern. Die Optoisolation trennt das Steuersignal von dem Teil, der sich auf die Stromversorgung des Relais bezieht, und gewährleistet so die Sicherheit des Betriebs des Steuersystems.

Verbindung

Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung der Relaisspule und das digitale Steuersignal anzuschließen. Pins sind Standard -Goldpin-Leisten im Raster 2,54 mm, die den Anschluss mit gängigen Anschlusskabeln ermöglichen.

Das Relais hat die folgenden Ausgänge

  • 5V - Optokoppler-Stromversorgung
  • GND - die Masse des Systems
  • IN1 ... IN16 - Steuereingänge der Relais, eingeschaltet mit niedrigem Zustand
  • KF (ARK) -Anschlüsse - Relaiskontakte, angeschlossen wie auf der Modulplatine gezeigt.
16-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 12 V Spule

16-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 12 V Spule

16-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 12 V Spule

16-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 12 V Spule

Anwendungsbeispiele

  • Beleuchtungssteuerung
  • Der Treiber von Aktuatoren
  • Schalter für elektrische Geräte, einschließlich Motoren

Spezifikation

  • VCC-Versorgungsspannung: 12 V
  • Es wird durch den Low-Zustand eingeschaltet
  • Stromaufnahme je Eingang: ca. 60 mA
  • Relais JQC3F-12VDC-C ( Dokumentation )
    • Spulenspannung: 12V
    • Maximale Kontaktspannung: 250 VAC, 110 VDC *
    • Maximalstrom: 10 A.
  • Optoelektronische Trennung
  • 16 LEDs signalisieren die Aktivierung der Relais
  • Fliesenmaß 177 x 80 mm
  • Gewicht: 225 g
  • Durchmesser der Befestigungslöcher: 3 mm

* Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.

Universeller und flexibler Netzlastregler

Das vorgestellte Modul enthält bis zu 16 optoisolierte Kanäle, von denen jeder auf einem 10A / 250VAC-Relais mit einer 12V-Spule basiert und über eine separate Eingangsleitung gesteuert wird. Die einzelnen Kanäle sind mit LED-Einschaltanzeigen (SMD-LEDs), Dreifach-ARK-5,0-mm-Klemmen und Optokopplern ausgestattet.

Auf der Platine befindet sich ein Goldpin-Anschluss, an dem alle digitalen Eingänge und Stromleitungen angeschlossen sind, sowie ein DC / DC-Wandler vom Typ Buck (Spannungsreduzierung), dessen Aufgabe es ist, die Steuerkreise mit der erforderlichen zusätzlichen Spannung von 5 zu versorgen v.

Relais und Steuermodule im Angebot des Botland-Shops

Der Bau von Automatisierungssystemen, Hobby-CNC-Maschinen oder Robotern aller Art erfordert den Zugriff auf die entsprechenden Ausgangsmodule. Aus diesem Grund umfasst das Angebot von Botland eine große Auswahl an Produkten, die den Bau von Mehrkanal-Steuerungssystemen erleichtern.

Sie finden klassische, diskrete Relais, Arduino-Relais (Shield Type Overlays) sowie verschiedene Ausgangsmodule mit Transistoren oder integrierten Leistungsverstärkern. Wir haben auch hochwertige Halbleiterrelais (SSR), Relais mit Funksteuerung und Module mit einem ähnlichen Aufbau wie die oben beschriebenen Relaiskarten, 16 Kanäle 10A / 250VAC mit Optoisolation (auch in einer Version mit 5V-Spule).

Relais und Steuermodule im Angebot des Botland-Shops
Name Wert
Anzahl der Kanäle 16
Schnittstelle Digitale Ein-/Ausgänge
Breite 15 cm
Höhe 2 cm
Tiefe 22 cm
Gewicht 0,216 kg

Kostenloser Versand ab 100,00 €

Bei Bestellungen ab 100,00 € ist der Versand kostenlos mit einem Dienst, der dieses Produkt befördern kann. Gilt für die Lieferung nach: Deutschland.

Versandart Lieferzeit Kosten
GLS 2-3 Tage ab 4,69 €
Hermes 2-4 Tage ab 4,99 €
DHL 2-3 Tage ab 4,99 €

Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.

30 Tage Rückgaberecht, ohne Angabe von Gründen

Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).

Reklamationen

Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.

Emiliani 17.05.2024

Frage: Guten Tag, Gibt es irgendwo ein Handbuch für dieses Modul? Was ist an den Pins 1-16 angeschlossen? Wenn ich richtig sehe, gibt es 3 Anschlüsse an jedem Ausgang. Was sind sie für ?

Antwort: Die Pins 1-16 sind die Pins zur Steuerung der einzelnen Relais und werden an einen Minicomputer wie z. B. einen Arduino angeschlossen. Die drei Schraubanschlüsse an jedem Relais werden zum Anschluss externer Lasten verwendet, und es gibt COM-, NC- und NO-Pins. COM ist der gemeinsame Schaltpunkt, der je nach Zustand des Relais an einen der beiden anderen Anschlüsse angeschlossen wird. NO, der normalerweise offene Anschluss, und der an diesen Anschluss angeschlossene Draht wird nur mit COM verbunden, wenn das Relais eingeschaltet ist. NC, ein normalerweise geschlossener Anschluss, d. h. der an diesen Anschluss angeschlossene Draht ist mit COM verbunden, wenn das Relais ausgeschaltet ist.

Anleitungen und Dokumente

GPSR-Daten

Herkunftsland China
Kontaktdaten des Herstellers SHEN ZHEN YOU MAI KE TECHNOLOGY COLTD 2 Floor,C Building,Mingxin Industrial Park,No.28,Hualong Road Longhua District, Shenzhen, 518109 China Phone: 8617724681799
Kontaktdaten des EU-Inverkehrbringers BOTLAND B. DERKACZ SP. K. Gola 25A - 63-640 Bralin

Produktinformation

Dieses Produkt ist eine Komponente für die weitere Montage oder das Prototyping. Es ist kein Fertigprodukt im Sinne der Produktsicherheitsvorschriften.

Andere Kunden sahen sich auch an
13 Bewertungen

Bewertungen erfassen und prüfen wir mit unserem externen Partner Trustmate; sie stammen aus dem Prozess nach dem Kauf.

Bewertungen werden geladen…

Produkte aus derselben Kategorie

Alle ansehen
