Index: GRL-10917
EAN: 5904422317041

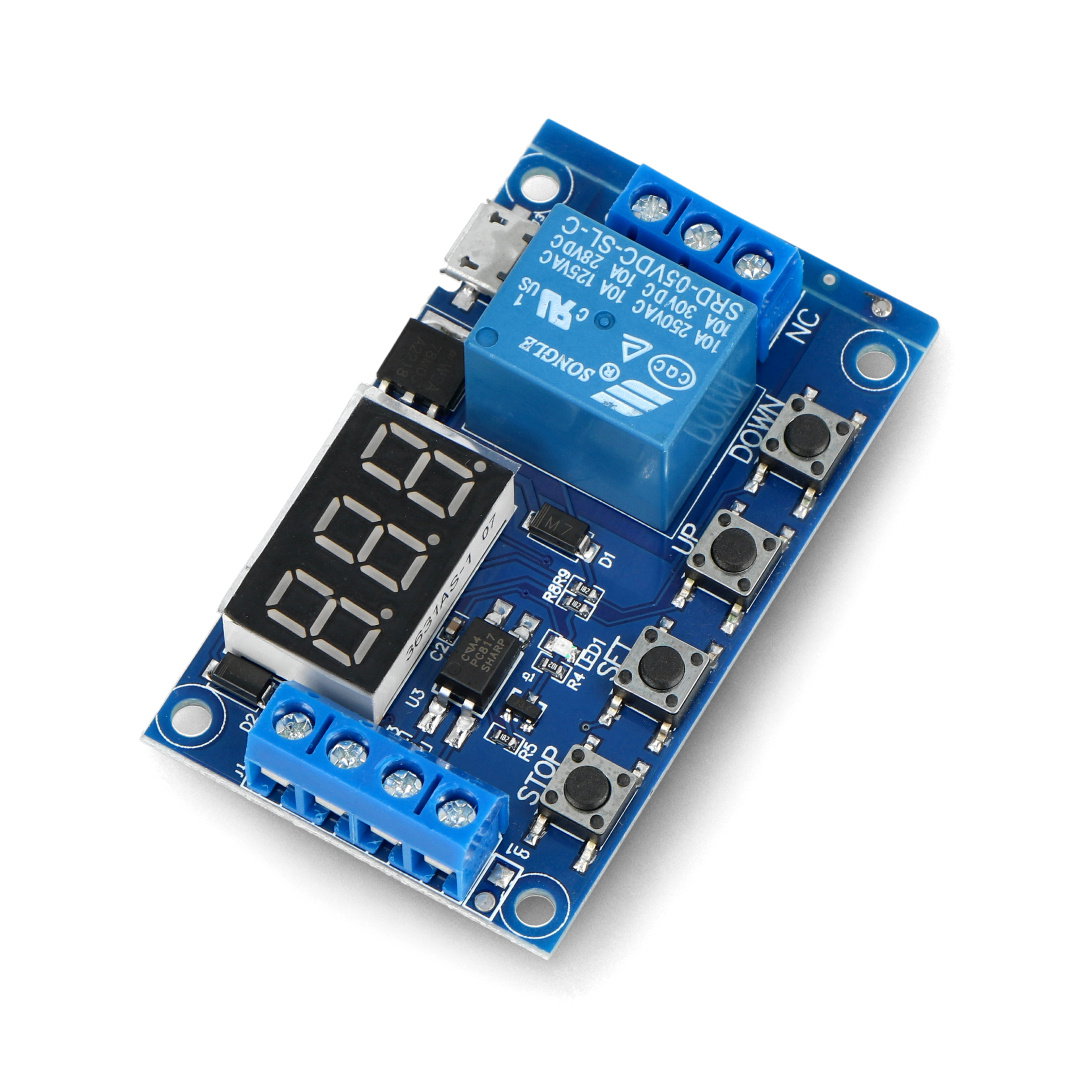

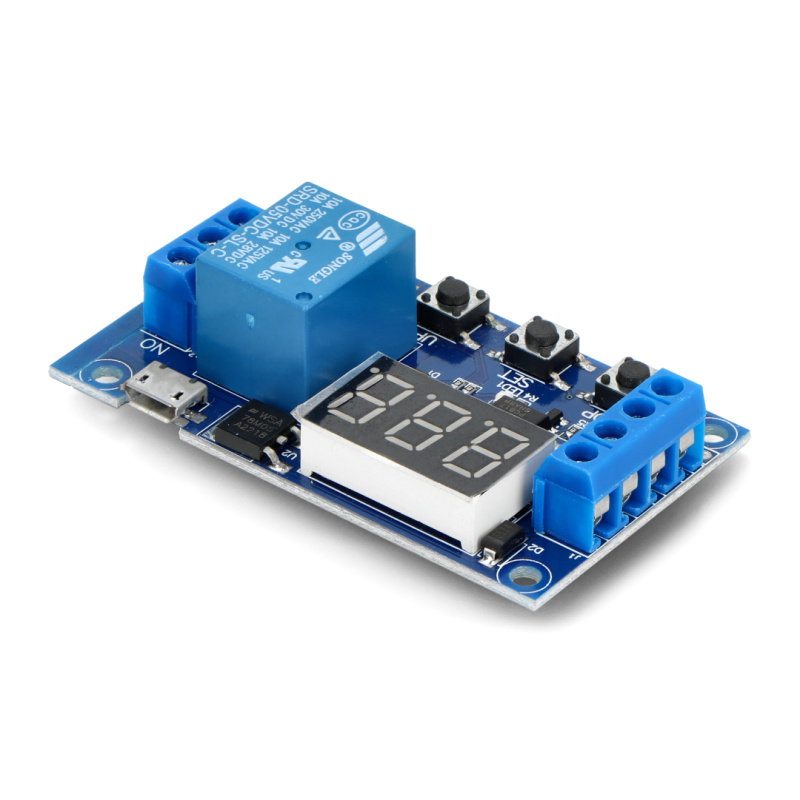

Relaismodul 1 Kanal mit Verzögerung - 10A/250VAC Kontakte - 5V Spule

5.00
9 Bewertungen

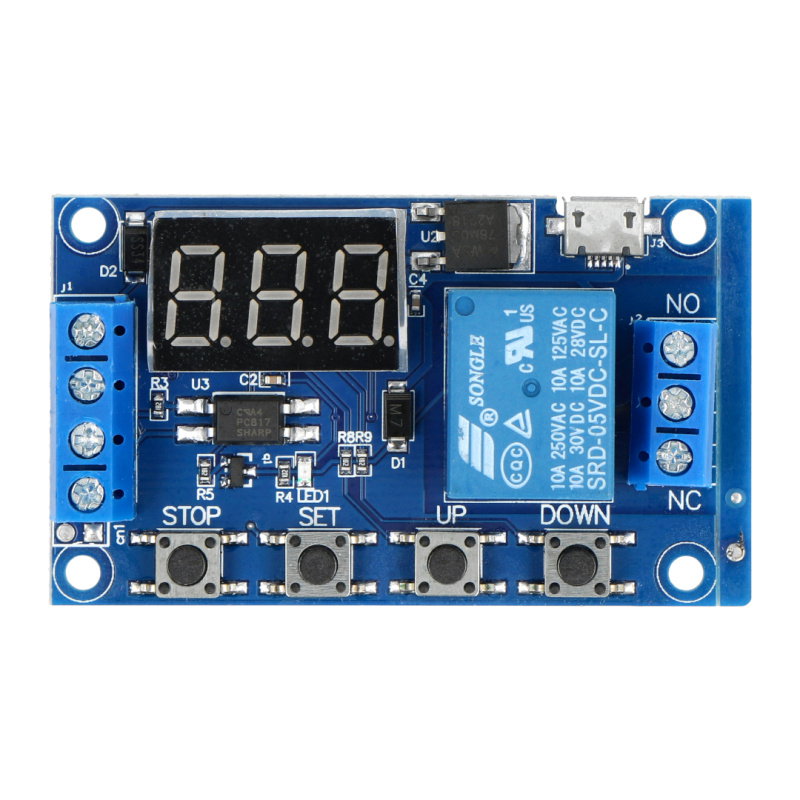

Das Modul ist mit dem SRD-05-Relais mit einer Spule ausgestattet, die mit einer Spannung von 5 V versorgt wird. Das System ermöglicht die Steuerung der Aktuatoren mit Hilfe von Mikrocontroller-Ports oder einem beliebigen Entwicklungskit . Das Relais ist mit einem Verzögerungssystem ausgestattet, das im Bereich von 0,1 s bis 999 Minuten arbeitet und eine Verzögerung beim Einschalten, Ausschalten, zyklischen Betrieb und Betrieb während des Haltens ermöglicht.

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Spezifikation

  • VCC-Versorgungsspannung: 6V bis 30V
  • Triggereingangsspannung: 3V bis 24V
  • Umschalten des Relaiszustands durch den High-Zustand
  • Relais SRD-05VDC-SL-C ( Dokumentation )
  • Spulenspannung: 5V
  • 4 Funktionstasten
  • Schraubanschlüsse und ein microUSB-Anschluss
  • Es hat Optoisolation und Schutz gegen Rückverbindung
  • Kontaktparameter für ohmsche Last:
    • 125 VAC / 10 A
    • 250 VAC / 10 A
    • 28 VDC / 10 A
  • Brettmaße 65 x 38 mm

* Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.

Produktbeschreibung: Relaismodul 1 Kanal mit Verzögerung - Kontakte 10 A / 250 V AC - 5 V Spule

Das Modul ist mit dem SRD-05-Relais mit einer Spule ausgestattet, die mit einer Spannung von 5 V versorgt wird. Das System ermöglicht die Steuerung der Aktuatoren mithilfe von Mikrocontroller-Ports oder einem beliebigen Entwicklungskit. Das Relais ist mit einem Verzögerungssystem ausgestattet, das im Bereich von 0,1 s bis 999 Minuten arbeitet und eine Verzögerung beim Einschalten, Ausschalten, zyklischen Betrieb und Betrieb während des Haltens ermöglicht.

Przekaźnik z opóźnieniem 5V
Przekaźnik z opóźnieniem 10A/250V - 5V

Betriebsarten

  • P1.1: : ausgelöst durch das Triggersignal, schaltet sich nach der OP-Zeit aus. Das Abrufen des Signals funktioniert nicht.
  • P1.2: : ausgelöst durch das Triggersignal, schaltet sich nach der OP-Zeit aus. Wenn das Signal erneut gegeben wird, beginnt der Countdown von vorne.
  • P1.3: : ausgelöst durch das Triggersignal, schaltet nach der OP-Zeit ab, ein weiterer Signaleingang schaltet das Relais sofort ab.
  • P-2: : ausgelöst durch das Triggersignal mit Verzögerung CL. Es schaltet sich nach der OP-Zeit aus.
  • P3.1: : ausgelöst durch das Triggersignal, schaltet sich nach der OP-Zeit aus. Dann schaltet der CL nach einer Verzögerungszeit wieder ein. Die Anzahl der Zyklen wird durch den Parameter LOP eingestellt.
  • P3.2: : Starten ohne Triggersignal, schaltet nach OP-Zeit ab. Dann schaltet der CL nach einer Verzögerungszeit wieder ein. Die Anzahl der Zyklen wird durch den Parameter LOP eingestellt.
  • P-4: : Haltefunktion. Das Relais arbeitet, während das Triggersignal gehalten wird. Nach der Trennung schaltet es sich nach der im OP-Parameter eingestellten Zeit aus.

Gerätekonfiguration

  • Halten Sie nach dem Einschalten des Geräts die SET-Taste 2 Sekunden lang gedrückt.Nach dem Loslassen können Sie mit den UP- und DOWN-Tasten den Betriebsmodus von P1.1 bis P-4 auswählen.
  • Der Modus wird durch kurzes Drücken der SET- Taste ausgewählt
  • Dann stellen wir die Verzögerungsparameter ein:
    • OP : EIN-Zeit
    • CL : Ausschaltzeit
    • LOP : Anzahl der Zyklen
  • Im Zeiteinstellungsmodus können Sie mit der STOP -Taste die Einheit auswählen. Achten Sie auf den Punkt auf dem Display:
    • XXX. : Punkt an letzter Position, Bereich von 1s bis 999s
    • XX.X : Punkt an der vorletzten Stelle, Bereich von 0,1 s bis 99,9 s
    • XXX : drei Punkte, Bereich 1 min bis 999 min
  • Nachdem die Parameter eingestellt sind, halten Sie die SET-Taste 2 Sekunden lang gedrückt. Der Modusname blinkt, dann kehrt der Bildschirm zum Anfangsbildschirm zurück und zeigt 000 an.
  • Durch Drücken der STOP-Taste auf dem Hauptbildschirm kann das AUS-Relais dauerhaft deaktiviert werden. Im EIN-Zustand arbeitet es gemäß dem eingestellten Modus.
  • Langes Drücken der STOP-Taste lässt das Gerät einschlafen:
    • CP : Schlafmodus, nach 5 Minuten ohne Drücken schaltet sich das Display aus, das Relais funktioniert normal
    • Von : Normalmodus, das Display ist immer eingeschaltet

Verbindung

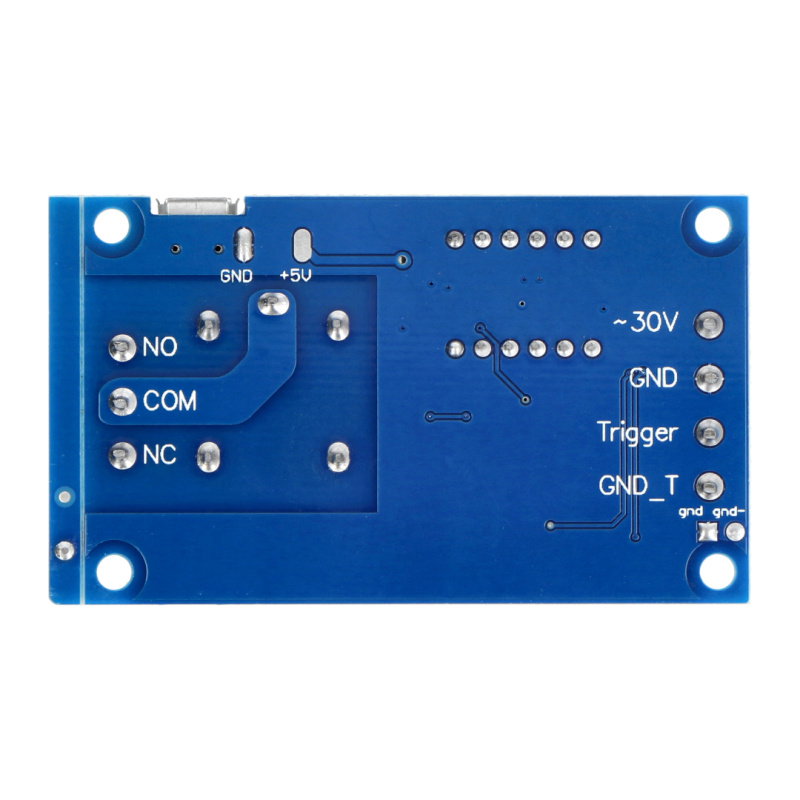

Das Modul hat sieben Pins, die in der folgenden Tabelle beschrieben sind:

Przekaźnik z opóźnieniem 10A/250V - 5V
STIFTBeschreibung <
6,0 - 30,0 VVersorgungsspannung von 6 V bis 30 V
MasseDie Masse des Systems.
AbzugSteuersignal des Relais. Die Steuerspannung beträgt 3 V bis 24 V.
GND_TMasse des Steuersignals. Wenn das Signal gleich der Stromversorgung ist, kann es mit einem Jumper mit GND verbunden werden.
GUTSchließerkontakt des Relais.
KOMGemeinsamer Relaiskontakt.
NCKontakt normalerweise geschlossen des Relais.
Name Wert
Anzahl der Kanäle 1
Schnittstelle Digitale Ein-/Ausgänge
Breite 8 cm
Höhe 2,5 cm
Tiefe 10 cm
Gewicht 0,026 kg

Kostenloser Versand ab 100,00 €

Bei Bestellungen ab 100,00 € ist der Versand kostenlos mit einem Dienst, der dieses Produkt befördern kann. Gilt für die Lieferung nach: Deutschland.

Versandart Lieferzeit Kosten
GLS 2-3 Tage ab 4,69 €
Hermes 2-4 Tage ab 4,99 €
DHL 2-3 Tage ab 4,99 €

Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.

30 Tage Rückgaberecht, ohne Angabe von Gründen

Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).

Reklamationen

Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.

Wojciech 20.01.2025

Frage: Hallo, ist es ausreichend, 12v und ein Triggersignal zur Verfügung zu stellen, um dieses Relais zu betreiben, oder müssen wir auch eine Stromversorgung über micro usb anschließen

Antwort: Für den ordnungsgemäßen Betrieb des Moduls ist es ausreichend, die Schraubanschlüsse mit Strom zu versorgen.
