Index: MOD-06552
EAN: 5904422359805

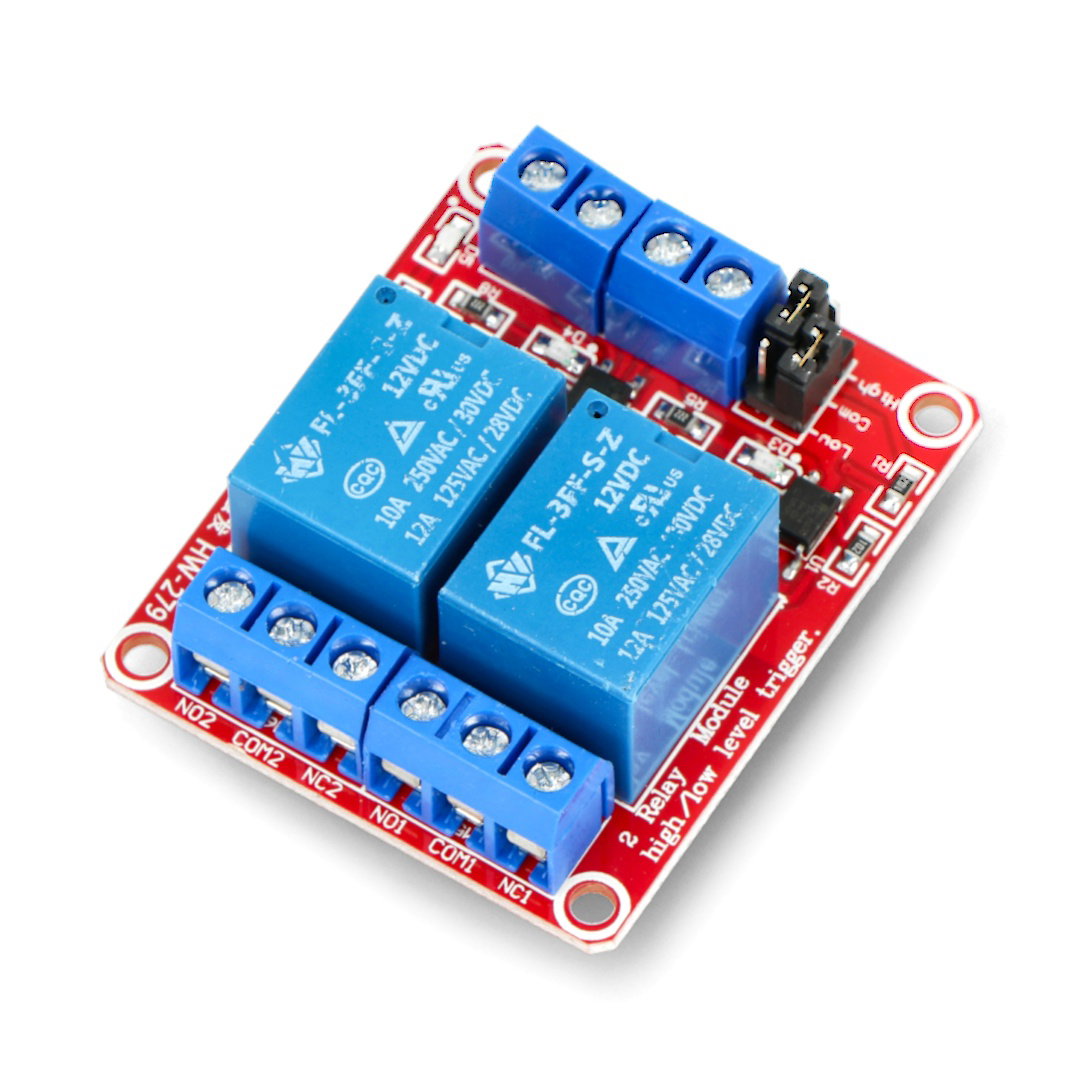

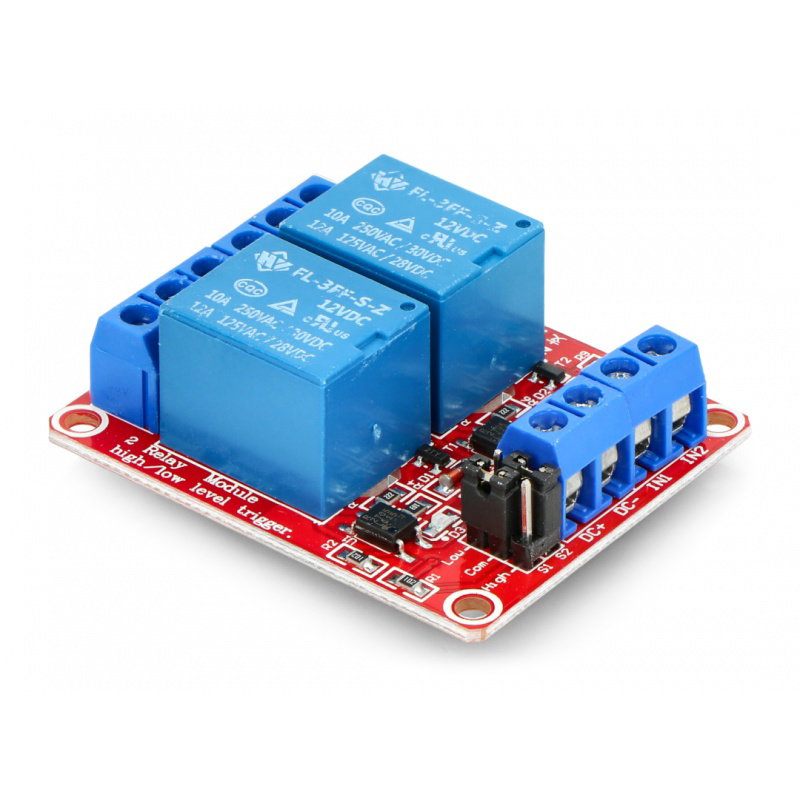

Relaismodul 2 Kanäle H/L mit Optoisolation - 10A/250VAC Kontakte - 12V Spule

5.00
25 Bewertungen

Das Modul ist mit zwei Relais SRD-05 mit einer Spule ausgestattet, die mit einer Spannung von 12 V mit optischer Isolierung der Eingangs- und Befestigungslöcher versorgt wird. Das System ermöglicht es Ihnen, die Aktuatoren über die Mikrocontroller-Ports oder ein beliebiges Entwicklungskit über den niedrigen oder hohen Zustand zu steuern - ausgewählt mit einem Jumper.

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Produktbeschreibung: 2-Kanal H/L Relaismodul mit Optoisolation

Mit dem Modul können Sie die Aktoren, die Strom bis zu 10 A verbrauchen , über die Mikrocontroller -Ports oder ein beliebiges Entwicklungskit, z . Die Optoisolation trennt das Steuersignal von dem Teil, der sich auf die Stromversorgung des Relais bezieht, und gewährleistet so die Sicherheit des Betriebs des Steuersystems.

Verbindung

Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung der Relaisspule und das digitale Steuersignal anzuschließen. Leitungen sind ARK-Schraubverbinder , mit denen Sie beliebige Drähte mit entfernter Isolierung an den Enden verbinden können.

Zweikanaliges H/L-Relaismodul

Relaismodul 2 Kanäle H / L mit Optoisolation.

Relaismodul

Relaismodul 12 V.

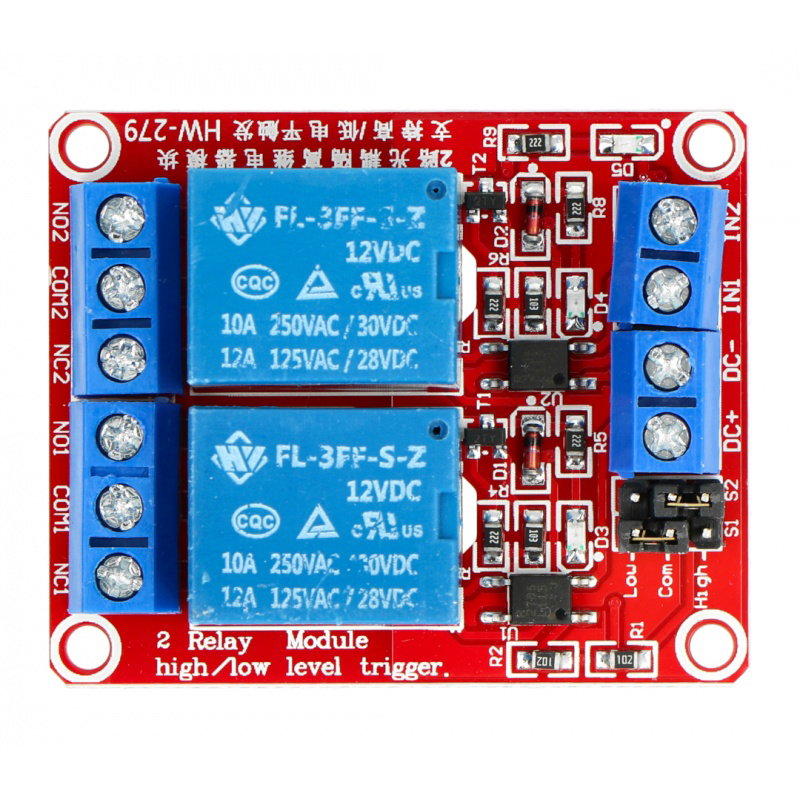

Führt

  • DC + - Systemversorgungsspannung
  • DC- - Masse des Systems
  • IN1, IN2 - Steuereingänge der Relais, eingeschaltet mit niedrigem oder hohem Zustand
  • Jumper - um den Schaltzustand des Relais zu ändern:
    • Position H - gegebener Kanal eingeschaltet mit hohem Zustand
    • Position L - gegebener Kanal eingeschaltet mit niedrigem Zustand
  • Relaisausgangskontakte:
    • NC - COM ist standardmäßig geschlossen
    • COM - je nach Steuersignal gemeinsam mit NC oder NO
    • NEIN - standardmäßig geöffnet

Anwendungsbeispiele

  • Beleuchtungssteuerung
  • Der Treiber von Aktuatoren
  • Schalter für elektrische Geräte, einschließlich Motoren

Spezifikation

  • VCC-Versorgungsspannung: 12 V
  • Aktiviert durch Low- oder High-Status - Auswahl mittels H / L-Jumper
  • Steuersignal: 5V bis 12V DC
  • Relais
    • Spulenspannung: 12V
    • Maximale Kontaktspannung: 250 VAC, 110 VDC *
    • Maximalstrom: 10 A.
  • Anschlüsse: ARK-Schraubanschlüsse
  • Plattengröße 50 x 41 mm
  • Durchmesser der Befestigungslöcher: 3 mm

* Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.

Universelles Relaismodul für Arduino

Das von uns angebotene 2-Kanal 10A / 250VAC Relaismodul mit Optoisolation und H / L Eingangsschalter kann mit 12V betrieben werden, sodass es problemlos mit allen digitalen Geräten arbeiten kann. Eingebaute Eingangsschaltungen ermöglichen die direkte Steuerung von Relaisspulen über die Ausgänge eines Mikrocontrollers, eines Einplatinen-Minicomputers oder eines selbstgebauten elektronischen Systems.

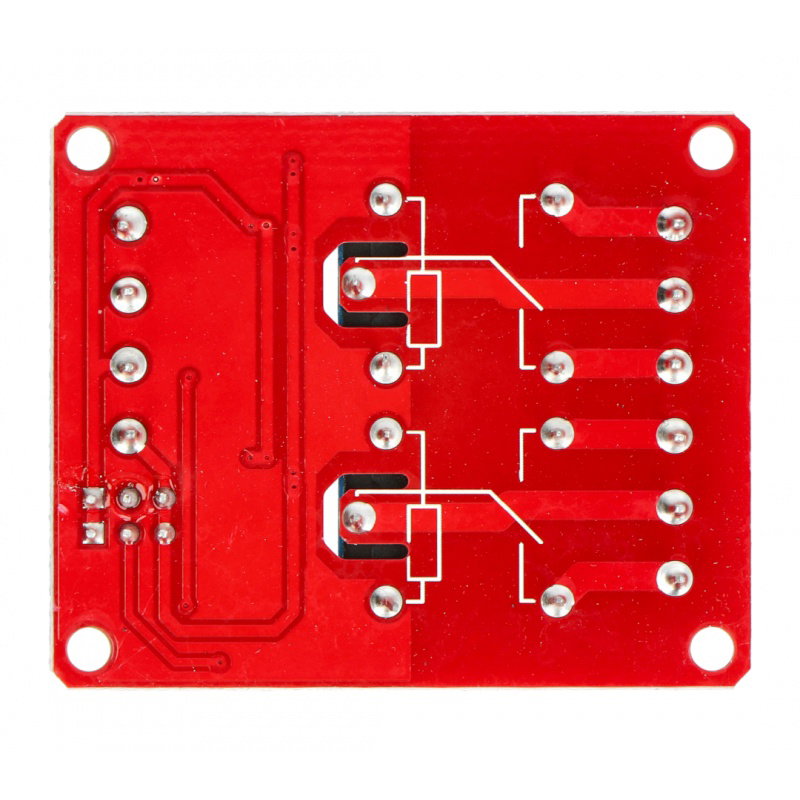

Der Einbau in das Gehäuse des Zielgeräts oder auf einer Prototypenplatine ist durch die Verwendung von vier Befestigungslöchern in den Ecken der Modulplatine möglich. Mit einstellbaren Jumpern können Sie den logischen Zustand auswählen, der zum Schalten der Spulen verwendet wird - H / L-Zustände können unabhängig für jeden der Kanäle ausgewählt werden.

Weitere Relais im Angebot des Botland Stores

Neben dem hier vorgestellten 2-Kanal 10/250VAC Relaismodul mit Optoisolation und H/L Schalter umfasst unser Angebot auch klassische, elektromagnetische Relais, Arduino-Relais in Form von Modulen und Arduino-Shield-Abdeckungen mit unterschiedlicher Kanalzahl sowie moderne Halbleiterrelais (SSR).

Einige Module sind für die Arbeit mit Raspberry Pi-Boards angepasst - durch die Ausstattung mit 40-poligen Goldpin-Buchsen und entsprechenden Eingabesystemen zur Ansteuerung der Spulen erfüllen sie die Anforderungen für Raspberry Pi Hats.

Name Wert
Anzahl der Kanäle 2
Schnittstelle Digitale Ein-/Ausgänge
Breite 6 cm
Höhe 2 cm
Tiefe 4,5 cm
Gewicht 0,03 kg
