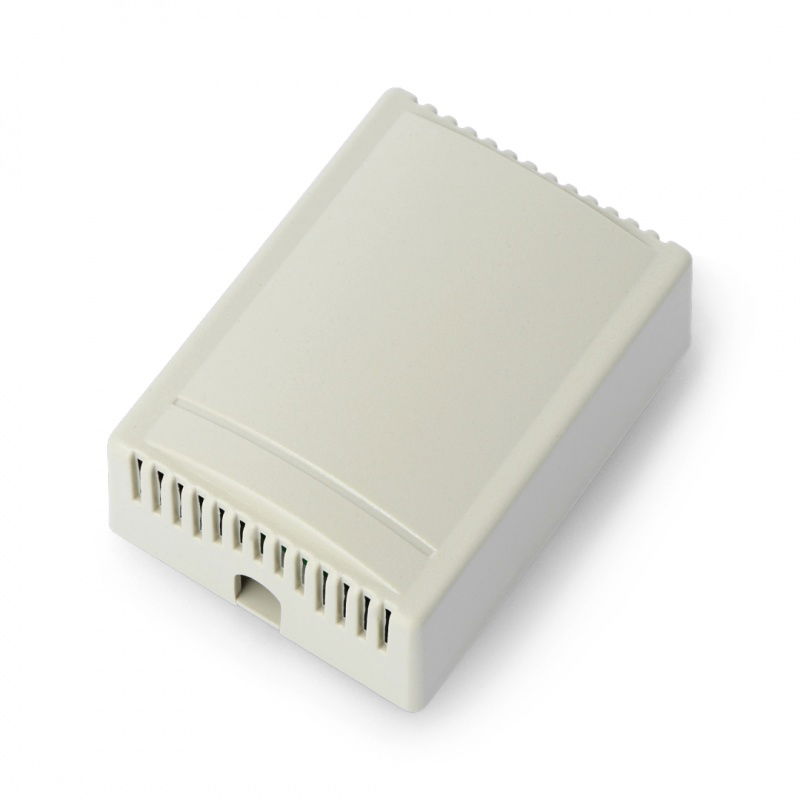

Produktbeschreibung: Fernsteuerung 12/24V DC + Fernbedienungen 433.92MHz - 4 Kanäle

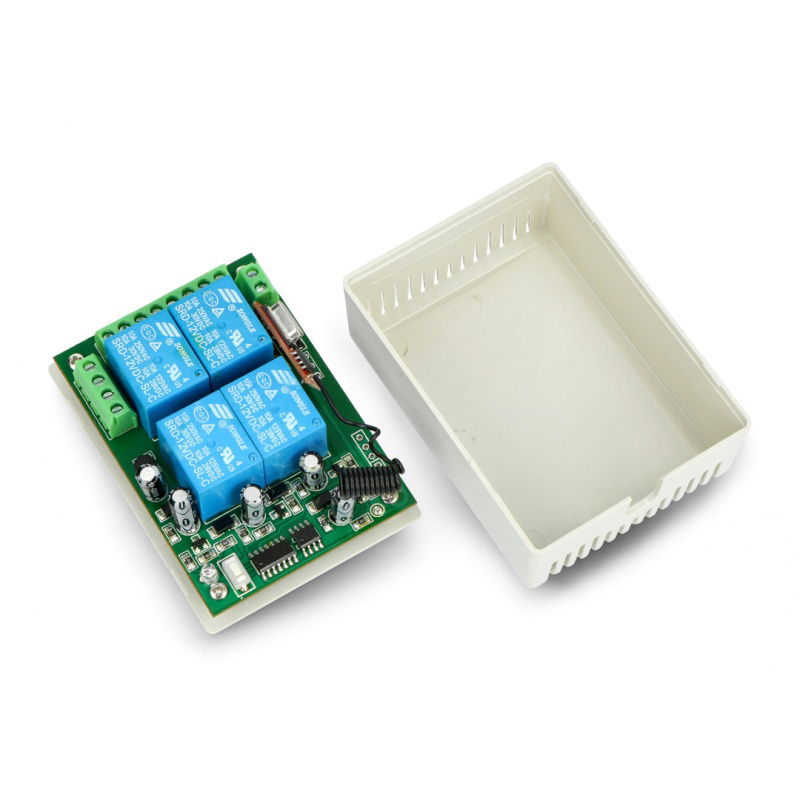

Der mit Relais ausgestattete Funkempfänger ermöglicht die Steuerung von 4 mit 250 V AC betriebenen Geräten über NO/NC-Relaisausgänge. Der Empfänger kommuniziert mit einer Frequenz von 433,92 MHz. 2 Fernbedienungen sind im Lieferumfang enthalten, um die Relaisausgänge des Moduls innerhalb einer Reichweite von 100 m zu steuern. Die Fernbedienungen können unterschiedlich aussehen, sie werden nach dem Zufallsprinzip verschickt. Die Relais arbeiten mit 12 oder 24 V DC.

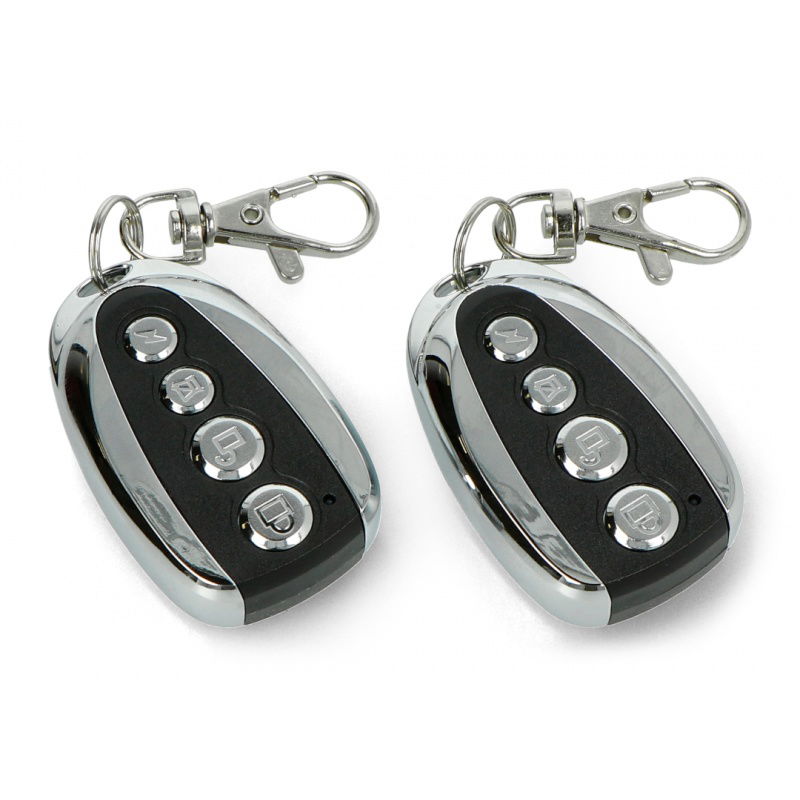

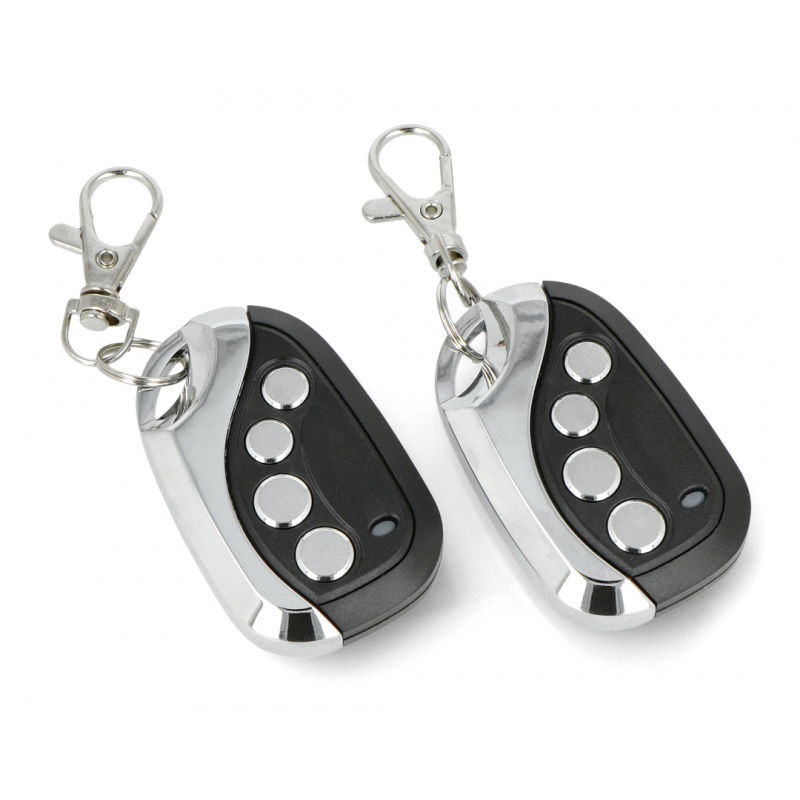

Die Fernbedienungen können unterschiedlich aussehen, der Lieferant verschickt verschiedene Modelle. Verschiedene Fernbedienungsmodelle funktionieren auf die gleiche Weise.

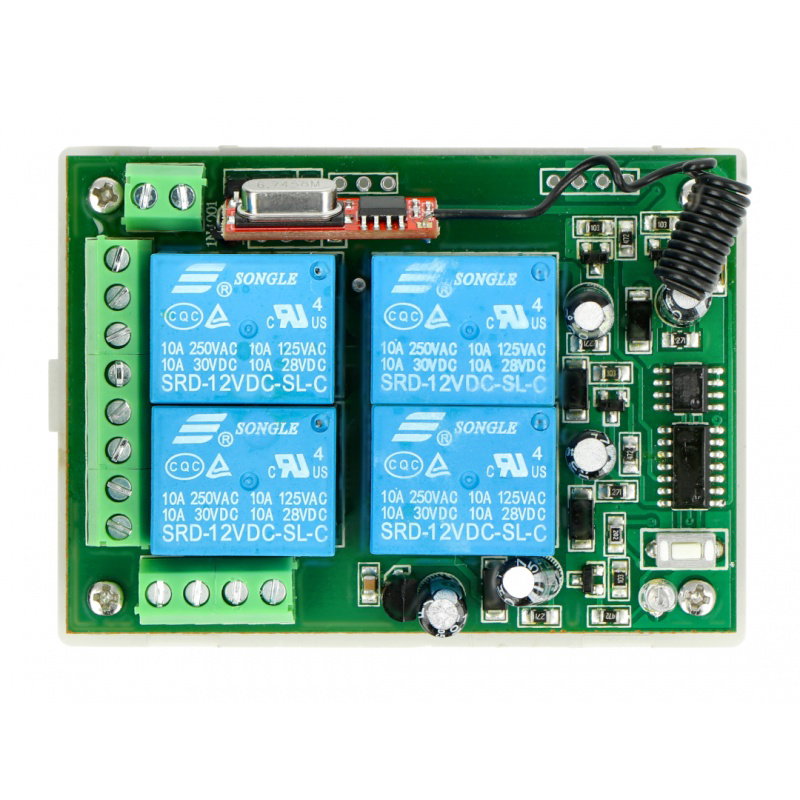

Fernbedienungsanschlüsse 12 / 24 V DC - 433,92 MHz - 4 Kanäle

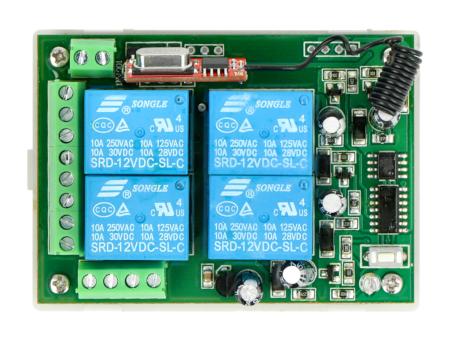

Die Anschlüsse in der Tabelle sind von oben nach unten in der Reihenfolge beschrieben, in der sie auf dem Steuermodul erscheinen. Einzelheiten entnehmen Sie bitte dem Handbuch des Moduls.
| Bezeichnung | Beschreibung |
|---|---|
|
+ |
Stromversorgungsanschluss, Versorgungsspannung 12 oder 24 V. |
|
- |
Systemerde. |
|
SCHLIESSER_4 |
Normalerweise offene Kontaktstifte des Relais K4. |
|
COM_4 |
Belegung des gemeinsamen Kontakts von Relais K4. |
|
NC_4 |
Normalerweise geschlossene Kontaktstifte des Relais K4. |
|
SCHLIESSER_3 |
Normalerweise offene Kontaktbelegung Belegung des offenen Kontakts von Relais K3 Schließer Pinout. |
|
COM_3 |
Pinbelegung des gemeinsamen Kontakts Anschlussbelegung des gemeinsamen Kontakts des Relais K3. |
|
ÖFFNER_3 |
Pinbelegung Kontakt Öffnerkontakt des Relais K3. |
|
SCHLIESSER_2 |
Schließerausgang des Relais K2. |
| COM_2 | Gemeinsamer Kontaktausgang Ausgang des gemeinsamen Kontakts von Relais K2. |
| NC_2 | Pinbelegung Öffnerkontakt normalerweise geschlossener Kontakt des Relais K2. |

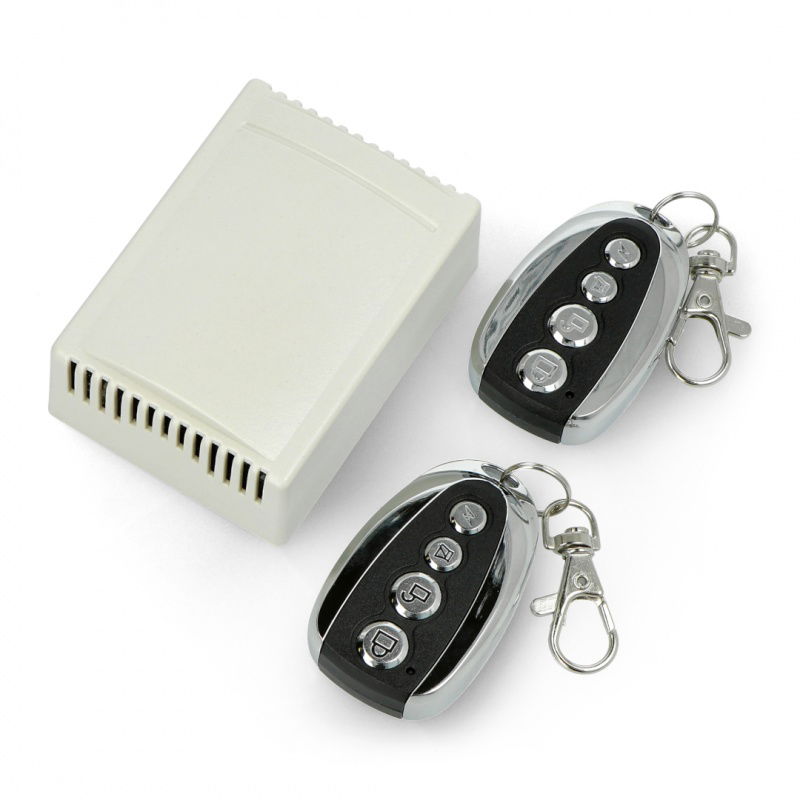

Der Bausatz enthält:
- 4-Kanal-Empfänger
- Fernsteuerung - 2 Stück
Technische Daten der 12 / 24 V DC - 433,92 MHz - 4-Kanal-Fernsteuerung
- Versorgungsspannung: 12 / 24 V DC
- Betriebsspannung des Relais: 250 V AC
- Maximale Belastung: 10 A
- Speicher: bis zu 50 Fernbedienungen
- Empfindlichkeit des Empfängers: -100 dBm
- Realistische Reichweite im offenen Gelände: bis zu 100 m
- Quarz-Stabilisierung
- 4 Relaisausgänge
- 3 Betriebsarten:
- bistabil
- monostabil
- Zustandswechsel
- Kann als zusätzlicher Empfänger für einen Torantrieb verwendet werden
- Betriebstemperatur: von -20°C bis 60°C
- Abmessungen: 57,5 x 40,5 x 17 mm

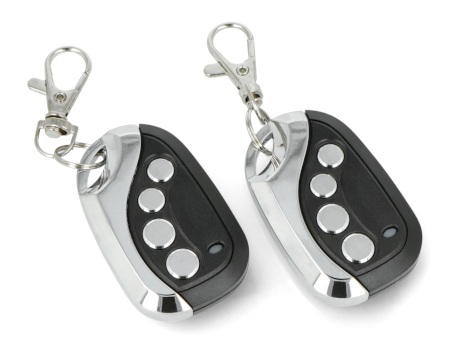

Die Fernbedienungen können unterschiedlich aussehen, sie werden nach dem Zufallsprinzip verschickt.
Beispiel für die Verwendung eines 12 / 24 V DC - 433,92 MHz - 4 Kanal Handsenders
