Relaismodul 4 Kanäle - Kontakte 10A / 250VAC - 5V Spule

5.00
8 Bewertungen

Vierfachmodul, ausgestattet mit SRD-05-Relais mit einer Spule, die mit einer Spannung von 5 V versorgt wird, einem Transistorverstärker und Befestigungslöchern. Das System ermöglicht Ihnen die Steuerung von Aktuatoren über Mikrocontroller-Ports oder ein beliebiges Entwicklungskit .

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Produktbeschreibung: Relaismodul 4 Kanäle - 10 A / 250 V AC Kontakte - 5 V Spule

Das Modul ermöglicht Ihnen die Steuerung der Aktoren, die Strom bis zu 10 A verbrauchen, unter Verwendung von Mikrocontroller-Ports oder eines Entwicklungskits (z. B. Arduino ). Das System enthält einen Transistorverstärker, mit dem Sie das Relais direkt über die Mikrocontroller-Ports (5 V) steuern können. Die Aktivierung des Relais wird durch Aufleuchten der entsprechenden LED-Diode signalisiert.

Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung des Relais und das digitale Steuersignal anzuschließen. Pins sind Standard-Goldpin-Streifen im Raster 2,54 mm, die den Anschluss mit gängigen Anschlusskabeln ermöglichen.

Anwendungsbeispiele

  • Beleuchtungssteuerung
  • Der Treiber von Aktuatoren
  • Schalter für elektrische Geräte, einschließlich Motoren

Für den Anschluss an den Raspberry Pi empfehlen wir die Variante mit galvanischer Trennung zu verwenden.

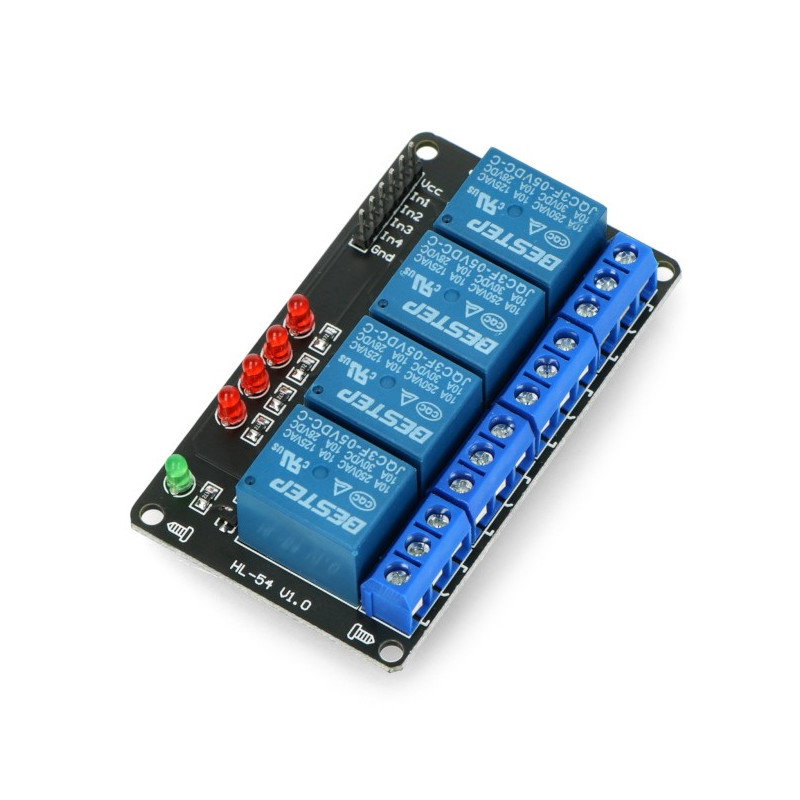

    4-Kanal-Relaismodul

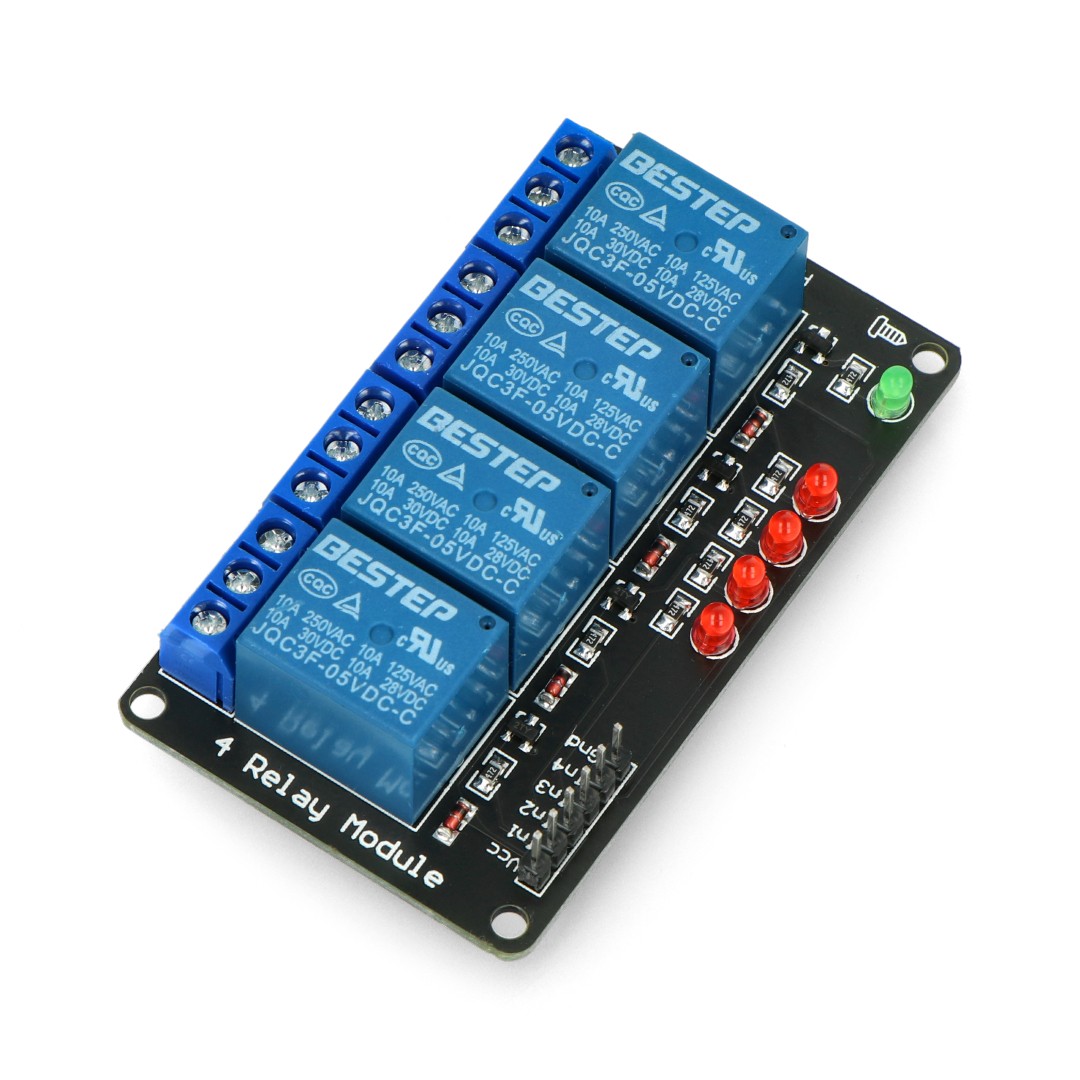

    Relaismodul 4 Kanäle.

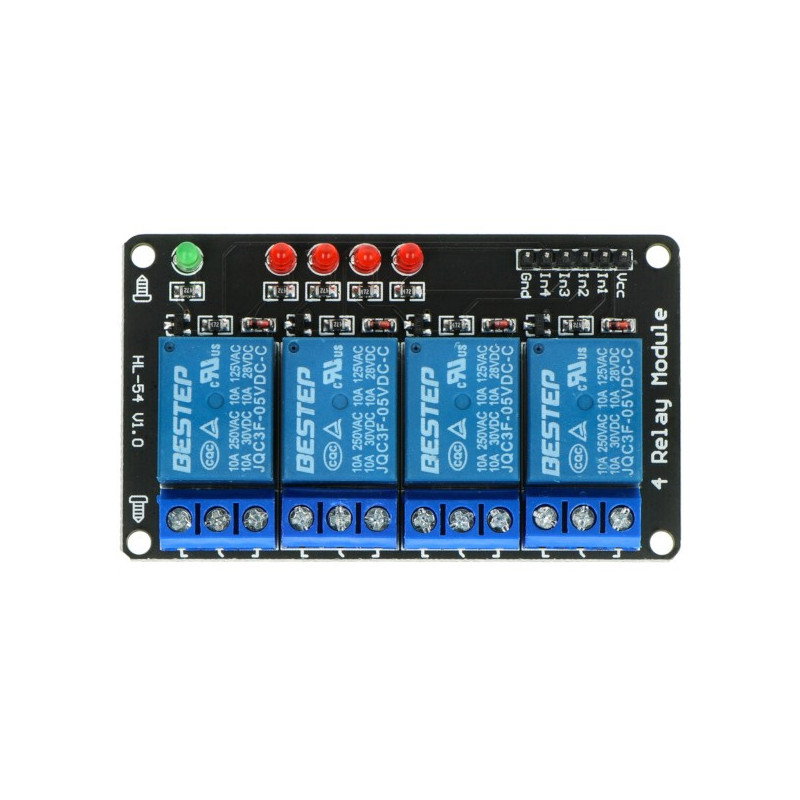

    Relaismodul 4 Kanäle

    Anschließen des Moduls

    Das Modul hat drei Eingangspins VCC, GND, IN1, IN2, IN3, IN4 . Damit das System ordnungsgemäß funktioniert, müssen Sie die 5-V-Stromversorgung mit dem VCC-Pin, GND-Masse und dem INx-Eingangssignal verbinden.

    Ausgänge sind als NO - standardmäßig getrennt, NC - standardmäßig mit COM verbunden gekennzeichnet. Das Anlegen des niedrigen Zustands an den INx-Pin schaltet die Relaiskontakte und stellt eine Verbindung zwischen COM und NO her, wodurch COM von NC getrennt wird.

    Relaismodul 4 Kanäle - Kontakte 10 A / 250 V AC - 5 V Spule

    Das vorgestellte Modul zeichnet sich je nach Belastung durch einen Stromverbrauch im Bereich von ca. 0,36 W bis ca. 0,51 W aus. Darüber hinaus zeichnet sich das 4-Kanal-Modul durch eine erhöhte Schock- und Vibrationsfestigkeit aus. Kompakte Größe und geringes Gewicht von ca. 10 g sorgen für universellen Einsatz.

    Die Betriebstemperatur des Relais mit 10A / 250VAC Kontakten und 5V Spule liegt im Bereich von -40°C bis +80°C. Andererseits reicht die vom Hersteller empfohlene sichere Luftfeuchtigkeit von 45 % bis 85 %.

    Spezifikation des Relaismoduls

    • VCC-Versorgungsspannung: 5V
    • Es wird durch den Low-Zustand eingeschaltet
    • Relais SRD-05VDC-SL-C (: Dokumentation)
    • Spulenspannung: 5V
    • Maximale Kontaktspannung: 250 VAC, 110 VDC *
    • Maximalstrom: 10 A.
    • Transistorverstärker in der Schaltung
    • 5 LEDs
    • 4: Signalisierung der Aktivierung von Relais
    • 1: zeigt den Stromanschluss an
    • Fliesengröße: 77 x 54 mm
    • Durchmesser der Befestigungslöcher: 3 mm

    * Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.

    Zusatzinformationen zum Relaismodul 4 Kanäle, 10 A / 250 V AC Kontakte und eine 5 V Spule

    Bei mechanischer Schaltung beträgt die maximale Belastung 300 Schaltungen pro Minute. Während des elektrischen Schaltens beträgt die Oberlast wiederum 30 Betätigungen für jede Minute der Relaisbetätigung. Der maximale Kontaktwiderstand des Relais beträgt 100mΩ. Die maximale Betriebszeit beträgt 10 ms, während die Freigabe nur 5 ms beträgt.

    Die Mindestlebensdauer des Relais bei Nennspulenspannung für den mechanischen und elektronischen Schalter beträgt 107 bzw. 105 Schaltspiele.

    Name Wert
    Anzahl der Kanäle 4
    Schnittstelle Digitale Ein-/Ausgänge
    Breite 10 cm
    Höhe 5 cm
    Tiefe 2 cm
    Gewicht 0,051 kg

    Kostenloser Versand ab 100,00 €

    Bei Bestellungen ab 100,00 € ist der Versand kostenlos mit einem Dienst, der dieses Produkt befördern kann. Gilt für die Lieferung nach: Deutschland.

    Versandart Lieferzeit Kosten
    GLS 2-3 Tage ab 4,69 €
    Hermes 2-4 Tage ab 4,99 €
    DHL 2-3 Tage ab 4,99 €

    Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.

    30 Tage Rückgaberecht, ohne Angabe von Gründen

    Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).

    Reklamationen

    Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.

    Łukasz 26.06.2023

    Frage: Hält dieser Satz von x4- und kleineren x2-Relais den geänderten Zustand der Kontakte, wenn ein Schaltsignal gegeben wird (ist er bistabil)? Benötigt es ein kontinuierliches Haltesignal?

    Antwort: Die Module benötigen eine kontinuierliche Zufuhr.
    Jakub 16.01.2023

    Frage: Guten Tag, wird das Relais mit einem Optisolator geliefert, um den Arduino / Raspberry Pi zu schützen?

    Antwort: Leider war das ausgewählte Modul nicht mit einem Optoisolator ausgestattet.
