Produktbeschreibung: 8-Kanal-Relaismodul mit Optoisolierung - Kontakte 10 A / 250 V AC / 30 V DC - Spule 7 V - 36 V - Modbus PoE - Waveshare 24964
Das Relaismodul von Waveshare ermöglicht die Steuerung von 8 Kanälen von Relais über Ethernet. Es unterstützt die gängigen Industrieprotokolle Modbus RTU und Modbus TCP sowie MQTT, TCP/UDP, HTTP. Das Modul kann direkt über PoE nach IEEE 802.3af mit Strom versorgt werden, was die Installation erheblich vereinfacht. Alternativ kann die Stromversorgung auch über eine DC-Buchse Buchse oder einen Schraubanschluss im Bereich von 7 V bis 36 V versorgt werden. Eine integrierte optoelektronische Isolierung schützt das Gerät vor Störungen, und hochwertige Relais ermöglichen die Steuerung von Geräten bis zu 250 V AC oder 30 V DC und bis zu 10 A Strom. Das Modul ist in einem robusten ABS-Gehäuse untergebracht , das für die Montage auf einer DIN-Schiene geeignet ist, und zahlreiche LEDs zeigen den Betriebsstatus des Ethernet-Ports, der MCU und der Datenübertragung an. Das Gerät ist ideal für Anwendungen in der Industrie, im Haushalt und in der intelligenten Landwirtschaft.

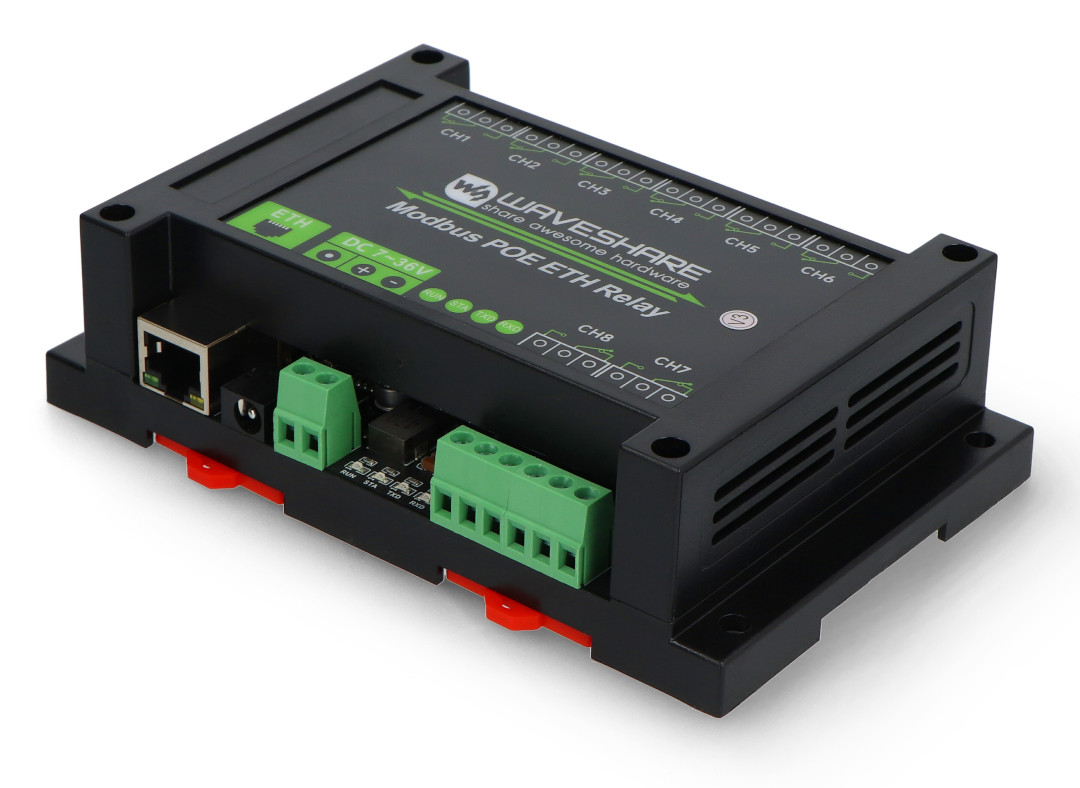

Relaismodul 8 Kanäle mit Optoisolierung - Kontakte 10 A / 250 V AC / 30 V DC - Spule 7 V - 36 V - Modbus PoE - Waveshare 24964.
Mit dem Relaismodul von Waveshare können 8 Kanäle von Relais über Ethernet gesteuert werden.Besondere Merkmale
- 8 Relais mit NO/NC-Ausgängen: Steuerung von Geräten bis zu 250 V AC / 30 V DC und 10 A
- Unterstützung mehrerer Protokolle: Modbus RTU, Modbus TCP, MQTT, TCP/UDP, HTTP
- PoE- oder DC-Stromversorgung von 7 V bis 36 V: IEEE 802.3af-konform, keine zusätzliche Verkabelung erforderlich
- Optoelektronische Isolierung: schützt die Schaltkreise vor Hochspannungsstörungen
- DIN-Schienen-Gehäuse: einfache Installation und sicherer Betrieb
- Status-LEDs: zeigen MCU-, Netzwerk- und Datenbetrieb an
- Umfassende Netzwerkkonfigurationsoptionen: Konfiguration über Webbrowser und Software möglich; DHCP- und DNS-Unterstützung für einfache Netzwerkintegration
- Flash-on / Flash-off Funktion: temporäre Aktivierung des Relais ohne manuelle Deaktivierung
Anschlussbeispiel
Die Relais können 230 V AC oder 30 V DC mit einem maximalen Strom von 10 A schalten . Die Spule der Relais wird mit einer Spannung von 1 V bis 36 V versorgt.
Technische Daten des Relaismoduls
- Anzahl der Relais: 8
- Steckverbinder: 1NO 1NC
- Maximale Last für die Relais: 10 A 250 V AC / 30 V DC
- Kommunikationsprotokolle: Modbus RTU, Modbus TCP, MQTT, TCP Server/Client, UDP, HTTP
- Stromversorgung:
- PoE (IEEE 802.3af)
- DC 5,5 / 2,1 mm Klinke (7 V bis 36 V)
- Versorgungsspannung der Spule: 7 V bis 36 V
- Isolierung: optoelektronisch (Relaisschutz)
- Schutz: Kurzschlussschutz, Verpolungsschutz
- LED-Anzeigen: RUN, STA, TXD, RXD
- Gehäuse: ABS, Montage auf DIN-Schiene
- Abmessungen: 125 x 100 x 40 mm
Unterstützt die gängigen Industrieprotokolle Modbus RTU und Modbus TCP, sowie MQTT, TCP/UDP, HTTP.
