Produktbeschreibung: Iduino Relaismodul 2 Kanäle mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule
Modul mit zwei Relais SRD-05 mit einer mit einer Spannung von 5 V versorgten Spule und optischer Isolierung des Eingangs sowie Befestigungslöchern. Mit dem System können Sie Aktuatoren über Mikrocontroller-Ports oder ein beliebiges Entwicklungskit steuern.

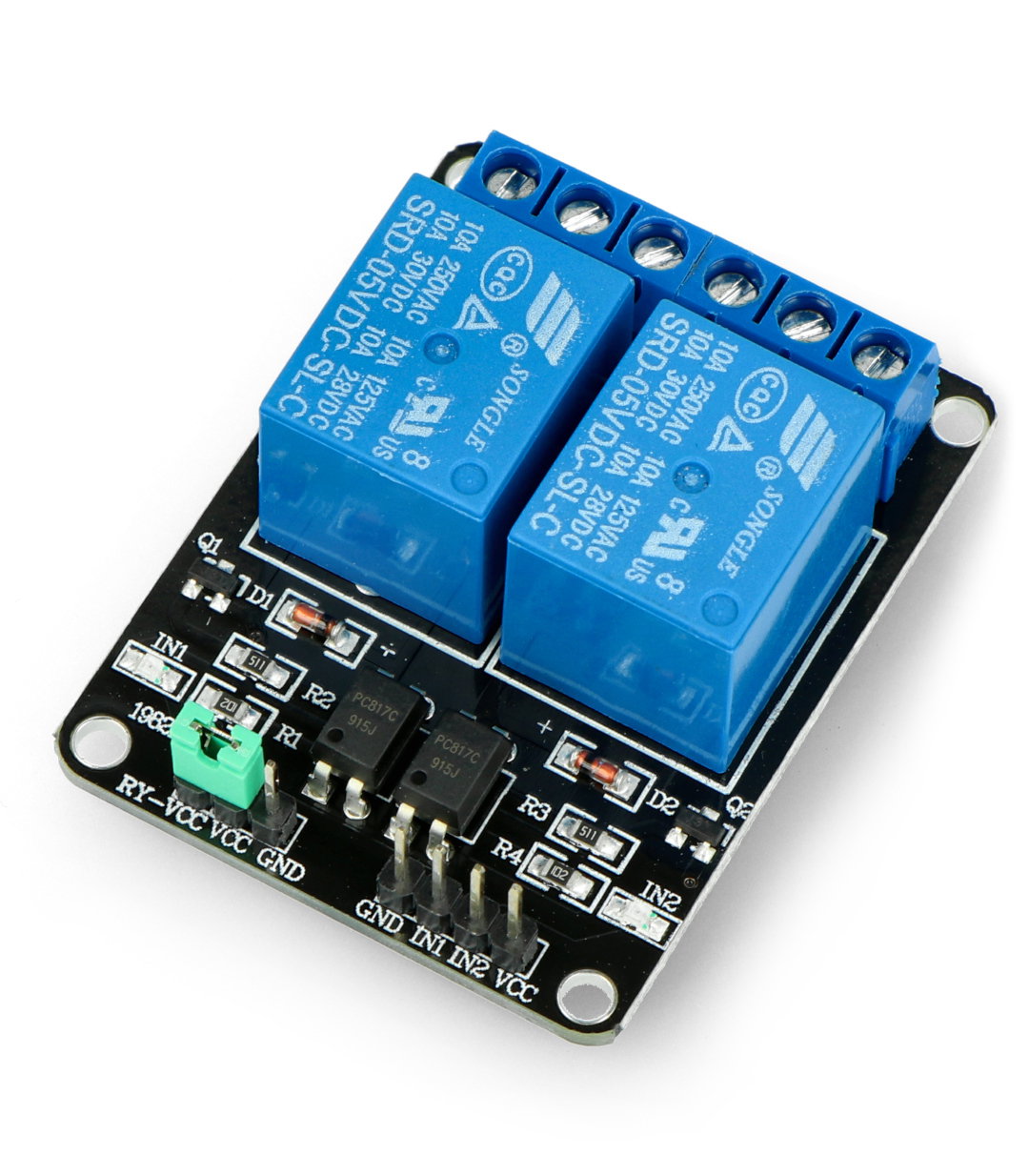

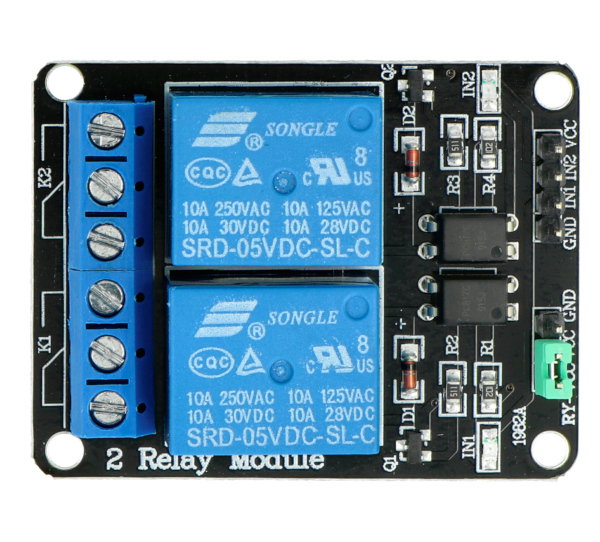

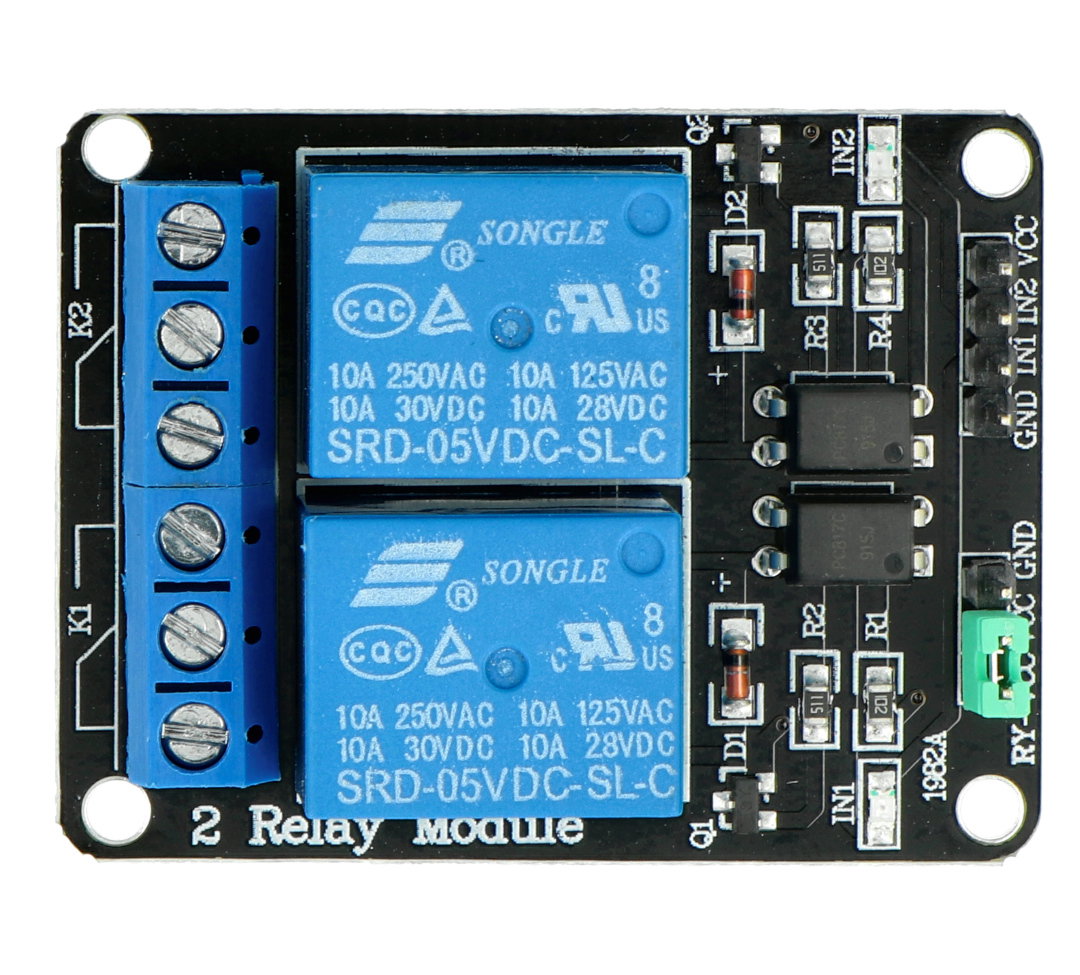

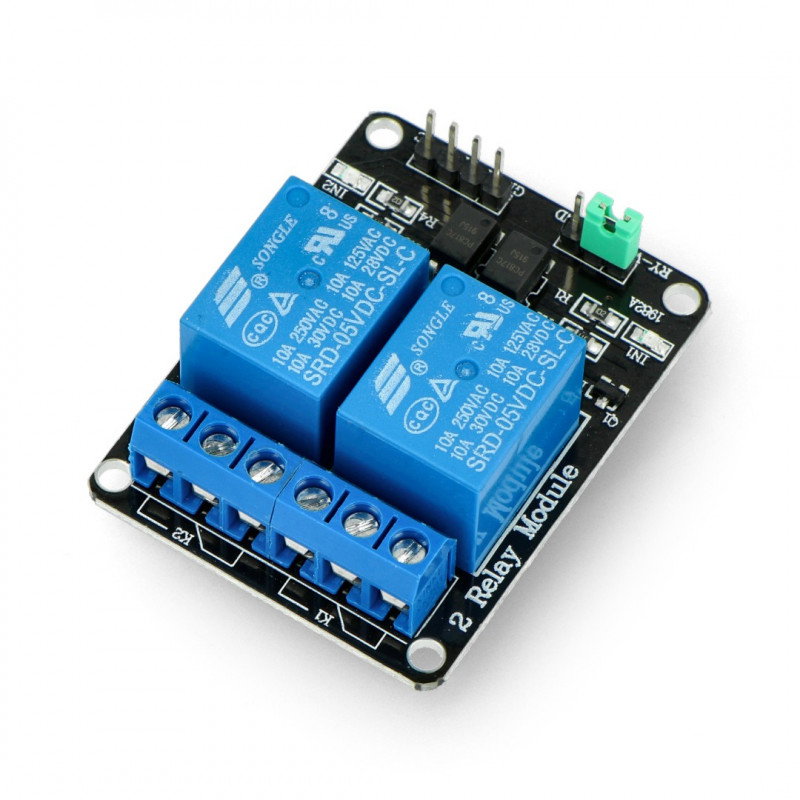

Iduino Relaismodul 2 Kanäle mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule.
Anschluss des Relaismoduls
Für einen korrekten Betrieb müssen die Spannungsversorgung der Relaisspule und das digitale Steuersignal angeschlossen sein. Pins sind Standard-Goldpin-Streifen im Raster 2,54 mm, die den Anschluss mit gängigen Anschlusskabeln ermöglichen. Zum Anschluss des Stellantriebs sind die ARK-Verschraubungen zu verwenden.
Das Relais hat die folgenden Ausgänge
- VCC - Stromversorgung des Optoisolators
- COM - Stromversorgung der Relaisspule, standardmäßig mit einem Jumper mit GND verbunden
- IN1, IN2 - Relaissteuereingänge, niedrig geschaltet
- GND - Massekreise, alle GND-Pins sind miteinander verbunden
- KF (ARK) -Anschlüsse - Relaiskontakte, verbunden wie auf der Modulplatine gezeigt.
Beispiele für die Verwendung von Relais
- Beleuchtungssteuerung
- Der Treiber von Aktuatoren
- Schalter für elektrische Geräte, einschließlich Motoren
Spezifikation des Relaismoduls
- VCC-Versorgungsspannung: 5V
- Es wird mit einem niedrig Zustand aktiviert
- Relais: SRD-05VDC-SL-C ( Dokumentation )
- Spulenspannung: 5V
- Maximale Kontaktspannung: 250 VAC, 110 VDC
- Maximalstrom: 10 A.
- Fliesengröße: 50 x 38 mm
- Durchmesser der Befestigungslöcher: 3 mm
