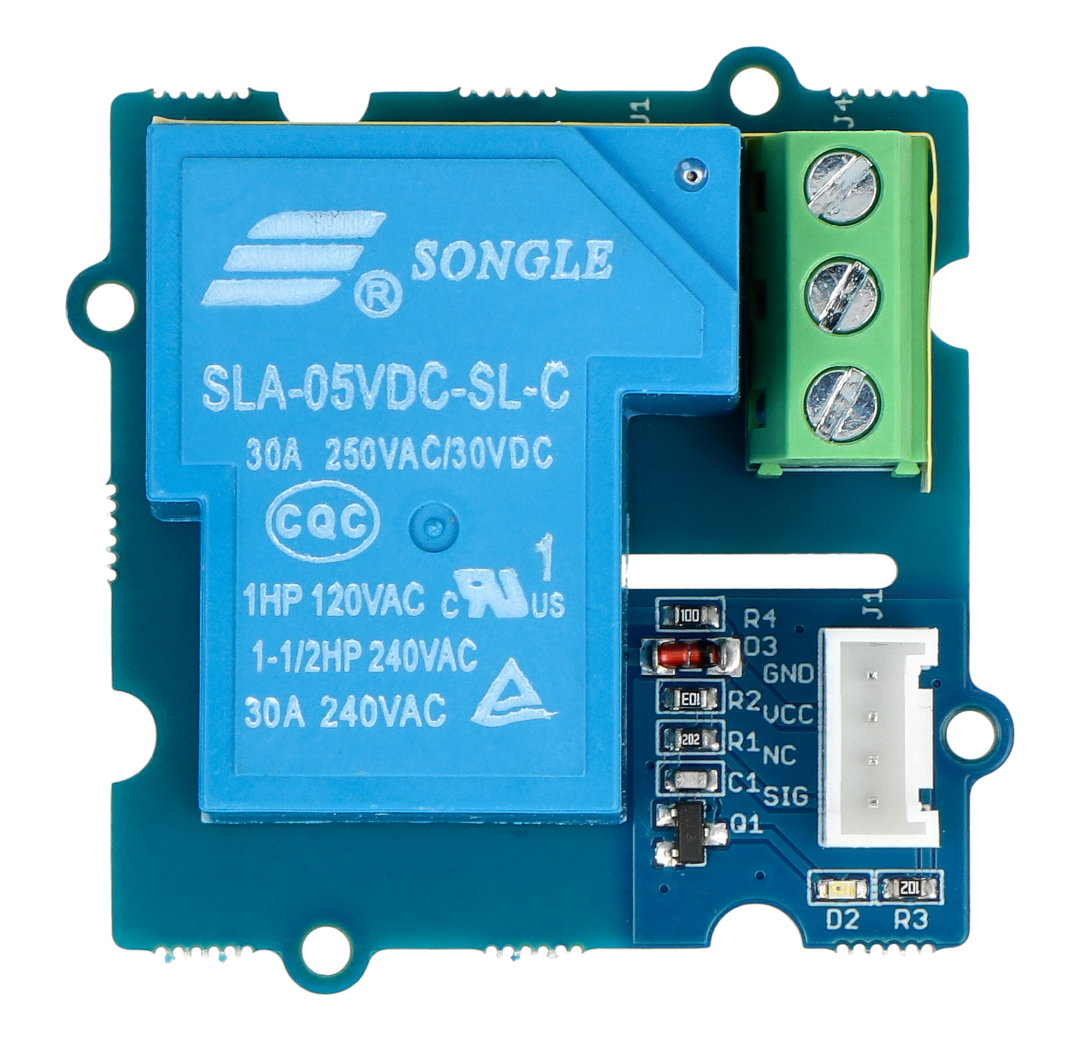

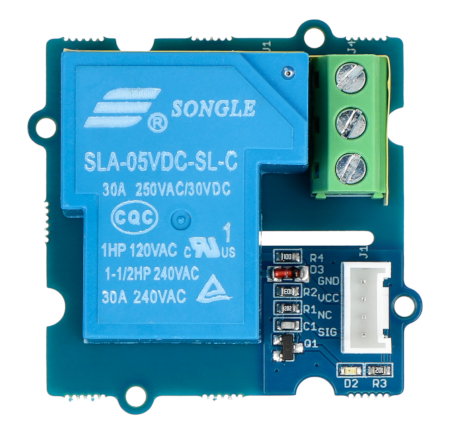

Produktbeschreibung: Grove - Relais 1 Kanal - Kontakte 30A-250V AC / 30V DC - 5V Spule
Ein Modul mit einem Relais, mit dem Sie die Aktoren steuern können, die Strom bis zu 30 A bei einer Spannung von 250 V AC 30 V DC unter Verwendung von Mikrocontroller-Ports verbrauchen. Das Modul ist mit einer Grove-Schnittstelle ausgestattet, die es einfach macht, es mit Arduino mit Base Shield v2.0 oder Raspberry mit Hat GrovePi + zu verbinden.
|
Benutzerhandbuch Der Hersteller hat ein Benutzerhandbuch und Beispielcode vorbereitet. |
Verbindung
Der Sensor funktioniert mit jedem Mikrocontroller mit digitalen Eingängen, einschließlich Arduino . Die Relaissteuerspannung beträgt DC 5V.
Das Modul ist mit einer Grove-Schnittstelle ausgestattet, die es einfach macht, es mit Arduino mit Base Shield v2.0 oder Raspberry mit Hat GrovePi + zu verbinden.
Spezifikation
- Steuerspannung: 5V DC
- Signaltyp: digital
- Maximale Berührungsspannung: 250 V AC / 30 A, 30 V DC / 30 A
- Maximaler Kontaktstrom: 30 A
- Verzögerung: 10 ms
- Fliesengrößen: 20 mm x 20 mm x 8 mm

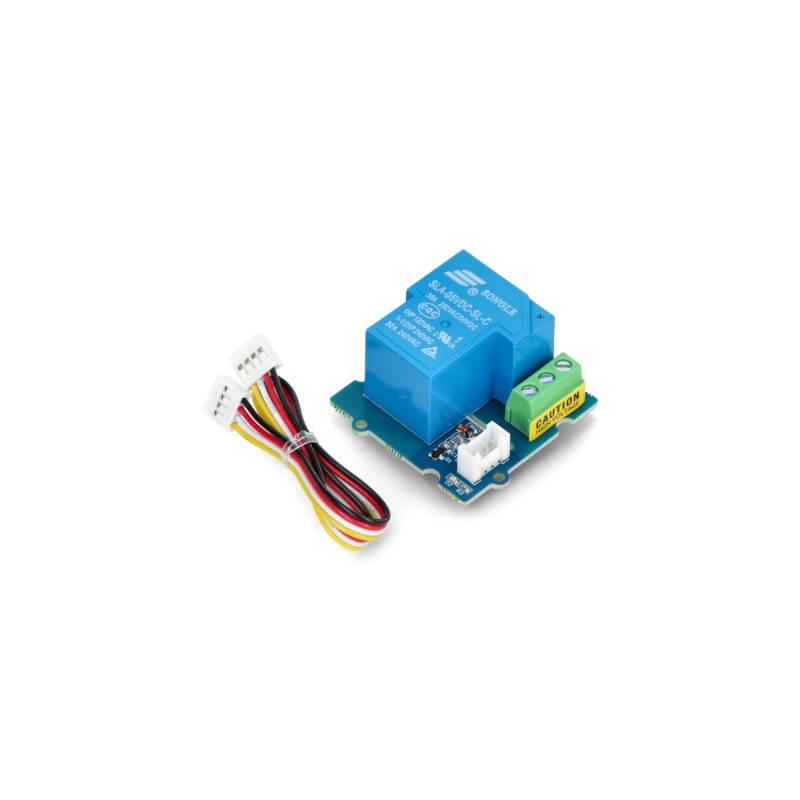

Satz enthält:
- Modul mit Relais
- Verbindungskabel

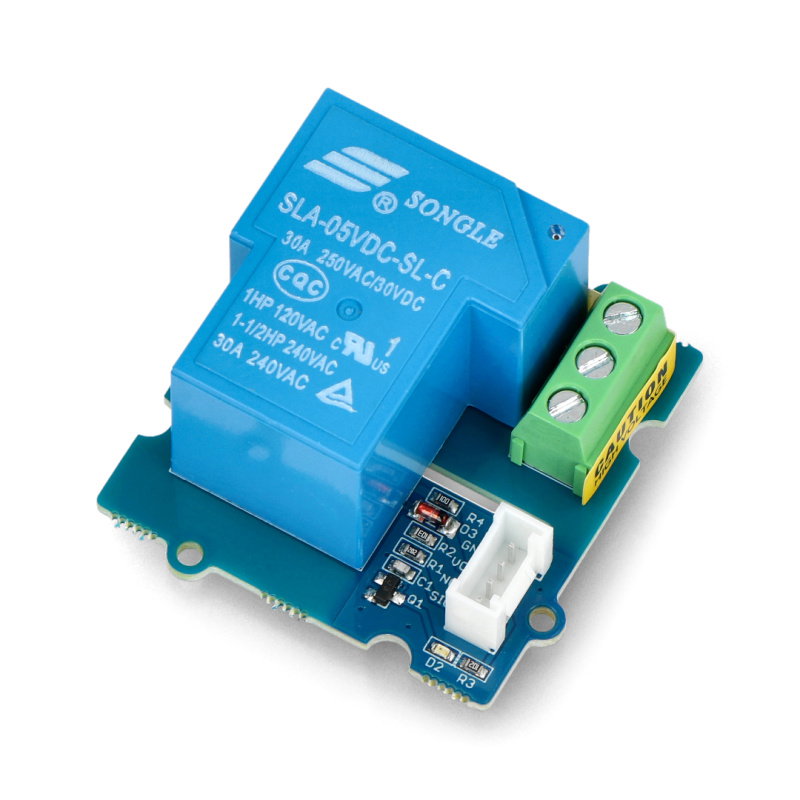

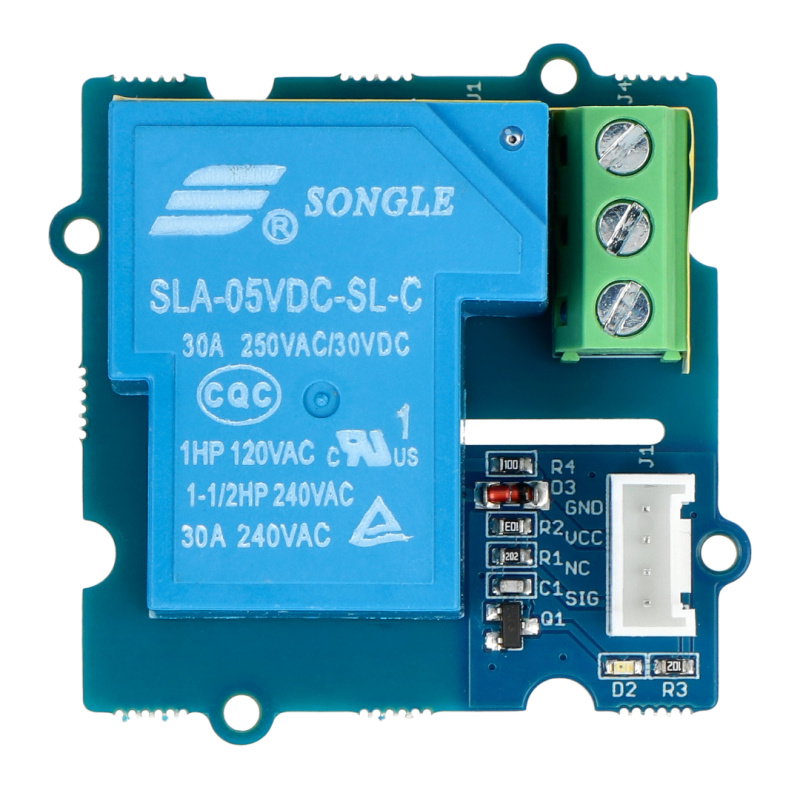

Grove - Relais 1 Kanal - Kontakte 30 A 250 V AC / 30 V DC - 5 V Spule

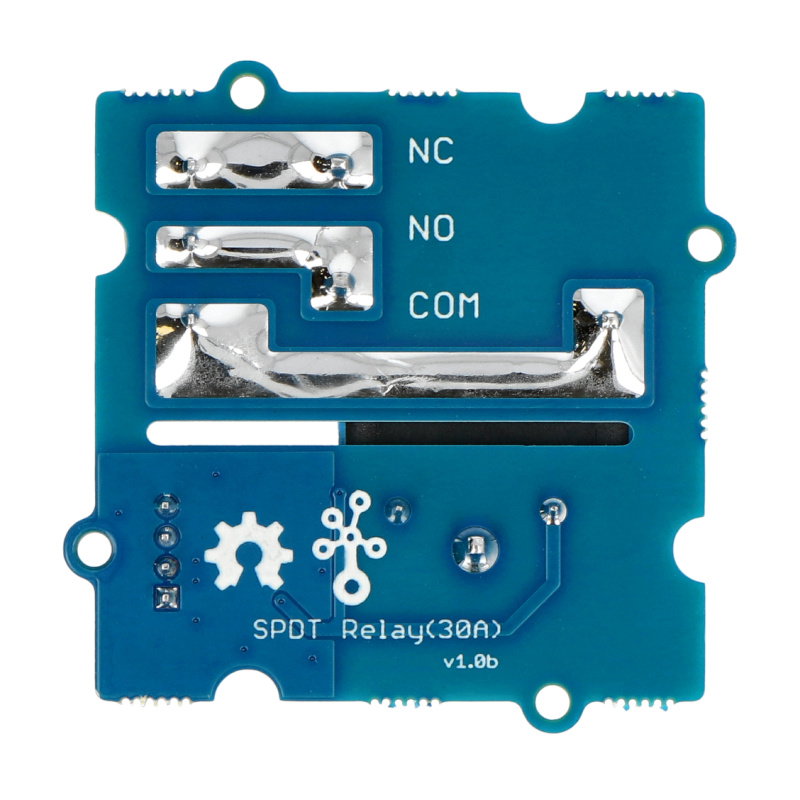

Das modulare Relais von Grove besteht aus einem gemeinsamen Anschluss, einer Spule, einem normalerweise offenen (NO) und einem normalerweise geschlossenen (NC) Anschluss. Das vorgestellte Gerät gehört zur Gruppe der einpoligen Relais mit zwei Positionen.
Das Grove-Relais kann erfolgreich zur Steuerung von Hochspannungs- und Hochstromgeräten eingesetzt werden. In einer Situation, in der die Spule entregt ist, sind sowohl der gemeinsame Anschluss als auch der geschlossene Anschluss durchgehend. Umgekehrt, wenn die Spule erregt ist, haben die gemeinsamen und die normalerweise offenen Anschlüsse Durchgang.
Relais 250 V AC / 30 V DC - andere technische Parameter
Das beschriebene Relaismodul, genauer gesagt seine Spule, ist für den Betrieb mit einer Spannung von 5 V ausgelegt. Das Gerät zeichnet sich durch einen weiten Betriebstemperaturbereich von -25 ° C bis 70 ° C aus.
Das 5 V Relais ist durch seinen hohen Schaltstrom universell einsetzbar. Die kurze Verzögerung von nur 10 ms ist praktisch nicht wahrnehmbar.
