Index: MOD-08223
EAN: 5904422336325

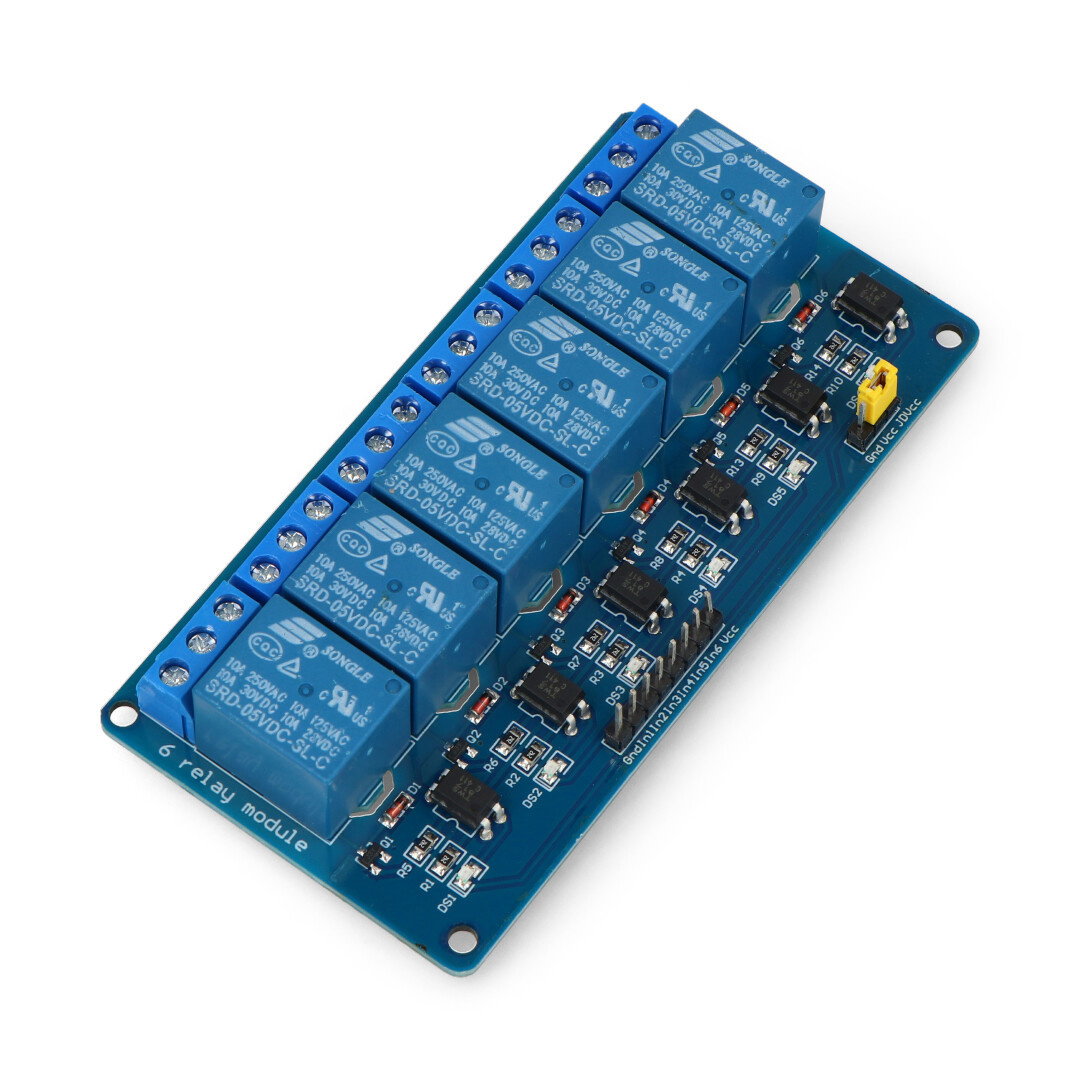

6-Kanal Relaismodul mit Optoisolation - 10A/250VAC Kontakte - 5V Spule

4.89
10 Bewertungen

Das Modul ist mit sechs Relais SRD-05VDC-SL-C mit einer Spule ausgestattet, die mit einer Spannung von 5 V mit optoelektronischer Isolierung versorgt wird. Das System ermöglicht Ihnen die Steuerung von Aktuatoren über Mikrocontroller-Ports oder ein beliebiges Entwicklungskit .

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Produktbeschreibung: 6-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule

Mit dem Modul können Sie die Aktoren mit einem Stromverbrauch von bis zu 10 A über die Mikrocontroller-Ports oder ein beliebiges Entwicklungskit (einschließlich Arduino , Raspberry Pi und STM32Discovery ) steuern. Die Optoisolation trennt das Steuersignal von dem Teil, der sich auf die Stromversorgung des Relais bezieht, und gewährleistet so die Sicherheit des Betriebs des Steuersystems.

Das Produkt ist mit Arduino kompatibel

Um die Relais zu betreiben, benötigen Sie lediglich ein digitales Steuersignal von den Arduino-Pins.

Spezifikation des Relaismoduls

  • VCC-Versorgungsspannung: 5V
  • Es wird durch den Low-Zustand eingeschaltet
  • Relais SRD-05VDC-SL-C (: Dokumentation
  • Spulenspannung: 5V
  • Maximale Kontaktspannung: 250 VAC, 125 VDC *
  • Maximalstrom: 10 A.
  • Optoelektronische Trennung
  • 6 LEDs signalisieren die Aktivierung der Relais
  • Fliesenmaße: 106 x 56 mm
  • Gewicht: 82 gr
  • Durchmesser der Befestigungslöcher: 3 mm

* Die maximale Berührungsspannung hängt von der Art der Last ab - Details in der Dokumentation, Tabelle 7. Kontaktbelastung.

Relaismodul mit acht Kanälen

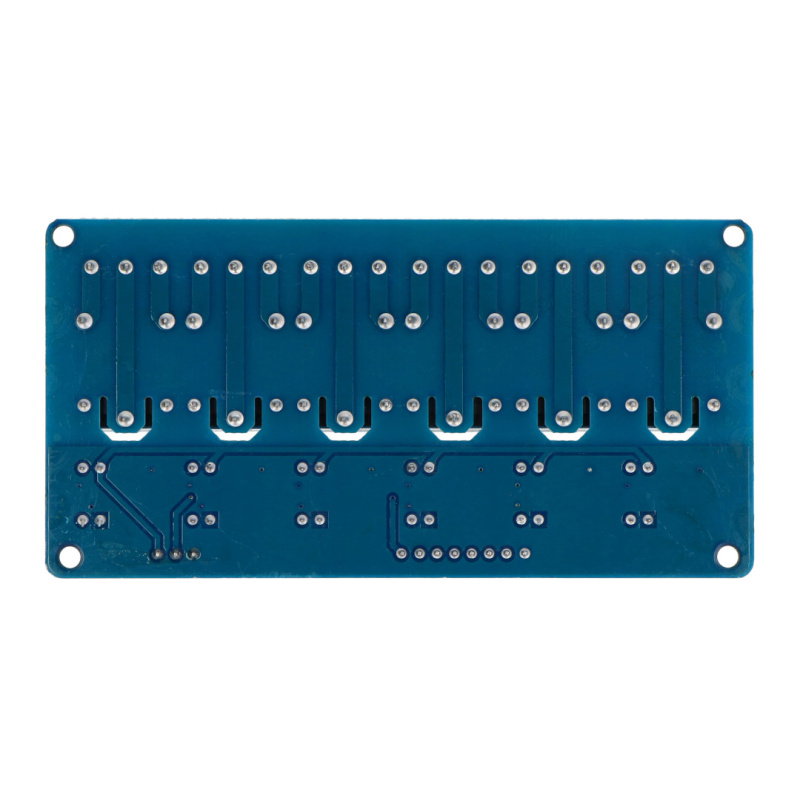

6-Kanal-Relaismodul mit Optoisolation.

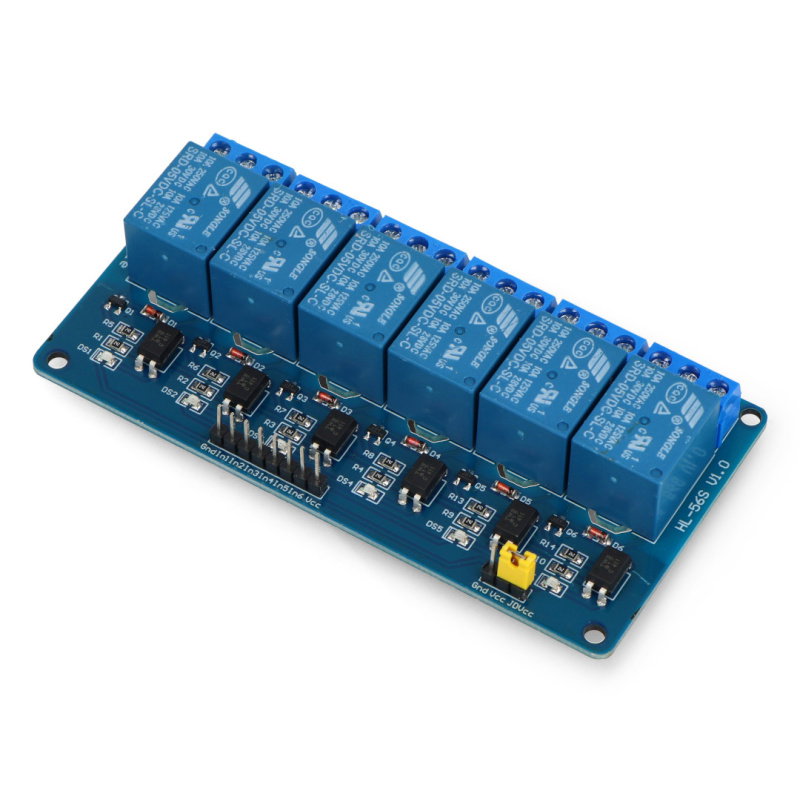

6-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule

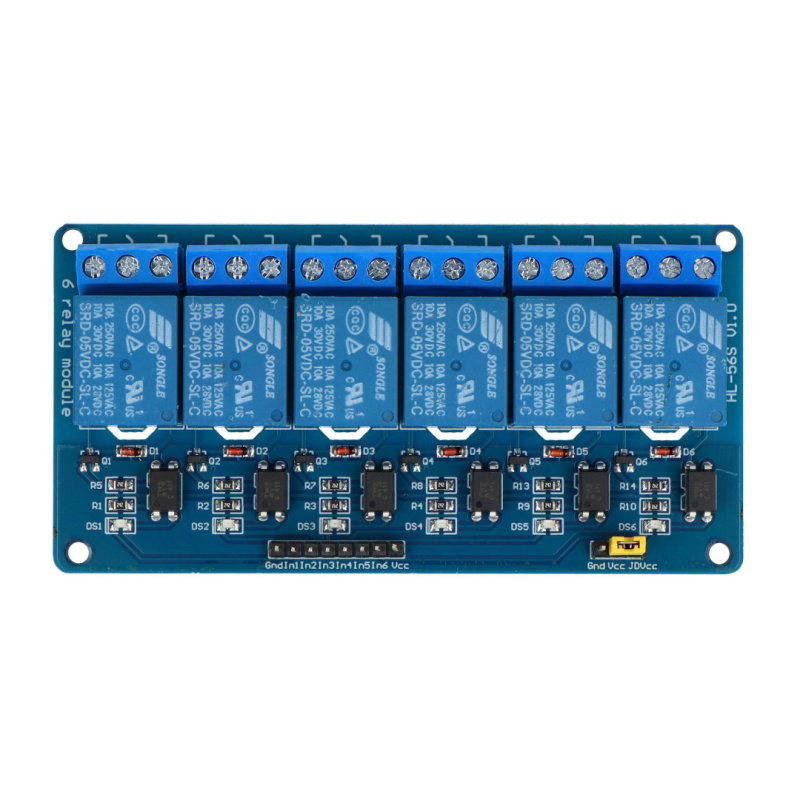

6-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule.

Anschließen des Moduls

Für einen ordnungsgemäßen Betrieb reicht es aus, die Stromversorgung der Relaisspule und das digitale Steuersignal anzuschließen. Pins sind Standard -Goldpin-Leisten im Raster 2,54 mm, die den Anschluss mit gängigen Anschlusskabeln ermöglichen.

Das Relais hat die folgenden Ausgänge

  • VCC, DC + - Stromversorgung des Optokopplers
  • GND , DC- - Masse des Systems
  • IN1 ... IN6 - Relaissteuereingänge, eingeschaltet mit niedrigem Zustand
  • KF (ARK) -Anschlüsse - Relaiskontakte, angeschlossen wie auf der Modulplatine gezeigt.

Anwendungsbeispiele

  • Beleuchtungssteuerung
  • Der Treiber von Aktuatoren
  • Schalter für elektrische Geräte, einschließlich Motoren

Universelles Ausgangsmodul für eingebettete Systeme

6-Kanal-Relaismodul mit einer 5-V-Spule und 10-A-/250-VAC-Kontakten, ausgestattet mit Optoisolation in jedem der Kanäle. Die Eingangsschaltungen funktionieren mit beliebigen GPIO-Leitungen im 3,3-V- oder 5-V-Standard - die Spule wird eingeschaltet, nachdem ein niedriger Zustand an einen bestimmten Eingang angelegt wurde (Kurzschluss des Eingangs mit Masse).

Die Kontaktkreise sind auf Schraubanschlüsse im 5 mm Raster (allgemein bekannt als ARK) herausgeführt, was den Anschluss externer Lasten (versorgt mit Gleich- oder Wechselspannung) erheblich erleichtert. Die Kontakte können direkt an das 230-V-Netz angeschlossene Geräte mit einer Leistungsaufnahme bis ca. 2000 W / Kanal steuern.

Relaismodule im Angebot von Botland

Unser Angebot umfasst eine große Auswahl an Platinen mit ähnlichem Aufbau wie das hier vorgestellte Modul, 6 Relais mit Optoisolation, 10A / 250VAC Kontakte und eine 5V Spule - einzelne Modelle unterscheiden sich in der Spulenversorgungsspannung und der Anzahl der Relais.

Neben 1-, 2-, 3-, 4-, 6-, 8- und 16-Kanal-Modulen finden Sie auch elektromechanische und Halbleiter-Relais, Arduino-Relais in Form von Shield-Typ-Overlays sowie umfangreiche Relais Karten mit Ethernet-Anschluss, die 32 und sogar 64 unabhängig gesteuerte Kanäle bieten.

Name Wert
Anzahl der Kanäle 6
Schnittstelle Digitale Ein-/Ausgänge
Breite 5 cm
Höhe 2 cm
Tiefe 18 cm
Gewicht 0,083 kg

Kostenloser Versand ab 100,00 €

Bei Bestellungen ab 100,00 € ist der Versand kostenlos mit einem Dienst, der dieses Produkt befördern kann. Gilt für die Lieferung nach: Deutschland.

Versandart Lieferzeit Kosten
GLS 2-3 Tage ab 4,69 €
Hermes 2-4 Tage ab 4,99 €
DHL 2-3 Tage ab 4,99 €

Die vollständigen Versandbedingungen finden Sie auf der Seite Lieferung und Bezahlung.

30 Tage Rückgaberecht, ohne Angabe von Gründen

Wenn das Produkt Ihre Erwartungen nicht erfüllt, haben Sie ab Erhalt der Sendung 30 Tage Zeit, vom Vertrag zurückzutreten. Das Produkt muss lediglich vollständig sein. Das Rückgaberecht steht Verbrauchern zu (ein Kauf ohne Bezug zu einer gewerblichen Tätigkeit).

Reklamationen

Sollte das gekaufte Produkt mangelhaft sein, können Sie eine Reklamation aus der Garantie oder der Gewährleistung geltend machen. Wir bearbeiten Reklamationen unverzüglich, spätestens innerhalb von 14 Werktagen nach Eingang der Meldung samt der beanstandeten Ware.

Mateusz 11.05.2026

Frage: Ist in dieser Schaltung die Masse auf der linken Seite (neben in1, in2) von der Masse auf der rechten Seite (neben jdvcc) isoliert?

Antwort: Beide Massen sind miteinander verbunden.
