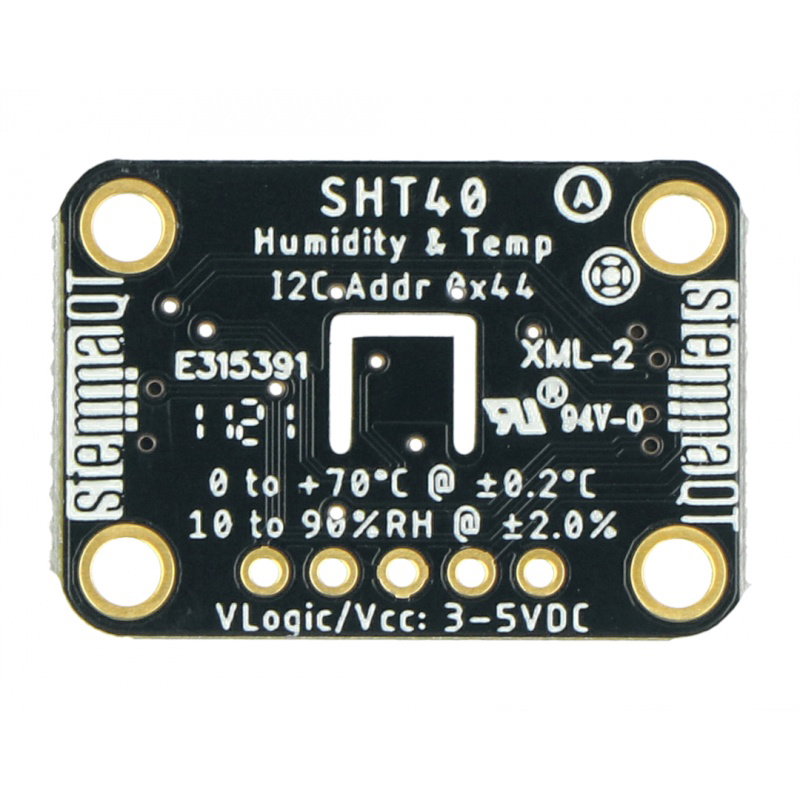

Produktbeschreibung: Temperatur- und Feuchtigkeitssensor – Sensirion SHT40 – STEMMA AT / Qwiic – Adafruit 4885
Temperatur- und Feuchtigkeitssensor von Adafruit . Ausgestattet mit dem Sensirion SHT40 -System und STEMMA QT / Qwiic-Anschlüssen , die die Verbindung des Sensors mit dem Controller-Modul erleichtern. Es ermöglicht eine Temperaturmessung im Bereich von -40 °C bis 125 °C (mit einer Genauigkeit von 0,2 °C) und eine Feuchtemessung im Bereich von 0 % rF bis 100 % rF (mit einer Genauigkeit von 1,8 % rF). Es wird mit einer Spannung im Bereich von 3 V bis 5 V betrieben.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Eine ausführliche Bedienungsanleitung ist auf der Website des Herstellers verfügbar, die Anschlussdiagramme mit einzelnen Controllern enthält. Es erleichtert den Einstieg in die Arbeit mit dem Sensor erheblich.

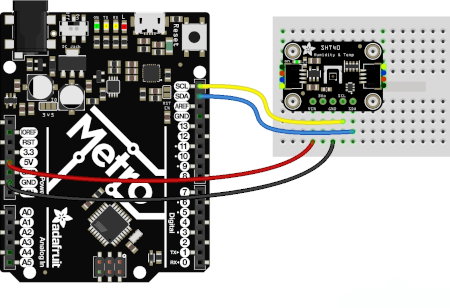

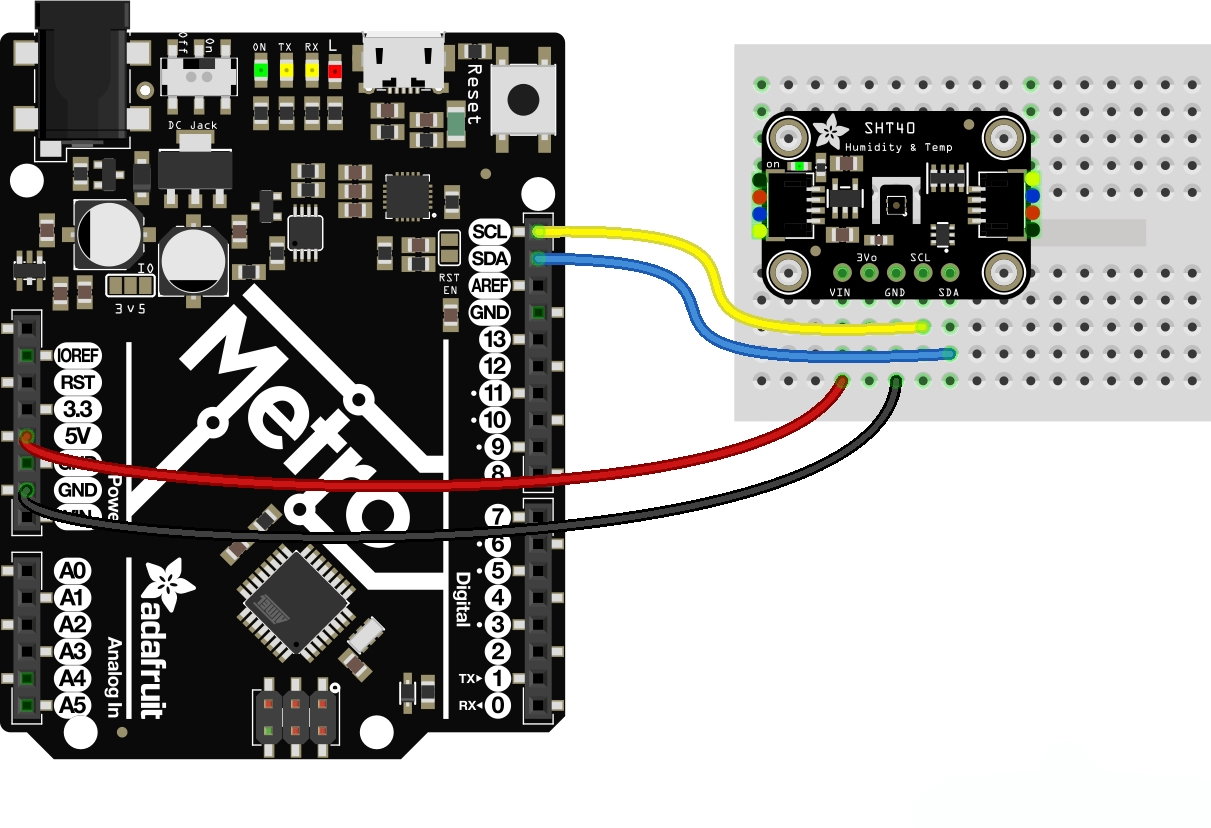

Verbindungsdiagramm des Moduls mit dem Metro -Board - Arduino-Derivat. Die Platte ist nicht im Set enthalten, sie kann separat in unserem Shop erworben werden.

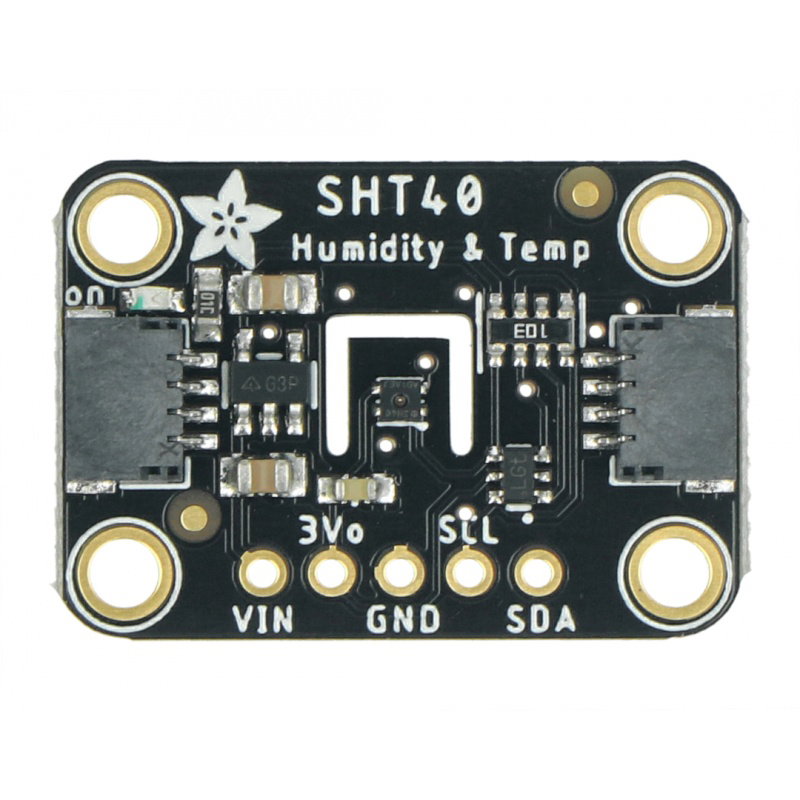

Beschreibung der Pinbelegung

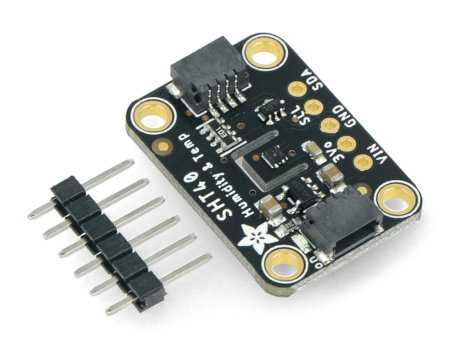

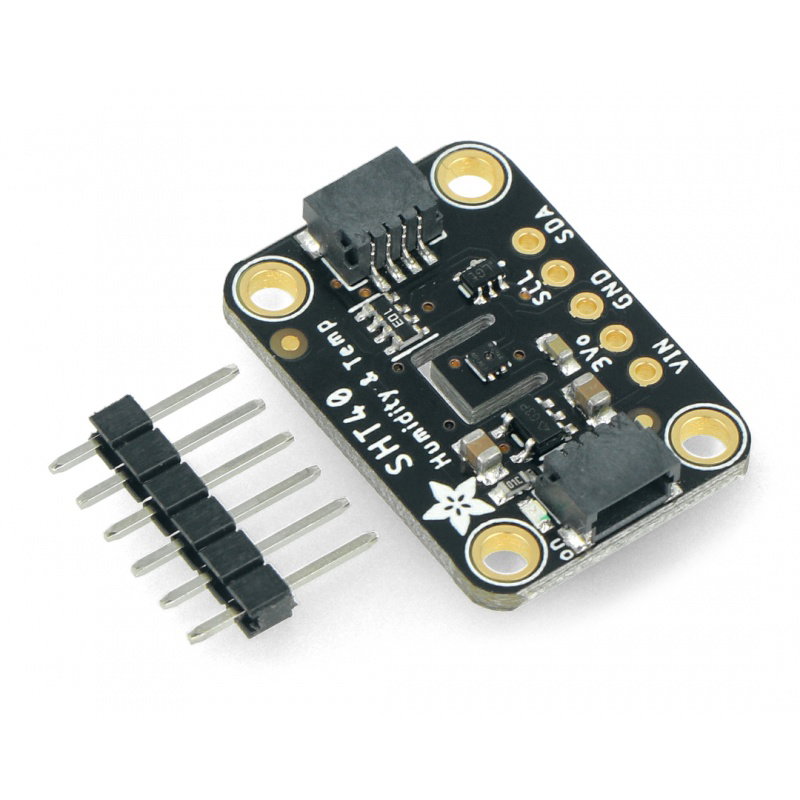

Der Sensor hat Ausgänge in Form von Lötpads , an denen Goldpin -Anschlüsse angebracht werden sollten (im Kit enthalten). Alternativ ist der Temperatur- und Feuchtigkeitssensor auch mit STEMMA QT/Qwiic-Anschlüssen ausgestattet, mit denen sich das Modul komfortabel mit der Controllerplatine verbinden lässt – ohne zusätzliches Löten.
- VIN - 5-V-Stromversorgungsstift
- 3 V - Stromanschluss 3 V
- GND - die Masse des Systems
- SCL - logischer Pin, Taktleitung der I2C-Schnittstelle
- SDA - logischer Pin, Datenleitung der I2C-Schnittstelle
- STEMMA QT / Qwiic - verbinden
Technische Spezifikation des Moduls
- System: SHT40
- Modultyp: Temperatur- und Feuchtigkeitssensor
- Versorgungsspannung: 3 V bis 5 V
- Temperatur messung
- Messbereich: von -40°C bis 125°C
- Genauigkeit: bis 0,2 °C
- Feuchtigkeitsmessung
- Messbereich: von 0 % rF bis 100 % rF
- Genauigkeit: bis zu 1,8 % rF
- Schnittstelle: I2C
- Busadresse: 0x44
- Schlussfolgerungen:
- Lötpads
- STEMMA QT / Qwiic-Anschlüsse
Inhalt des Kits
- SHT40 Temperatur- und Feuchtigkeitssensormodul
- Goldpin-Anschlüsse - 2,54 mm Raster
Temperatur- und Feuchtigkeitssensor - Sensirion SHT40.
