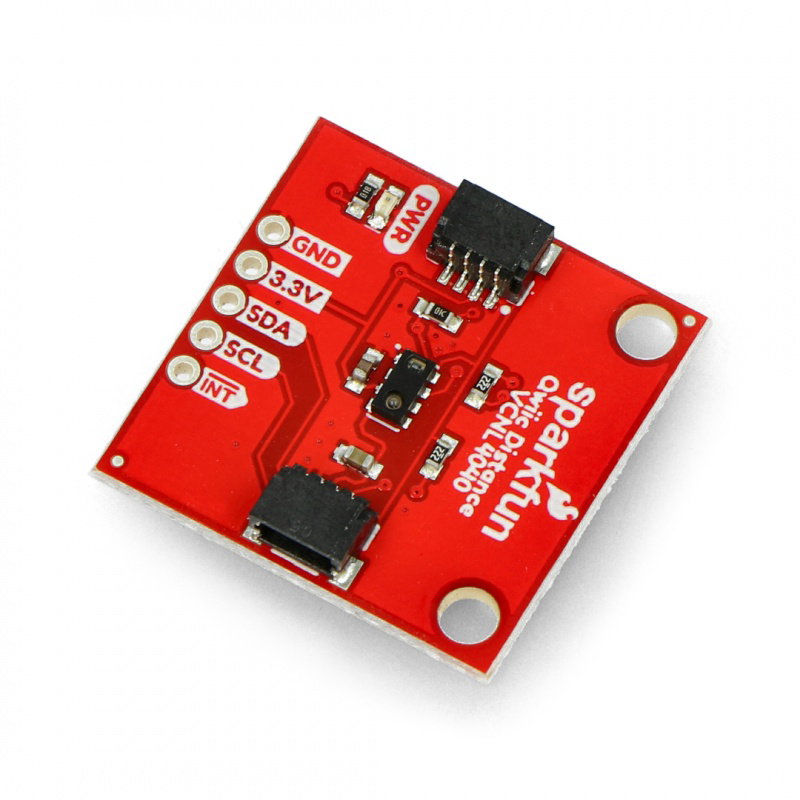

Produktbeschreibung: SparkFun VCNL4040
Das Modul basiert auf einem digitalen Sensor VCNL4040 und kombiniert die Möglichkeit der Infrarot-Näherungsmessung mit der Fähigkeit, die Intensität des Umgebungslichts zu messen. . Es ermöglicht die Erkennung von Hindernissen im Bereich von 0 bis 20 cm . Es kommuniziert über den I 2C -Bus (zwei QWIIC-Anschlüsse) , es wird mit einer Spannung von 3,3 V versorgt . Diese Arten von Sensoren werden in automatischen Handtuch-, Seifen- oder Zapfhahnspendern verwendet. Dank der Verwendung des Steckers im Qwiic-System ist kein Löten erforderlich, was die Arbeit mit dem Sensor erheblich erleichtert. Es reicht aus, ein QWIIC-Kabel zu verwenden.
SparkFun VCNL4040 Näherungssensor-LED
Die LED-Anzeige des Stromversorgungsstatus des Moduls hilft sicherzustellen, dass das Gerät mit Strom versorgt wird. Das Board kann mit einem polarisierten Qwiic-Anschluss oder PWR- und GND-Kontakten mit Strom versorgt werden.
VCNL4040-Sensor
Der VCNL4040 ist sowohl ein Näherungssensor , Umgebungslichtsensor als auch ein Hochleistungs-Infrarotstrahler in einem Modul integriert. Der Lichtsensor und der Näherungssensor arbeiten parallel . Durch die Verbindung dieser beiden Sensoren zusammen mit dem IR-Emitter entsteht ein Näherungssensor.
Warnung!
Das Modul verwendet für den Betrieb eine Spannung von 3,3 V. Der Versuch, eine Stromquelle mit höherer Spannung zu verwenden, kann zur Beschädigung des Sensors führen.
Verbindung mit dem SparkFun VCNL4040 Modul
- Der einfachste Weg, eine Verbindung herzustellen, ist die Verwendung des Qwiic-Verbindungssystems. Die Stecker sind für den I 2 C-Anschluss und die Stromversorgung polarisiert.

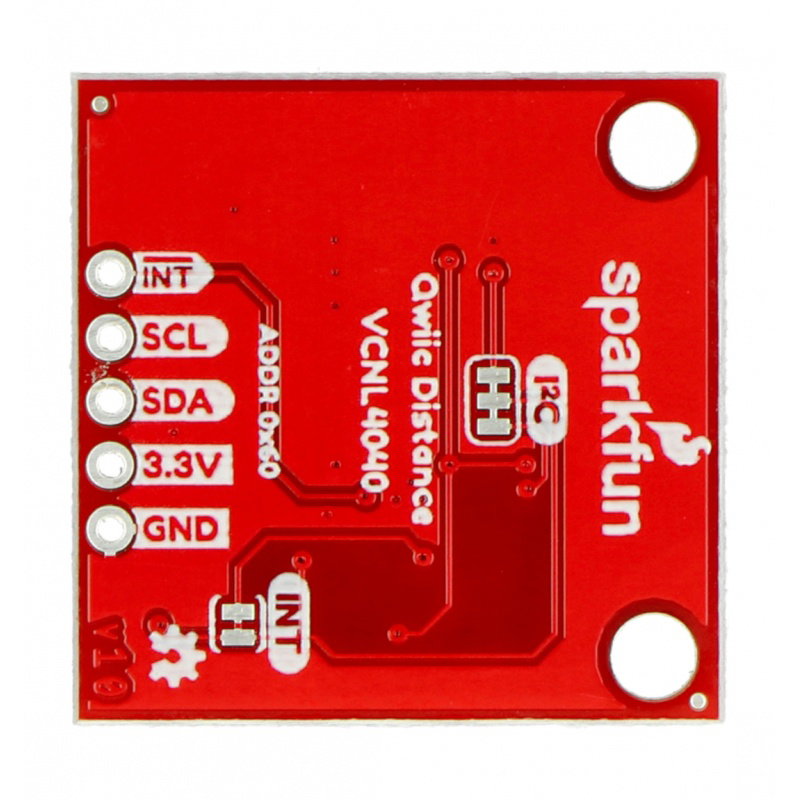

- Auf der Platine befinden sich 5 Pins , die mit dem I 2 C-Bus des Mikrocontrollers und den Stromversorgungspins (3,3 V und GND) verbunden werden können.
- Durch Brechen des INT-Jumpers wird der 10-kΩ-Widerstand vom INT-Pin entfernt.
- Durch Brechen des I2C-Jumpers werden die 2,2-kΩ-Widerstände vom I2C-Bus entfernt.
Technische Spezifikation des SparkFun VCNL4040-Systems
| Parameter | Bereich |
|---|---|
| Erfassungsbereich | Von 0 cm bis 20 cm |
| Integrierte Module | Infrarotsender (IRED), Umgebungslichtsensor (ALS), Näherungssensor (PS) |
| ALS- und PS-Unterstützung | Ja, in einer Parallelstruktur. |
| Tote Zonen | Mangel |
| Betriebsspannung: | 3,3 V |
| I2C-Adresse | 0x60 |
| Qwiic-Anschlüsse | x 2 |
