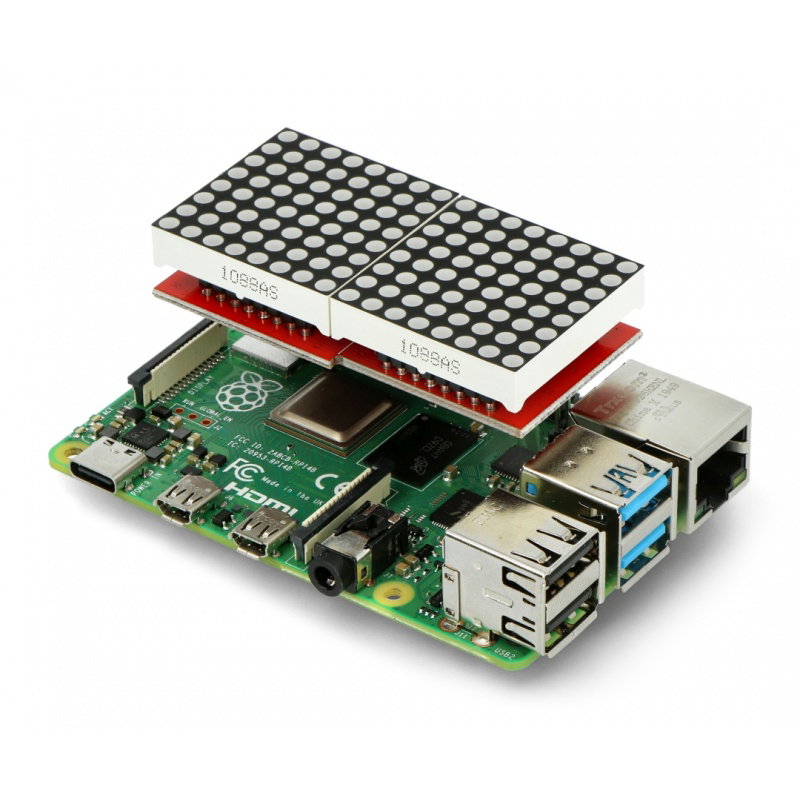

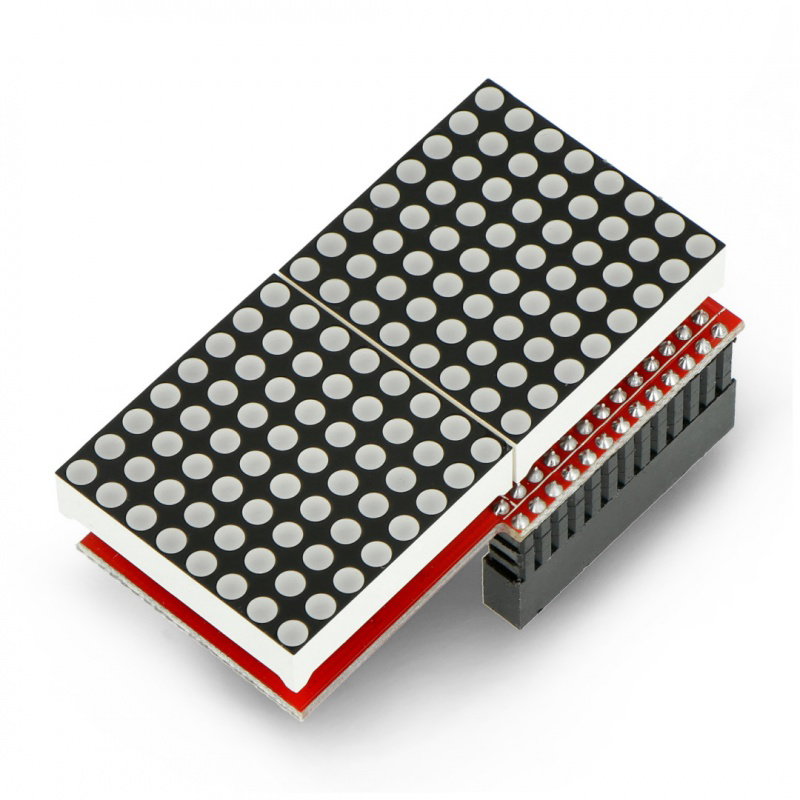

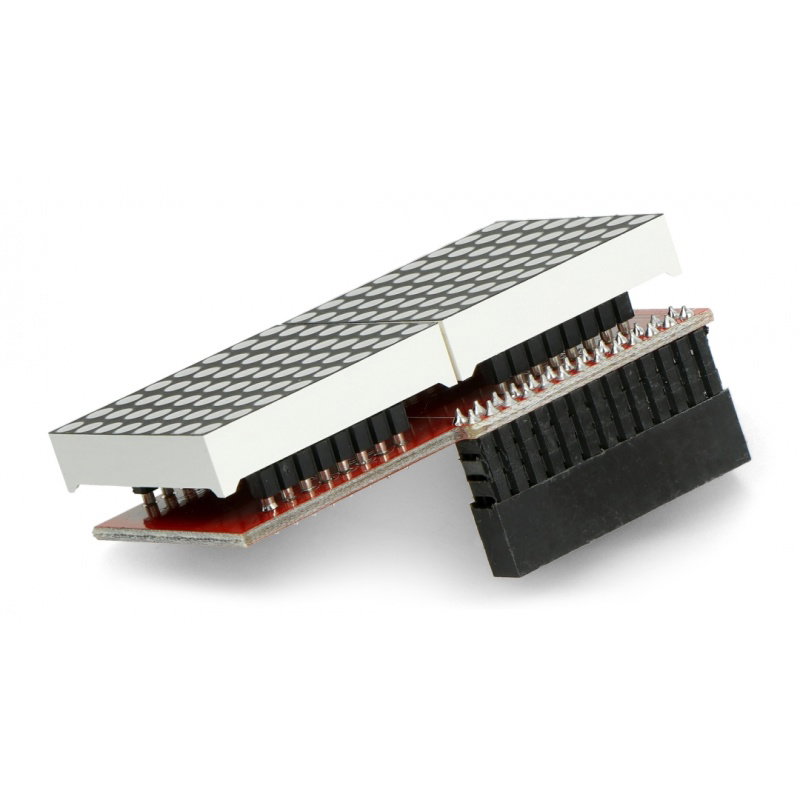

Matrix 128 LED 16x8 MAX7219 für Raspberry Pi
Das Overlay ist mit zwei Steckplätzen für eine Matrix mit 64 LEDs ausgestattet. Das Set enthält zwei LED-Matrix-Module mit insgesamt 128 LEDs und einer roten Farbe. Das Overlay-Modul basiert auf dem MAX7219- Treiber und ist mit Anschlüssen ausgestattet, die für den GPIO des Raspberry Pi geeignet sind.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Matrix 128 LED 16x8 MAX7219 für Raspberry Pi

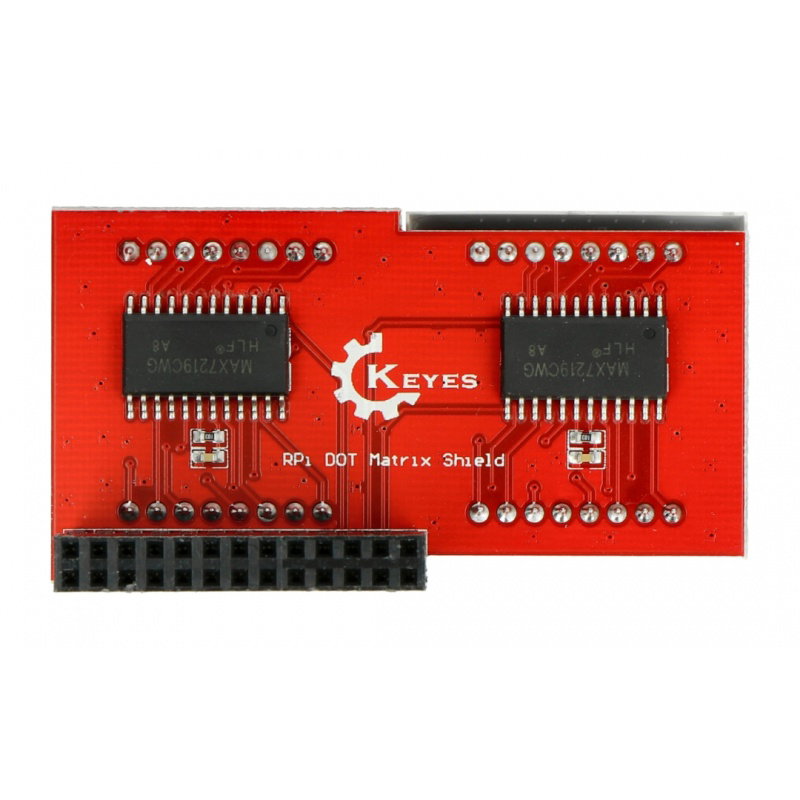

Das Overlay ist mit zwei Steckplätzen für eine Matrix mit 64 LEDs ausgestattet. Das Set enthält zwei LED-Matrix-Module mit insgesamt 128 LEDs und einer roten Farbe. Das Overlay-Modul basiert auf dem MAX7219-Treiber, es kommuniziert über die SPI-Schnittstelle. Ausgestattet mit Anschlüssen passend für den GPIO des Raspberry Pi .

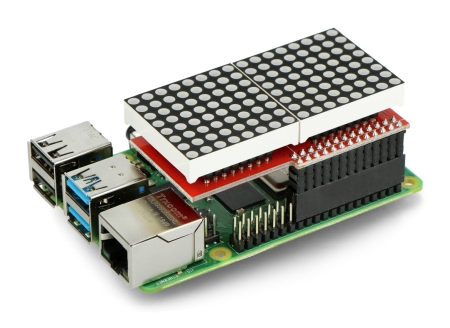

Schild mit LED-Matrix für Raspberry Pi . Gegenstand des Verkaufs ist ein Overlay mit einer LED-Matrix, der Minicomputer kann separat erworben werden.

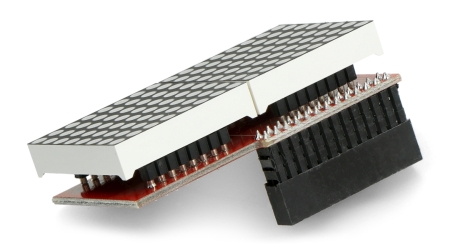

Overlay mit LED-Matrix.
Verbinden des Overlays mit der LED-Matrix
Die Tabelle enthält Beschreibungen der von der Kappe verwendeten GPIO-Pins des Raspberry Pi. Das Modul kommuniziert über die SPI-Schnittstelle des Minicomputers, nutzt 26 GPIO-Pins des Raspberry Pi.
| Stift | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Versorgungsspannung 3,3 V. |
| 2, 4 | 5V | Versorgungsspannung 5,0 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 21, 22, 26 |
NC | Ungebraucht. |
| 6, 9, 14, 20, 25 |
Masse | Die Masse des Systems |
| 19 | MOSI | Die Datenleitung des SPI-Busses. |
| 23 | SCK | Taktleitung des SPI-Busses. |
| 24 | CE0 | Chip Select, Auswahl des Devices des SPI-Busses, aktiviert durch den Low-Zustand. |
Spezifikation der Überlagerung mit der LED-Matrix
| Parameter | Wert |
|---|---|
| Leistung | Von den Pins des Raspberry Pi |
| Anzahl der LEDs | 128 |
| LED-Matrix | 16 x 8 Pixel |
| LED-Farbe | Rot |
| Regler | MAX7219 ( Dokumentation ) |
| Schnittstelle | SCHLAFEN |
| Kooperiert mit | Raspberry Pi 4B / 3B + / 3B / 2B / Null |
| Maße | 64,3 x 35 x 26,5 mm |
Nützliche Links
| Name | Wert |
|---|---|
| Bildschirm - Typ | LED-Matrix |
| Bildschirm - diagonal | 2,90 '' |
| Bildschirm - Schnittstelle | GPIO |
| Bildschirmberührung | Nicht |
| Bildschirmauflösung | 16 x 8 Pixel |
| Breite | 12 cm |
| Höhe | 3,2 cm |
| Tiefe | 8 cm |
| Gewicht | 0,029 kg |
