Produktbeschreibung: 8-Segment-SPI-Anzeigemodul - DFR0090
Das Modul mit acht 8-Segment-Anzeigen ermöglicht die Anzeige von Zahlen mit Punkten und einigen Buchstaben. Das Board kommuniziert über den SPI-Bus über IDC-Stecker, es hat auch Befestigungslöcher. Pins sind 6-polige IDC-Buchsen (2,54 Raster), die es ermöglichen, das Modul miteinem Entwicklungskit oder einem Steckbrett mit einem Band zu verbinden. Das System kommuniziert über einen dreiadrigen SPI-Bus.

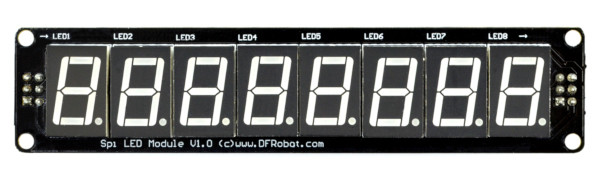

Modul 8 x 8-Segment-SPI-Anzeige - DFR0090.
Das Produkt ist mit Arduino kompatibel Ein beispielhaftes Programm mit Beschreibung der Verbindung finden Sie in der Bedienungsanleitung . |

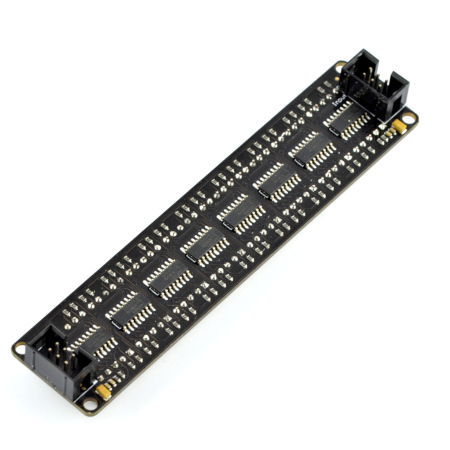

Modul 8 x 8-Segmentanzeige - Rückansicht.
Modulparameter 8 x 8-Segment-SPI-Anzeige
- Versorgungsspannung: 5V
- Anzahl der Anzeigen (Stellen): 8
- Kommunikation: SPI
- Möglichkeit, ein zweites Modul in Reihe zu schalten
- Schlussfolgerungen: IDC 6-polige Buchsen
- Hintergrundbeleuchtung: rot
- Zwei Befestigungslöcher mit einem Durchmesser von 2,5 mm
- Zeichenhöhe: 14 mm
- Modulabmessungen: 122 x 20 x 12 mm
