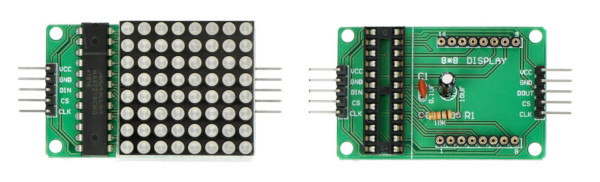

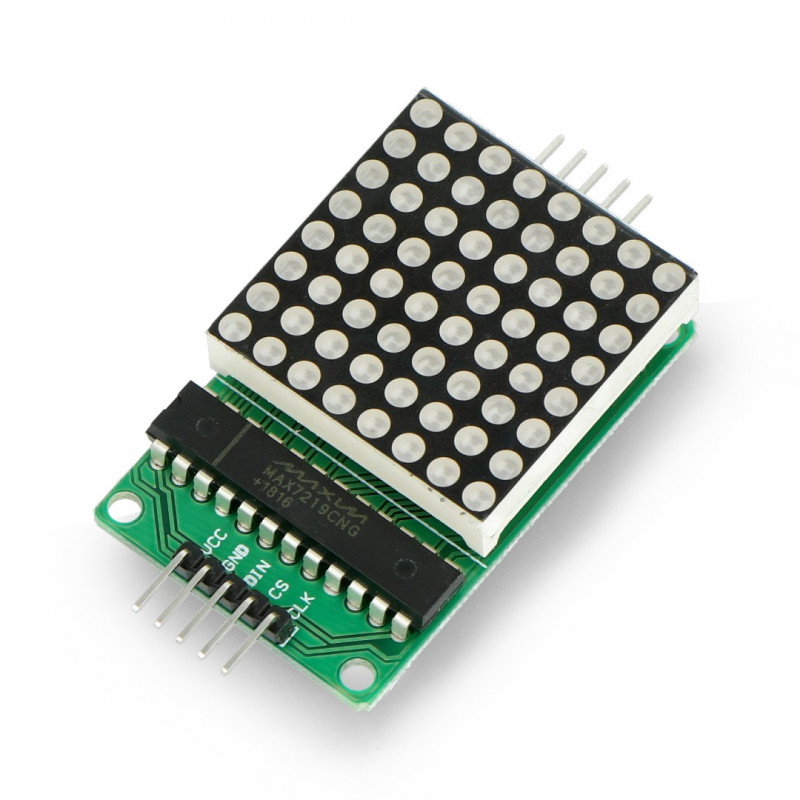

Produktbeschreibung: LED-Matrix 8x8 + Treiber MAX7219 - klein 32x32 mm
Das Set beinhaltet ein Display in Form einer 8 x 8 LED-Matrix mit einem Treiber und den notwendigen passiven Elementen. Das Steuerungssystem MAX7219 kommuniziert über den SPI-Bus, was bedeutet, dass es einfach mit Mikrocontrollern, einschließlich AVR, und Arduino -Modulen betrieben werden kann. Beschreibung mit einer Bibliothek und einem Beispielprogramm für Benutzer der Arduino- Plattform finden Sie unter diese Adresse . Den Abschluss bilden die beliebten Goldpin-Steckverbinder (Rastermaß 2,54 mm), die den Anschluss des Sensors über Kabel oder das direkte Aufstecken auf das Steckbrett ermöglichen.

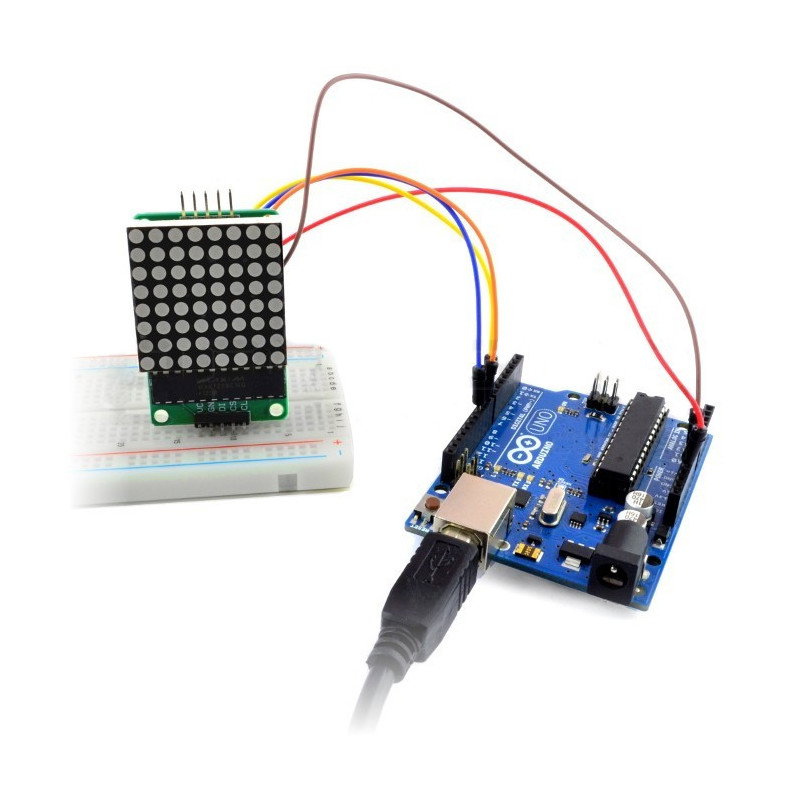

Um das Modul mit Arduino über die Bibliothek zu betreiben, verbinden Sie: DIN - PIN 12, CLK - PIN 11, CS - PIN 10.
Installation

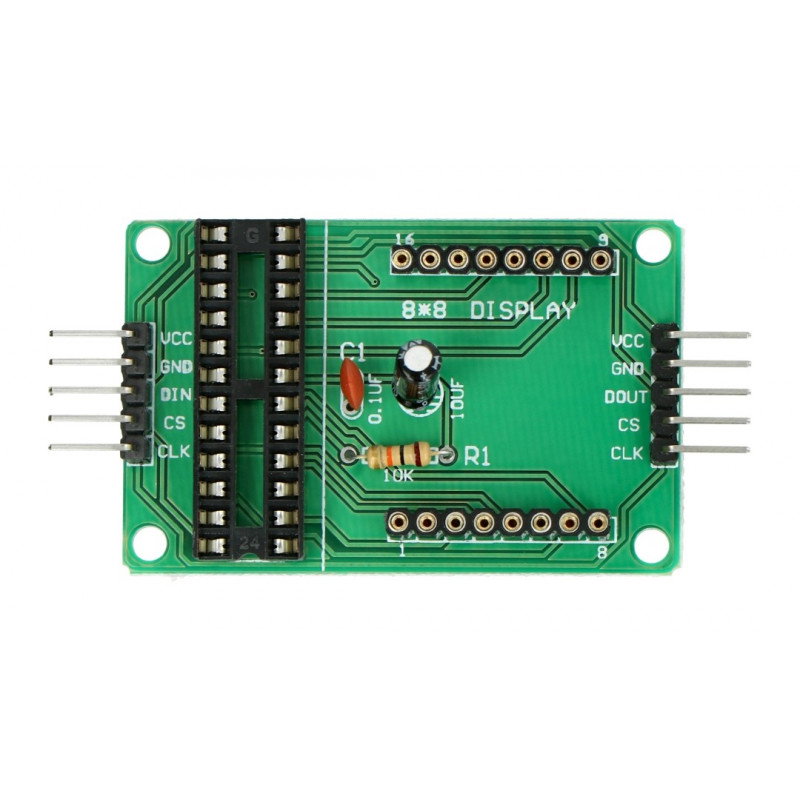

Die Elemente sollten in die auf der Platine markierten Löcher gesteckt und verlötet werden. Wir empfehlen Ihnen, beim Einbau des 10-uF-Elektrolytkondensators besondere Aufmerksamkeit zu schenken, da dieser polarisiert ist. Das bedeutet, dass der Minuspol (-) an das mit dem Symbol - gekennzeichnete Loch gelötet werden muss. Die LED-Matrix und der MAX7219-Treiber sollten in die ordnungsgemäß gelöteten Buchsen und die Buchse eingesetzt werden.
Parameter der LED-Matrix und des Treibers
- Versorgungsspannung: 5V
- LED-Matrix 8 x 8
- Kommunikationsschnittstelle: SPI
- LED-Farbe: rot
- Modulabmessungen 50 x 32 mm
- Matrixabmessungen: 32 x 32 mm

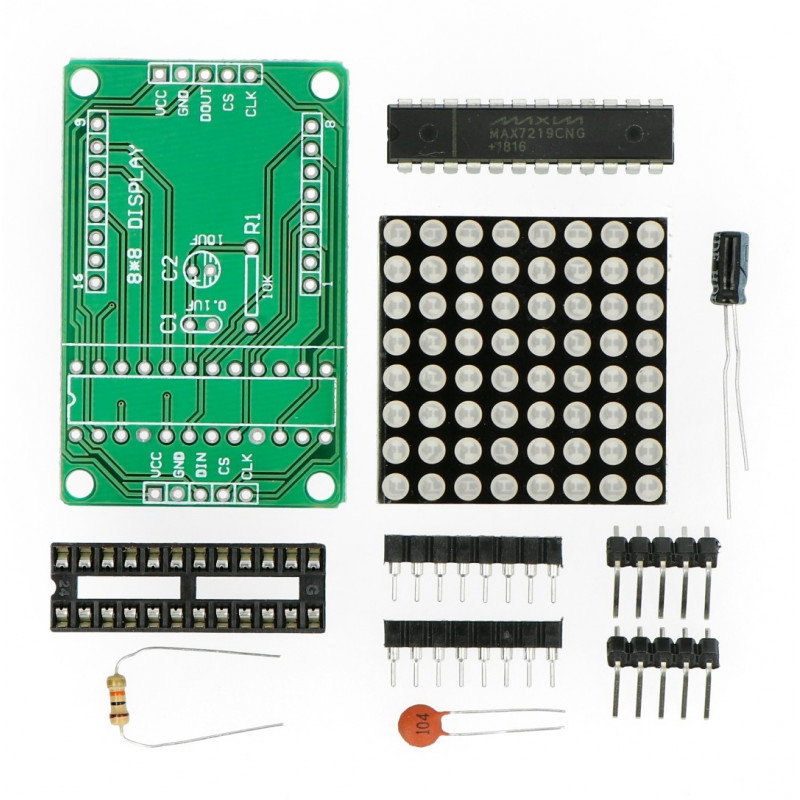

Inbegriffen
- Leiterplatte
- LED-Matrix 8 x 8
- MAX7219 Controller mit Ständer
- 10uF / 25V Elektrolytkondensator
- 100 nF / 25 V Keramikkondensator
- 10-kΩ-Widerstand
- Satz Goldpin-Anschlüsse

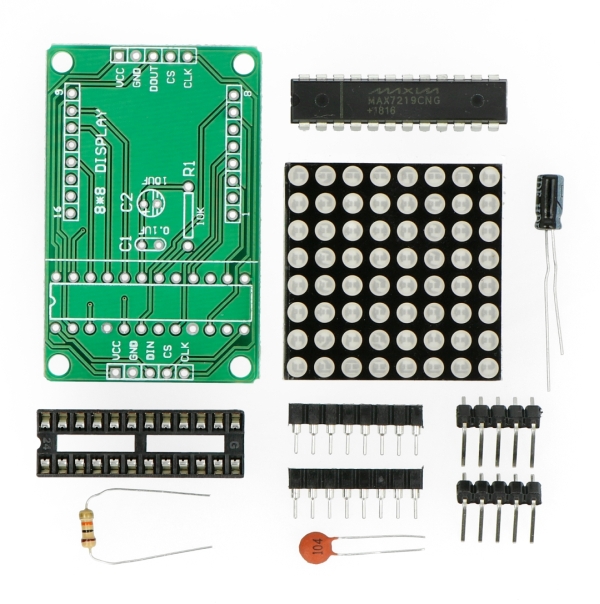

Inhalt des Kits.
Das Kit erfordert das Selbstlöten von grundlegenden elektronischen Komponenten. |
Miniatur-RGB-LED-Matrix - Erstellen Sie einfache Animationen und mehr!
Der Bau elektronischer Geräte zu Hause aus fast nur diskreten Elementen ist sicherlich eine Aufgabe, die viel Selbstverleugnung und praktische Fähigkeiten erfordert. Vor allem, wenn wir versuchen, eine Lichtmatrix aus LEDs und Widerständen aufzubauen. Obwohl es sich um ein ehrgeiziges Projekt handelt, ist seine Umsetzung mit einem erheblichen Fehlerrisiko bei der Montage verbunden, was zu einem Versagen oder einer Beschädigung der Matrix führen kann. Stattdessen ist es besser, eine fertige Lösung in Form einer Miniatur-RGB-LED-Matrix mit einem Treiber zu wählen, die einfach zu bedienen ist und es Ihnen ermöglicht, mehrfarbige Animationen zu erstellen.
Integrierte Schaltung MAX7219
Die vorgestellte 8x8-LED-Matrix verwendet einen spezialisierten MAX7219-Chip, der ein Diodentreiber ist. LED-basierte Anzeigen und Anzeigen. Die Hardwarestruktur des Chips umfasst einen BCD-Decoder, einen Multiplexer, individuelle Treiber für jede Ziffer und jedes Segment und RAM. Der MAX7219-Controller ist dank der integrierten Unterstützung für den seriellen SPI-Bus für die Arbeit mit Mikrocontrollern geeignet.
