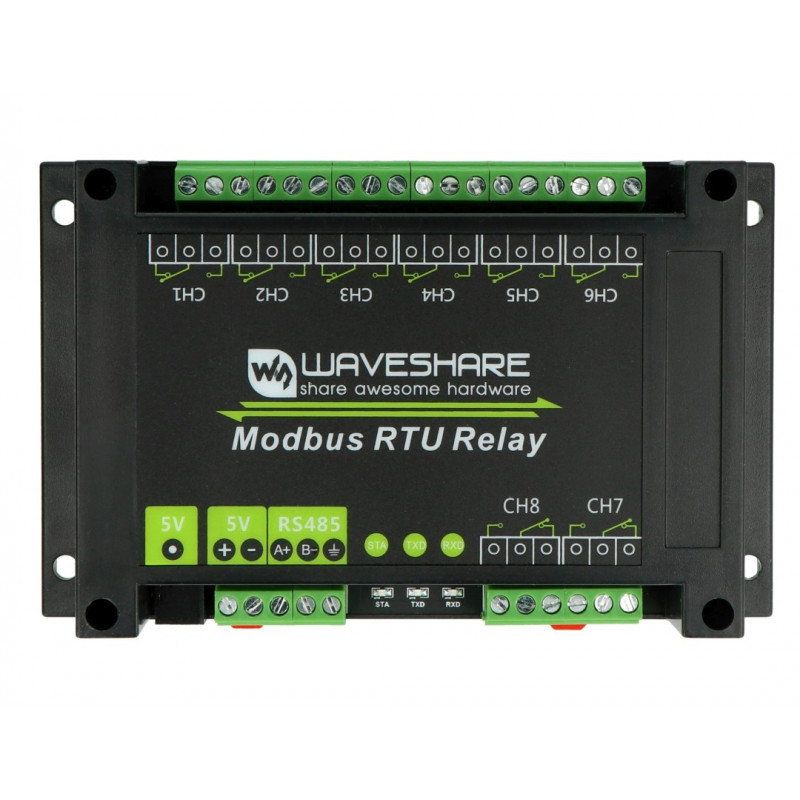

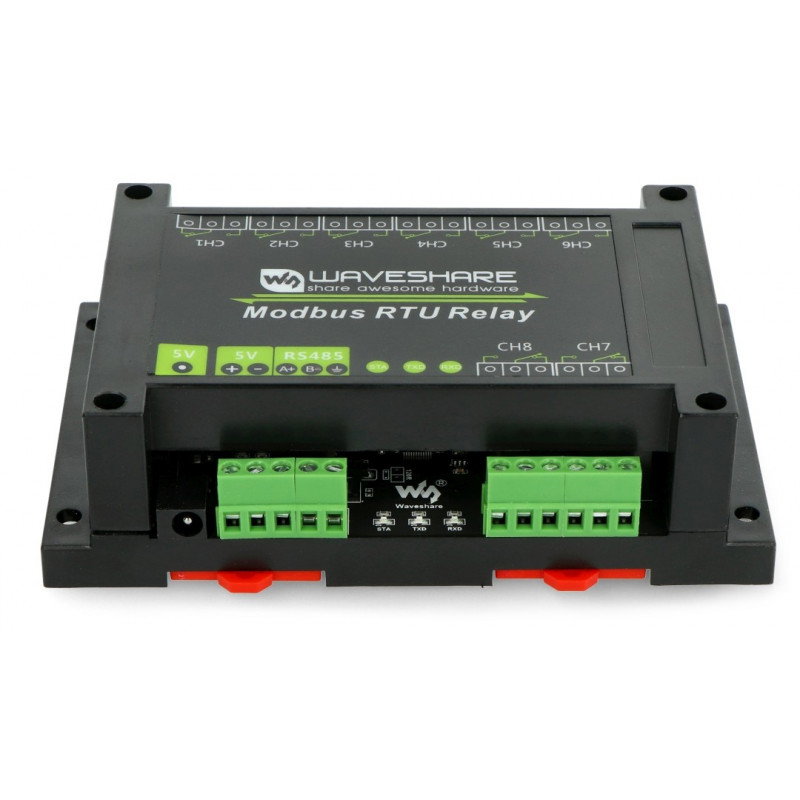

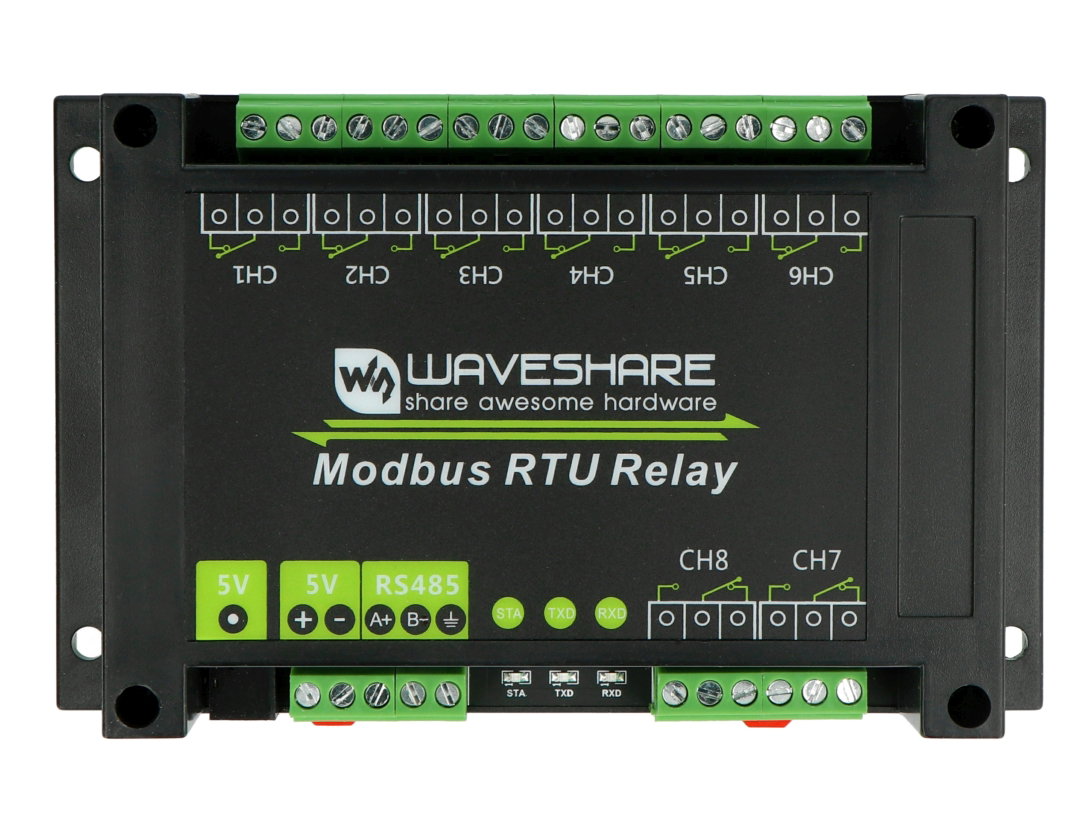

8-Kanal Relaismodul mit Optoisolation - 10A / 250VAC Kontakte - 5V Spule - Modbus RS485 - Waveshare 17658
Das Modul ist mit 8 Relais ausgestattet, die Geräte mit einer Spannung von 230 V AC oder 30 V DC und einem maximalen Strom von 10 A schalten können. Die Spule der Relais wird mit einer Spannung von 5 V versorgt. Das Modul kommuniziert über das Protokoll Modbus RS485. Das Ganze ist in einem ABS-Gehäuse mit der Möglichkeit der Montage auf einer Hutschiene eingeschlossen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: 8-Kanal Relaismodul mit Optoisolation - 10 A / 250 V AC Kontakte - 5 V Spule - Modbus RS485
Das Modul ist mit 8 mechanischen Relais ausgestattet, die Geräte mit einer Spannung von 230 V AC oder 30 V DC und einem maximalen Strom von 10 A schalten können. Die Spule der Relais wird mit einer Spannung von 5 V versorgt. Das Modul kommuniziert über das Modbus RS485-Protokoll. Die Ausgänge des Moduls sind Schraubanschlüsse. Das Ganze ist in einem ABS -Gehäuse mit der Möglichkeit der Montage auf einer Hutschiene eingeschlossen.
Modbus RS485 8-Kanal-Relaismodul.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

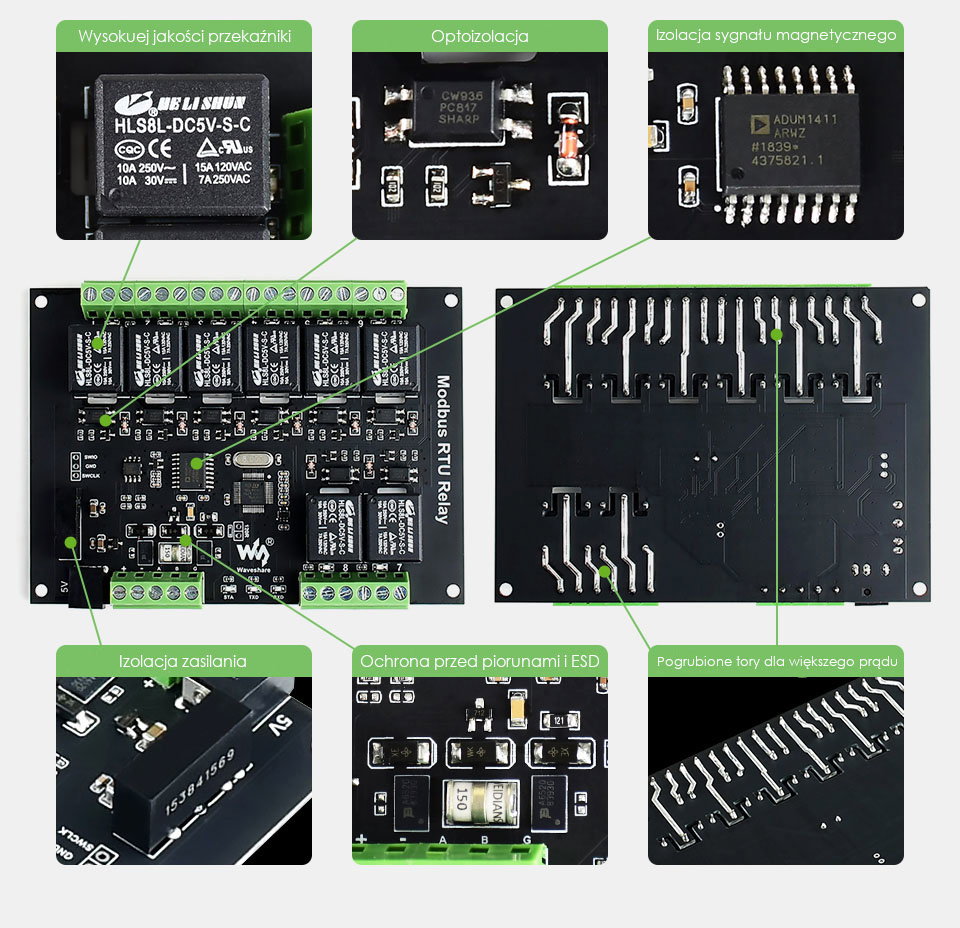

Beschreibung der Elemente auf der Tafel.

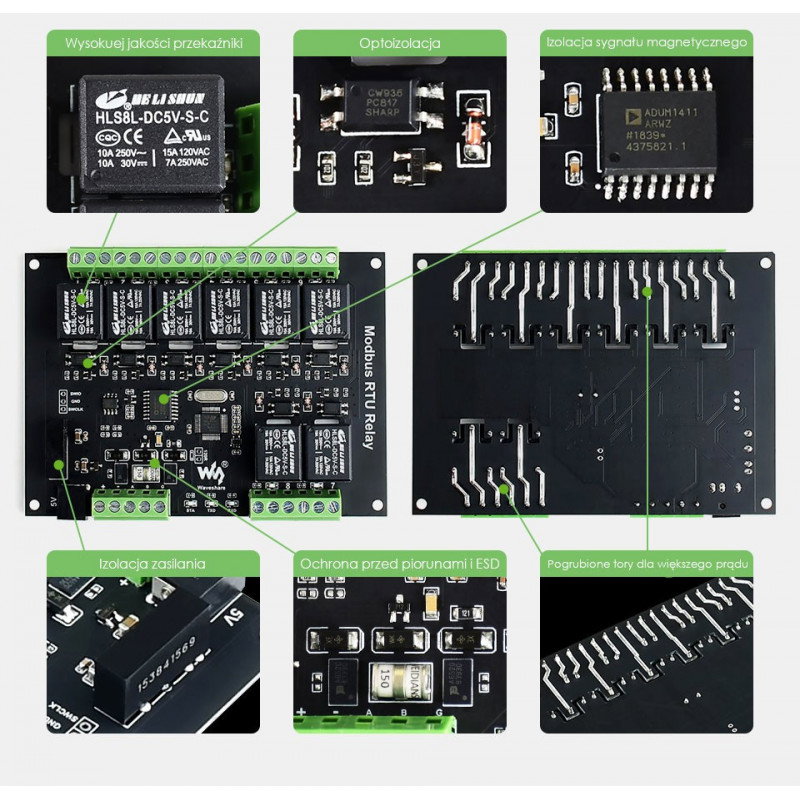

Beschreibung des Boards
Die Platine verfügt über hochwertige Relais mit einer Reihe von Schutzfunktionen, die Verbindungspfade wurden speziell verdickt , um den Fluss von mehr Strom zu gewährleisten.
Satz enthält
- Modbus-Relaismodul

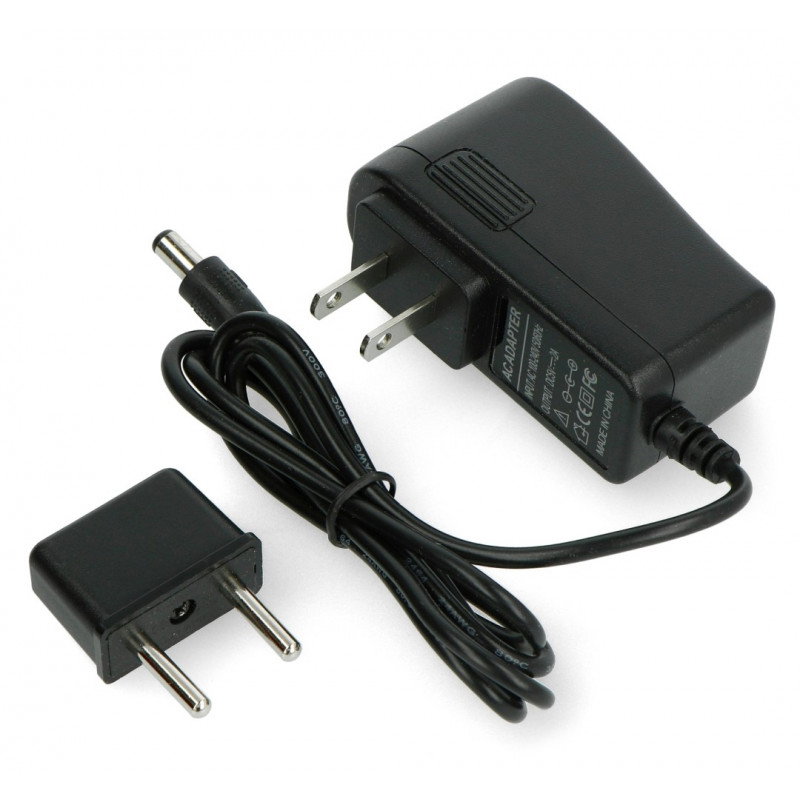

- 5V / 2A Netzteil mit DS 5,5 / 2,1 mm Stecker

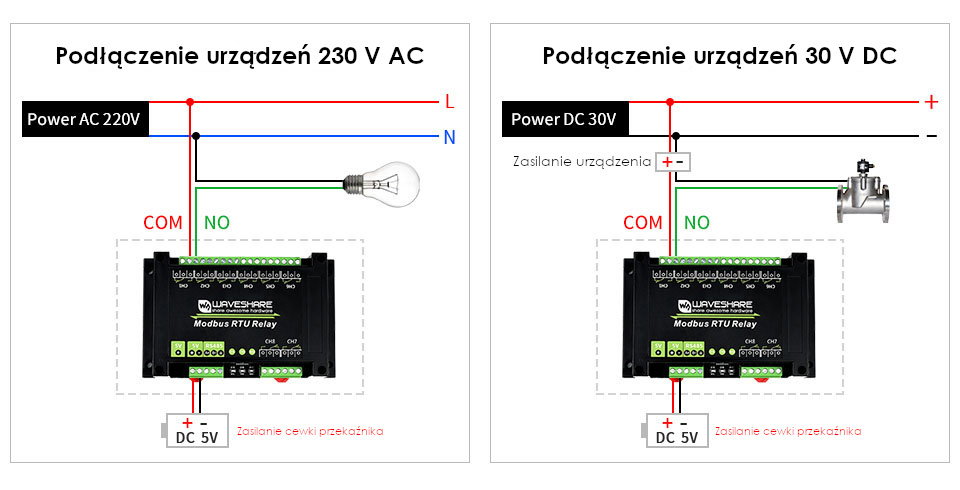

Anschlussbeispiel
Die Relais können die Spannung von 230 V AC oder 30 V DC mit einem maximalen Strom von 10 A schalten. Die Spule der Relais wird mit einer Spannung von 5 V versorgt.
Spezifikation des Relaismoduls
- Spulenversorgungsspannung: 5 V
- Kommunikationsschnittstelle: RS485
- Baudrate: 4800, 9600, 19200, 3840, 57600, 128000, 256000
- Das Standard-Kommunikationsformat: 9600, N, 8, 1
- Anzahl der Relais: 8
- Anschlüsse: 1NO 1NC
- Kommunikationsprotokoll: Standardprotokoll Modbus RTU
- RS485-Adresse: 1 bis 255
- Schutz der RS485-Anschlüsse: 600 W Blitz- und Überspannungsschutz, 15 kV ESD-Schutz
- LED-Anzeige:
- STA: MCU-Anzeige, blinkt, wenn die MCU normal arbeitet
- TXD: TX-Anzeige, sie blinkt, während Daten gesendet werden
- RXD: RX-Anzeige, blinkt beim Datenempfang
- Abmessungen: 145 x 90 mm
Anschlussbeispiel.
Nützliche Links
| Name | Wert |
|---|---|
| Anzahl der Kanäle | 8 |
| Schnittstelle | USB / RS485 |
| Breite | 20,8 cm |
| Höhe | 14,8 cm |
| Tiefe | 5,1 cm |
| Gewicht | 0,417 kg |
