Produktbeschreibung: Nvidia Jetson Nano Dev Kit - ARM Cortex A57 4x 1,43GHz, Nvidia Maxwell + 4GB RAM + 16GB eMMC - Waveshare 21802
Das Nvidia Jetson Nano Dev Kit ist eine alternative Lösung von Waveshare zum ursprünglichen Jetson Nano B01 . Das Board ist mit dem Nvidia Jetson Nano -Modul ausgestattet, das auf einem mit 1,43 GHz getakteten Quad-Core ARM Cortex A57 und einem Nvidia Maxwell-Grafikprozessor mit 128 CUDA-Kernen basiert. Jetson Nano verfügt über 4 GB DDR4-RAM , während das Dev-Kit-Board den internen Speicher durch das eMMC-Modul um 16 GB erweitert. Auf der Platine finden Sie einen Ethernet-Gigabit-Anschluss, 4x USB 3.0, HDMI, DisplayPort, GPIO, I2C, I2S, SPI, UART, 2x Kameraanschlüsse und einen microSD-Kartensteckplatz . Das Set enthält auch einen USB 3.2 Pendrive mit einer Kapazität von 32 GB.
Nvidia Jetson Nano Dev Kit – Alternative zu Nvidia Jetson Nano B01 .

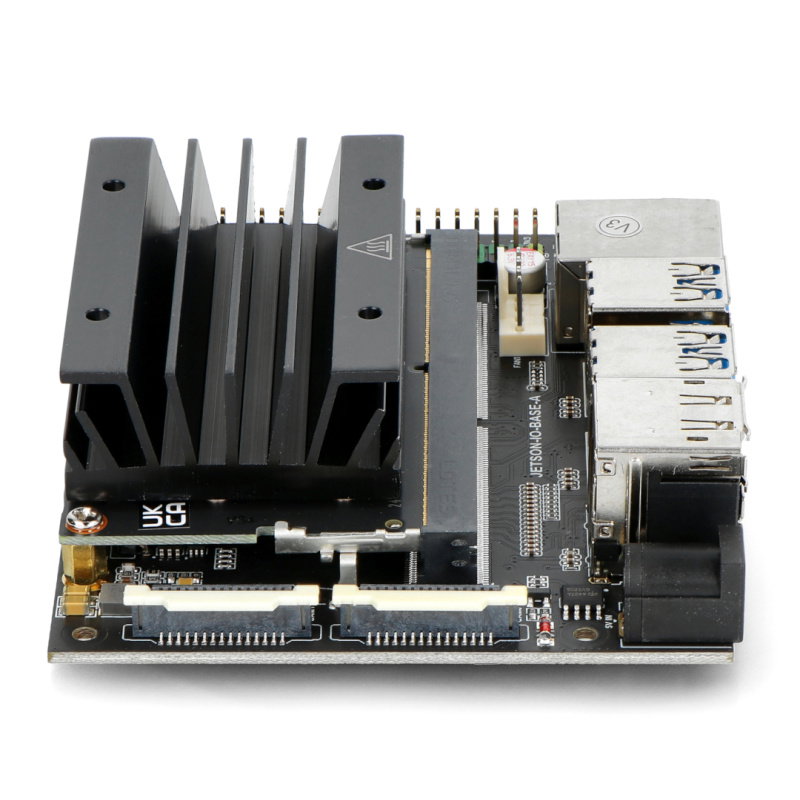

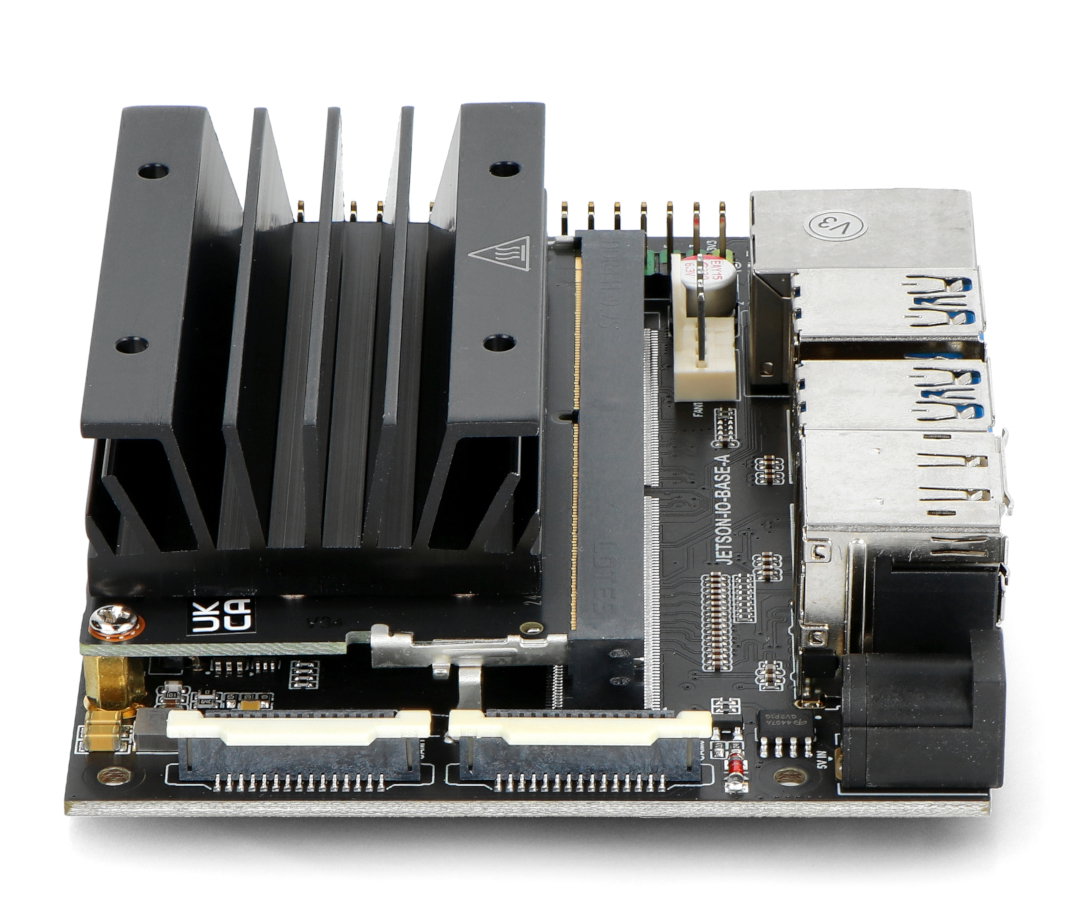

Das Modul ist mit zwei CSI-Kameraanschlüssen ausgestattet.Einsatzzweck des Nvidia Jetson Nano Minicomputers
Nvidia Jetson Nano ist ein sehr effizienter Minicomputer, der entwickelt wurde, um künstliche Intelligenz in allen Arten von Anwendungen zu implementieren. Mit dem Gerät können Sie mehrere neuronale Netze in Anwendungen ausführen, die Operationen im Bereich der Bildklassifizierung, Objekterkennung und -segmentierung sowie der Verarbeitung von Sprachbefehlen ausführen. Jetson Nano findet eine Lösung in Anwendungen im Zusammenhang mit Automatisierung, Robotik und künstlicher Intelligenz.
Was benötige ich, um Nvidia Jetson Nano auszuführen?
- Stromversorgung - 5 V / 2 A über Micro-USB-Kabel oder DC 5,5 / 2,1 mm Stecker
- HDMI-Kabel - um das Gerät mit dem Display zu verbinden
- Maus und Tastatur - um die notwendigen Daten einzugeben und das System zu bedienen
- Internetverbindung - Software-Download
Kommunikation in Nvidia Jetson Nano
Der Minicomputer ist mit Kommunikationsschnittstellen ausgestattet, die auch in Standard-PC- oder Raspberry-Pi -Computern zu finden sind:
- Vier USB 3.0-Anschlüsse - ermöglichen den Anschluss von Peripheriegeräten wie Maus, Tastatur oder WLAN -Netzwerkadapter. Es ist auch möglich, die Anzahl der verfügbaren USB-Anschlüsse durch die Verwendung von USB-Hubs zu erhöhen.
- Gigabit-Ethernet-Anschluss , - Buchse zum Anschluss eines Minicomputers an das Internet über RJ45-Patchkabel, Das Modul unterstützt auch die PoE-Stromversorgung.
- GPIO - Eingangs- / Ausgangsanschlüsse, an die wir uns unter anderem anschließen können LEDs, Tasten, Motortreiber. Darunter gibt es auch Pins, die Schnittstellen unterstützen: I2C, I2S, SPI und UART.
- MicroSD-Steckplatz - ein Steckplatz für ein Speichermedium.
- Zwei Kameraanschlüsse – ermöglichen den Anschluss von Kameras, die mit dem Kameraanschluss des Raspberry Pi kompatibel sind.

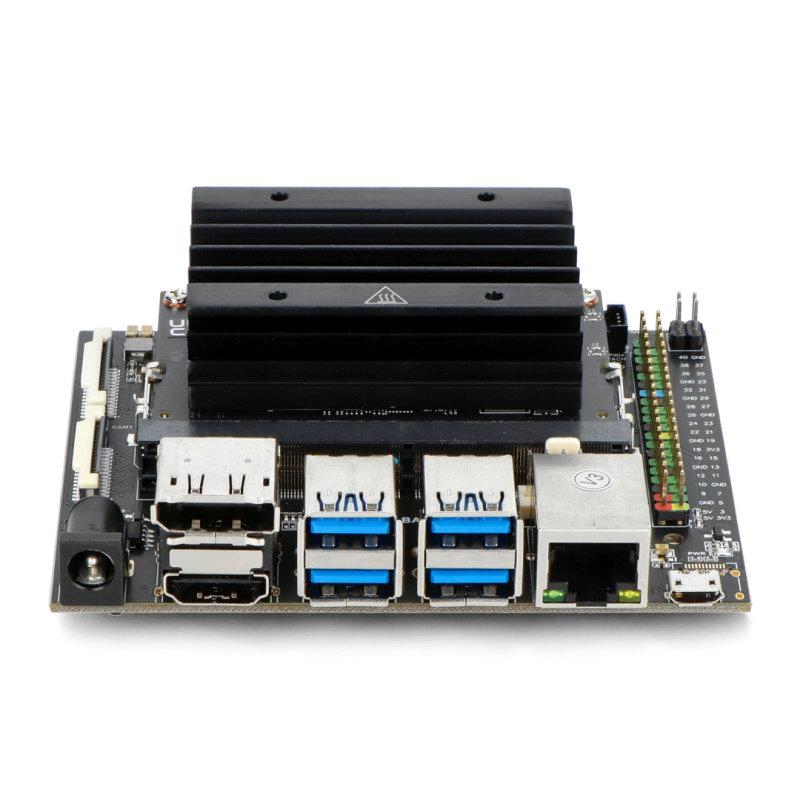

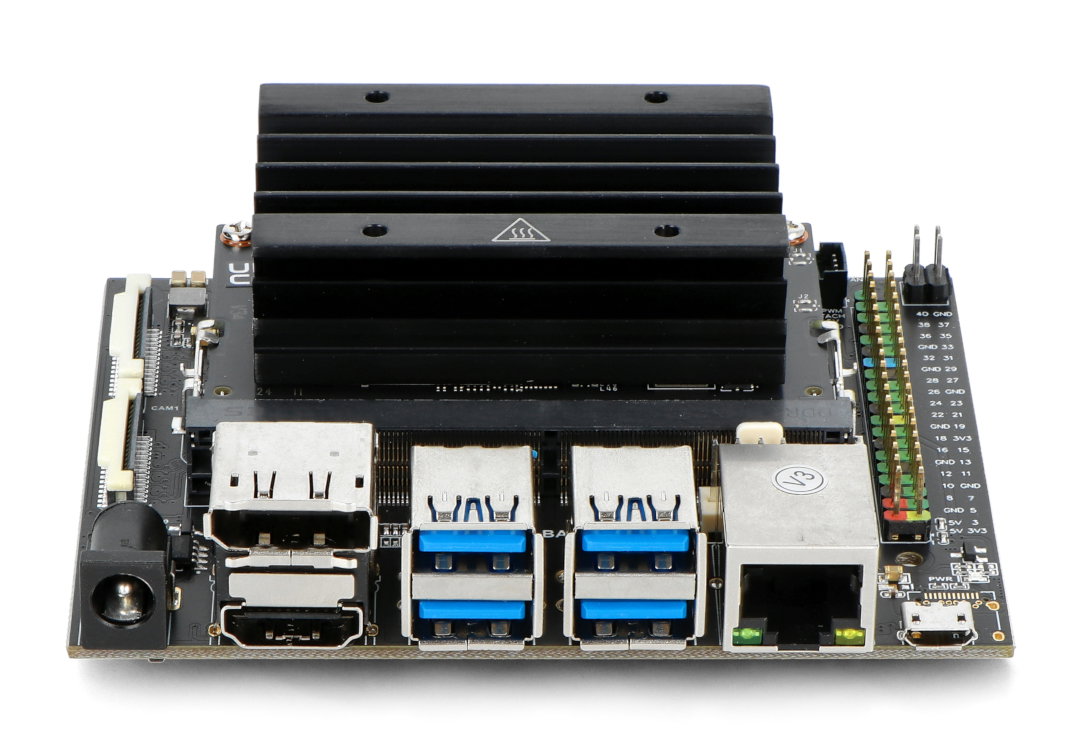

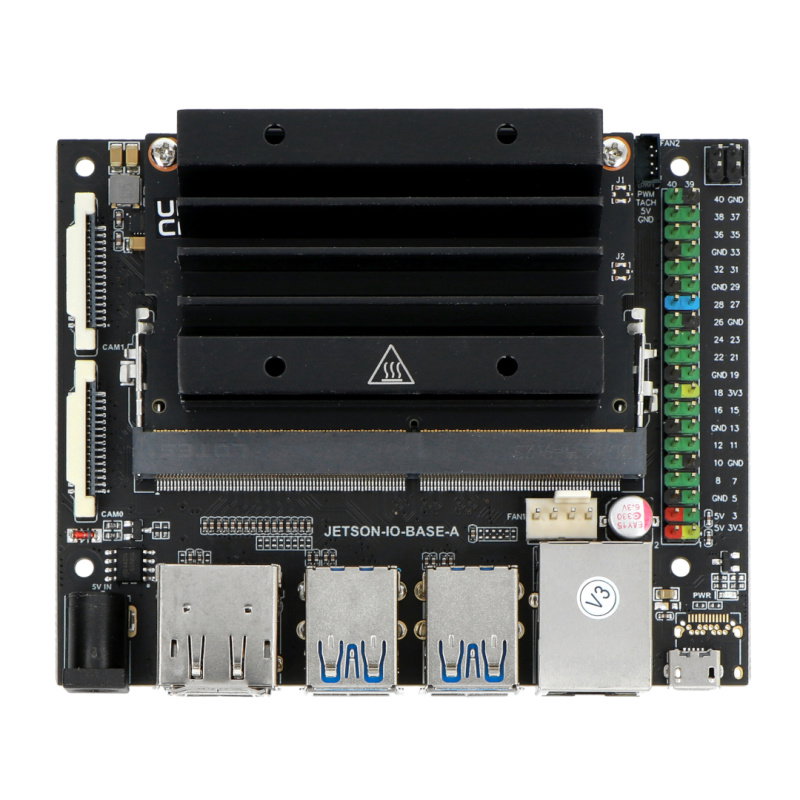

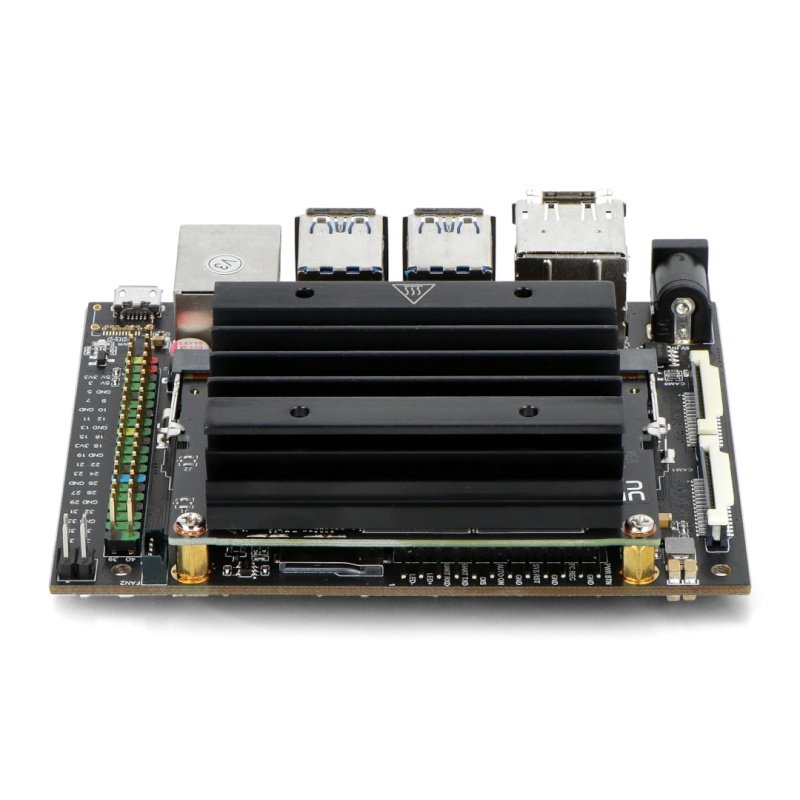

Nvidia Jetson Nano Dev Kit – ARM Cortex A57 4x 1,43 GHz, Nvidia Maxwell + 4 GB RAM + 16 GB eMMC – Waveshare 21802.

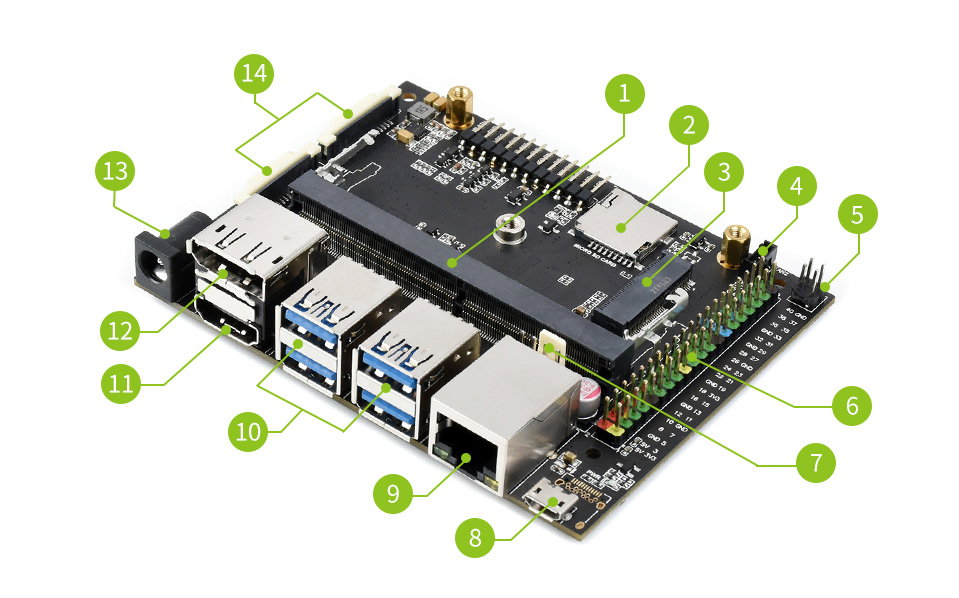

Die Verteilung der Elemente auf dem Brett.Die Verteilung von Elementen auf dem Nvidia Jetson Nano Dev Kit-Board
- SODIMM-Buchse zum Anschluss des Nvidia Jetson Nano-Moduls
- MicroSD-Speicherkartensteckplatz
- M.2 Key E-Anschluss
- 1,25 mm Lüfteranschluss
- PoE-Pins (PoE-Modul nicht enthalten)
- Leads von GPIO 40-Pin
- 2,54-mm-Lüfteranschluss
- MicroUSB-Anschluss, um das Board mit 5 V zu versorgen oder Daten zu übertragen
- 10/100/1000 Base-T-Gigabit-Ethernet-Port
- 4x USB 3.0-Anschluss
- HDMI-Anschluss
- DisplayPort-Anschluss
- DC 5,5 / 2,1 mm Powerbuchse
- 2x MIPI CSI Kameraanschluss
| Nvidia Jetson Nano Spezifikation und Vergleich | ||
|---|---|---|
| Modell | Nvidia Jetson Nano Developer Kit B01 | Nvidia Jetson Nano-Entwicklungskit |
| Grafikkarte | 128 Maxwell-Kerne | 128 Maxwell-Kerne |
| Zentralprozessor | ARM Cortex A57 Quad-Core bei 1,43 GHz | ARM Cortex A57 Quad-Core bei 1,43 GHz |
| RAM | 4 GB 64-Bit-LPDDR4 25,6 GB/s | 4 GB 64-Bit-LPDDR4 25,6 GB/s |
| Interne Speicher | MicroSD-Speicherkarte (nicht enthalten) | 16 GB eMMC + 32 GB USB-Stick MicroSD-Speicherkarte (nicht enthalten) |
| Video-Encoder | 250 MP/s 4x 1080p @ 30 fps [HEVC] | 250 MP/s 4x 1080p @ 30 fps [HEVC] |
| Video-Decoder | 500 MP/s | 500 MP/s 1x 4K bei 60 fps [HEVC] 2x 4K @ 30 fps [HEVC] 4x 1080p @ 60 fps [HEVC] 8x 1080p @ 30 fps [HEVC] |
| Kamera | 2x MIPI CSI-2 DPHY-Leitungen | 2x MIPI CSI-2 DPHY-Leitungen |
| Kommunikation | Gigabit Ethernet M.2-Schlüssel E | Gigabit Ethernet M.2-Schlüssel E |
| Anzeige | HDMI DisplayPort | HDMI DisplayPort |
| USB | 4x USB 3.0 microUSB 2.0 | 4x USB 3.0 microUSB 2.0 |
| Erweiterungsschnittstellen | GPIO, I2C, I2S, SPI, UART | GPIO, I2C, I2S, SPI, UART |
| Sonstiges | 260-poliger Stecker | 260-poliger Stecker |
| Maße | 100 x 80 x 29 mm | 100 x 80 x 29 mm |

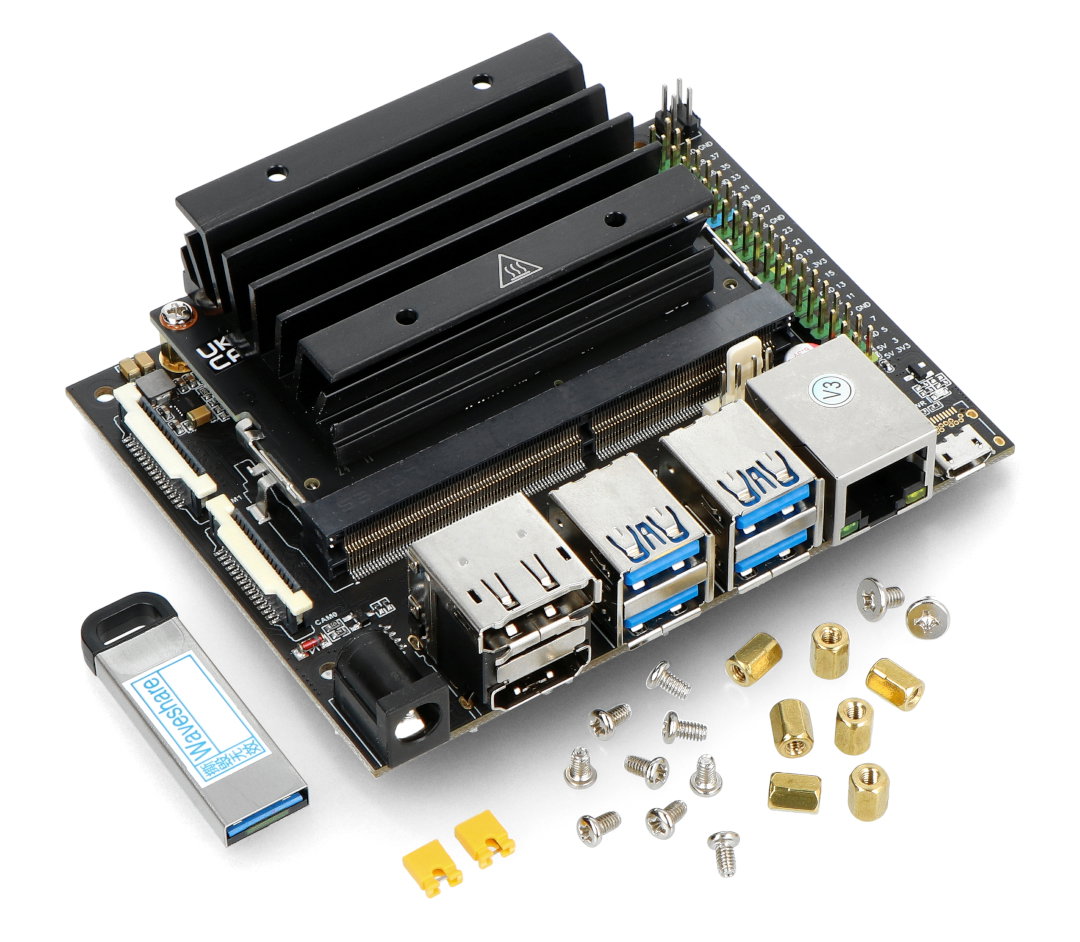

Inhalt des Kits
- Jetson Dev Kit-Erweiterungskarte
- Nvidia Jetson Nano-Modul
- Offizieller Nvidia-Kühlkörper
- USB 3.2-Stick mit einer Kapazität von 32 GB
- Ein Satz Schrauben, Abstandshalter und Jumper
Inhalt des Kits. Nützliche Links |
