Produktbeschreibung: Tab5-Tastatur – 70-Tasten-Tastatur für Tab5 – STM32F030C8T6 – M5Stack A164
Die M5Stack Tab5-Tastatur ist eine Eingabeerweiterung für das Tab5- Gerät und ermöglicht die komfortable Steuerung über physische Tasten . Die Tastatur verwendet ein 14x5- Layout und unterstützt mehrere gleichzeitige Tastendrücke, wodurch sie sich ideal für Texteingabe, Befehlsverwaltung und Terminalanwendungen eignet. Das Modul wird von einem STM32F030C8T6-Mikrocontroller gesteuert, der die Tastaturmatrix ausliest und mit dem Host-Gerät kommuniziert. Die integrierte Software unterstützt drei Betriebsmodi : Normal, HID und Zeichen, sodass Sie die Funktionsweise der Tastatur an verschiedene Anwendungsfälle anpassen können. Die Kommunikation mit dem Tab5 erfolgt über eine I2C-Schnittstelle , und eine separate INT-Interrupt-Leitung gewährleistet eine latenzarme Ereignismeldung. Zwei WS2812E RGB-LEDs können zur farbigen Statusanzeige verwendet werden.

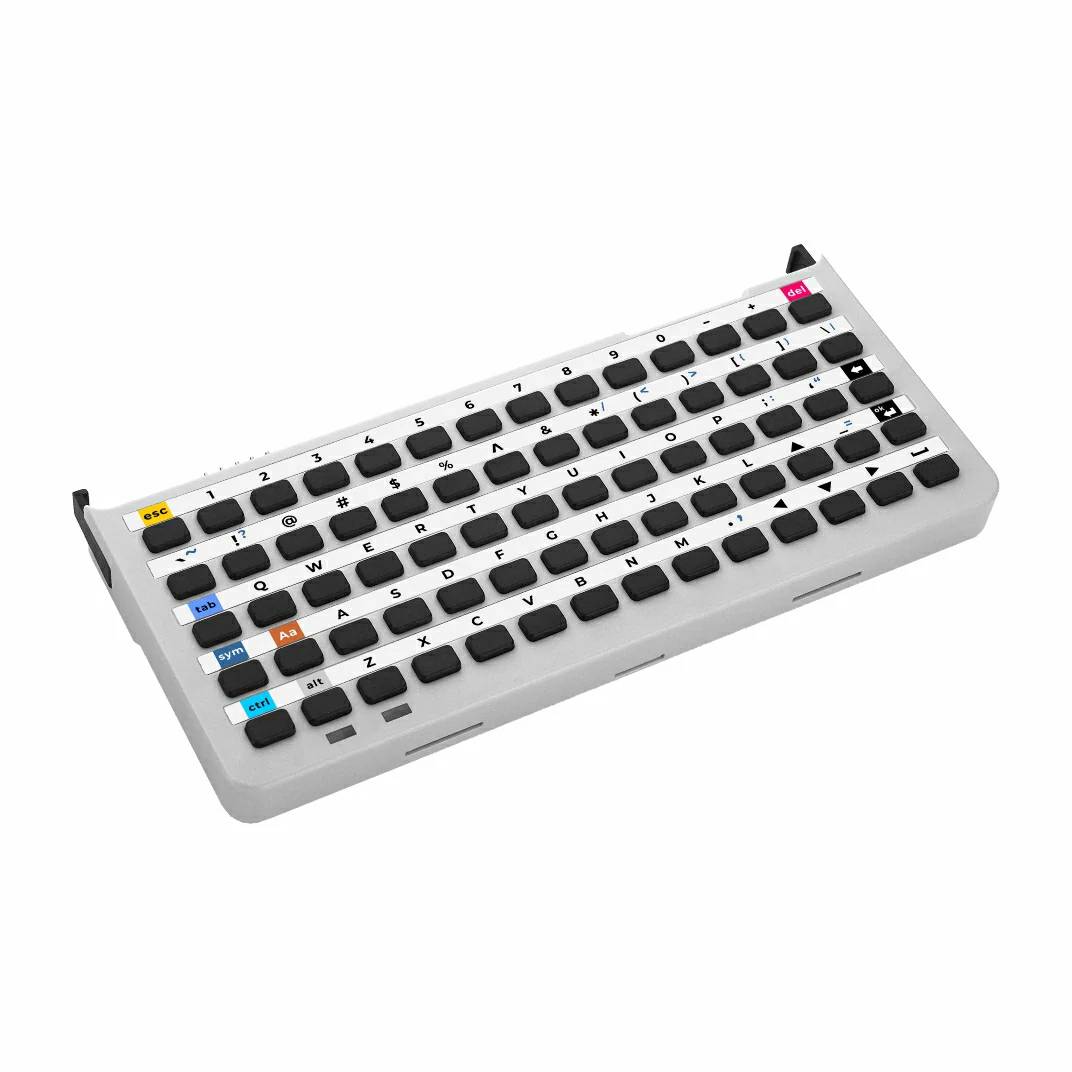

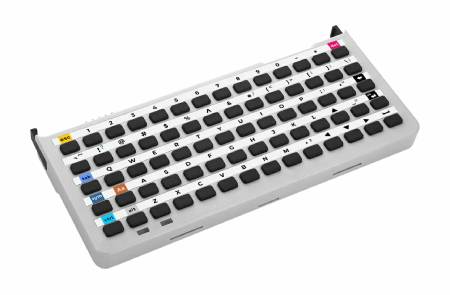

Tab5 Keyboard - 70-Tasten-Tastatur für Tab5 - STM32F030C8T6 - M5Stack A164.

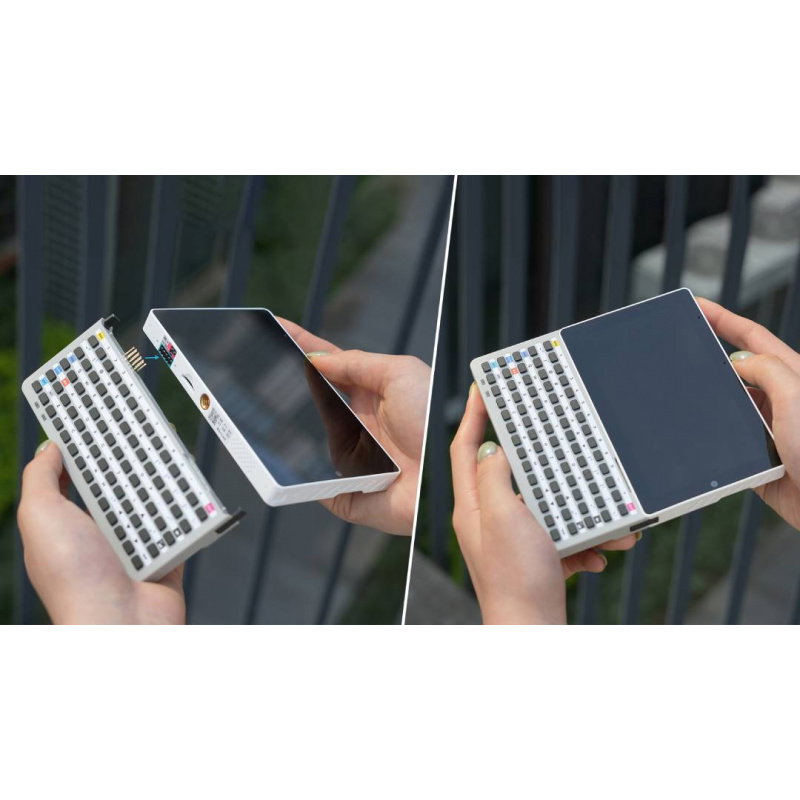

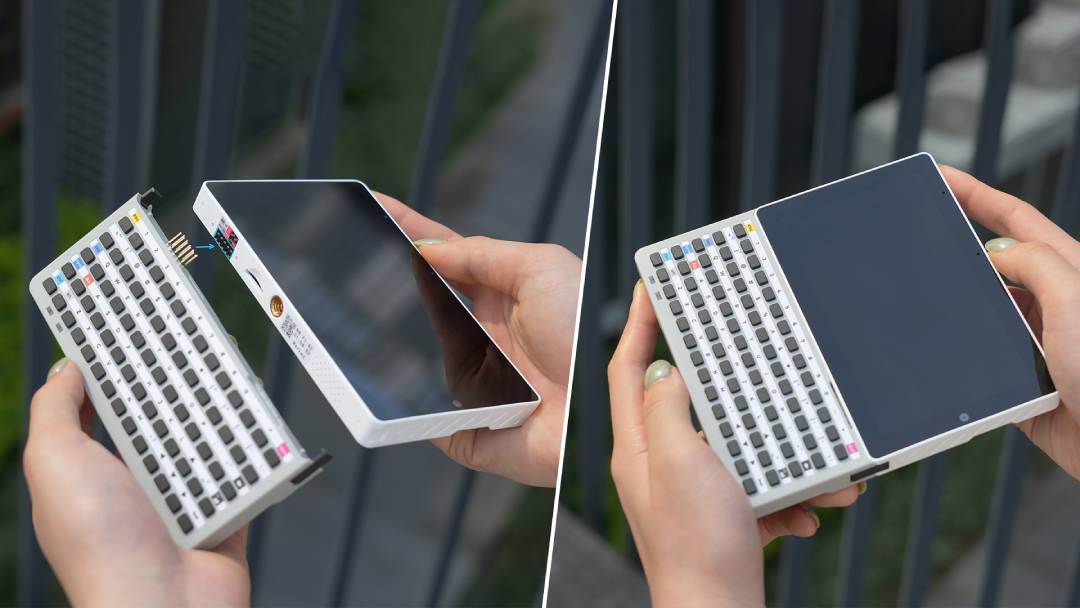

Der direkte Anschluss an Ext.Port1 gewährleistet eine einfache Plug-and-Play-Installation.
Hauptmerkmale der Tastatur
- Entwickelt für Tab5 : Direkter Anschluss an Ext.Port1 für einfache Plug-and-Play-Installation
- STM32F030C8T6 Mikrocontroller : zuständig für Tastaturbedienung, Kommunikation und schnelle Ereignismeldung

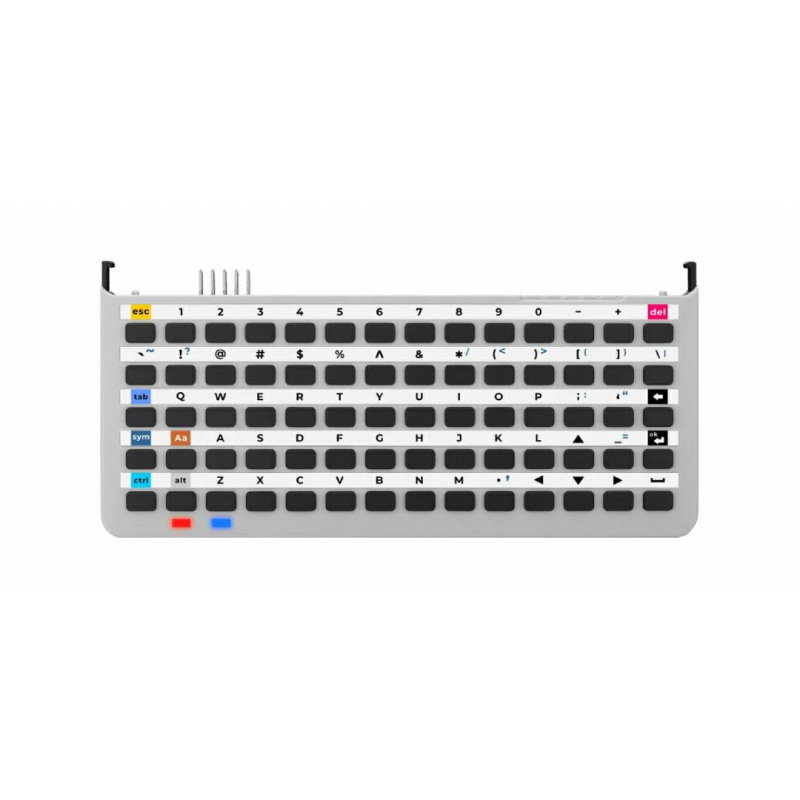

- 70-Tasten-Layout : Enthält Buchstaben, Zahlen, Symbole und gängige Funktionstasten
- 14 x 5 Matrix : unterstützt mehrere gleichzeitige Tastendrücke
- Drei Betriebsmodi – Normal, HID und Zeichen – ermöglichen die Anpassung des Modulbetriebs an die Anwendung.
- I2C-Kommunikation : Ermöglicht einen stabilen Datenaustausch mit der Standardadresse 0x6D
- INT-Interruptleitung : Ermöglicht geringe Latenz bei der Meldung von Tastaturereignissen
- Zwei WS2812E RGB-LEDs : ermöglichen die vollfarbige Statusanzeige

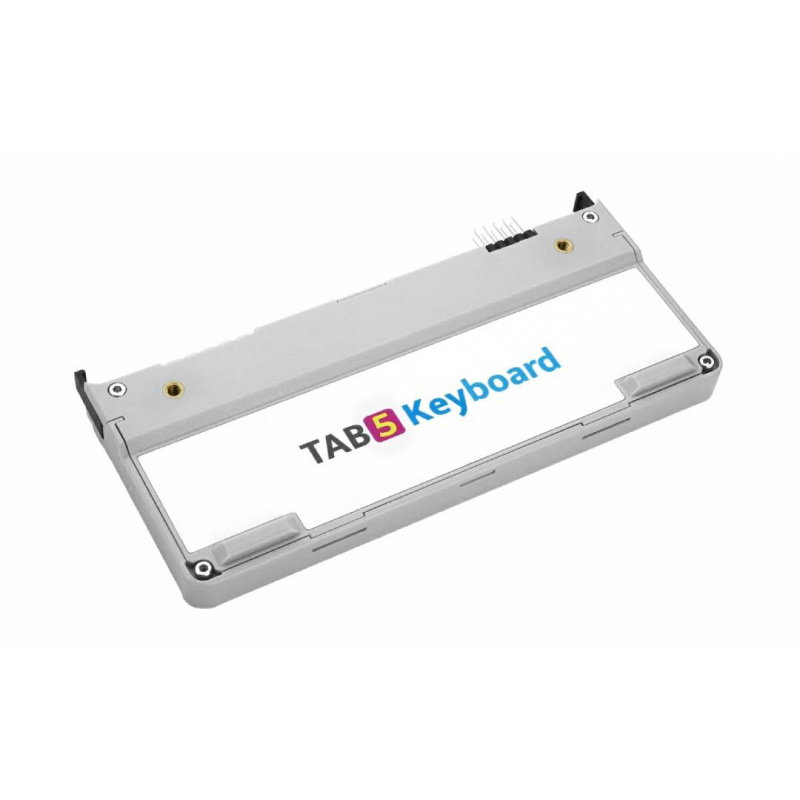

- Solide Montage : Seitliche Verriegelungen und zwei M3-Befestigungslöcher ermöglichen eine einfache Integration mit dem Tab5.
- Kompaktes Design : geeignet für mobile und tragbare Projekte
Technische Spezifikationen der Tab5-Tastatur
- Mikrocontroller: STM32F030C8T6
- Anzahl der Tasten: 70
- Matrixlayout: 14 x 5
- Betriebsmodi: Normal, HID, Zeichen
- Kommunikationsschnittstelle: I2C
- Standard-I2C-Adresse: 0x6D
- RGB-LEDs: 2 x WS2812E-1313

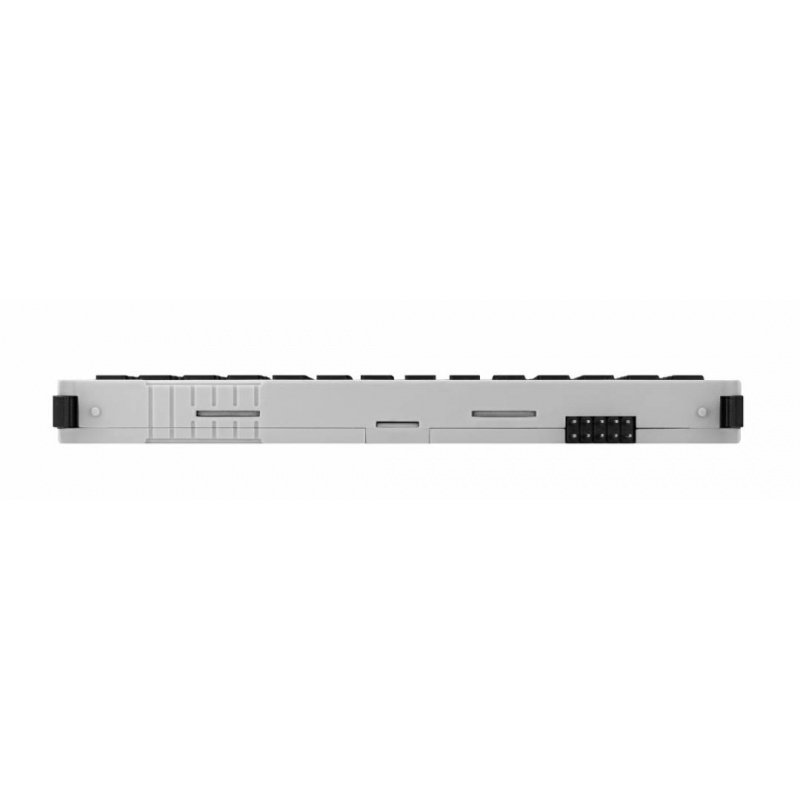

- Anschluss: 2 x 5-polig, 2,54 mm Rastermaß
- Betriebsspannung: 3,3 V
- Standby-Stromverbrauch: 14,5 mA
- Stromverbrauch bei Betrieb mit ausgeschaltetem RGB-RGB: 14,5 mA
- Maximale Stromaufnahme bei RGB-Weiß und maximaler Helligkeit: 21,5 mA
- Befestigungslöcher: 2 x M3
- Abmessungen: 128 x 59,4 x 13,1 mm
- Gewicht: 65,2 g
Inhalt des Sets
- 1x M5Stack Tab5 Tastatur

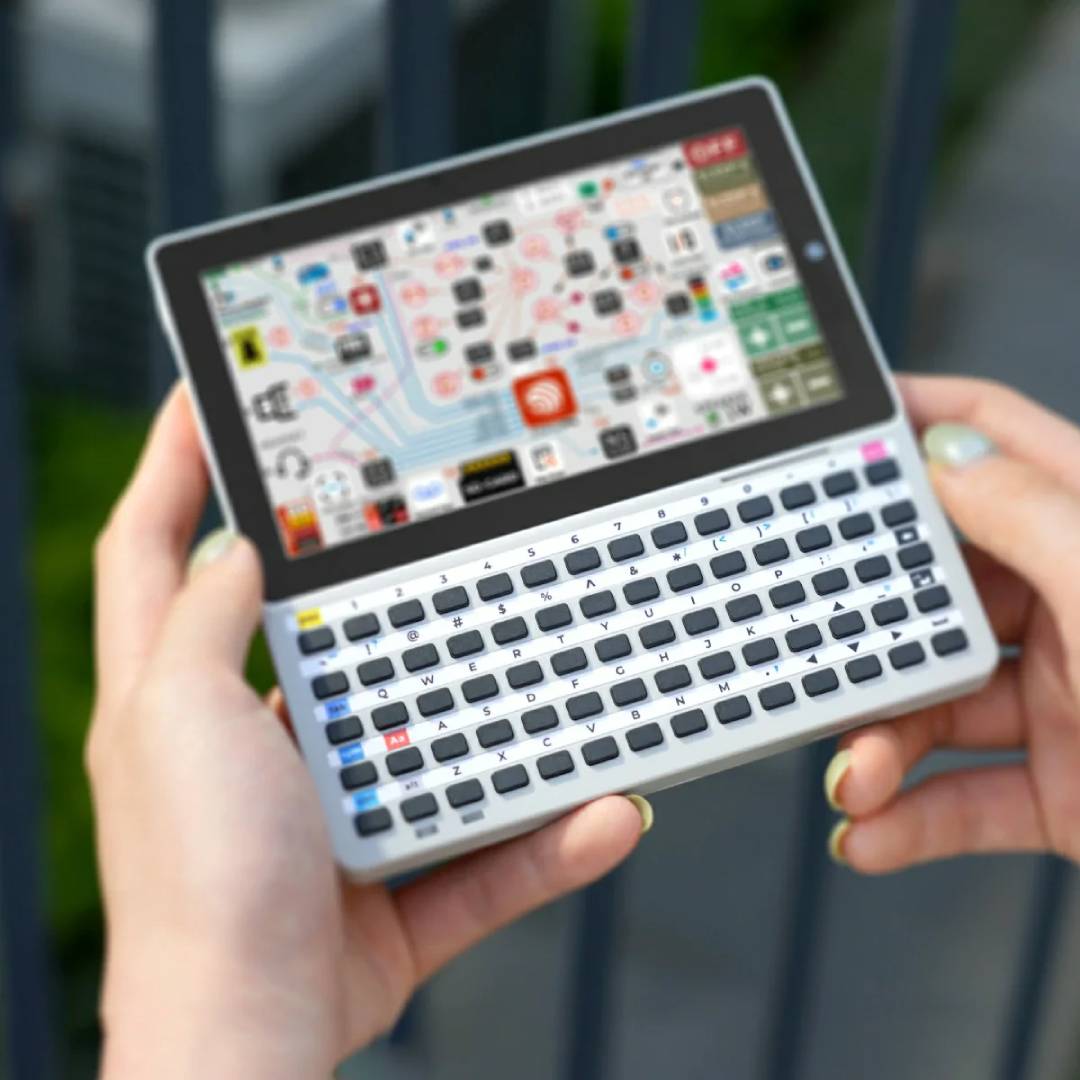

Die Tab5-Tastatur eignet sich perfekt für die Texteingabe auf Tab5-Geräten und bietet ein komfortableres Erlebnis als Bildschirmtastaturen.
