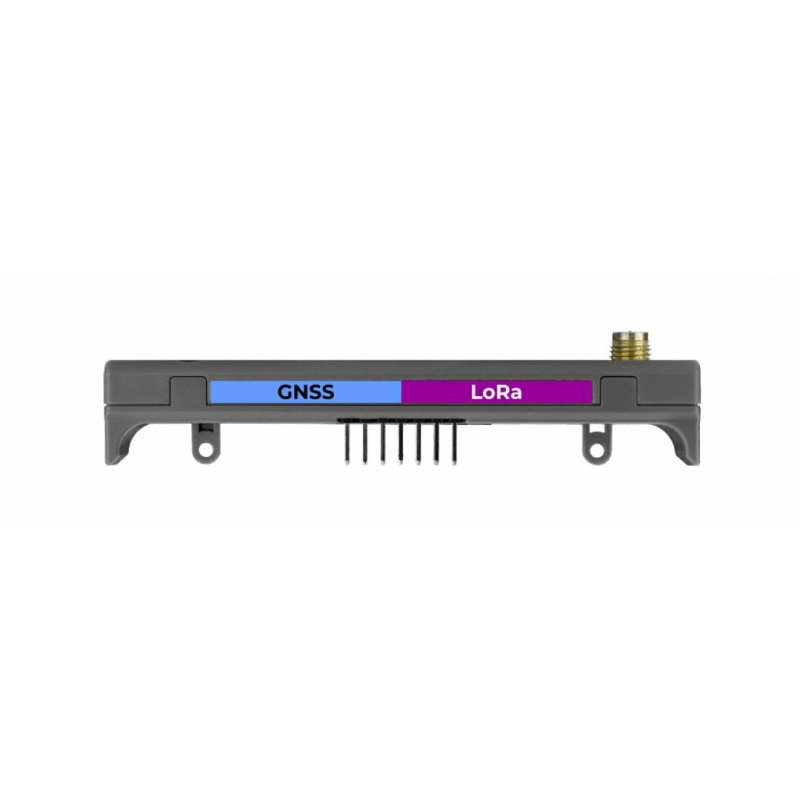

Produktbeschreibung: Cap LoRa 1262 Modul für M5Stack Cardputer Adv - SX1262 - M5Stack U214
Das Cap LoRa 1262 ist ein leistungsstarkes Kommunikationsmodul für den Cardputer Adv . Es kombiniert die LoRa- Technologie mit großer Reichweite und geringem Stromverbrauch mit einem GNSS- Positionierungssystem. Der SX1262 -Chip deckt den Frequenzbereich von 868 MHz bis 923 MHz ab und gewährleistet eine stabile Übertragung selbst in anspruchsvollen Umgebungen. Eine externe SMA-Antenne erhöht die Störfestigkeit. Das integrierte ATGM336H- Modul ermöglicht eine schnelle und präzise Positionsbestimmung und unterstützt mehrere Satellitensysteme gleichzeitig. Das Gerät eignet sich ideal für Anwendungen, die zuverlässige Kommunikation und Ortung erfordern, wie z. B. Fahrzeugüberwachung und intelligente Infrastruktur.

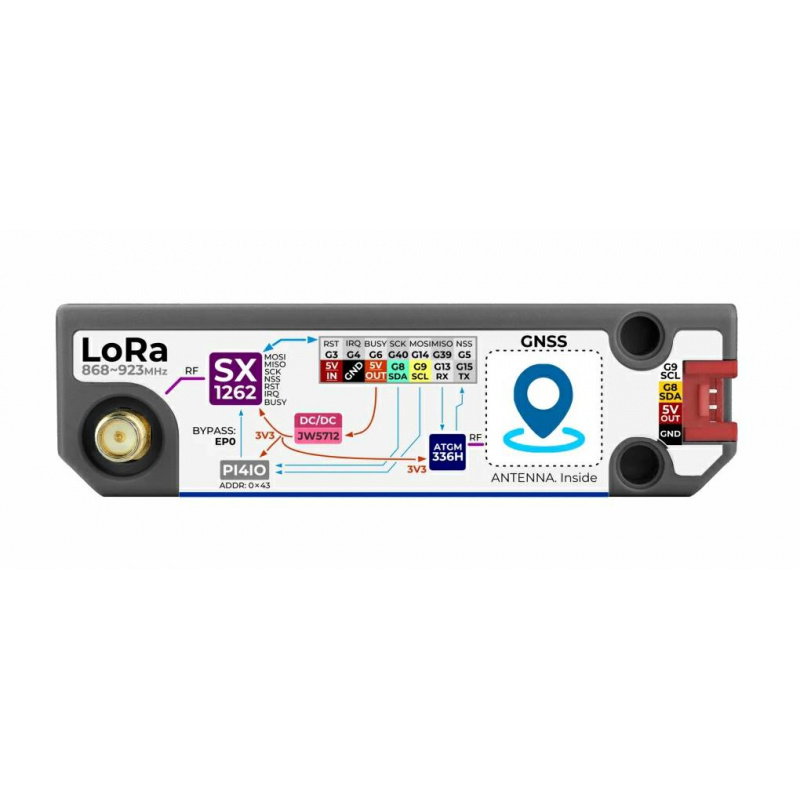

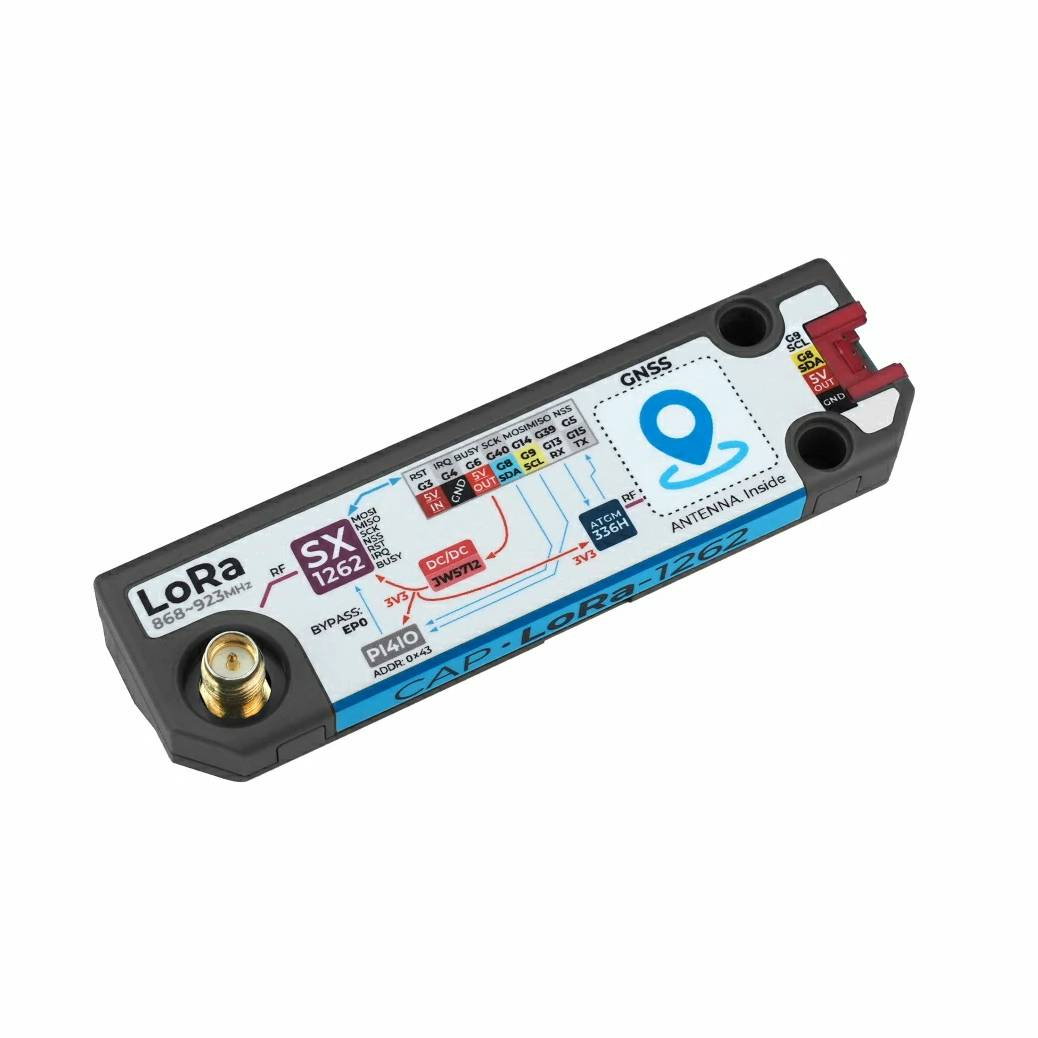

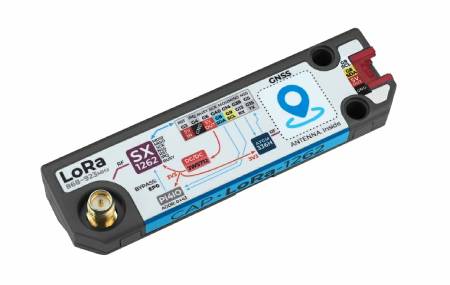

Cap LoRa 1262 Modul für M5Stack Cardputer Adv - SX1262 - M5Stack U214.
Das Modul unterstützt ein Frequenzband von 868 MHz bis 923 MHz.
Hauptmerkmale von Cap LoRa 1262
- LoRa- und GNSS-Integration : Kombination von Langstreckenkommunikation und Lokalisierung
- SX1262-Chip : Empfindlichkeit bis zu -147 dBm und Leistung bis zu 22 dBm
- Frequenzbereich : 868 MHz bis 923 MHz
- Modulationsarten : FSK, GFSK, MSK, GMSK, LoRa, OOK
- GNSS-Multisystem : GPS, GLONASS, GALILEO, BD2, BD3, QZSS
- GPS-Genauigkeit : weniger als 1,5 m
- Antennen : SMA für LoRa und Keramik für GPS
- Schnittstellen : SPI und UART
- Grove Connector : Einfache Integration mit Cardputer Adv
Multi-System-GNSS und Pin-Kompatibilität

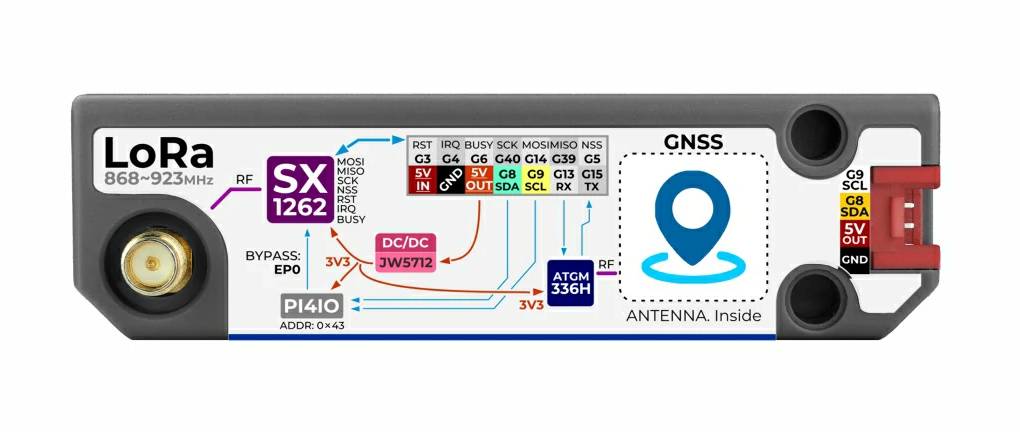

Das Cap LoRa 1262-Modul bietet dank Unterstützung mehrerer Satellitennavigationssysteme höchste Präzision und erreicht eine Positionsgenauigkeit von unter 1,5 Metern . Das Gerät kommuniziert über einen dedizierten Cap-Bus mit dem Adv Cardputer und nutzt dabei SPI- Schnittstellen für das LoRa-Modul und UART für den GPS-Teil. Zusätzliche Flexibilität bietet der integrierte Port-Expander PI4IOE5V6408 , der Funktionen wie den HF-Antennenschalter steuert und so die Datenübertragung optimiert. Dank seiner kompakten Abmessungen passt der Adapter perfekt in das Gehäuse des Hauptgeräts und bildet so eine kompakte und mobile Kommunikationsstation.
Es unterstützt den Empfang von GNSS-Signalen in mehreren Frequenzbändern und Konstellationen und kann Signale von mehreren Satellitennavigationssystemen empfangen, darunter GPS, BD2, BD3, GLONASS, GALILEO und QZSS.

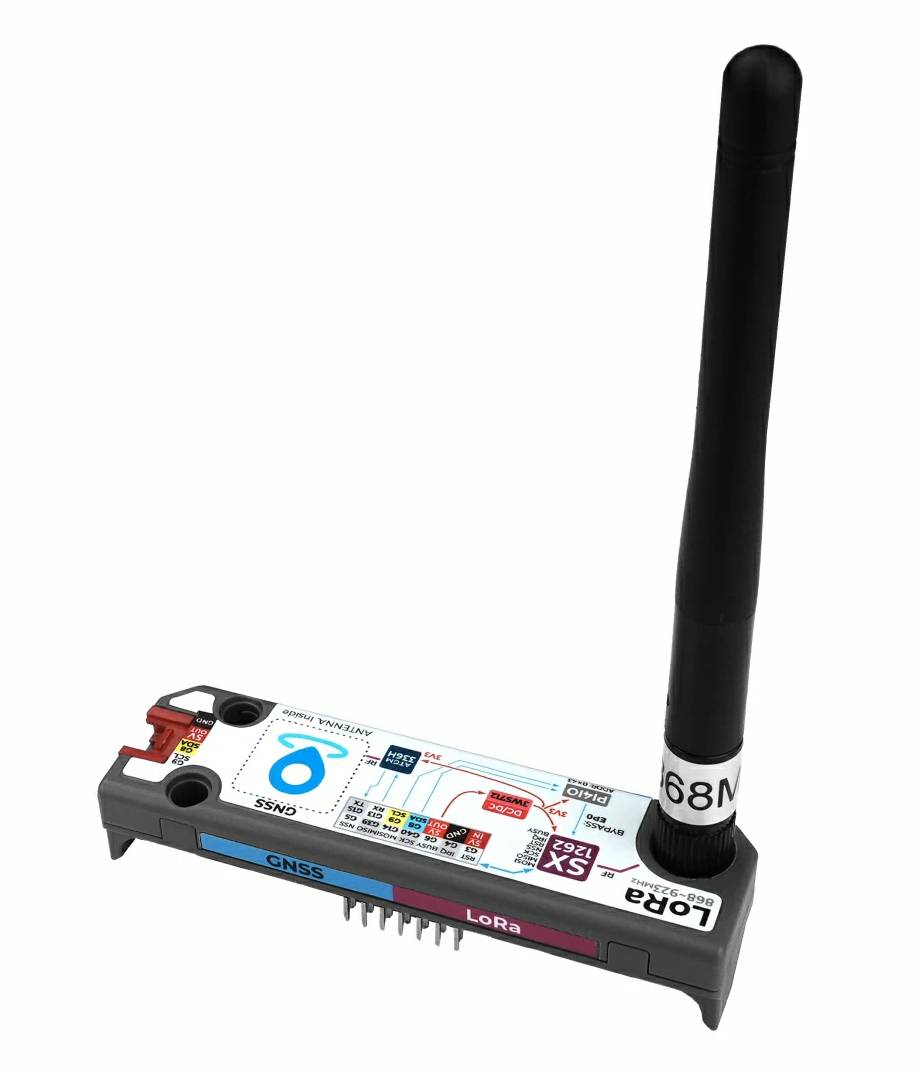

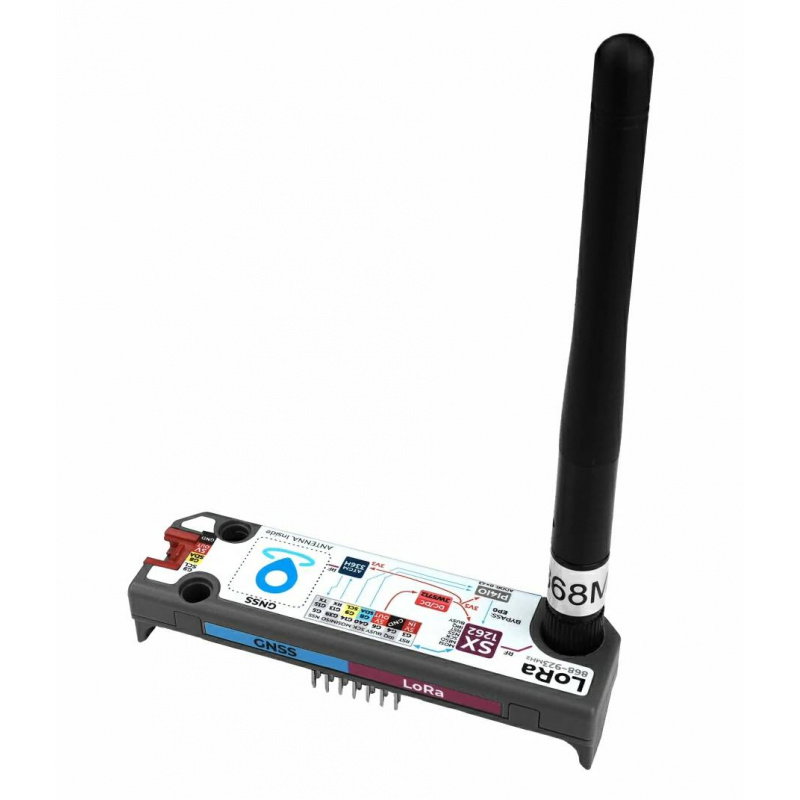

Das Modul ist mit einer externen SMA-Antenne ausgestattet .
Plattformprogrammierung und -unterstützung
Die Entwicklung von Anwendungen für das Cap LoRa 1262 ist dank der vollständigen Unterstützung der Arduino IDE und des grafischen Systems UiFlow2 denkbar einfach. Entwickler können auf fertige Bibliotheken wie RadioLib für die Funkkommunikation und TinyGPS++ für die Verarbeitung von NMEA-Positionsdaten zurückgreifen. Das Modul ermöglicht die vollständige Konfiguration der Betriebsparameter, einschließlich der Bitratenwahl bis zu 300 kbps und der einstellbaren Sendeleistung bis zu 22 dBm . Dank der detaillierten Dokumentation und der Codebeispiele auf GitHub lässt sich ein Projekt vom Prototyp bis zur fertigen Lösung deutlich schneller realisieren.
Technische Spezifikationen der LoRa 1262-Kappe
- LoRa-Chip: SX1262
- LoRa-Frequenzbereich: 868 MHz bis 923 MHz
- Programmierbare LoRa-Bitrate: bis zu 300 kbps
- LoRa-Kommunikationsschnittstelle: SPI
- LoRa-Antenne: 108 x 9,3 mm, SMA/RP-SMA-Anschluss (Innengewinde, Innenstift), 3 dBi Gewinn
- LoRa-Sendeleistung: bis zu 22 dBm
- LoRa-Empfängerempfindlichkeit: bis zu -147 dBm (LoRa-Modus mit niedriger Bitrate)
- Stromverbrauch von LoRa: 5 V / 163,4 mA
- Unterstützte Modulationsverfahren: FSK, GFSK, MSK, GMSK, LoRa, OOK
- GNSS-Modul: ATGM336H-6N (AT6668-Chip)
- GNSS-Kommunikationsschnittstelle: UART, Standard 115200 bps (8N1)
- Unterstützte GNSS-Systeme: GPS, QZSS, BD2, BD3, GALILEO, GLONASS
- Unterstützte Bands:
- BDS: B1I + B1C
- GPS / QZSS / SBAS: L1
- GALILEO: E1
- GLONASS: R1
- Anzahl der GPS-Kanäle: 50
- Positioniergenauigkeit: < 1,5 m (CEP50)
- Positionsaktualisierungsrate: bis zu 10 Hz
- GPS-Protokoll: NMEA 0183 v4.1
- GNSS-Empfindlichkeit:
- Tracking: -162 dBm
- Aufnahme: -160 dBm
- Kaltstart: -148 dBm
- Zeit bis zur Positionierung (TTFF):
- Kaltstart: 23 Sek.
- Heißstart: 1 Sek.
- GNSS-Stromverbrauch (Modul eingeschaltet): 33,1 mA
- Stromversorgung: 5 V
- Abmessungen: 84 x 24 x 15,2 mm
- Gewicht: 34 g (mit Antenne)

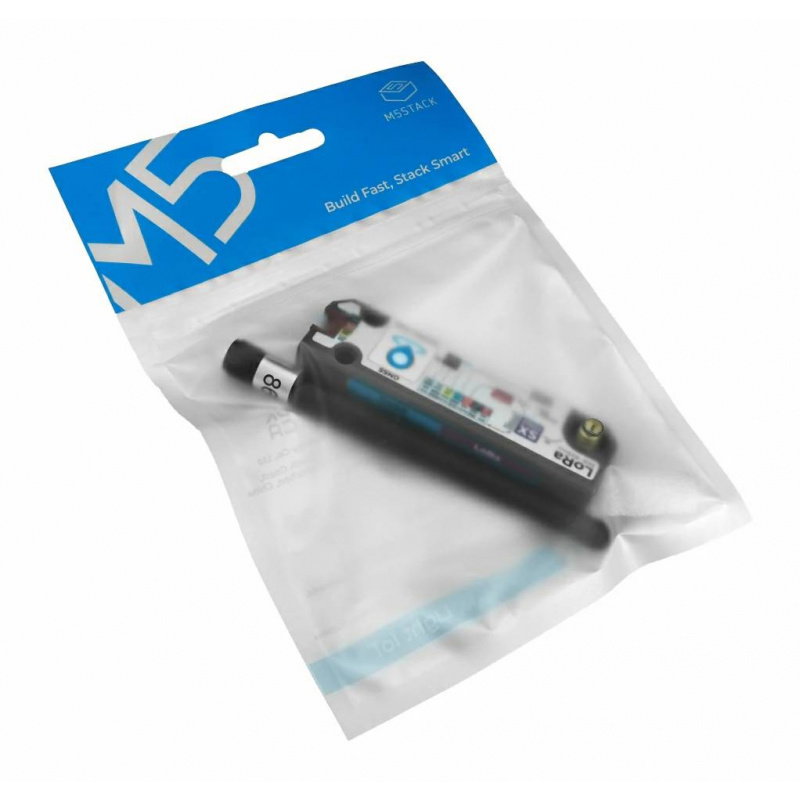

Inhalt des Sets
- 1x Cap LoRa 1262
- 1x LoRa SMA-Antenne

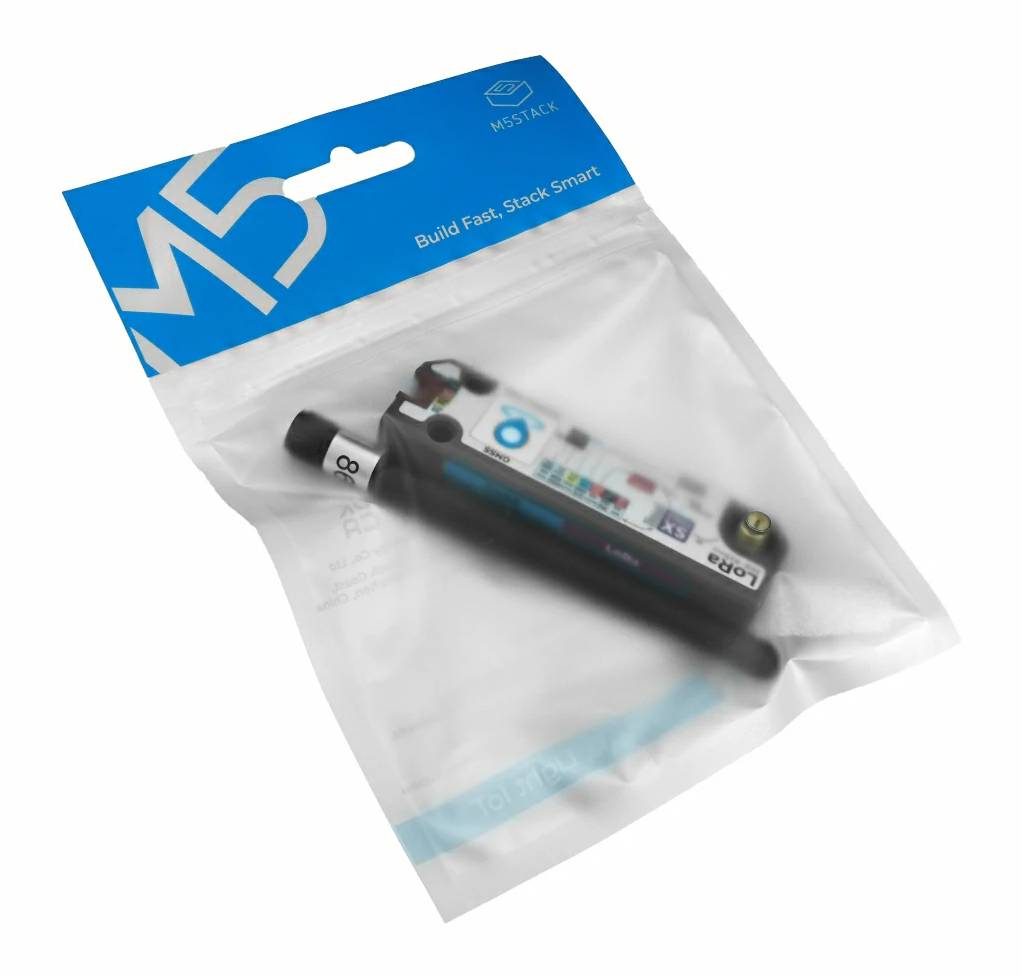

Im Set enthaltene Elemente.
