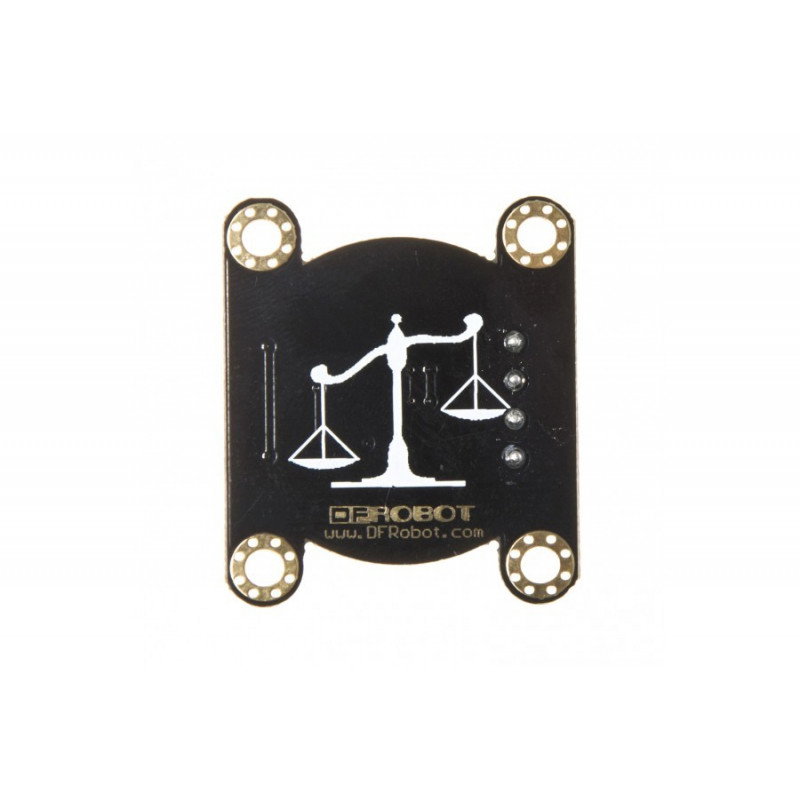

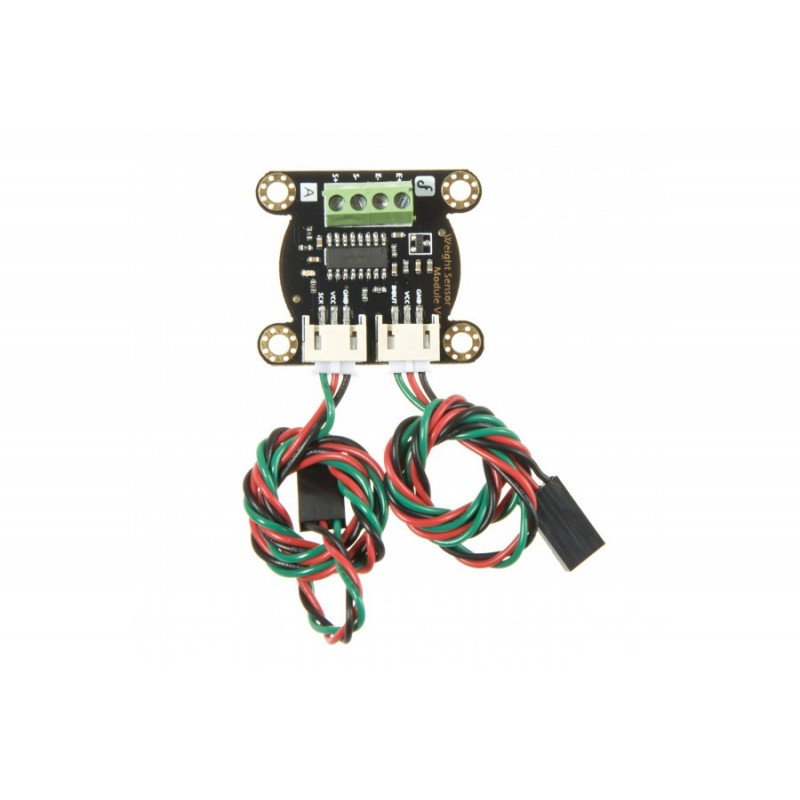

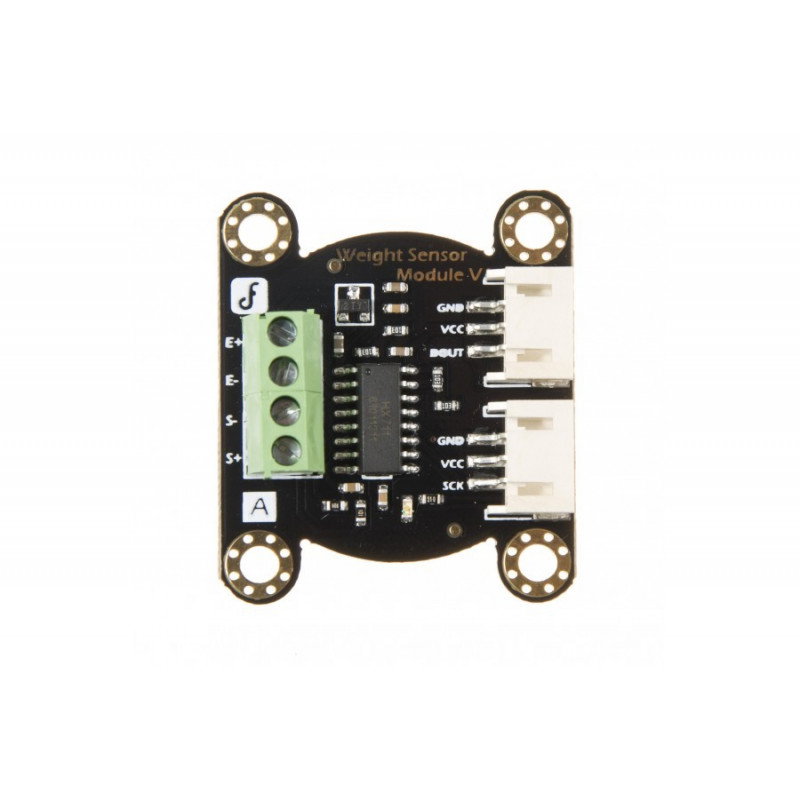

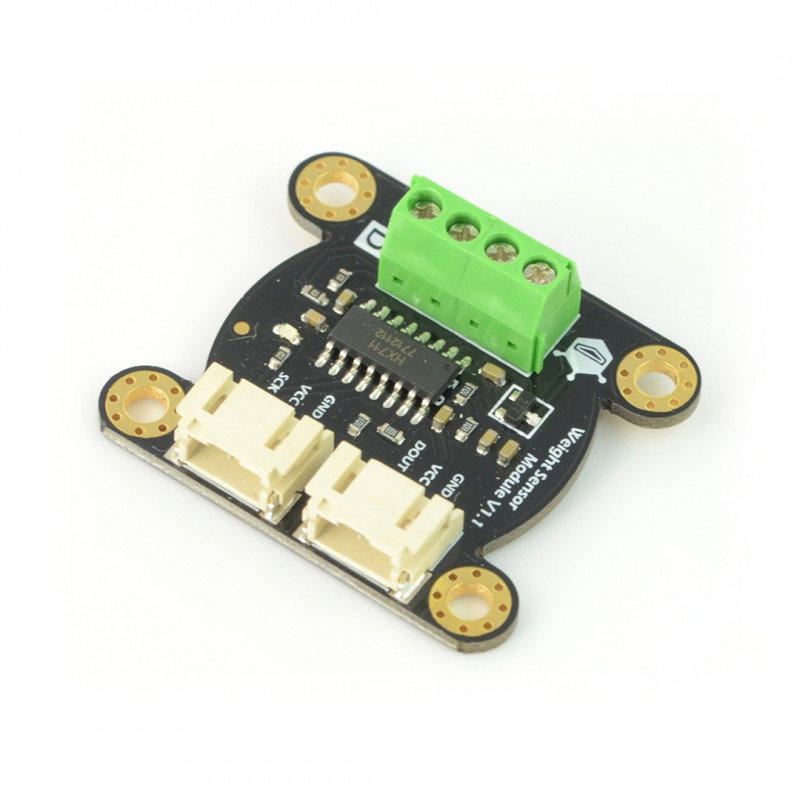

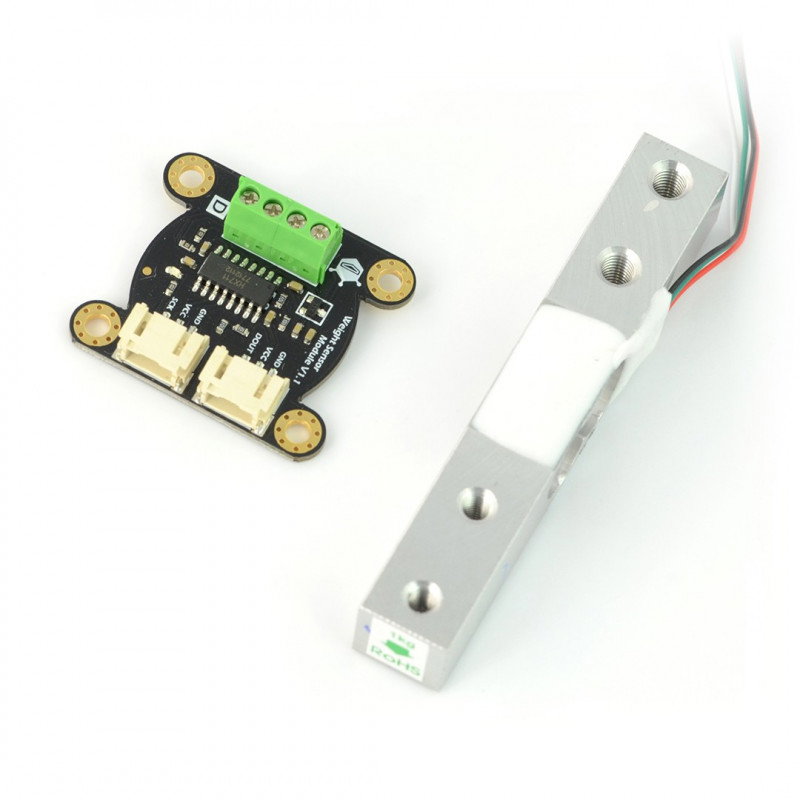

Produktbeschreibung: DFRobot Gravity - digitaler Drucksensor 1 kg (10 N)
Der Drucksensor für Arduino arbeitet im Bereich bis 1 kg . Basierend auf dem HX711-Chip verfügt es über einen 24-Bit-Analog-Digital-Wandler zur Skalierung der Waage und zur Steuerung von Anwendungen für den direkten Anschluss an die Wägezelle.
Verbindung
Das Konvertermodul hat vier Schraubanschlüsse zum Anschluss eines DMS-Balkens. Die Versorgungsspannung des Konverters beträgt 2,6 V bis 5,5 V. Das Anschließen des Moduls an Arduino ist dank des verwendeten Gravity-Anschlusses einfacher.

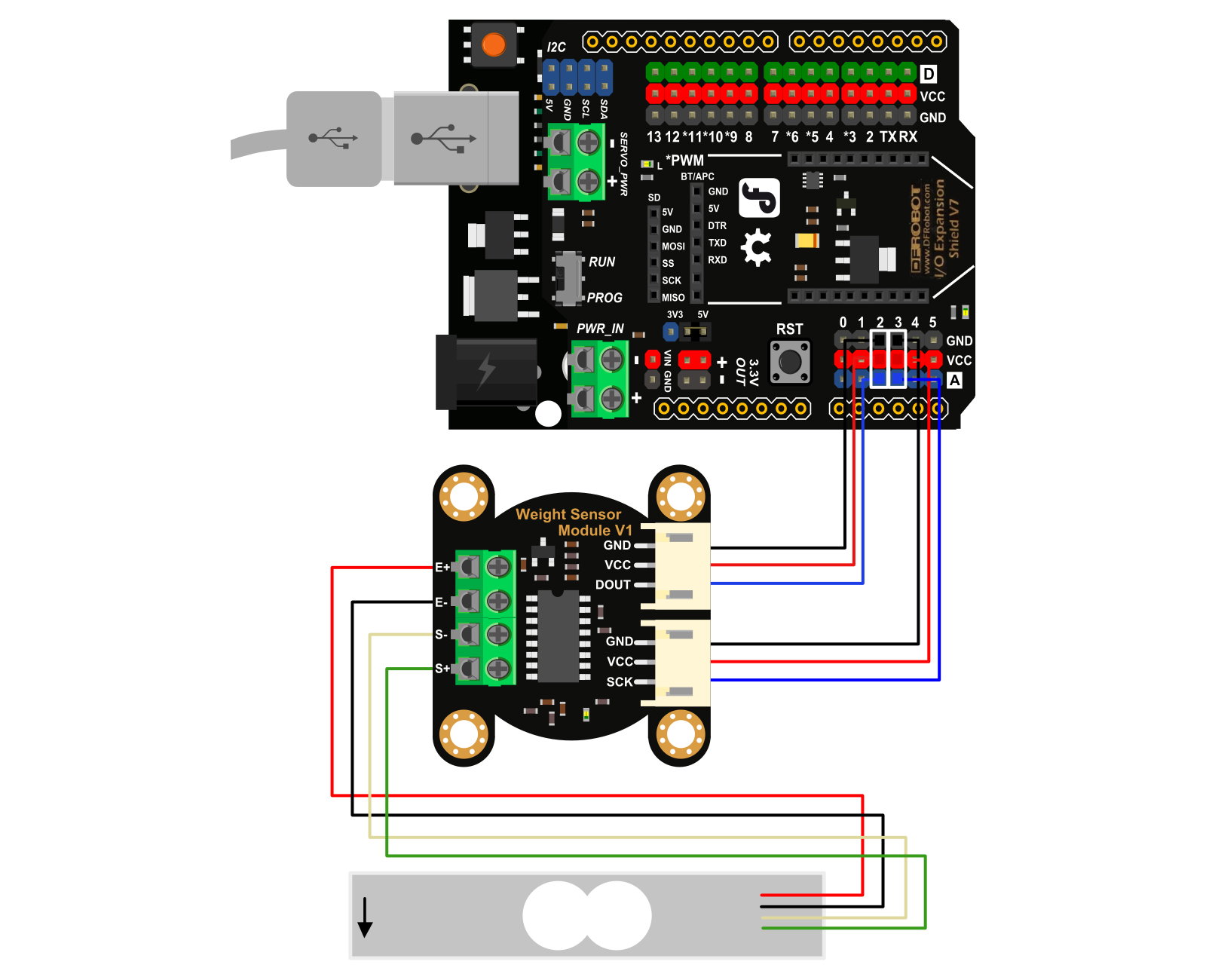

Anschlussbeispiel mit Arduino.
Spezifikation
- Analog-Digital-Wandler:
- Versorgungsspannung: von 2,6 V bis 5,5 V
- Chip: HX711
- zwei Eingangskanäle
- aktiver rauscharmer PGA mit wählbarer Verstärkung von 32, 64 und 128
- Spannungsregler für Zellen und analoge ADC-Stromversorgung
- Oszillator, der keine externen Komponenten benötigt
- Power-on-Reset
- Einfache digitale Steuerung und serielle Schnittstelle: Pin-Steuerung, keine Programmierung erforderlich
- 10 SPS oder 80 SPS Ausgangsdatenbereich wählbar
- Arbeitstemperatur: von -40 ° C bis 85 ° C
- Dehnungsmessbalken:
- Betriebsspannung: 5V bis 15V
- Messbereich: 1 kg (ca. 10 N)
- Ausgangsfrequenz: 1 mV / V
- Nullpunktverschiebung: 0,05 / 0,03 % FS
- Nullpunktverschiebungstemperatur: 0,05 / 0,03 % FS / 10 °C
- Nullausgang: ± 0,1 mV / V
- Eingangsimpedanz: 1055 Ω ± 15 Ω
- Ausgangsimpedanz: 1000 Ω ± 15 Ω
- Überlast: 200 % vom Skalenendwert
- Ausgang: analog
- Abmessungen: 38 x 33 mm

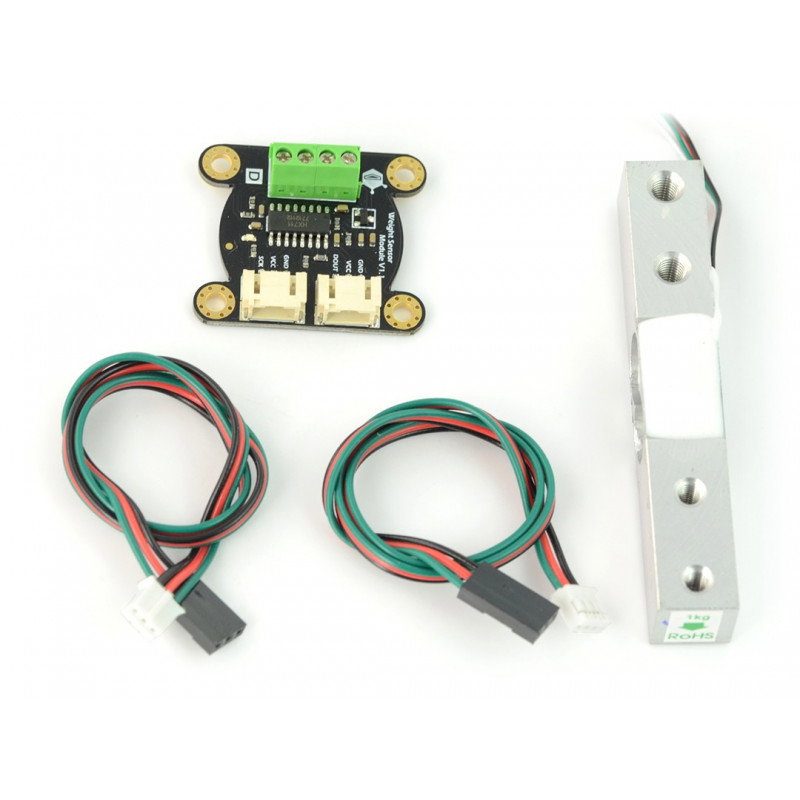

DFRobot Gravity - digitaler Drucksensor 1 kg (10 N) .

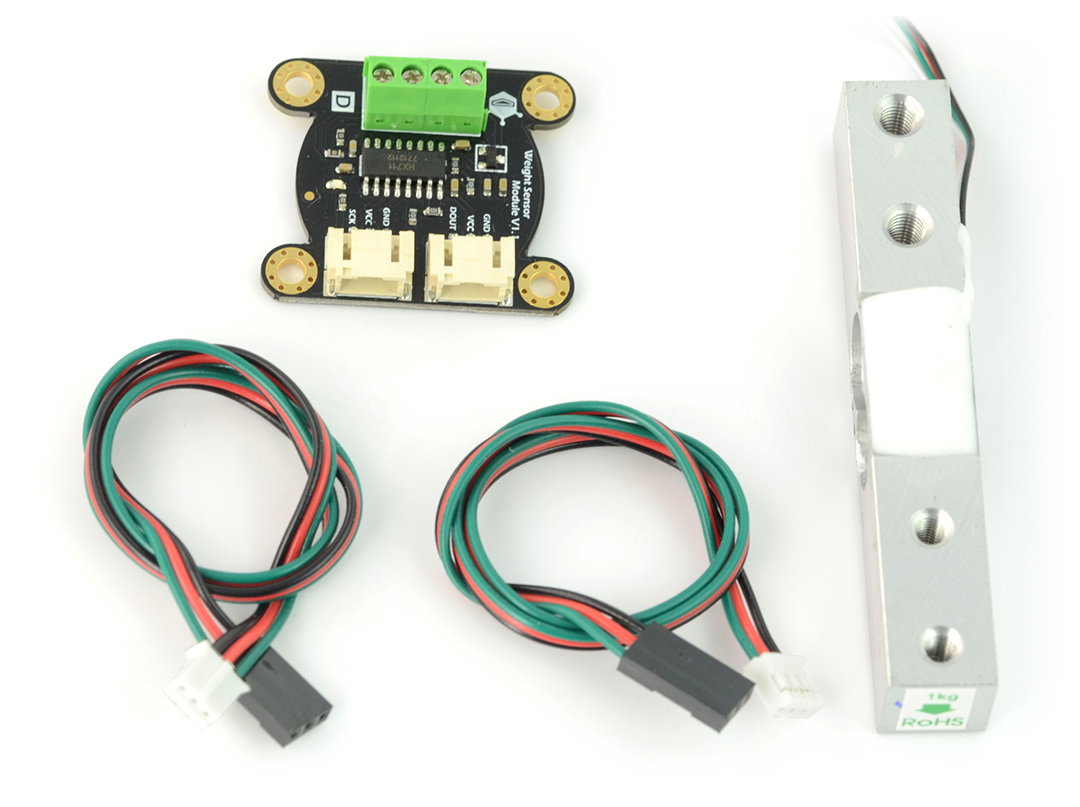

Satz enthält
- 1x DMS-Balken
- 1x Analog-Digital-Wandler
- 2x Schwerkraftkabel
