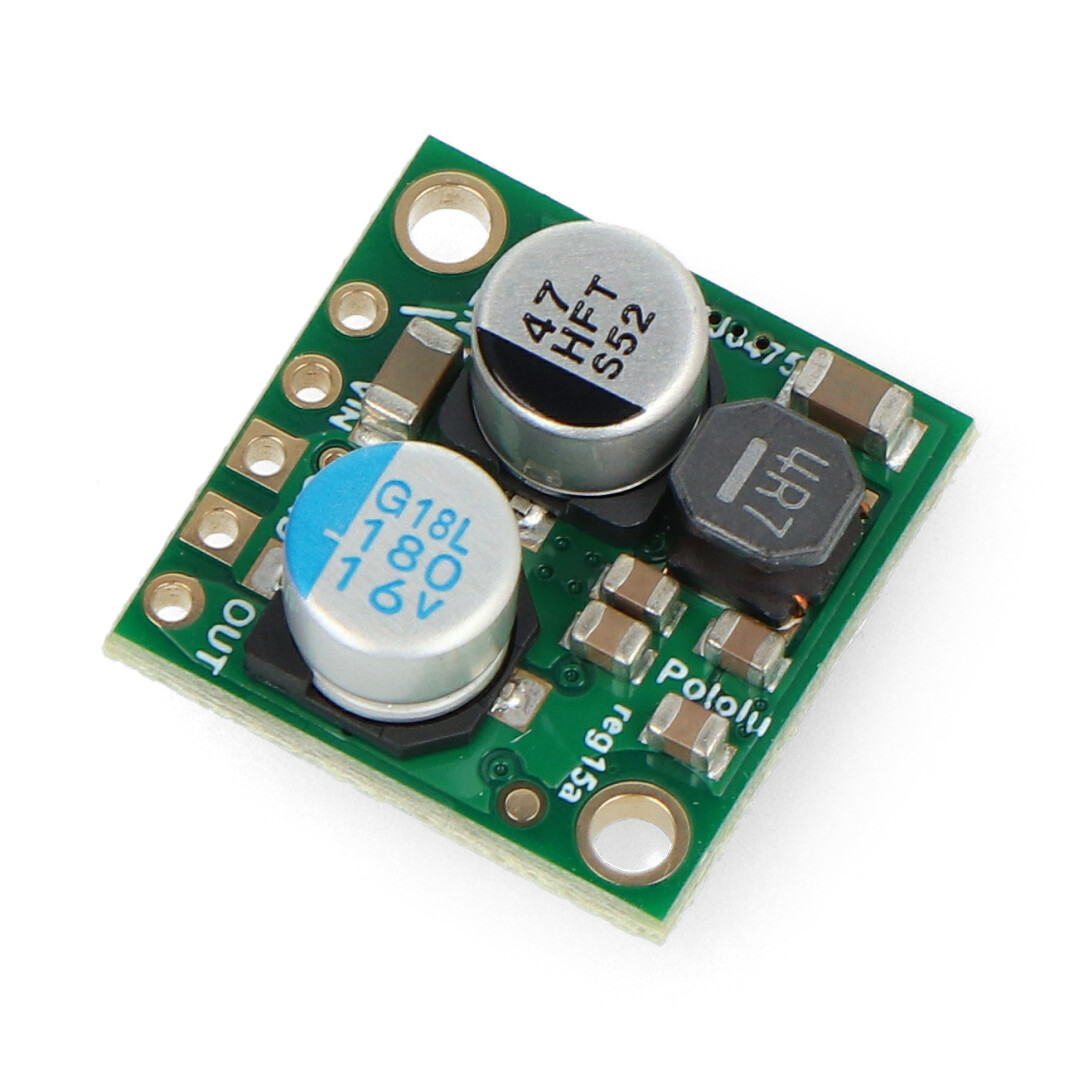

D24V25F9 - Abwärtswandler - 9V 2.5A - Pololu 2854
Abwärtswandler mit einer Ausgangsspannung von 9 V. Der maximale Eingangsstrom ist abhängig von der Eingangsspannung und der Last. Die Versorgungsspannung liegt in einem weiten Bereich von 10,5 V bis 38 V. Die Abmessungen des Moduls betragen 17,8 x 17,8 mm.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: D24V25F9 - Abwärtswandler - 9 V 2,5 A
Abwärtswandler für die Versorgung von Schaltkreisen, die mit 9 V arbeiten. Der Vorteil des Systems ist der weite Eingangsspannungsbereich von 10,5 V bis zu 38 V. Das Modul D24V25Fx erlaubt eine Stromaufnahme von bis zu 2,5 A.
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.

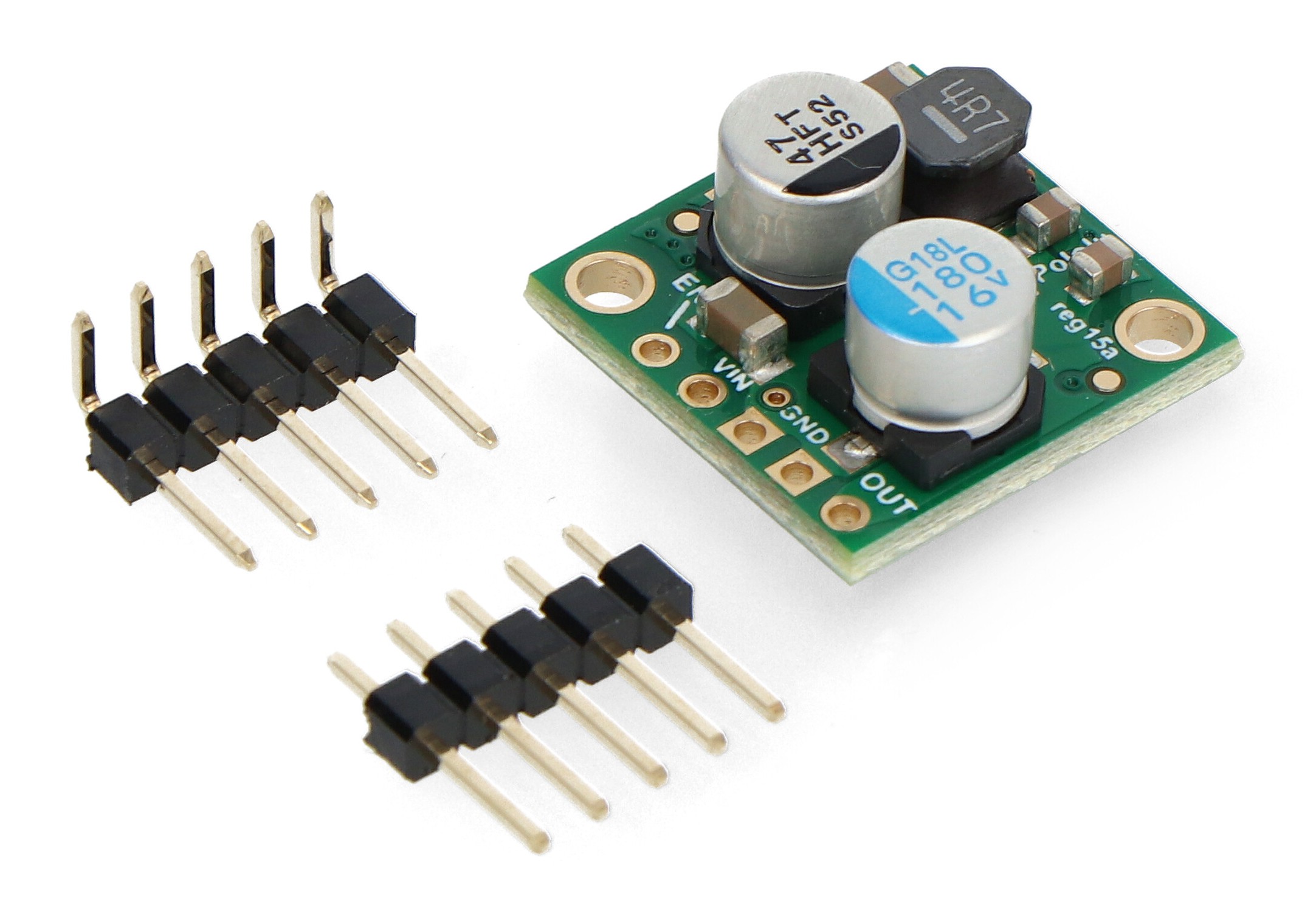

Inhalt des Bausatzes.
Steckverbinder

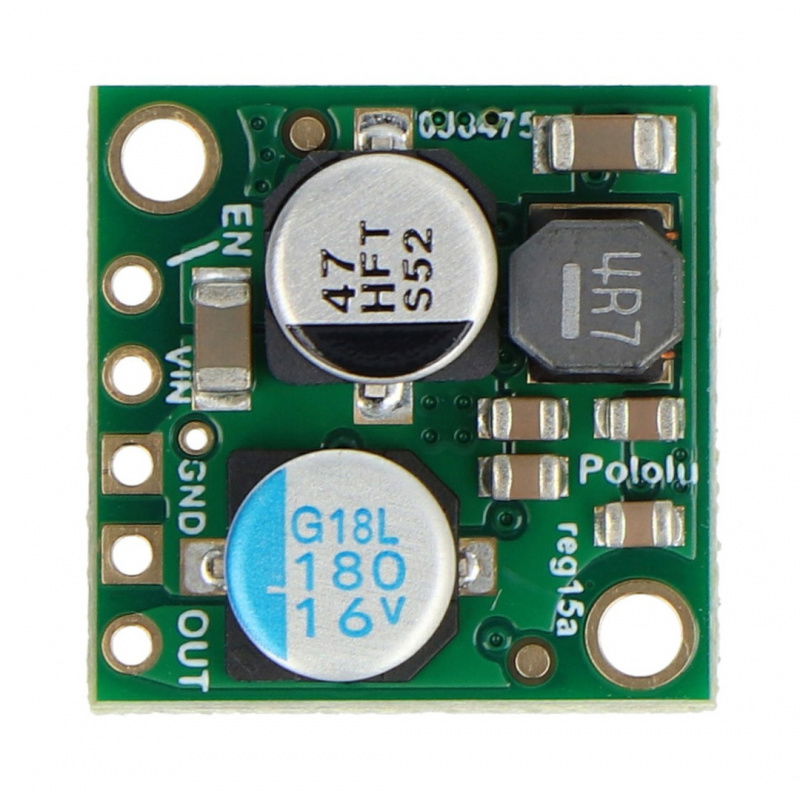

Die Anschlüsse sind auf der Platine entsprechend gekennzeichnet. Die Pinbelegung ist 2,54 mm (übliche Goldstiftstecker). Das Modul kann in eine Kontaktplatine eingesteckt, über Drähte verbunden oder in eine eigene Platine eingelötet werden.
| Stift | Beschreibung |
|---|---|
| VIN | Eingangsspannung. |
| GND | Massepotential. |
| VOUT | Ausgangsspannung. |
| AKTIVIEREN . | Das Anlegen einer niedrigen Spannung (unter 0,6 V) versetzt die Schaltung in einen stromsparenden Zustand (ca. 20 μA). Der Pin wird über einen 100 kΩ-Widerstand auf die Versorgungsspannung gezogen, so dass die Schaltung standardmäßig eingeschaltet ist. |
Technische Daten
- Eingangsspannung: 10,5* V bis 38 V
- Ausgangsspannung: 9 V
- Genauigkeit der Ausgangsspannung: ±4% (Bereich 8,64 V bis 9,36 V)
- Maximaler Eingangsstrom: abhängig von Eingangsspannung und Last;
für 12 V VIN und 2,5 A VOUT beträgt etwa 2,1 A - Wirkungsgrad von 85% bis 95%
- Integrierter Schutz: Kurzschluss, Überhitzung, Verpolungsschutz und Soft-Start-Funktion
- Zwei Befestigungslöcher mit 2,2 mm Durchmesser
- Abmessungen: 17,8 x 17,8 x 9 mm
- Gewicht (ohne Stecker): 2,6 g
* Mindestwert abhängig von der Abfallspannung

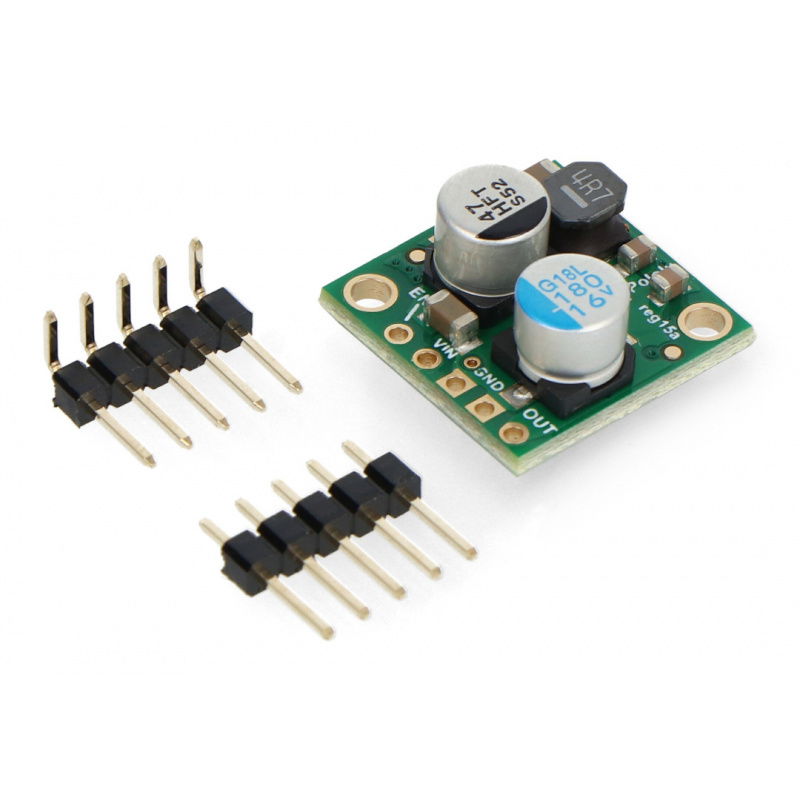

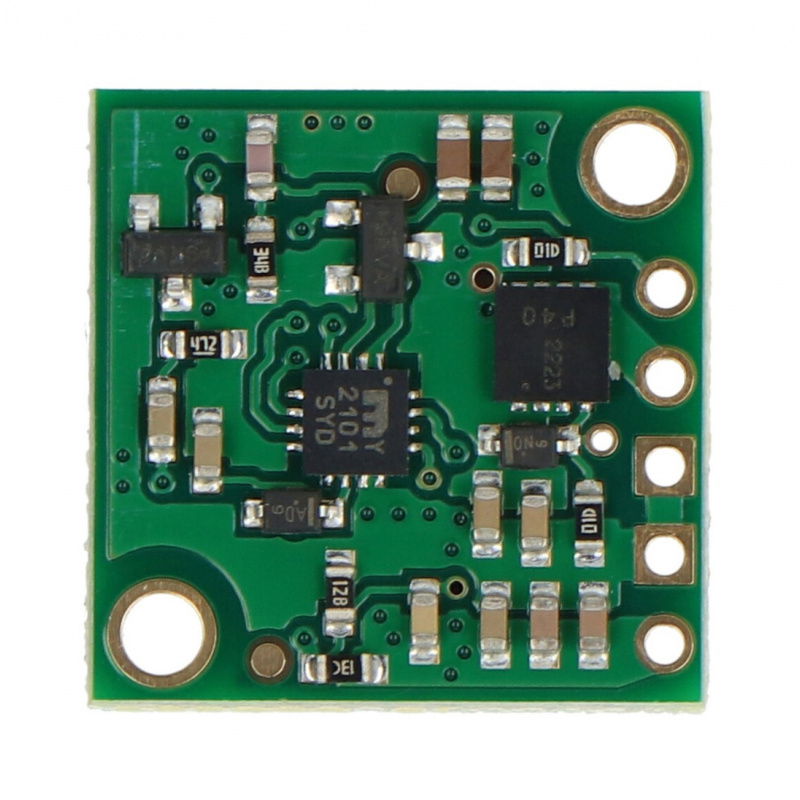

D24V25F9 - Abwärtswandler - 9 V 2,5 A.

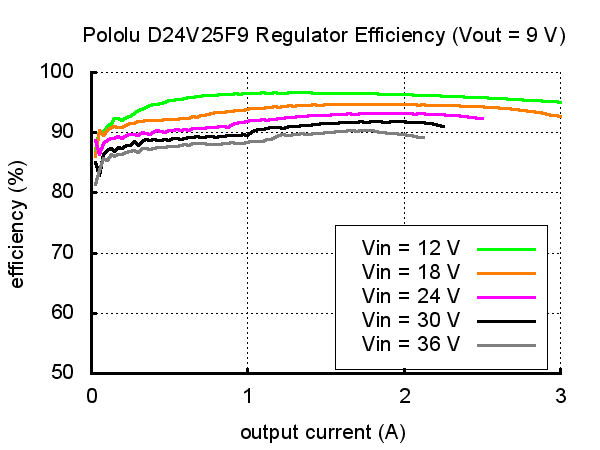

Wirkungsgrad der Schaltung.
System-Wirkungsgrad
Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out)/(Power in). Dies ist ein sehr wichtiger Parameter bei der Arbeit mit tragbaren Energiequellen (Batterien und Akkus), bei denen die Betriebszeit pro Ladezyklus eine Rolle spielt. Der Wirkungsgrad dieser Impulsschaltung liegt bei etwa 85 % bis 95 %.
Drop-out-Spannung
Ein Parameter, der in der Dokumentation als Drop-Out-Spannunge ist für den korrekten Betrieb der Schaltung notwendig, die minimale Differenz zwischen Eingangs- und Ausgangsspannung. Wenn die Drop-Out-Spannung beispielsweise 1 V beträgt und die gewünschte Ausgangsspannung 5 V ist, sollte der Wert der Versorgungsspannung höher als 6 V sein. Die folgenden Abbildungen zeigen den Wert der Drop-Out-Spannung für die D24VxFx-Wechselrichter.
Drop-Out-Spannung.
Nützliche Links
| Name | Wert |
|---|---|
| Länge | 18mm |
| Breite | 18mm |
| Höhe | 9mm |
| Stromspannung aus | 10,5 V |
| Stromspannung Nieder | 38 V |
| Ausgangsspannung ab | 9,0 V |
| Die Spannung des Ausgangs an | 9,0 V |
| Nominale Ausgangsspannung | 9,0 V |
| Aktuelle Effizienz | 2,5A. |
| Stabilisator - Typ | Impuls |
| Stabilisator - Typ | Absteigen |
| Breite | 8 cm |
| Höhe | 9,5 cm |
| Tiefe | 0,8 cm |
| Gewicht | 0,004 kg |
