Produktbeschreibung: RP2040-Tiny - RP2040 Mikrocontroller Board - externes USB-Modul - Waveshare 24665
Das RP2040-Tiny Entwicklungsboard von Waveshare, ist ein kleines Modul, das auf dem beliebten RP2040 Mikrocontroller basiert, der vom Raspberry Pi Pico bekannt ist. Es verfügt über einen Dual-Core Cortex M0+ Prozessor mit einer maximalen Taktrate von 133 MHz, 264 kB SRAM-Cache und 2 MB externen Flash-Speicher. Das Modul ist mit einem 8-poligen FPC-Anschluss ausgestattet, an den die mitgelieferte USB-Typ-C-Buchsenleiste angeschlossen werden kann. Die On-Chip-USB1.1-Schnittstelle ermöglicht sowohl die Kommunikation mit einem Computer als auch die Programmierung. Die Plattform unterstützt Programmiersprachen wie MicroPython und C/C++. Das Board ist außerdem mit einer RGB-LED - WS2812 - ausgestattet.

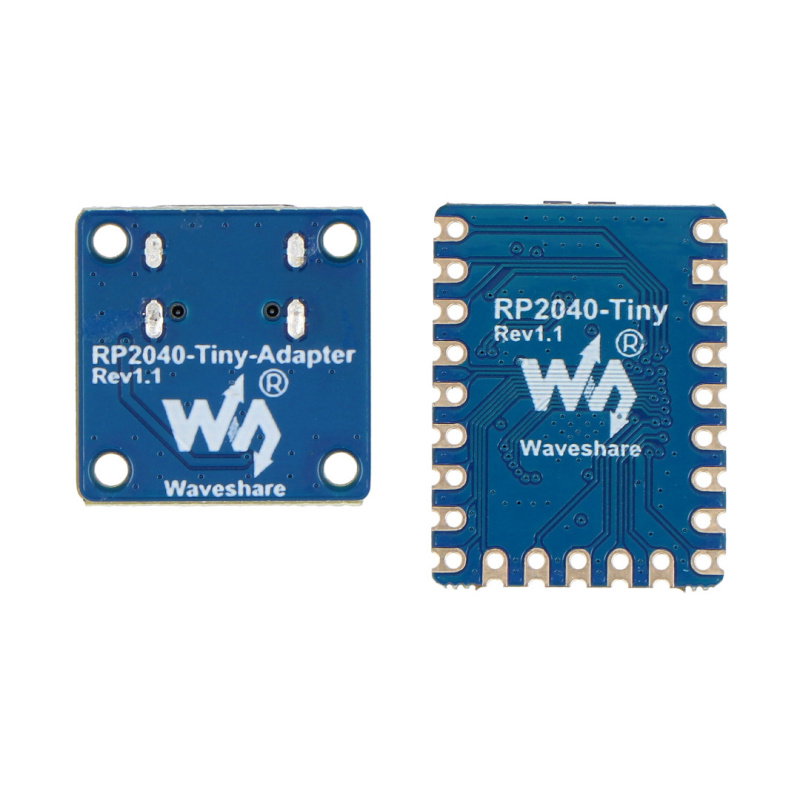

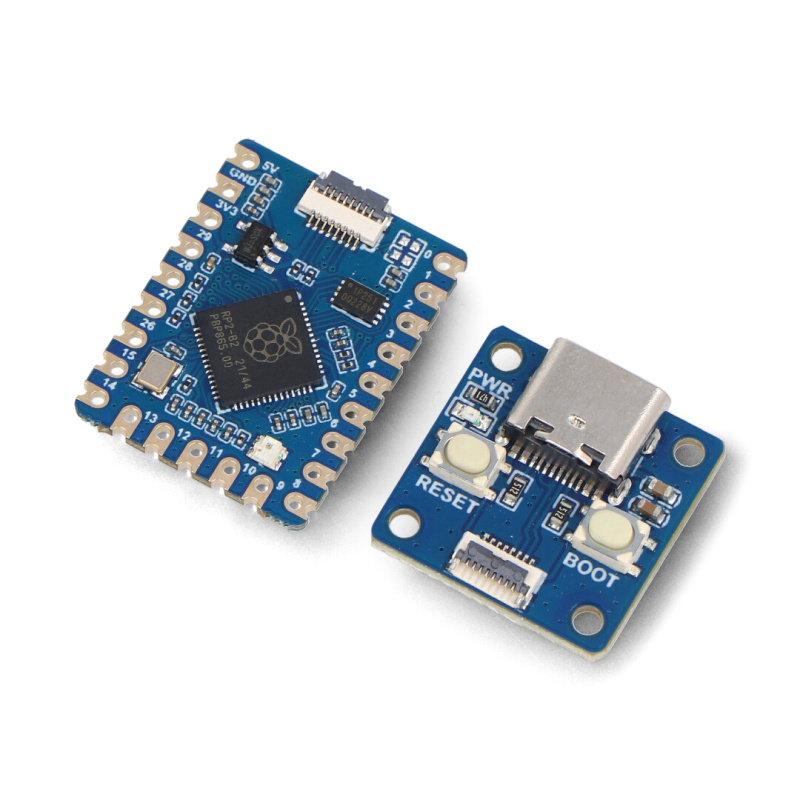

RP2040-Tiny - Platine mit RP2040 Mikrocontroller - externes USB-Modul - Waveshare 24665.
Ein zusätzlicher 2 MB Flash-Speicherchip erweitert die Anwendungsmöglichkeiten des Chips.
Hauptmerkmale des RP2040-Mikrocontrollers
- Dual-Core-Prozessor - Cortex M0+ getaktet mit bis zu 133 MHz, bietet hohe Rechenleistung.
- Großer Arbeitsspeicher - 264 kB SRAM.
- Externer Programmspeicher - ein zusätzlicher 2 MB Flash-Speicherchip erweitert die Anwendungsmöglichkeiten des Chips.
- Viele gängige Schnittstellen - darunter: I2C, SPI, ADC, PWM, UART, USB.
- 8 programmierbare Ein-/Ausgänge (PIO) - ermöglichen die einfache Integration von kundenspezifischen Schnittstellen und beschleunigen den Prozessorbetrieb.
- Bootloader - schnelle Drag-and-Drop-Programmierung über USB.
- Eingebauter Temperatursensor.
- Unterstützung für MicroPython und C/C++ Sprachen.

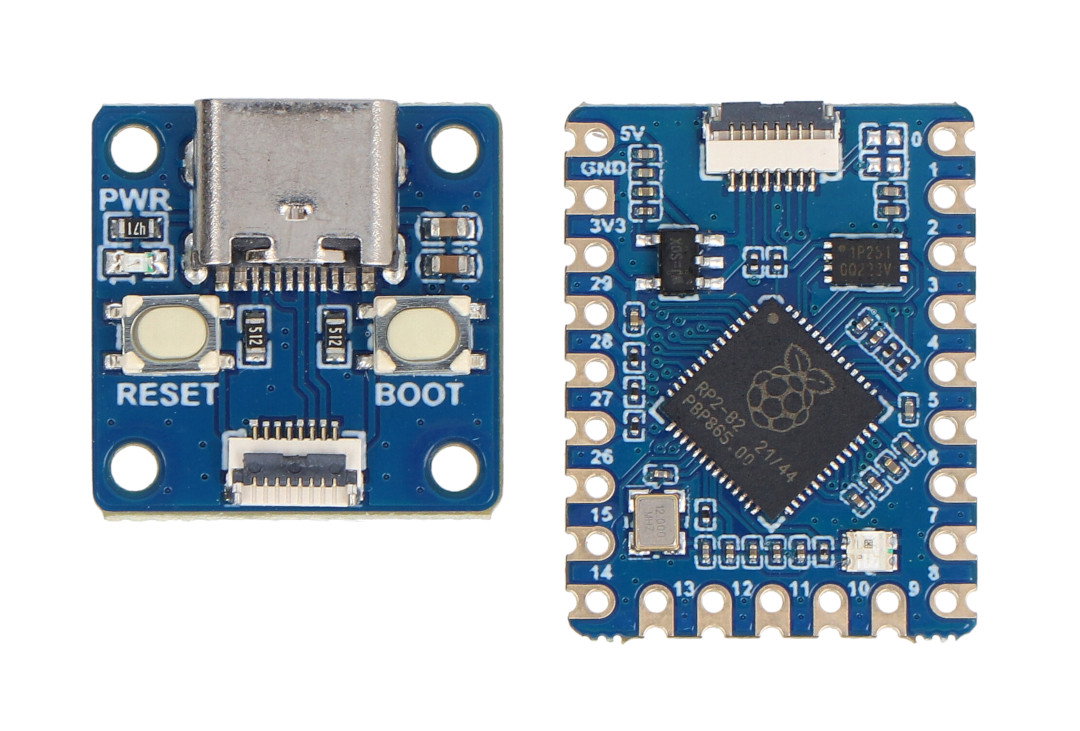

Bauteil-Layout auf der Platine
- 1 - FPC-Anschluss - 8-poliger Anschluss mit 0,5 mm Raster für optionales USB-Modul.
- 2 - RT9193-33 - Spannungsregler mit einer Kapazität von bis zu 500 mA.
- 3 - W25Q16JVUXIQ - 2 MB Flash-Speicherchip.
- 4 - RP2040 - Haupt-Mikrocontroller mit Dual-Core Cortex M0+ Prozessor.
- 5 - WS2812 - RGB LED.
Auf der Platine enthaltene Elemente.

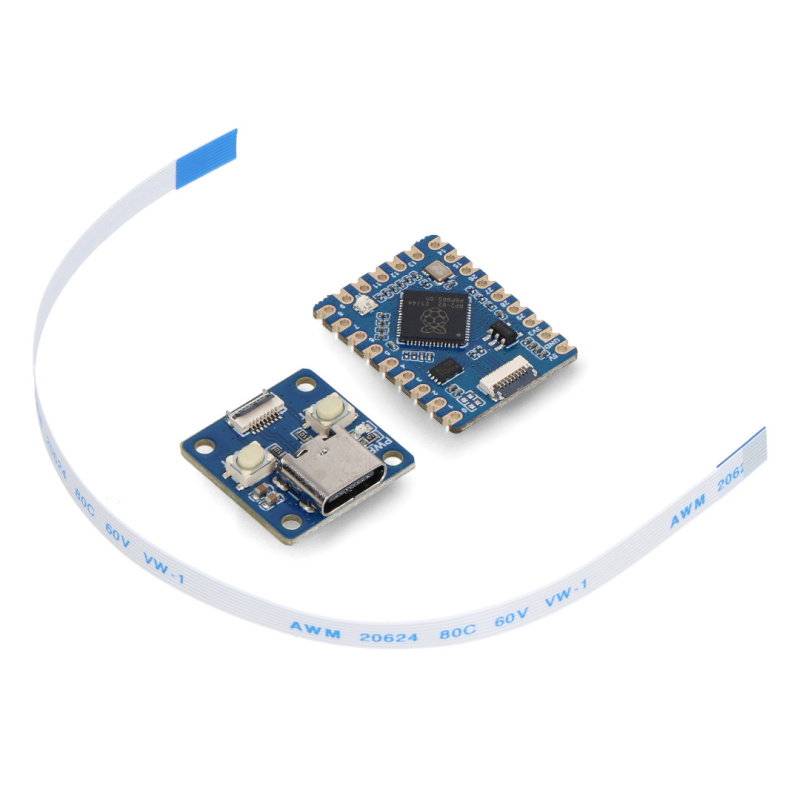

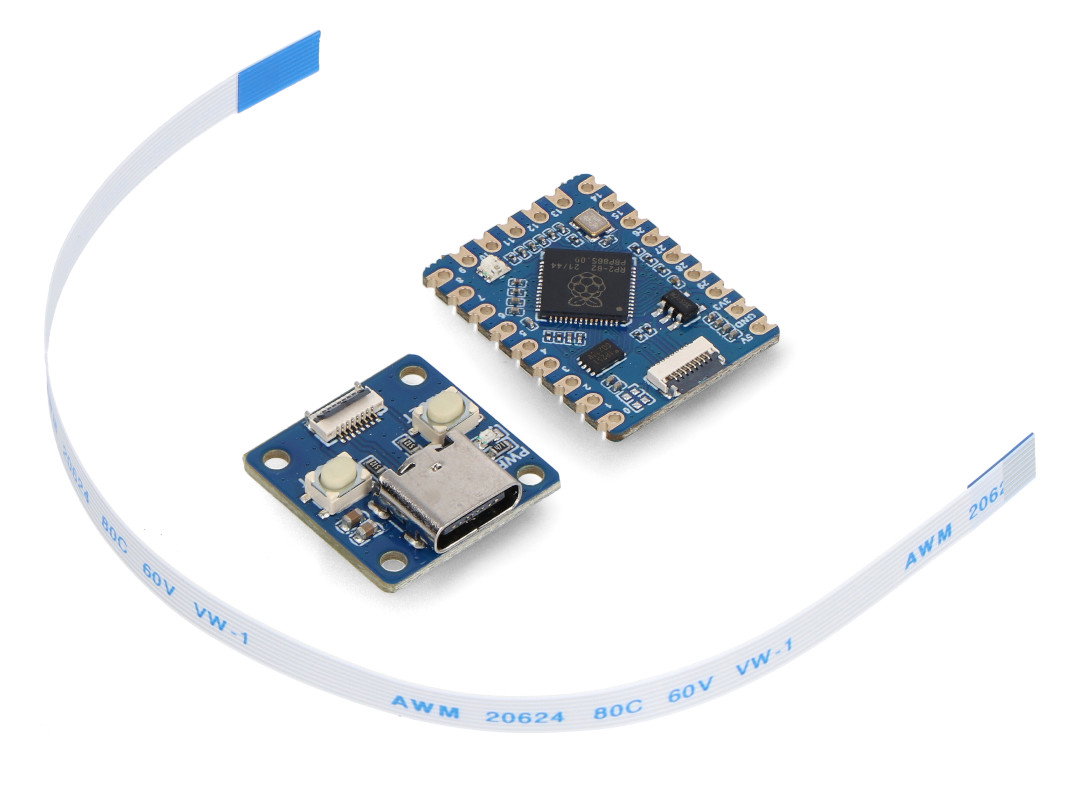

Im Bausatz enthaltene Elemente.
Technische Daten des Moduls
- Eingebetteter Chip: RP2040
- Prozessor: Dual-Core ARM Cortex-M0+ 133 MHz
- SRAM: 264 kB
- Flash-Speicher: 2 MB
- 20 GPIO-Anschlüsse
- Verfügbare Schnittstellen: I2C, SPI, UART, ADC, PWM, USB1.1
- Eingebauter Spannungsregler: RT9193-33
- FPC-Anschluss: 8-polig, 0,5 mm Raster
- USB-Modul: Typ-C-Buchse
- Tasten: Boot und Reset
- RGB-LED: WS2812
- Pins mit Castellated Holes Technologie hergestellt
- Abmessungen: 23,5 x 18 mm
Inhalt des Kits
- 1x RP2040-Tiny - Platine mit RP2040 Mikrocontroller - externes USB-Modul - Waveshare 24665
- 1x Adapter mit USB Typ C Buchse
- 1x FPC-Band, 8-pi, 15 cm Länge
