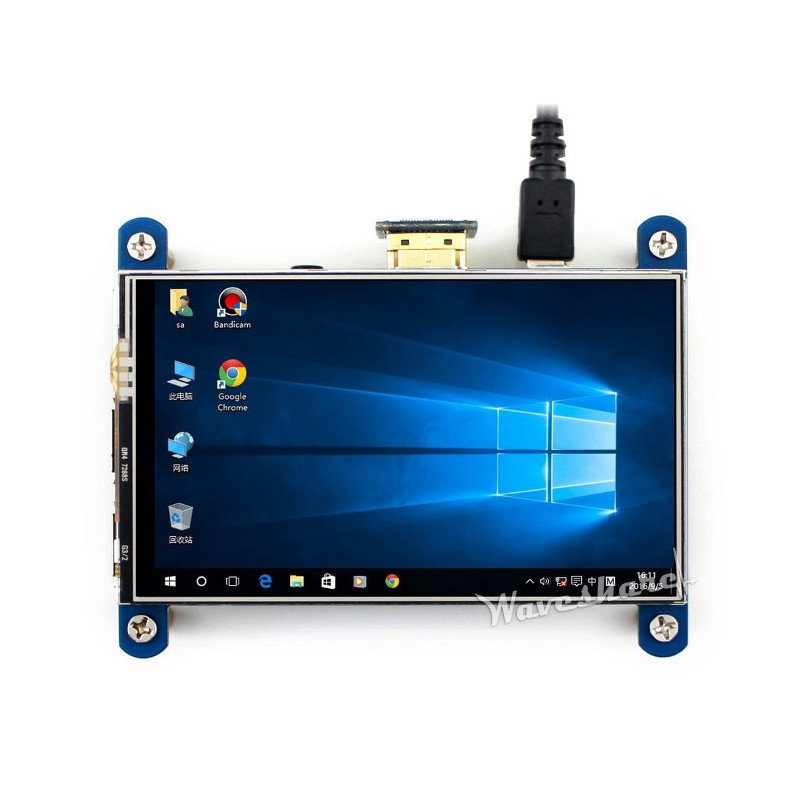

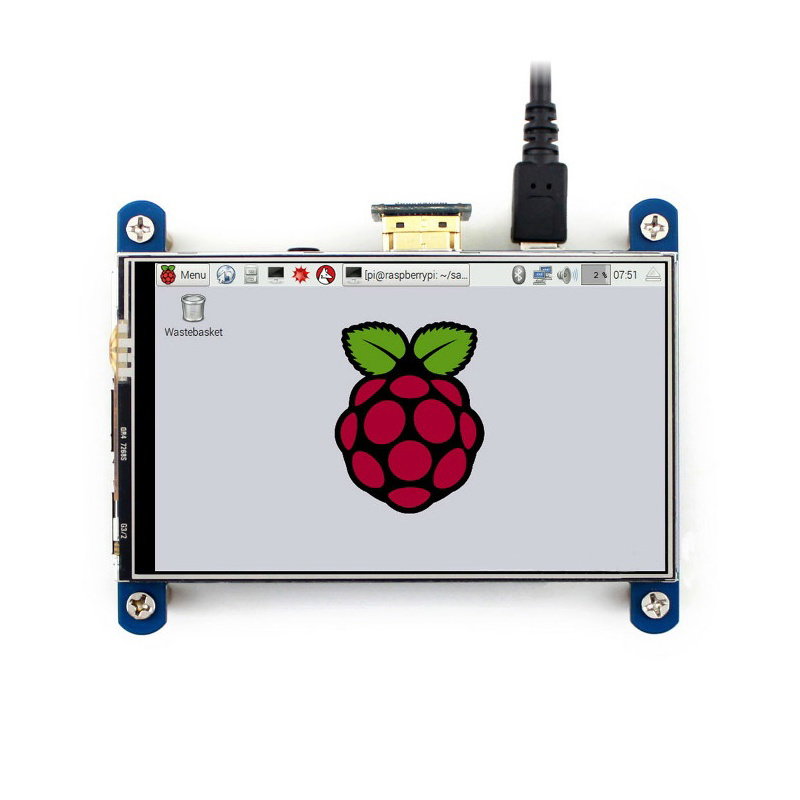

Produktbeschreibung: Resistiver IPS-Touchscreen LCD 4 '' 800x480px HDMI + GPIO für Raspberry Pi - Waveshare 12030
Touchscreen, resistiv 4" für Raspberry Pi mit einer Auflösung von 800 x 480 px. Es funktioniert mit jeder 40-Pin-Version des Raspberry Pi über HDMI- und GPIO-Pins - entsprechende Anschlüsse sind im Set enthalten.
Das Gerät kommuniziert über den HDMI-Anschluss (Bild) und die GPIO-Pins (Touch).

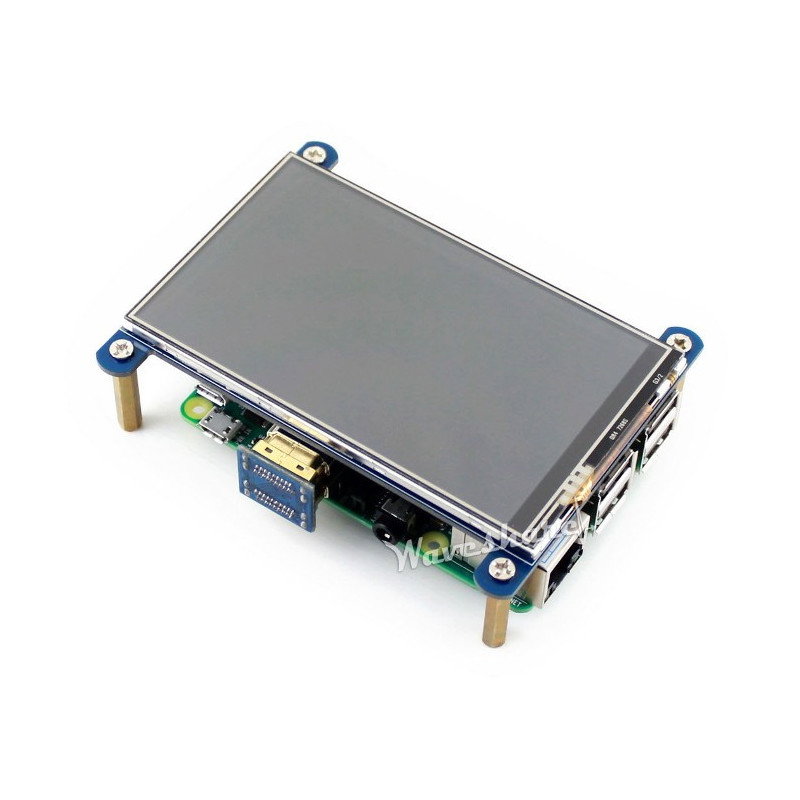

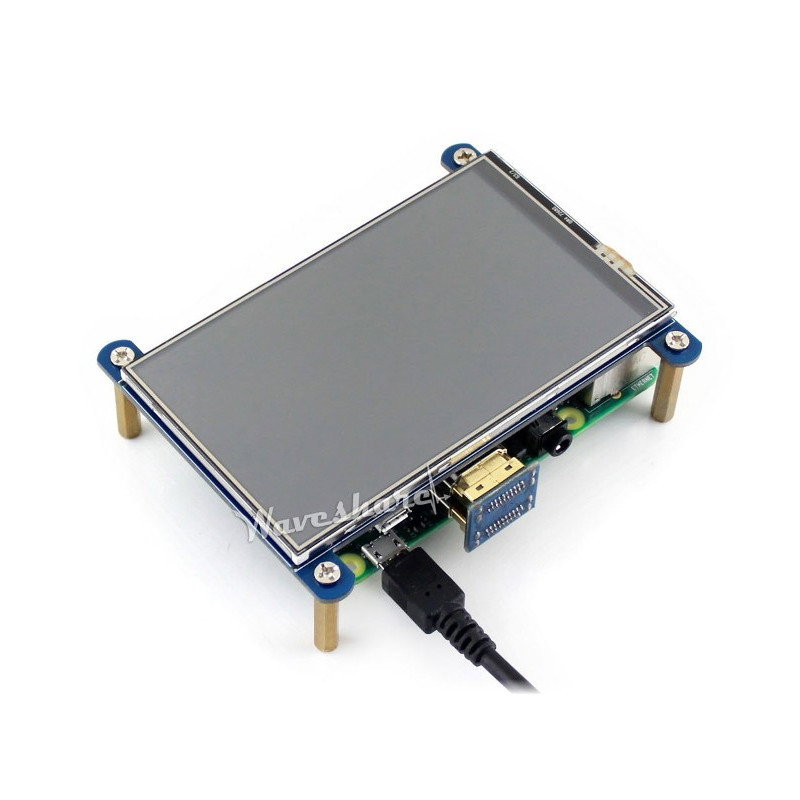

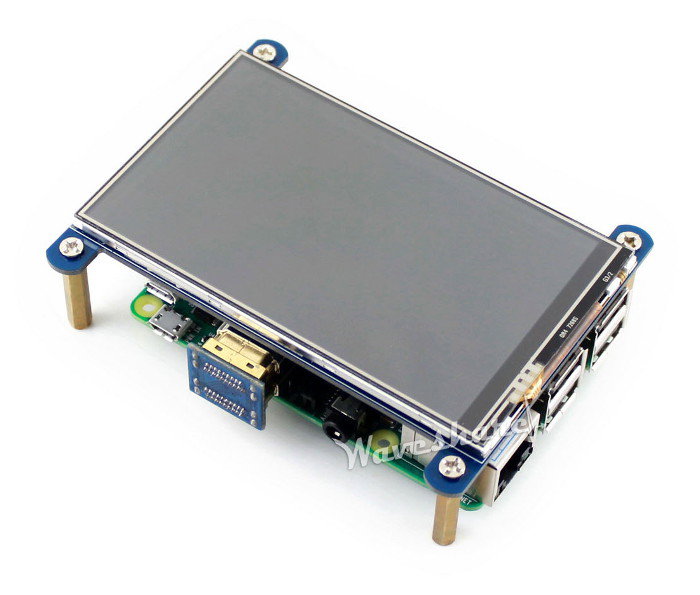

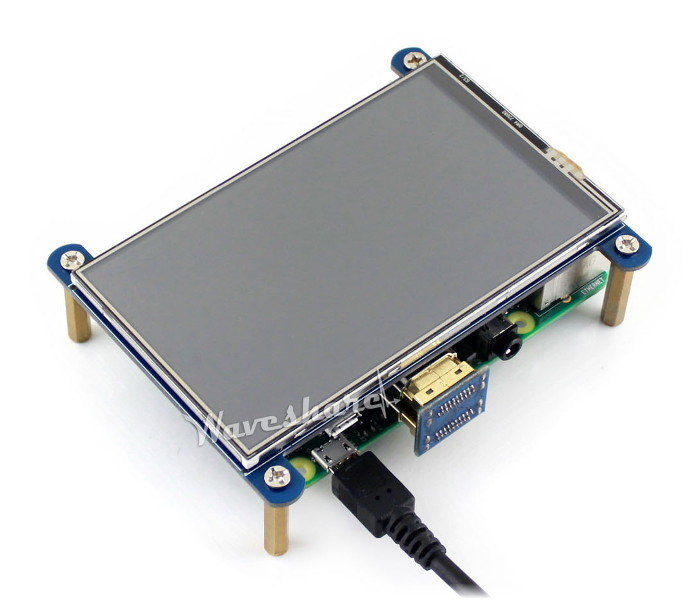

Ein Beispiel für die Verbindung des Bildschirms mit einem Raspberry Pi .
Verbindung mit dem Raspberry Pi
Um den Bildschirm zu betreiben, stecke das Gerät auf die GPIO-Pins des Raspberry Pi und montiere den HDMI-Stecker.
Software
Der Hersteller hat das Betriebssystem mit installierten Treibern vorbereitet. Das System sollte mit einem geeigneten Programm, zB WinZip, entpackt und mit dem Programm Win32 Disk Imager auf die Karte hochgeladen werden.
Eine ausführliche Beschreibung zum Anschließen und Installieren von Treibern ohne Änderung des Raspberry-Pi-Systems und das Image des fertigen Systems finden Sie auf der Website des Herstellers . Treiber können auch manuell auf einem bestehenden Betriebssystem installiert werden – Details finden Sie im Benutzerhandbuch .
Screenshot des Win32 Disk Imager -Programms, nachdem Sie das System ausgewählt haben, klicken Sie einfach auf die Schaltfläche Schreiben und warten Sie, bis der Installationsvorgang abgeschlossen ist.
GPIO-Schnittstelle
| Pin-GPIO | Symbol | Beschreibung |
|---|---|---|
| 1, 17 | 3,3 V | Stromversorgung 3,3 V. |
| 2, 4 | 5V | Stromversorgung 5 V. |
| 3, 5, 7, 8, 10, 11, 12, 13, 15, 16, 18, 24 | NC | Nicht verbunden. |
| 6, 9, 14, 20, 25 | Masse | Masse. |
| 19 | TP_SPI | SPI-Schnittstellendateneingang für das Touchpanel. |
| 21 | TP_SO | Die Datenausgabe der SPI-Schnittstelle für das Touchpanel. |
| 22 | TP_IRQ | Das Unterbrechen des Touchpanels, das Erfassen der Berührung setzt den Low-Zustand. |
| 23 | TP_SCK | SPI-Taktsignal für das Touchpanel. |
| 26 | TP_CS | Chipauswahl für das Touchpanel. |

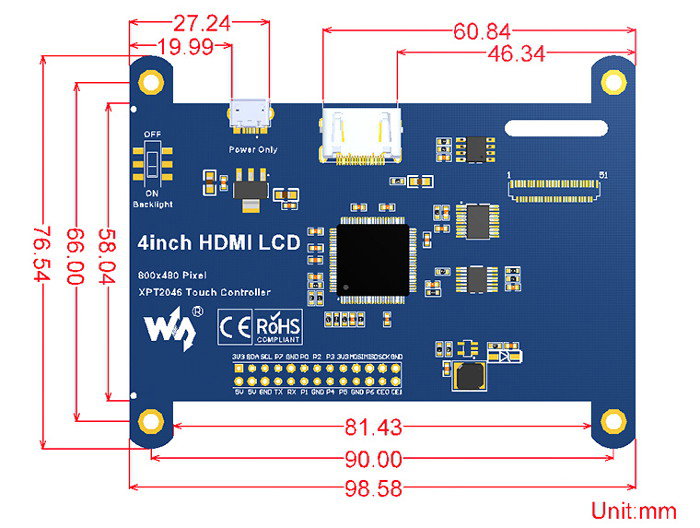

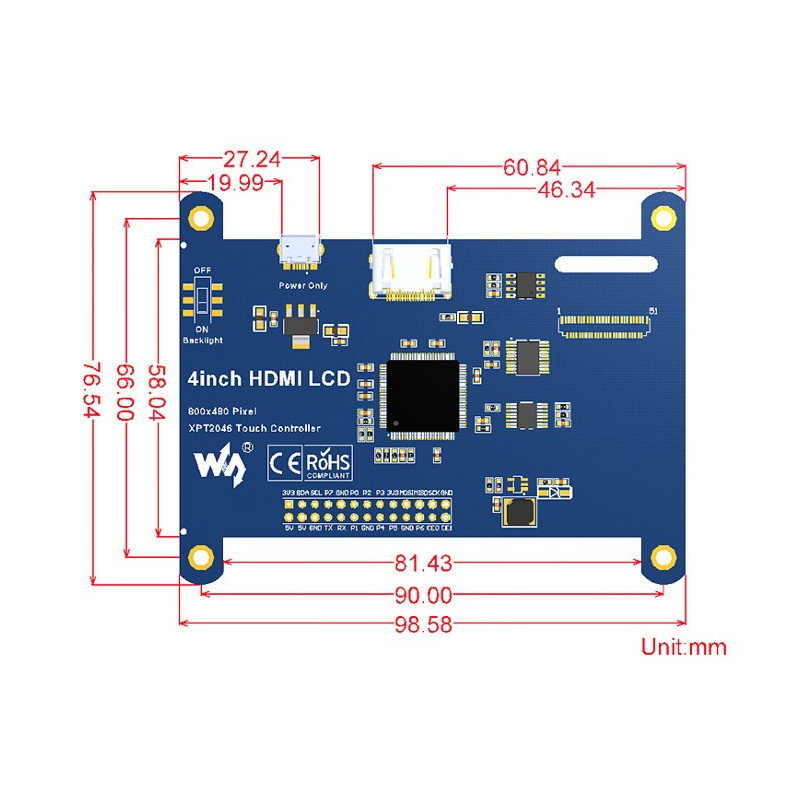

Außenmaße des Bildschirms.
Touchscreen-Spezifikation
- Typ: Touchscreen, resistiv
- Diagonale: 4 "
- Auflösung: 800 x 480 Pixel
- Funktioniert mit: Raspberry Pi Version 4B, 3B+, 3B, 2B, B+, Zero und Zero W
- Der Bildschirm verwendet 26 GPIO-Pins
- 4 Befestigungslöcher (Schrauben enthalten)
- Bildschirmabmessungen: 99 x 77 mm
Satz enthält
- 4 "berührungsresistenter Bildschirm
- HDMI-Anschluss
- Stift berühren
- Befestigungsschrauben
Solides Einbaudisplay für Raspberry Pi Minicomputer
IPS 4 '' LCD resistiver Touchscreen 800x480px HDMI + GPIO für Raspberry Pi - Waveshare 12030 ist ein Vorschlag für Konstrukteure von Geräten, die auf beliebten Minicomputern basieren, die mit dem Himbeer-Logo gekennzeichnet sind.
Die offene Struktur (sog. Open Frame) und vier leicht zugängliche Befestigungslöcher im Abstand von 90,0 x 66,0 mm ermöglichen eine bequeme Montage des Bildschirms im Gehäuse des Zielgeräts. Der vorgestellte Raspberry-Pi-Monitor eignet sich perfekt für den Einsatz in Geräten, die eine hochwertige Grafik bei gleichzeitig geringer Größe der Benutzeroberfläche erfordern.
Verbindung mit einem Minicomputer
IPS 4'' 800x480px resistiver LCD-Touchscreen für Raspberry Pi (Waveshare 12030) kommuniziert mit der Bildausgabe des Minicomputers über den HDMI-Anschluss. Um die Verwendung von langen und schwierig zu verlegenden Kabeln im Gehäuse zu vermeiden, hat der Hersteller die Kappe mit einem speziellen Stecker ausgestattet.
Das Touchpanel selbst wird von fünf GPIO-Leitungen unterstützt, mit denen das Overlay über eine 40-polige Goldpin-Buchse verbunden ist. Auch die Stromversorgung des Displays wird direkt von der Platine des Minicomputers entnommen - um die ordnungsgemäßen Arbeitsbedingungen des Ganzen zu gewährleisten, sorgen Sie für eine ausreichend effiziente Stromversorgung.
