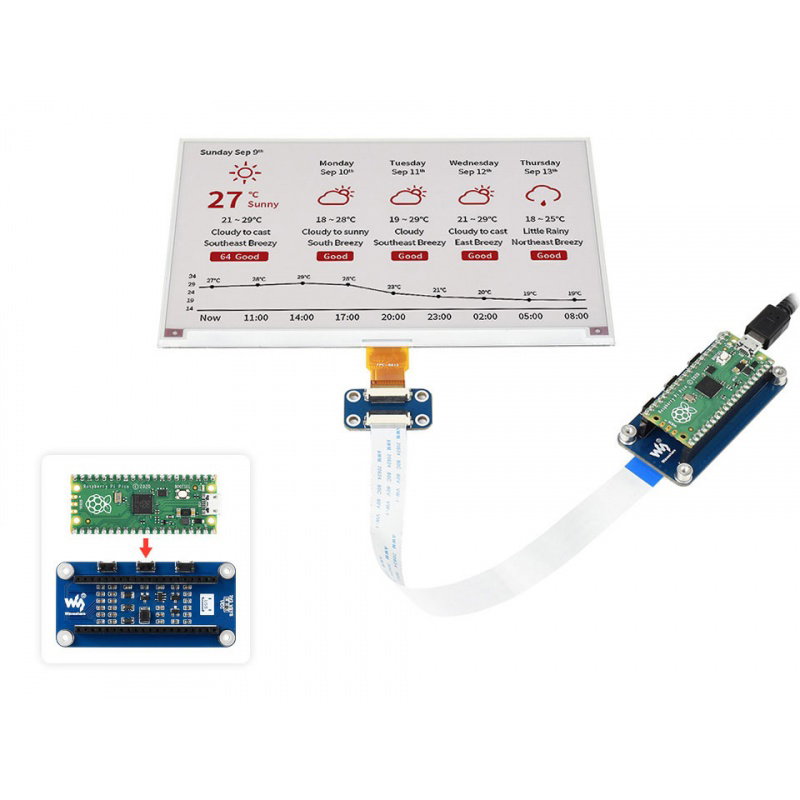

E-Paper E-Ink 7,5 '' Modul B 800 × 480px SPI - Display mit Overlay für RPi Pico - schwarz-weiß-rot - Waveshare 20129

Index: WSR-20101 EAN: 5904422380151
E-Paper (E-Ink) Display von Waveshare mit einer Diagonale von 7,5'' und einer Auflösung von 800 x 480 px . Es verwendet die E-Ink- Technologie, wodurch unsere Augen bei längerer Verwendung des Displays nicht so sehr ermüden. Er arbeitet mit einer Spannung von 3,3 V. Er kommuniziert über die SPI -Schnittstelle und zeigt folgende Farben an: weiß, schwarz und rot. Es ist mit dem Raspberry Pi Pico kompatibel. Der Energieverbrauch ist sehr gering.
E-Paper E-Ink 7,5 '' Modul B 800 × 480px SPI - Display mit Overlay für RPi Pico -...
63,50 €
53,36 € zzgl. MwSt.
Fehlende Teile werden in ca. 4-6 Wochen
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: E-Paper E-Ink 7,5'' B-Modul 800 × 480 px SPI - Display mit Overlay für Raspberry Pi Pico - schwarz-weiß-rot - Waveshare 20129

E-Paper (E-Ink) Display von Waveshare mit einer Diagonale von 7,5'' und einer Auflösung von 800 x 480 px . Es verwendet die E-Ink- Technologie, wodurch unsere Augen bei längerer Verwendung des Displays nicht so sehr ermüden. Er arbeitet mit einer Spannung von 3,3 V. Er kommuniziert über die SPI -Schnittstelle und zeigt folgende Farben an: weiß, schwarz und rot. Es ist mit dem Raspberry Pi Pico kompatibel. Der Energieverbrauch ist sehr gering.

Kompatibel mit Raspberry Pi Pico
Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Pins des Moduls und eine Bedienungsanleitung enthält.

E-Paper E-Ink 5,83 '' B-Modul 648 × 480px SPI - Display mit Overlay für RPi Pico - schwarz-weiß-rot - Waveshare 20127

E-Paper E-Ink 7,5'' B-Modul 800 × 480 px SPI - Display mit Overlay für Raspberry Pi Pico - schwarz-weiß-rot - Waveshare 20129.

Das Aussehen des Displays


Art der Anzeige.

Was ist E-Paper E-Ink?

E-Paper- Displays verwenden für die Anzeige Mikrokapsel-Elektrophoresetechnologie: Geladene Partikel, die in einer transparenten Flüssigkeit suspendiert sind, bewegen sich zu den Seiten der Mikrokapsel, wenn ein elektrisches Feld angelegt wird, wodurch die Mikrokapsel sichtbar wird, indem sie das Umgebungslicht genau wie herkömmliches bedrucktes Papier reflektiert. Das E-Paper-Display zeigt die Bilder / Texte bei Lampen- oder Tageslicht klar an, benötigt keine Hintergrundbeleuchtung und der Betrachtungswinkel beträgt fast 170 °. Diese Art der Anzeige wird aufgrund ihres papierähnlichen Effekts typischerweise in E-Book-Readern verwendet.

E-Paper E-Ink Display-Ausgabe

E-Paper E-Ink 7,5 '' Modul B 800 × 480px SPI - Display mit Overlay für RPi Pico - schwarz-weiß-rot - Waveshare 20129

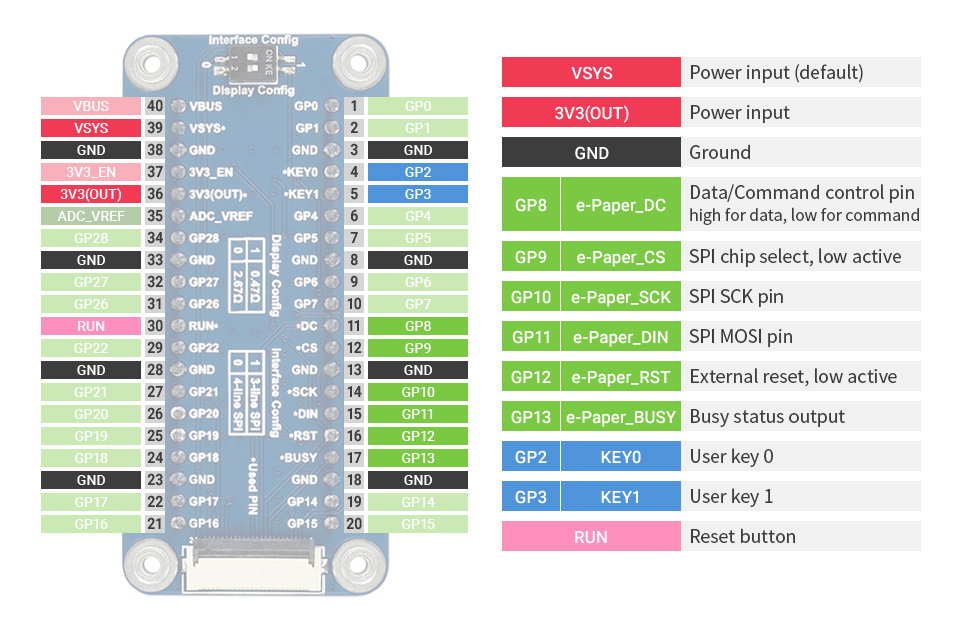

E-Paper E-Ink 7,5 "Modell B Display-Pins für Raspberry Pi Pico - Waveshare 20129.

E-Paper Pico Beschreibung
VCC VSYS Versorgungsspannung
Masse Masse Die Masse des Systems
LÄRM GP11 MOSI-Pin der SPI-Schnittstelle
CLK GP10 Clock-Pin der SPI-Schnittstelle
CS GP9 Chipauswahl durch Low-Zustand aktiviert
Gleichstrom GP8 Daten-/Befehlssteuerstift (hoch: Daten; niedrig: Befehl)
RST GP12 Pin-Reset, aktiviert durch Low-Zustand
BUSSE GP13 BUSY-Pin

Hauptmerkmale des E-Paper E-Ink Displays

  • Das E-Paper-Display zeigt die Bilder / Texte bei künstlichem und natürlichem Licht klar an, keine Hintergrundbeleuchtung erforderlich
  • Es hat einen weiten Betrachtungswinkel von bis zu 170 °, es wird aufgrund seines papierähnlichen Effekts normalerweise als E-Reader verwendet
  • Erinnert sich an den letzten Inhalt und zeigt ihn lange an, auch wenn das Gerät ausgeschaltet ist
  • Sehr geringer Stromverbrauch, Strom wird zum Auffrischen benötigt
  • SPI-Schnittstelle
  • 2 x Benutzertasten und 1 x Reset-Taste für einfache Interaktion

Inhalt des Kits

  • 1 x E-Paper E-Ink 7,5 "B-Modul
  • 1 x Pico-ePaper-Treiberplatine
  • Montageabstände

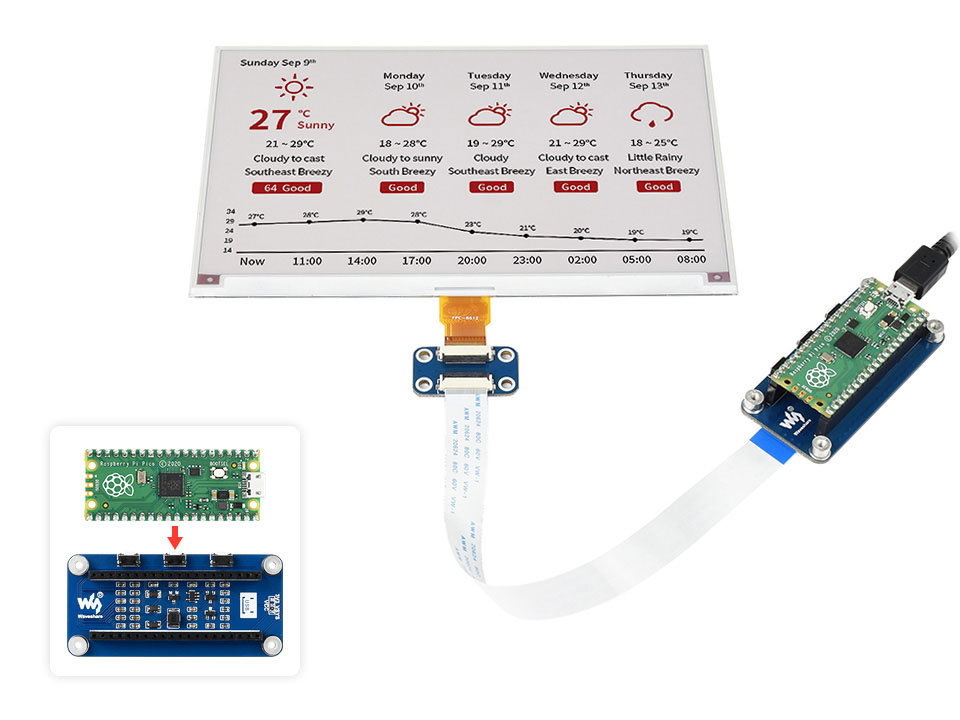

Korrekte Verbindung des Raspberry Pi Pico mit dem Anzeigemodul

Der Raspberry Pi Pico sollte wie im Bild oben gezeigt im Anzeigemodul platziert werden.

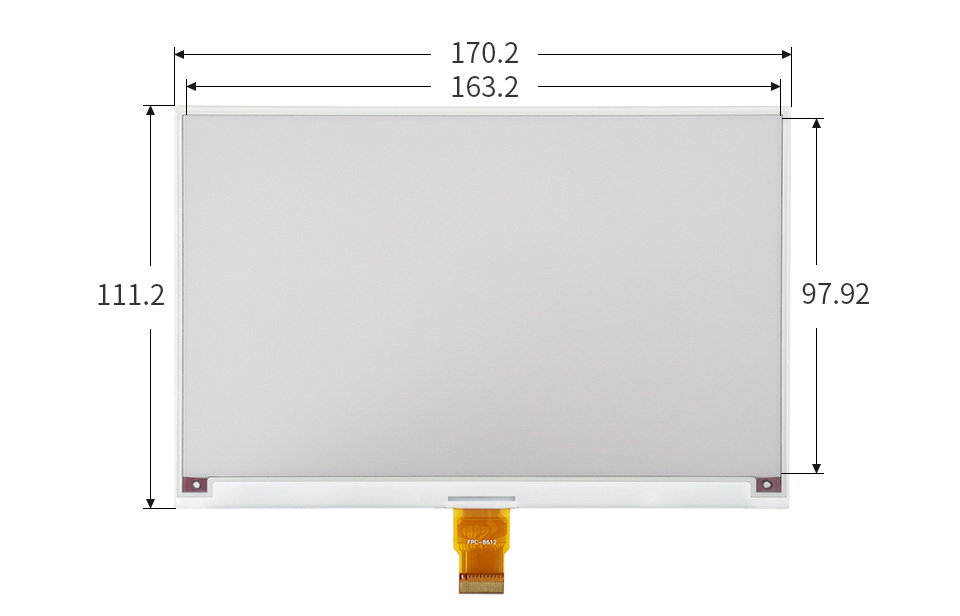

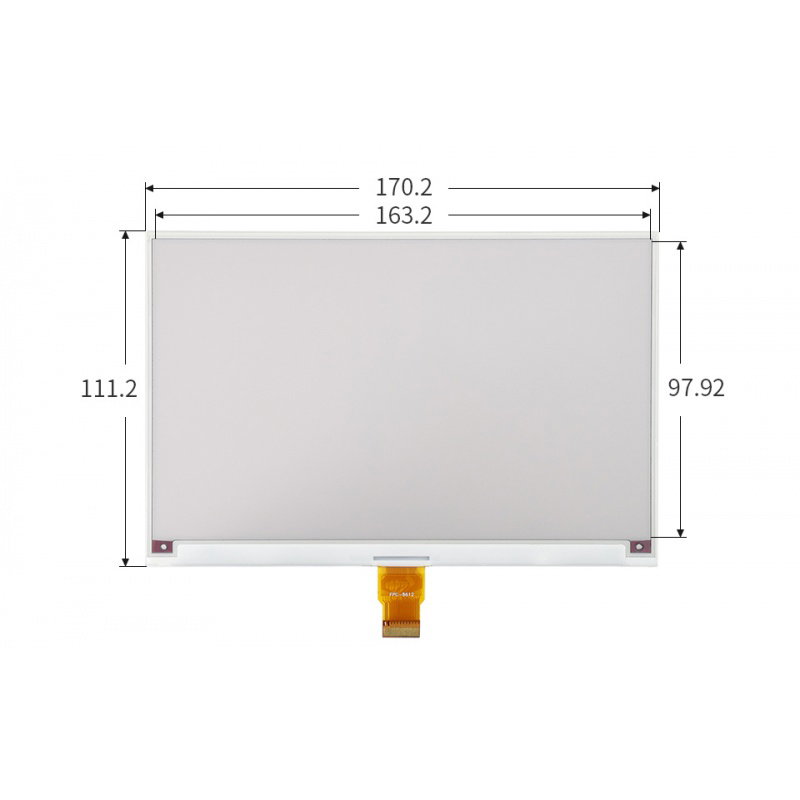

Abmessungen anzeigen. Abmessungen anzeigen.

Spezifikation des E-Paper E-Ink Displays für den Raspberry Pi Pico

  • Entwickler: Waveshare
  • Modul B
  • Versorgungsspannung: 3,3 V
  • Auflösung: 800 x 480 Pixel
  • Betrachtungswinkel: 170 °
  • Graustufen: 2
  • Schnittstelle: 3-Draht-SPI, 4-Draht-SPI
  • Angezeigte Farbe: schwarz, weiß, rot
  • Vollständige Aktualisierungszeit: 16 Sekunden
  • Erfrischungsleistung: 48 mW
  • Stromverbrauch im Standby: bis zu 0,01 µA
  • Berührung: nein
  • Diagonale: 7,5 "
  • Pixelgröße: 0,204 x 0,204 mm
  • Außenmaße: 170,2 × 111,2 mm
  • Displayabmessungen: 163,2 x 97,92 mm
  • Gewicht: Gr

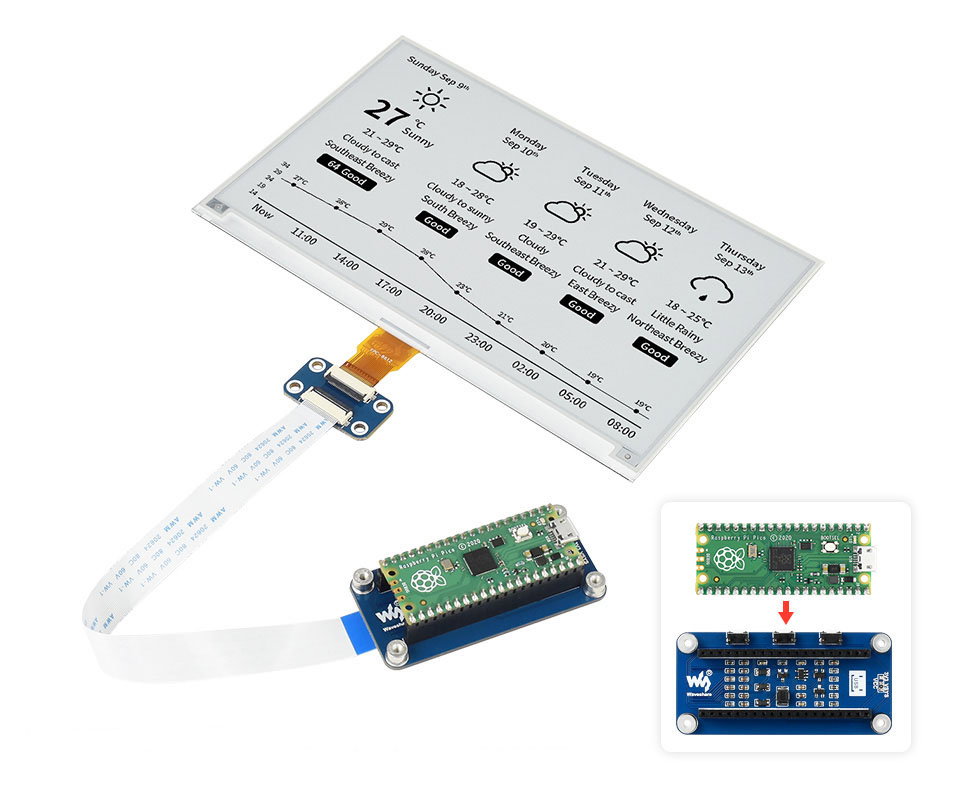

E-Paper E-Ink 7,5'' B-Modul 800 × 480 px SPI - Display mit Overlay für Raspberry Pi Pico - schwarz-weiß-rot - Waveshare 20129

Bei dem angebotenen Produkt handelt es sich um ein in moderner E-Paper-Technologie hergestelltes Display. Der Bildschirm soll als Monitor für den Minicomputer Raspberry Pi Pico dienen. Das Gerät wurde von der Firma Waveshare hergestellt. Der Hersteller ist bekannt für die Produktion von hochwertigem Zubehör für Minicomputer wie Raspberry Pi, Arduino oder Micro: bisschen.

Das E-Paper-Display ist ein großartiges Hilfsmittel für Menschen, die lange Zeit auf stationäre Bilder auf den Bildschirm schauen. Diese Art von Bildschirm verursacht keine Belastung der Augen und ist außerdem sehr energieeffizient. Das Gerät verbraucht nur dann Energie, wenn sich der Zustand der Pixel ändert (das Bild sich ändert) - ein konstantes Bild erfordert keine Energiezufuhr.


Bildschirm - Typ E-Paper
Bildschirm - diagonal 7,50 ''
Bildschirm - Schnittstelle SPI
Bildschirmberührung Nicht
Bildschirmauflösung 800x480px
PAKETBREITE 15 cm
PAKETHÖHE 21 cm
PAKETTIEFE 5 cm
PAKETGEWICHT 0.17 kg
