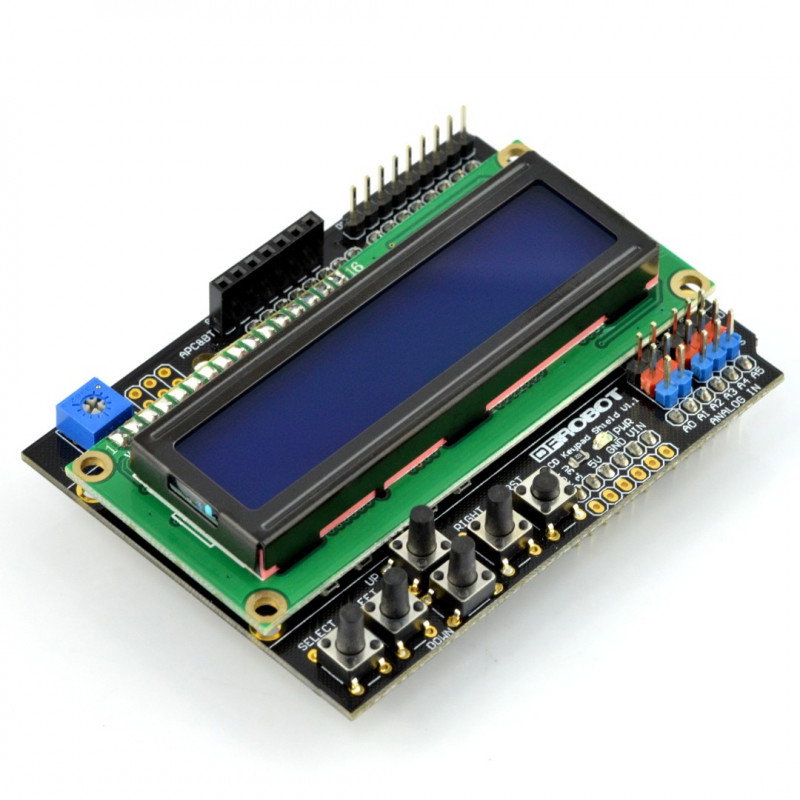

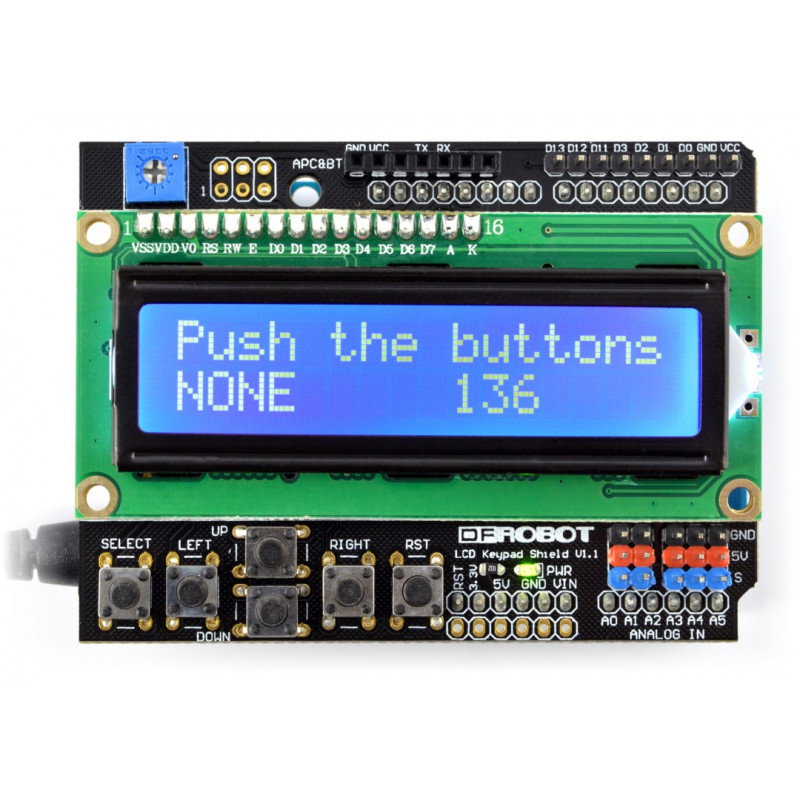

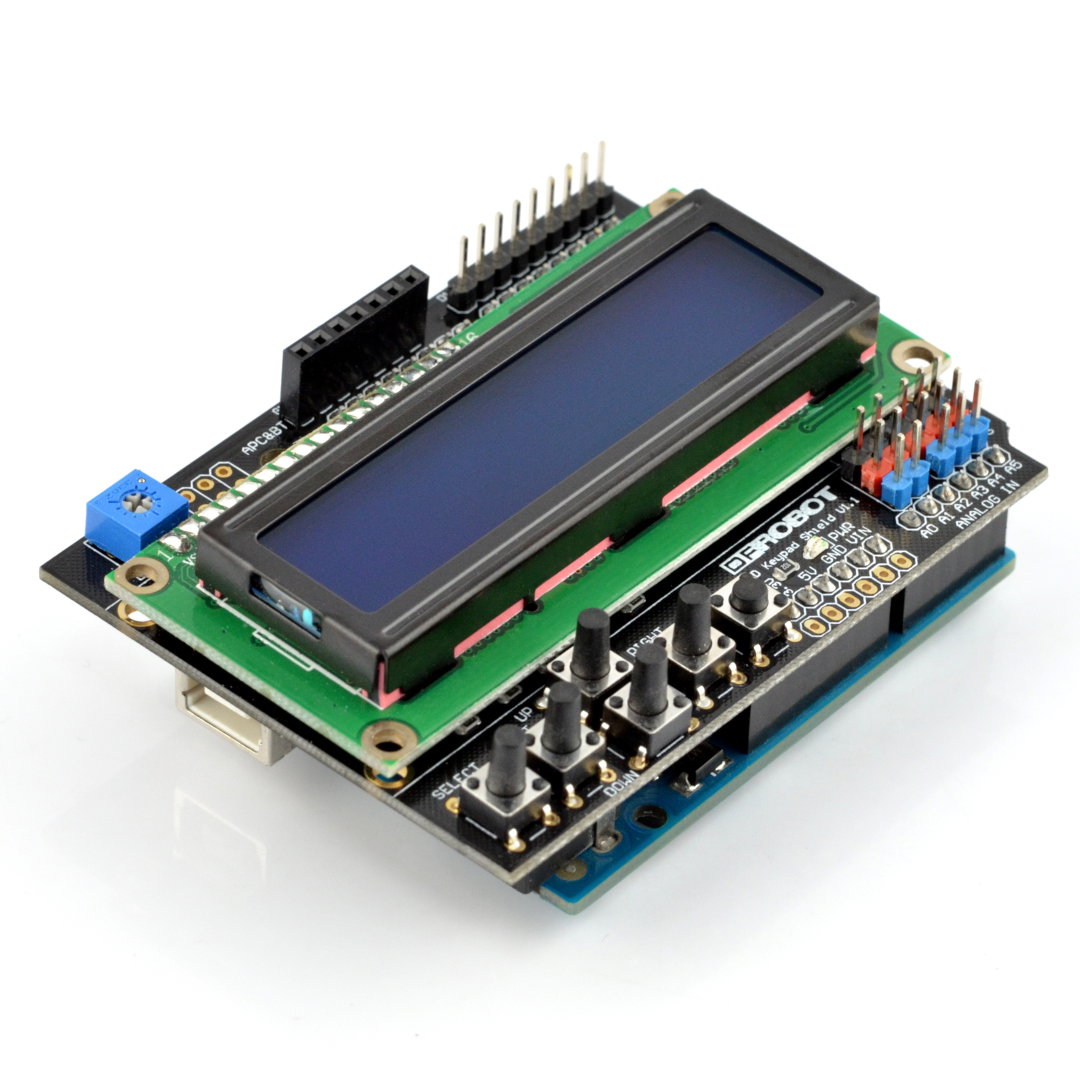

Produktbeschreibung: DFRobot LCD-Tastaturschutz v1.1
Shield für Arduino mit dem beliebten 2x16-Zeichen-LCD-Display und fünf Tasten zur Verfügung des Benutzers. Der Bildschirm verwendet die Pins 4, 5, 6, 7, 8, 9 und 10. Der Status der Tasten wird über ein analoges Signal gelesen, dank dieser Lösung verwenden alle fünf Tasten nur einen Pin A0.
Auf der Platine befinden sich außerdem die restlichen Arduino-Pins, eine RESET-Taste, ein Potentiometer zum Einstellen des Kontrasts des Displays und eine Buchse für das Bluetooth-Modul.
|
Das Produkt ist mit Arduino kompatibel Der Hersteller hat ein Benutzerhandbuch mit Beispielcode für Arduino-Benutzer vorbereitet. |

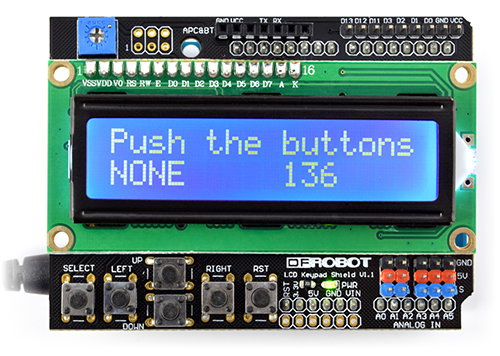

DFRobot LCD-Tastaturschutz v1.1.

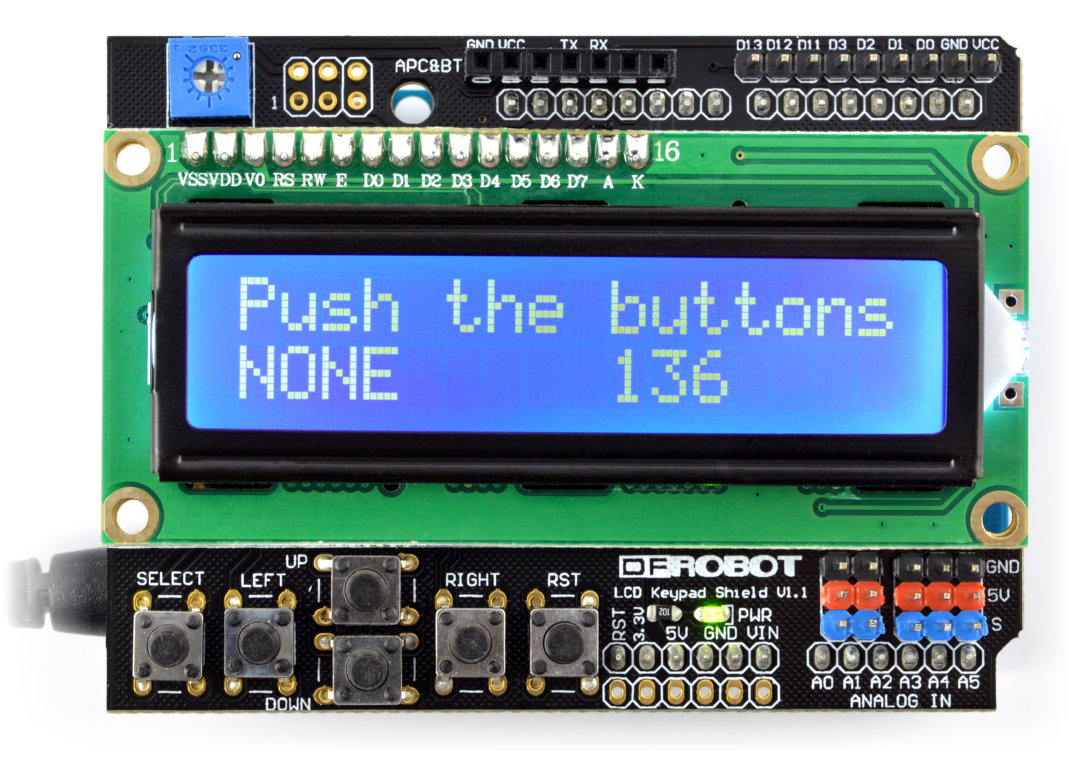

DFRobot-LCD-Display.
Spezifikation von DFRobot LCD Keypad Shield v1.1
- Arbeitsspannung: 5V
- Arbeitsspannung der Logikausgänge: 5 V (vom Arduino übernommen)
- Fünf Tasten stehen dem Benutzer zur Verfügung
- Eingebautes LCD 2x16 Zeichen mit blauer Hintergrundbeleuchtung
- Die Arduino RESET-Taste wird herausgebracht
- Arduino-Pins - digital und analog
- Funktioniert mit der standardmäßigen Arduino LiquidCrystal-Bibliothek
- Fliesengröße: 80 x 58 mm
- In unserem Angebot finden Sie auch ein Gehäuse für Arduino Uno und LCD Keypad Shield
Verbindung
Das Modul arbeitet mit der Standard-Arduino-Liquid-Crystal-Bibliothek. Um das Modul starten zu können, müssen Sie die Beschaltung der Pins in der Bibliothek gemäß untenstehender Tabelle vornehmen. Unter dieser Adresse kann ein Beispielprogramm für Arduino heruntergeladen werden, das keine Änderungen im Code erfordert.
|
Stift LCD-Tastaturschutz |
Stift Arduino |
|---|---|
| D4 ~ D7 | D4 ~ D7 |
| RS | D8 |
| Ermöglichen | D9 |
| Hintergrundbeleuchtung | D10 |
|
Tasten (Analogsignal) |
A0 |
