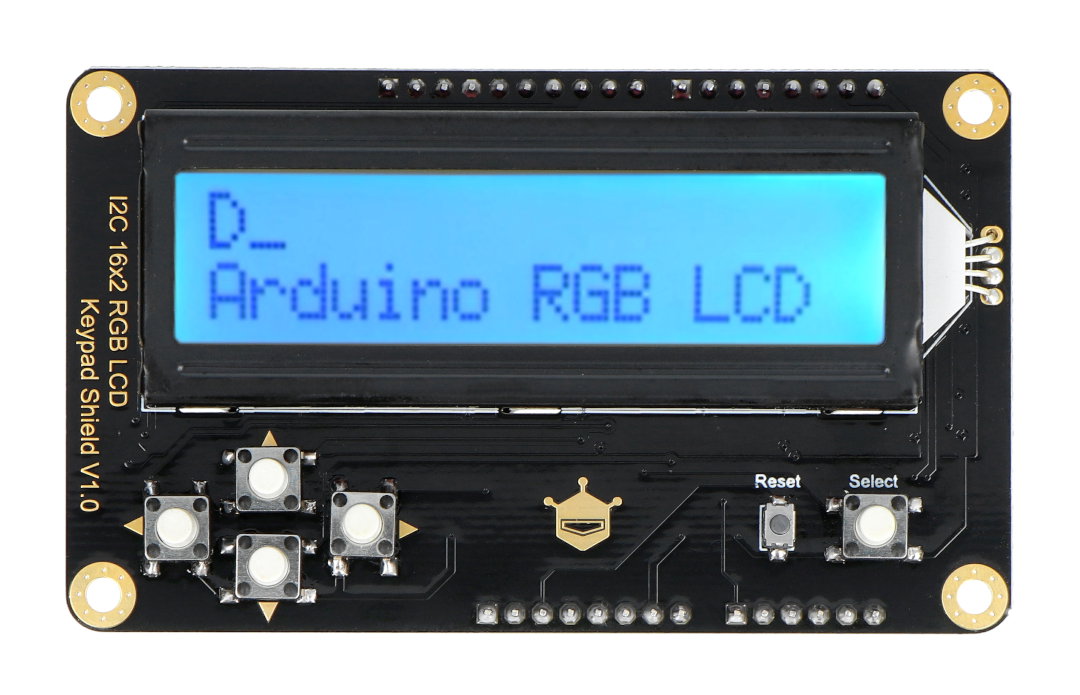

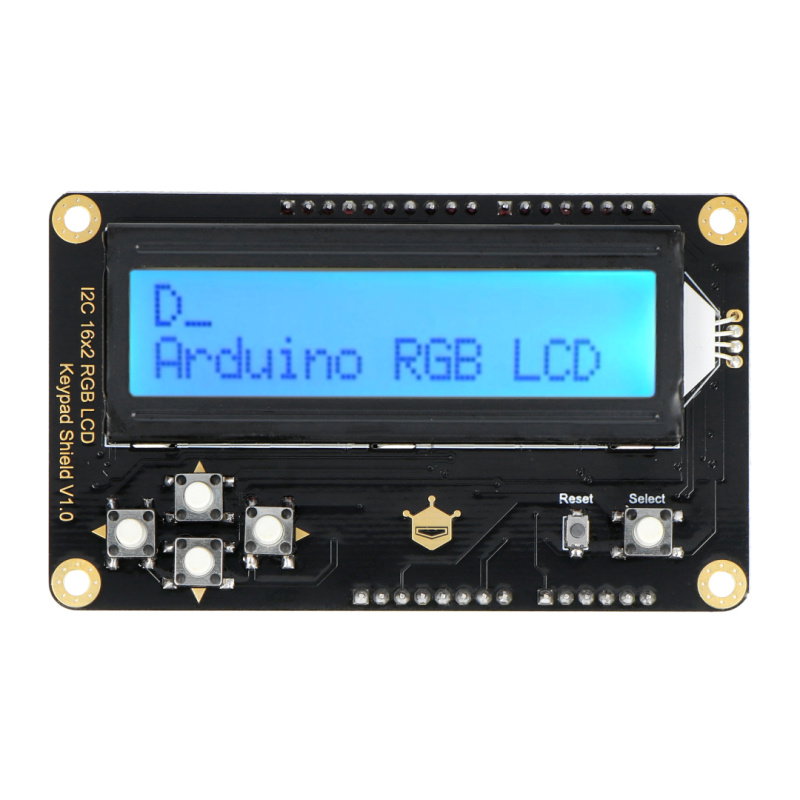

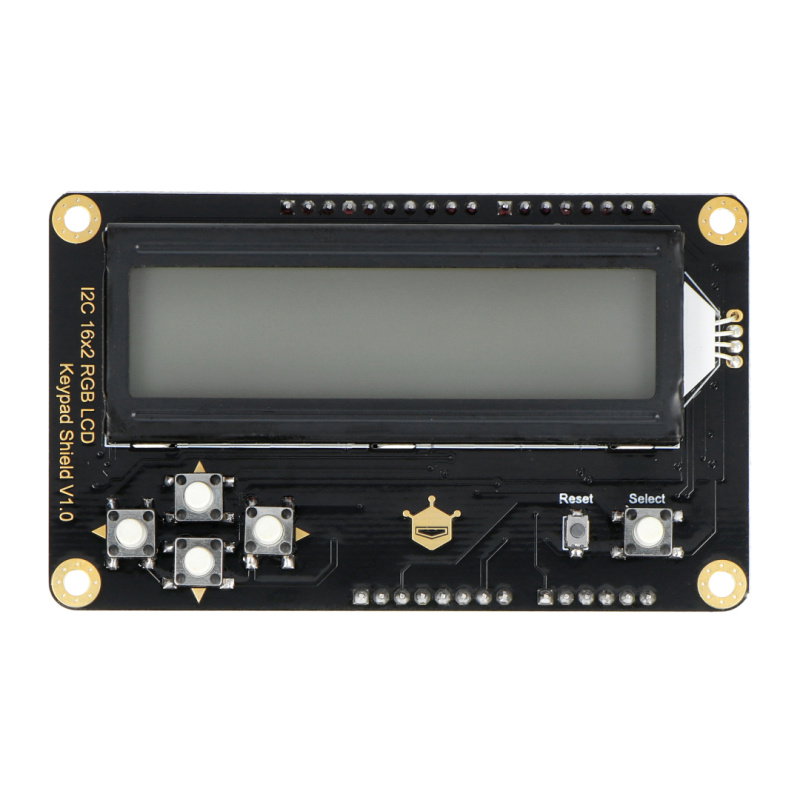

Produktbeschreibung: DFRobot LCD Keypad Shield v2.0 - Display für Arduino
Shield für Arduino mit dem beliebten 2x16-Zeichen-LCD-Display und fünf Tasten zur Verfügung des Benutzers. Es bietet 16 Millionen Farbkombinationen. Der Bildschirm verwendet die Pins 4, 5, 6, 7, 8, 9 und 10. Der Status der Tasten wird über ein analoges Signal gelesen, dank dieser Lösung verwenden alle fünf Tasten nur einen Pin A0. Die Versorgungsspannung von 5 V wird von der Arduino-Platine abgenommen.

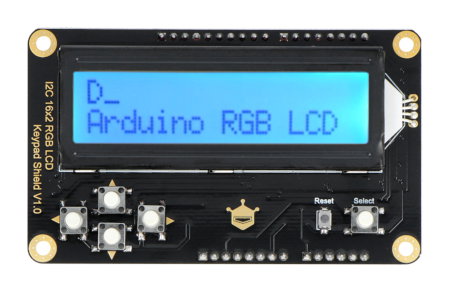

DFRobot LCD1602 RGB Keypad Shield v1.0 - Anzeige für Arduino.
|
Das Produkt ist mit Arduino kompatibel Der Hersteller hat ein Benutzerhandbuch mit Beispielcode für Arduino-Benutzer vorbereitet. |
Verbindung
Das Modul arbeitet mit der Arduino Liquid Crystal Bibliothek . Um das Modul zu starten, müssen Sie die Beschaltung der Pins in der Bibliothek gemäß der folgenden Tabelle vornehmen:
|
Stift LCD-Tastaturschutz |
Stift Arduino |
|---|---|
| D4 ~ D7 | D4 ~ D7 |
| RS | D8 |
| Ermöglichen | D9 |
| Hintergrundbeleuchtung | D10 |
|
Tasten (Analogsignal) |
A0 |
Anzeigespezifikation
- Arbeitsspannung: 5V
- Arbeitsspannung der Logikausgänge: 5 V (vom Arduino übernommen)
- Hintergrundbeleuchtung: RGB mit einstellbarer Hintergrundbeleuchtung (16 Millionen)
- Fünf Tasten stehen dem Benutzer zur Verfügung
- Eingebautes LCD 2x16 Zeichen mit blauer Hintergrundbeleuchtung
- Die Arduino RESET-Taste wird herausgebracht
- Verwendete Arduino-Pins: D4, D5, D6, D7, D8, D9, D10
- Funktioniert mit der standardmäßigen Arduino Liquid Crystal-Bibliothek
- Fliesengröße: 86 x 52 mm
|
Standardmäßig arbeitet das Gerät mit einer Spannung von 5 V. Um das System mit einem Controller zu verbinden, der mit einer niedrigeren Spannung versorgt wird, müssen Sie den Pfad kreuzen, der zum IOREF-Pin führt. |
