Produktbeschreibung: Input Shield - Arduino Shield mit Joystick und 4 Tasten - DFRobot DFR0008
Shield für Arduino mit einem eingebauten zweiachsigen Mini-Joystick und vier farbigen Tasten (rot, gelb, blau und grün). Hochwertige Potentiometer, die in der Erweiterung verwendet werden, geben ein analoges Signal aus, das zur Steuerung der Position (horizontal und vertikal) des gesteuerten Objekts verwendet wird. Das Funkkommunikationsmodul APC220 kann optional zum Input Shield hinzugefügt werden. Es verfügt auch über einen Anschluss, der eine Erweiterung mit einem dedizierten Xbee-Modul ermöglicht, das die Fähigkeiten des Overlays um WiFi-, Bluetooth 2.0 / 4.0- und ZigBee-Konnektivität erweitert. Darüber hinaus kann das OLED2864-Display einfach an den DFRobot DFR0008 angeschlossen werden .

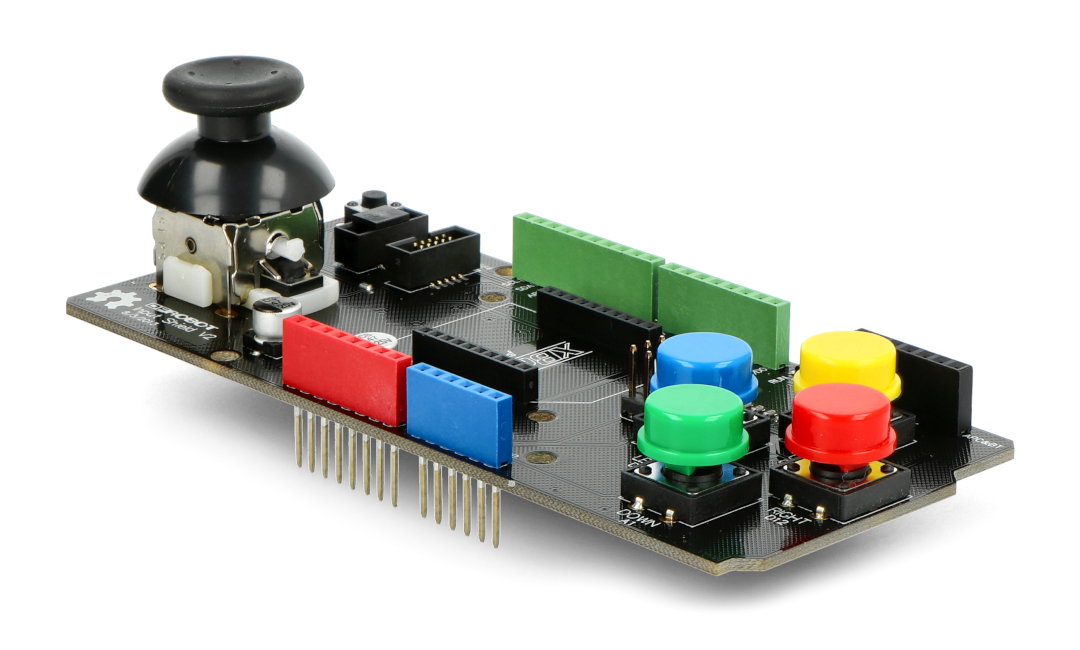

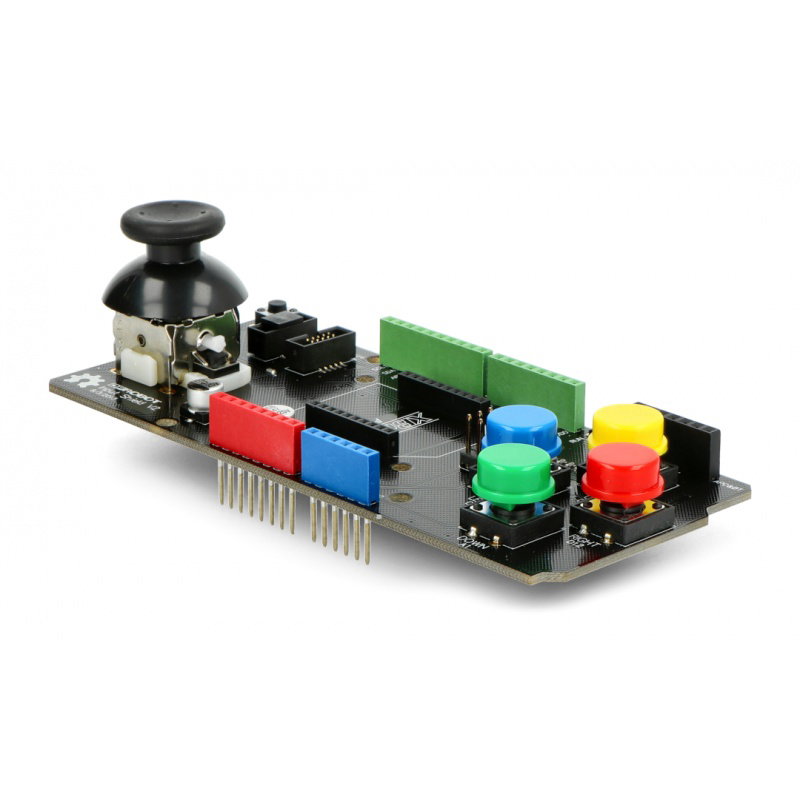

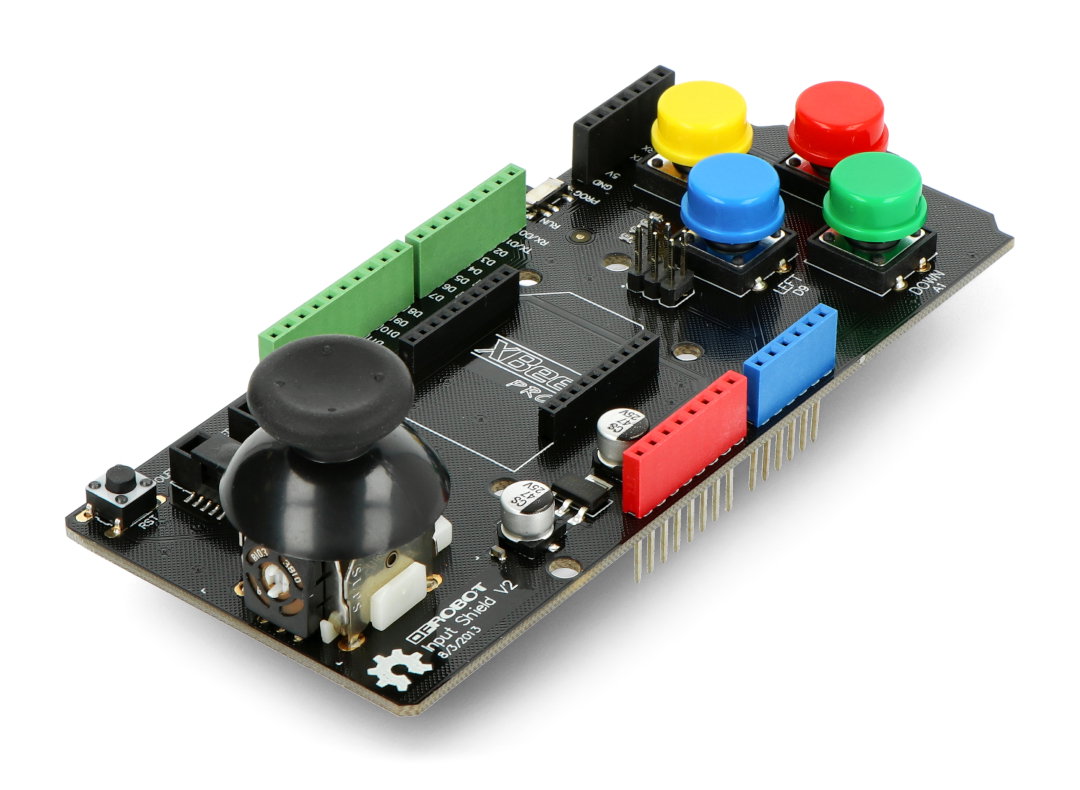

Eingangsschild - Arduino-Schild mit Joystick und 4 Tasten .

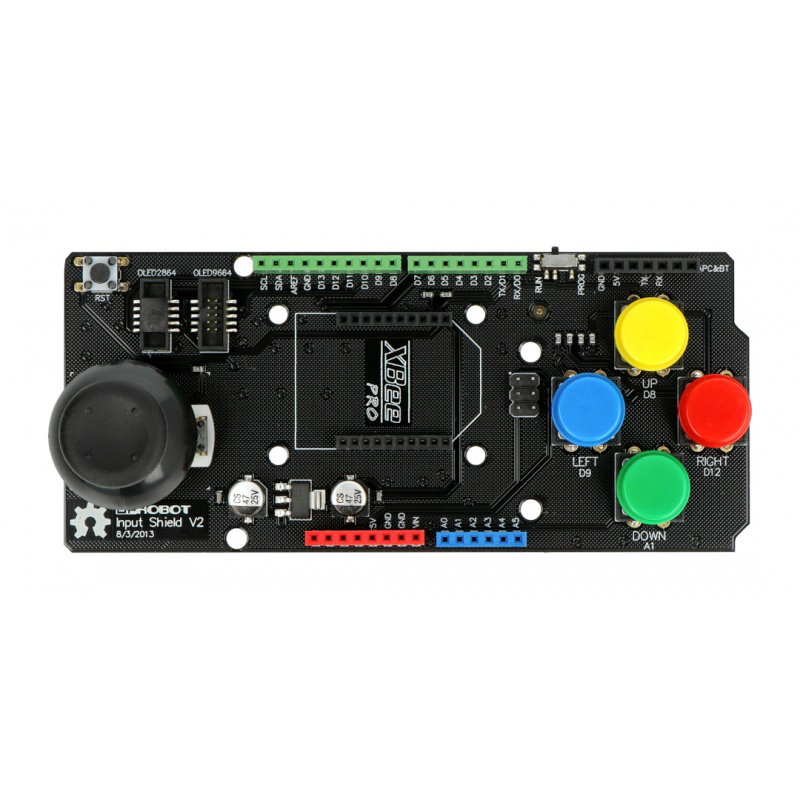

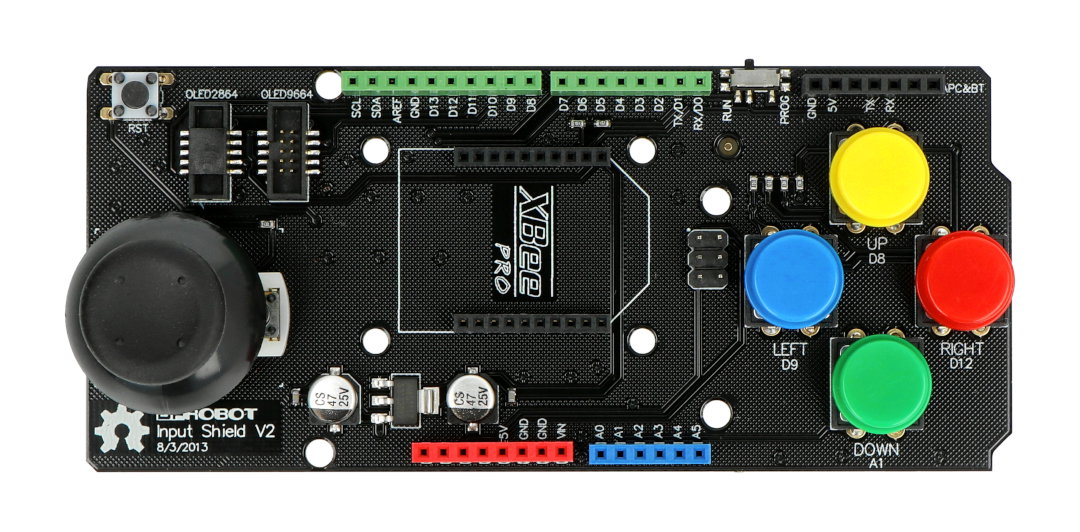

Die Anordnung der Elemente auf dem Brett .
Pinbelegung
- D8 - nach oben bewegen
- A1 - nach unten bewegen
- D9 - nach links bewegen
- D12 - nach rechts bewegen
- A3 - Bewegung der X-Achse
- A2 - Bewegung der Y-Achse
Der Hersteller stellt auf seiner Website eine Anleitung zum Overlay samt Beispielcode zur Verfügung.
Input Shield-Spezifikation - Arduino-Schild
- Einfach zu installieren. Die Erweiterungsstifte müssen nur auf dem Arduino-Mikrocontroller platziert werden
- Praktischer zweiachsiger Mini-Joystick
- Vier farbige Richtungstasten
- Die Möglichkeit, die Abdeckung mit einem speziellen Xbee-Modul und einem OLED2864- Display zu erweitern
- Produktabmessungen: 121 x 53 x 40 mm
Inhalt des Kits
- Input Shield - Shield für Arduino mit einem Joystick und 4 Tasten - DFRobot DFR0008 - 1 Stck.

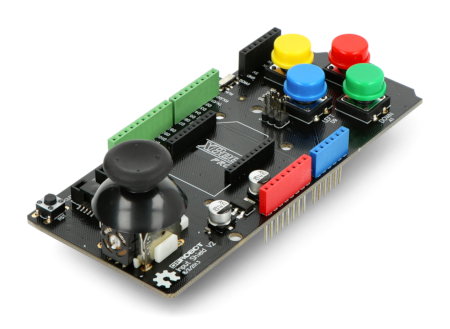

Schild für Arduino mit einem Joystick und 4 Tasten - DFRobot DFR0008 .
