Produktbeschreibung: Display Waveshare Touch LCD TFT Rev 2.1 2.8 '' 320x240px SPI mit microSD-Lesegerät - Shield für Arduino

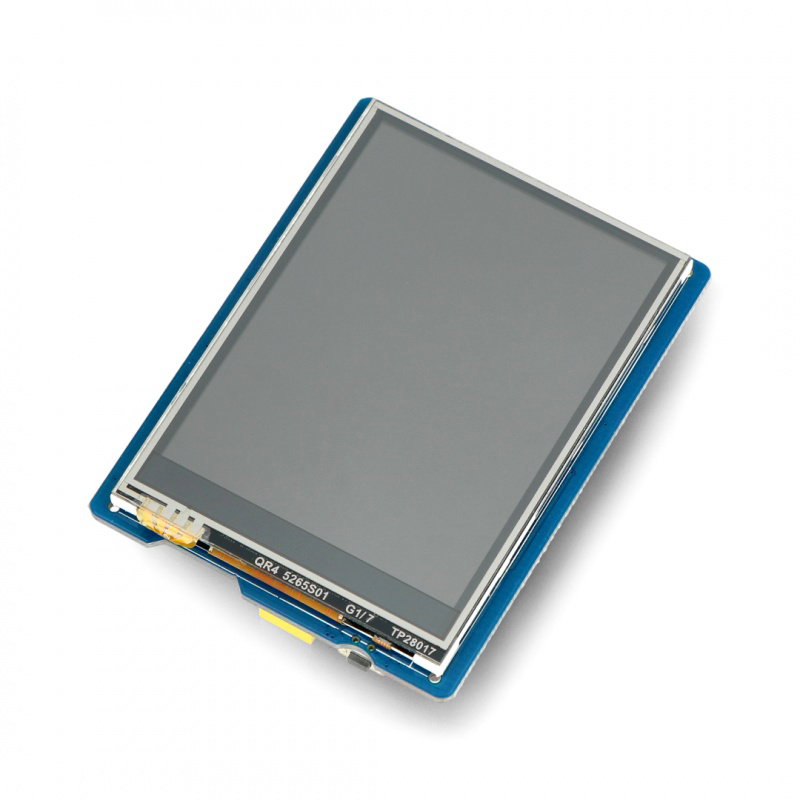

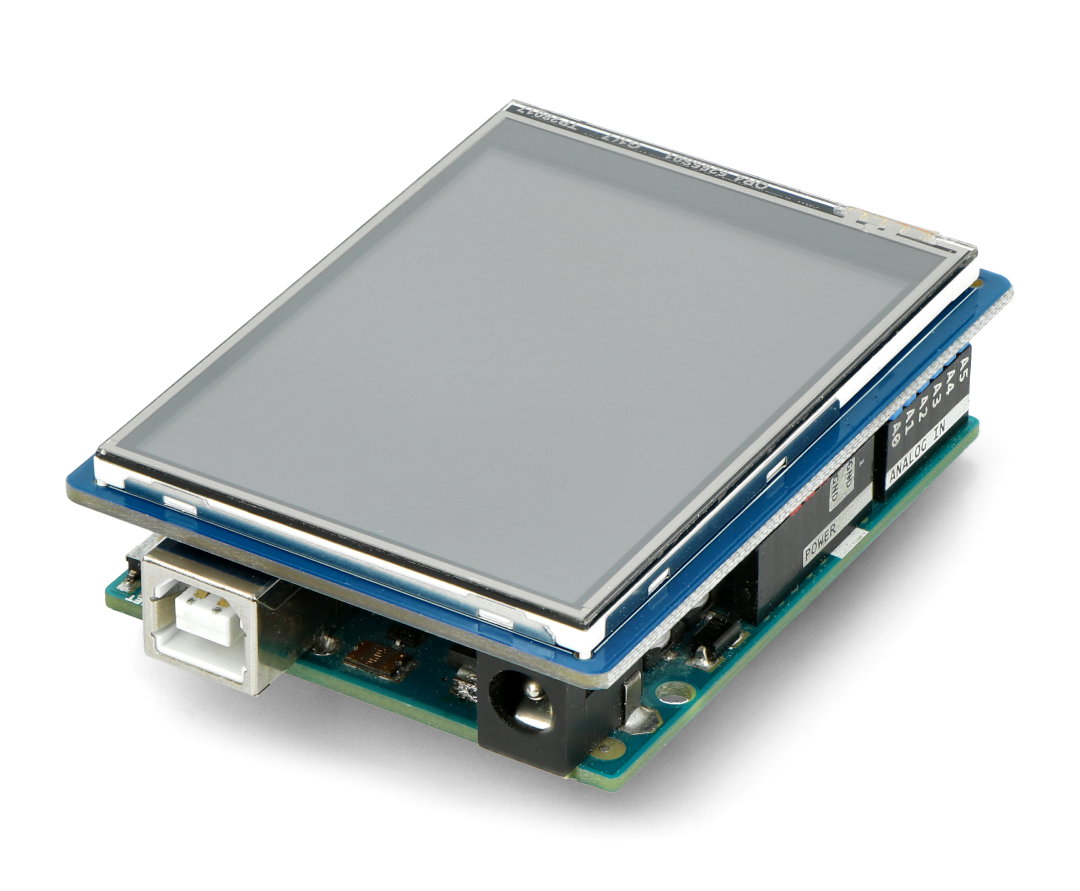

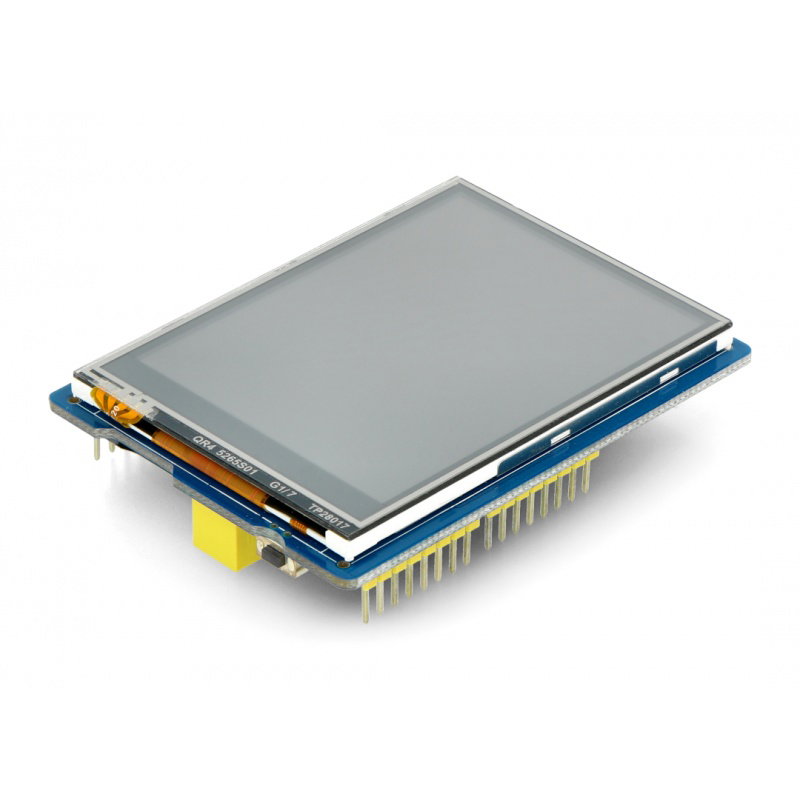

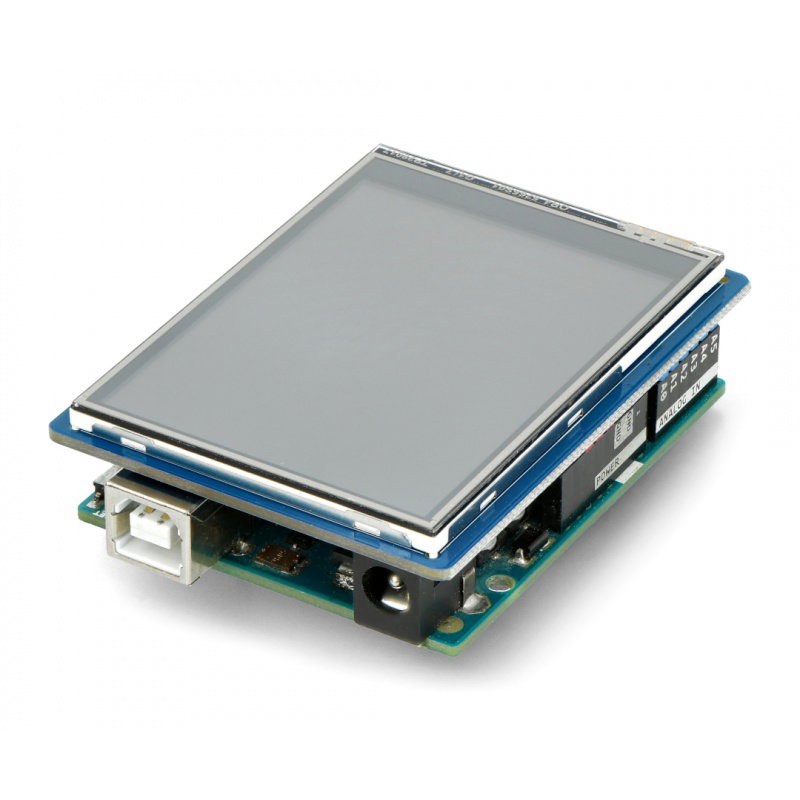

Shield für Arduino mit einem resistiven TFT-Touchscreen mit einer Diagonale von 2,8 ". Der Bildschirm hat eine LED-Hintergrundbeleuchtung, die Auflösung beträgt 240 x 320 px. Arbeitet mit einer Spannung von 3,3 V und 5 V, kommuniziert über den SPI-Bus. Shield funktioniert mit Arduino Uno , Leonardo und die Platten Nucleo und Xnucleo .
Gegenstand des Verkaufs ist das LCD-Schild, das Arduino-Modul kann separat erworben werden.
Das Produkt ist mit Arduino kompatibel Der Hersteller stellt eine Bedienungsanleitung mit Bibliotheken und einem Beispielprogramm zur Bedienung des Displays zur Verfügung . |
Anschließen des Overlays

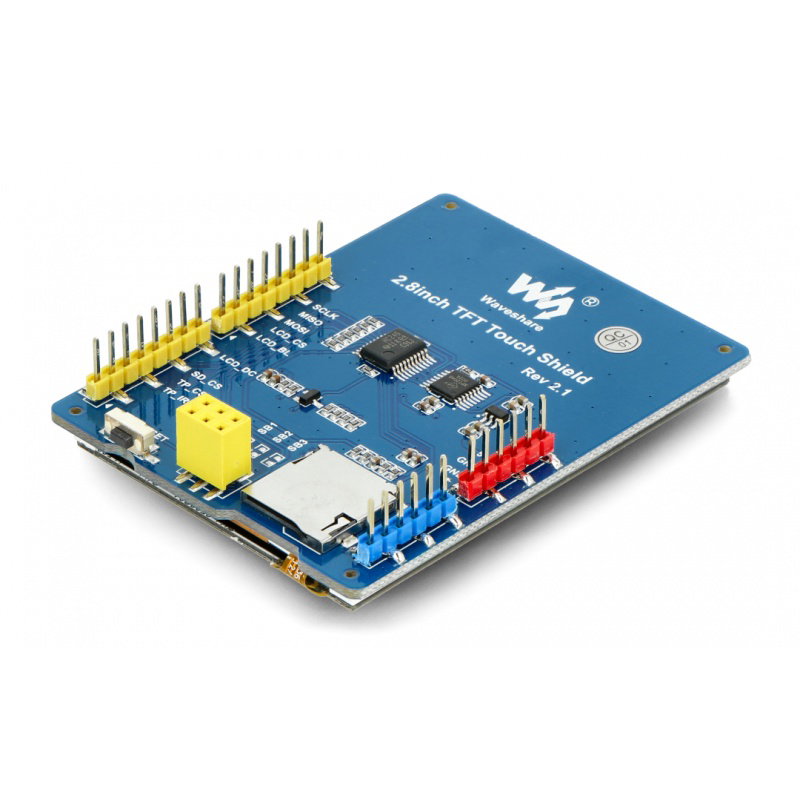

Das System ist fertig montiert - es verfügt über Anschlüsse, die eine direkte Verbindung zum Arduino ohne Löten ermöglichen. Das Gerät verwendet 9 Pins: D3, D4, D5, D7, D9, D10, D11, D12, D13.
Stift Arduino | Stift LCD | Beschreibung |
|---|---|---|
| D3 | TP_IRQ | Touchpad – unterbrochen, geht auf Low, wenn eine Berührung erkannt wird. |
| D4 | TP_CS | Touch Panel - Chip Select, Auswahl des SPI-Bus-Geräts, aktiviert durch den Low-Zustand. |
| D5 | SD_CS | MicroSD-Karte - Chipauswahl, Auswahl des SPI-Bus-Geräts, aktiviert durch den Low-Zustand. |
| D7 | LCD_DC | LCD-Bildschirm - Auswahl: Daten / Befehle. |
| D9 | LCD_BL | LED-Hintergrundbeleuchtung. |
| D10 | LCD_CS | LCD-Bildschirm - Chipauswahl, Auswahl des SPI-Bus-Geräts, aktiviert durch den niedrigen Zustand. |
| D11 | MOSI | MOSI-Leitung der Eingangsdaten des SPI-Busses. |
| D12 | MISO | MISO-Ausgangsdatenleitung des SPI-Busses. |
| D13 | SCLK | SCK ist die Taktleitung des SPI-Busses. |

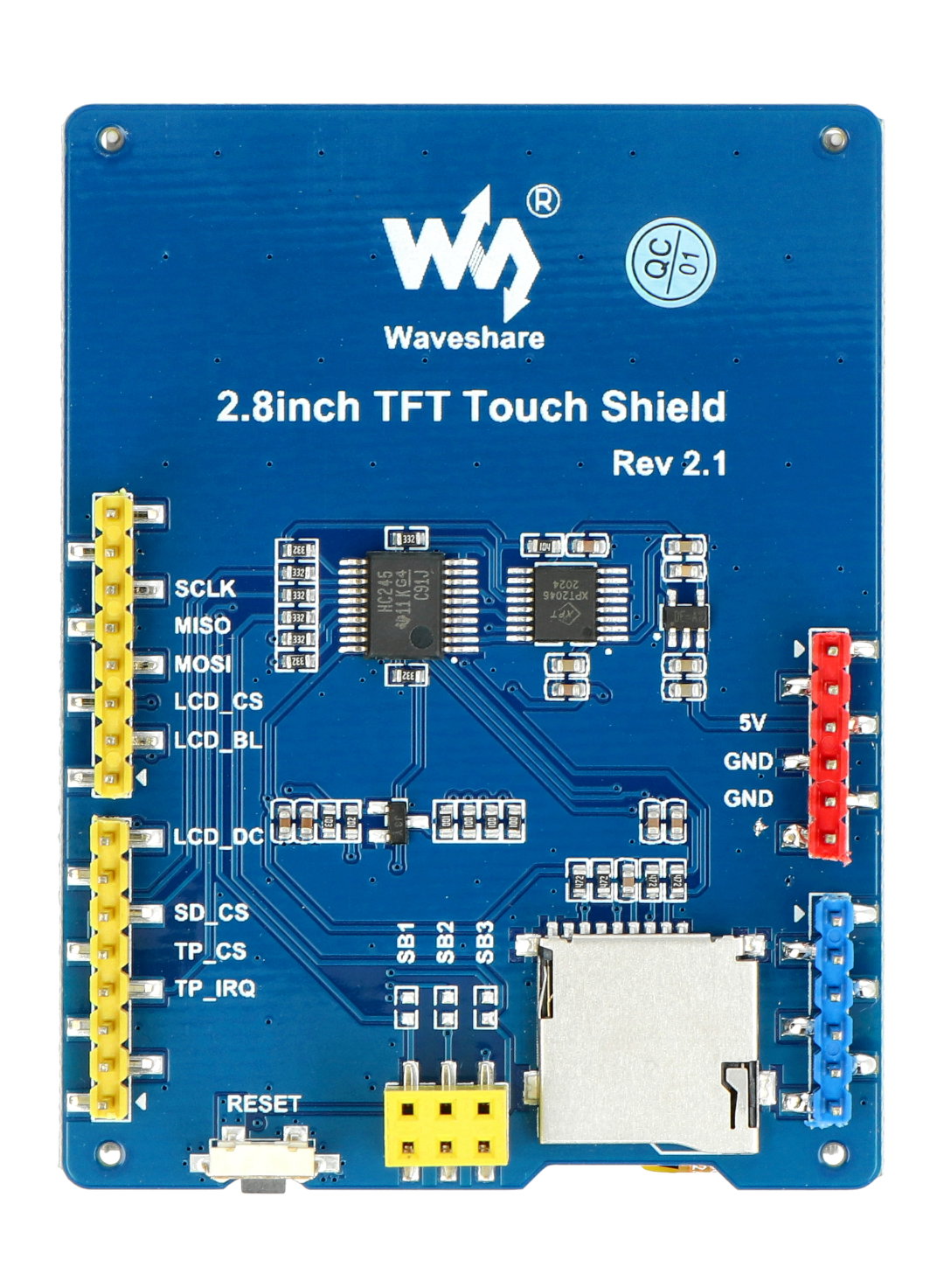

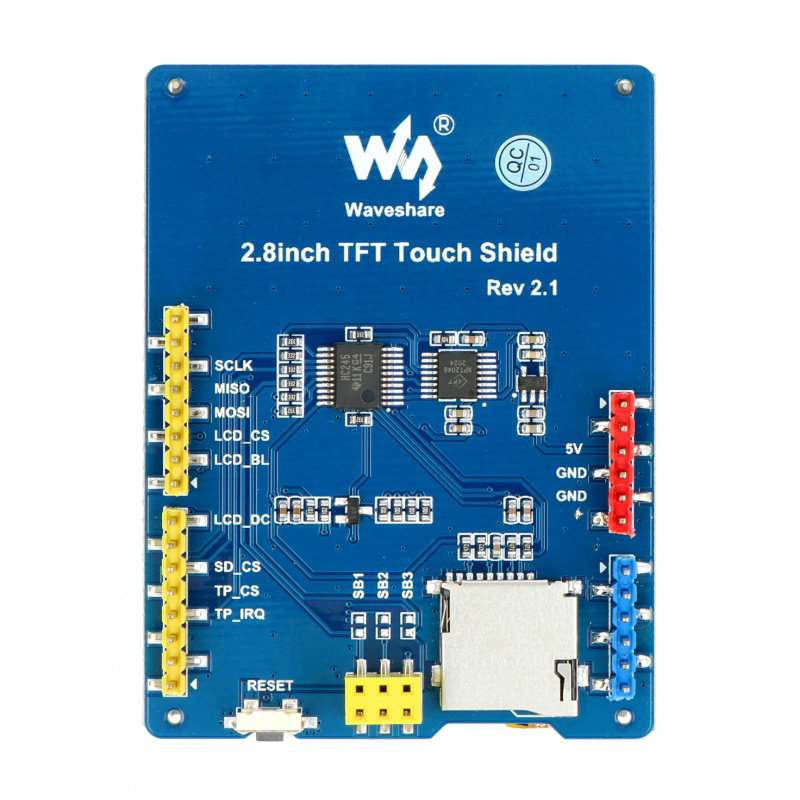

Das Overlay hat signierte gebrauchte Pins.
Waveshare-Anzeigespezifikation
- Version 2.1
- Versorgungsspannung: von 3,3 V bis 5,5 V
- Arbeitsspannung der Pins: von 3,3 V auf 5,5 V
- Bildschirmtyp: Touch, resistiv
- Regler:
- Bildschirm: HX8347D ( Dokumentation )
- Berührung: XPT2046 ( Dokumentation )
- Bildschirmdiagonale: 2,8 Zoll
- Auflösung: 320 x 240 Pixel
- Farbtiefe: 65K
- Kommunikation: SPI
- Reset-Taste wird herausgebracht
- MicroSD-Speicherkartensteckplatz
- Mit Arduino Uno und Derivaten kompatible Steckverbinder
- Funktioniert mit: Arduino Uno , Leonardo und Boards Nucleo und Xnucleo .
- Fliesengröße: 73,5 x 55,5 mm
