Produktbeschreibung: LCD Display 2x16 Zeichen - grün - justPi
Alphanumerisches LCD- Display , hergestellt von justPi . Es präsentiert Werte auf zwei Zeilen mit jeweils 16 Zeichen . Es wird mit der Spannung von 5 V versorgt. Es zeichnet sich durch einfachste Bedienung, hohe Verfügbarkeit und zahlreiche Unterstützung für viele Mikrocontroller aus.
Das Produkt ist mit Arduino kompatibel
Der Standardsatz von Bibliotheken und Beispielprogrammen, die mit der Arduino IDE-Umgebung heruntergeladen werden, enthält die LiquidCrystal-Bibliothek, mit der Sie das dargestellte Display bedienen können.

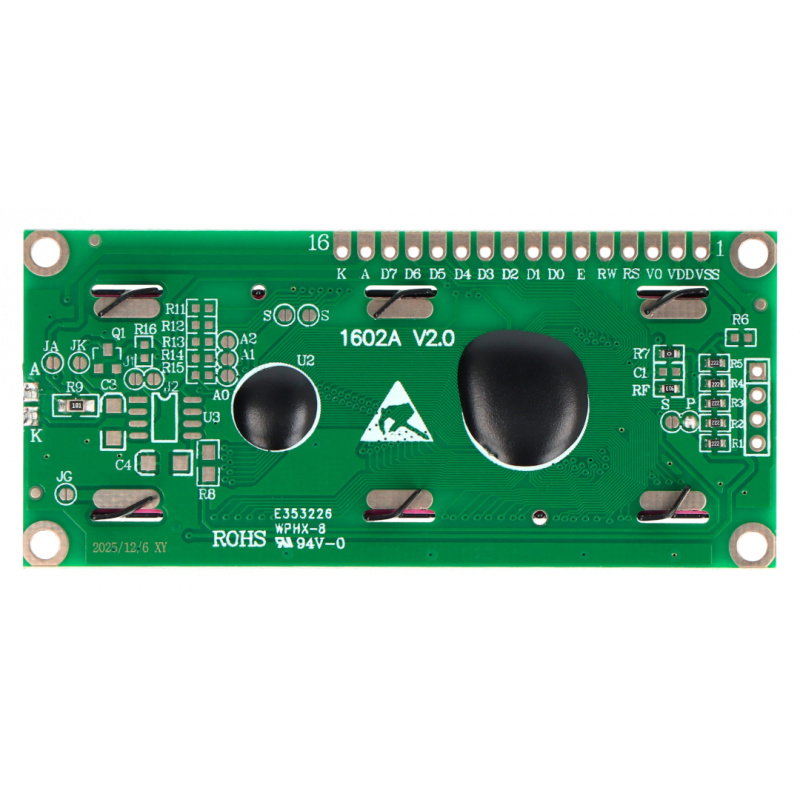

LCD-Display 2x16 Zeichen - grün - justPi.
Maße und Beschreibung der Leitungen.
Beschreibung der Anzeigestifte
Das alphanumerische Display hat 12 Pins, die nicht auf der Platine markiert sind. Jeder von ihnen antwortet der Reihe nach:
- 1 - VSS - die Masse des Systems
- 2 - VDD - 5-V-Stromversorgung
- 3 - V0 - Kontrast
- 4 - RS - Auswahl des Anzeigebefehlsregisters (niedriger Zustand) oder des Datenregisters (hoher Zustand)
- 5 - R / W - Lesen (Low-Zustand) / Schreiben (High-Zustand)
- 6 - E - Entriegelung des Displays
- 7 ... 14 - DB0 ... DB7 - Datenbus
- 15 - LEDA - 5-V-Stromversorgung für Hintergrundbeleuchtung
- 16 - LEDK - Masse des Hintergrundbeleuchtungssystems
LCD-Modulsteuerung 2x16
Das Display von justPi kann in vier Modi gesteuert werden:
- 8-Bit ohne Lesen des Busy-Flags - Übertragung erfordert acht Datenbusleitungen und zwei Steuerleitungen (RS, E - RW mit Masse verbunden),
- 8-Bit mit Busy-Flag-Lesung - Übertragung erfordert acht Datenbusleitungen und drei Steuerleitungen (RS, E, RW),
- 4 Bit mit Lesen des Busy-Flags - zum Senden werden vier Datenbusleitungen und drei Steuerleitungen (RS, E, RW) benötigt,
- 4-Bit ohne Lesen des Besetzt-Flags - Übertragung erfordert vier Datenbusleitungen und zwei Steuerleitungen (RS, E - RW verbunden mit Masse).
Die am häufigsten gewählte Kommunikationsmethode ist der 4-Bit-Modus ohne Auslesen des Busy-Flags. Durch das Senden eines halben Bytes können Sie wertvolle I / O-Pins des Mikrocontrollers einsparen - es werden nur vier Datenleitungen verwendet (in 8-Bit sind es acht davon). Wenn das Besetzt-Flag nicht gelesen wird, müssen Softwareverzögerungen verwendet werden, Sie können jedoch eine weitere Zeile speichern - R / W. Dieser Pin kann dauerhaft mit Masse verbunden werden, da die Daten nur in eine Richtung transportiert werden - zum Display.
Die Vielseitigkeit des Displays ermöglicht es Ihnen, die am besten geeignete Steuerungsmethode auszuwählen.

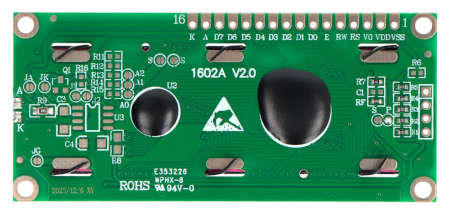

Anzeige - Rückansicht.
Technische Spezifikation des Displays
- Typ: alphanumerisches LCD-Display
- Versorgungsspannung: 5V
- Der Treiber ist mit HD44780 kompatibel
- Hintergrundbeleuchtung: gelbgrün, schwarze Zeichen
- Betriebstemperaturbereich: -20 °C bis 70 °C
- Abmessungen eines Zeichens: 2,45 x 5 mm
- Modulabmessungen: 80 x 36 mm
