Produktbeschreibung: LCD Display 2x16 Zeichen blau + I2C LCM1602 Konverter
Beliebtes alphanumerisches LCD-Display, das mit einer Spannung von 5 V versorgt wird. Es kann 32 Zeichen in zwei Zeilen mal sechzehn Spalten anzeigen. Das Set enthält einen gelöteten I2C-Konverter, dank dem nur zwei Leitungen zum Betrieb des Bildschirms benötigt werden - SDA und SCL. Über den Bus können Sie von der Arduino -Ebene aus sowohl den angezeigten Text als auch die Hintergrundbeleuchtung steuern und sie jederzeit ein- oder ausschalten. Es gibt auch ein Potentiometer , um den Kontrast auf der Platine einzustellen.
|
Das Produkt ist mit Arduino kompatibel Im Netzwerk finden Sie die Arduino-Bibliothek zur Unterstützung des Moduls. Überprüfen Sie, wie Sie das Gerät mit Arduino verbinden . |

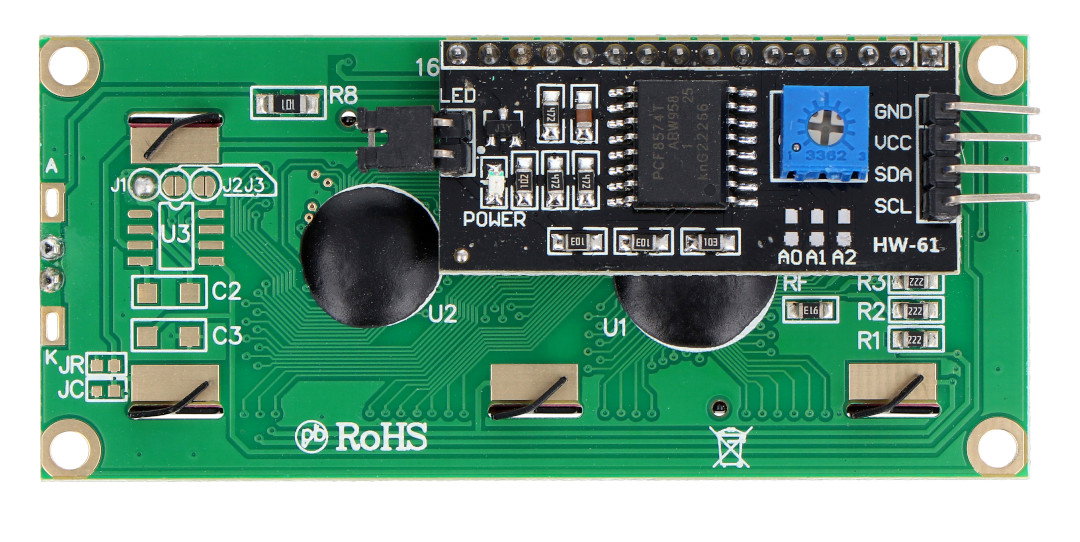

LCD-Display 2x16 Zeichen blau + I2C LCM1602 Konverter.
Anzeigespezifikation
- 2x16-Zeichen-LCD-Display
- Zeichenfarbe: weiß
- Hintergrundbeleuchtung: blau
- Modulgröße: 80 x 36 mm
- Schildabmessungen: 2,45 x 5,00 mm
- I2C-Buskonverter
- Keine Widerstände ziehen die Leitungen des I2C-Busses (im Arduino enthalten)
- Konverter basierend auf PCF8574-Chip ( Dokumentation )
- Gelötetes Potentiometer zum Einstellen des Kontrasts
- Die Möglichkeit, die Hintergrundbeleuchtung über den I2C-Bus zu steuern

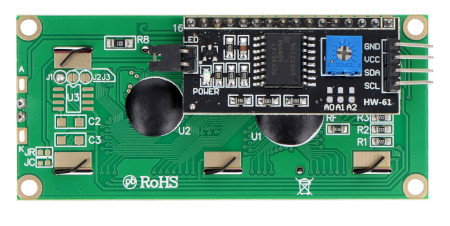

Führt
Das System hat vier Ausgänge und ein Potentiometer, um den Kontrast des Displays einzustellen.
| Nein | Name | Beschreibung |
| 1 | Masse | Masse. |
| 2 | VCC | Stromversorgung +5 V. |
| 3 | SDA | Die Datenleitung des I2C-Busses. |
| 4 | SCL | Die Taktleitung des I2C-Busses. |
