Produktbeschreibung: LCD Display 4x20 Zeichen blau - justPi
JustPi alphanumerisches LCD- Display . Es präsentiert Werte auf vier Zeilen mit jeweils 20 Zeichen . Es wird mit der Spannung von 5 V versorgt. Es zeichnet sich durch einfachste Bedienung, hohe Verfügbarkeit und zahlreiche Unterstützung für viele Mikrocontroller aus. Die Zeichen werden auf einem blauen Hintergrund angezeigt.

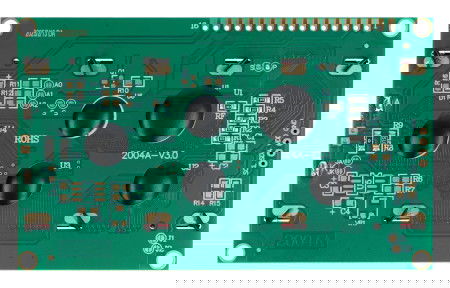

Beschreibung der Anzeigestifte

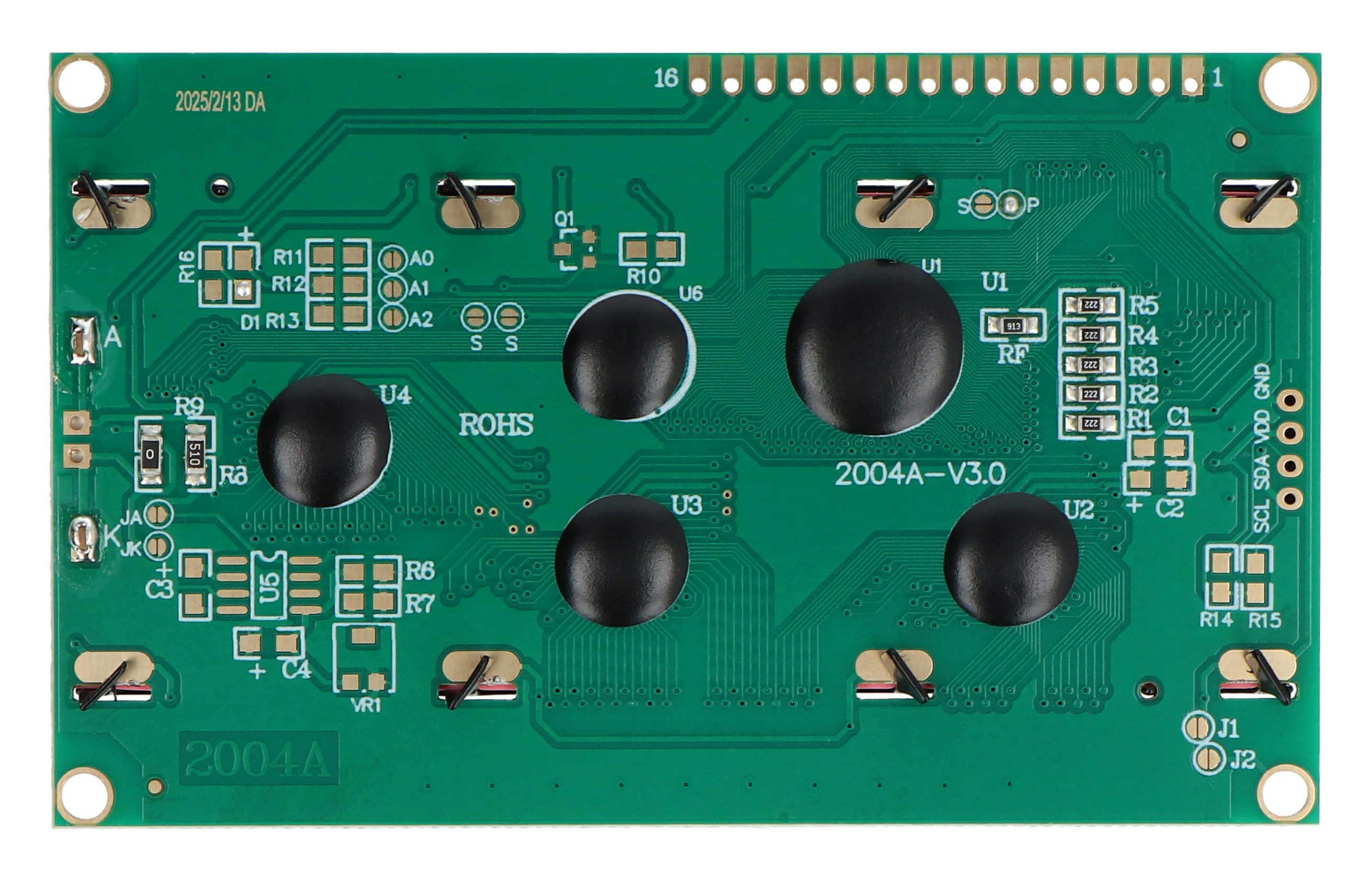

Das alphanumerische Display hat 12 Pins, die nicht auf der Platine markiert sind. Jeder von ihnen antwortet der Reihe nach:
- 1 - VSS - die Masse des Systems
- 2 - VDD - 5-V-Stromversorgung
- 3 - V0 - Kontrast
- 4 - RS - Auswahl des Anzeigebefehlsregisters (niedriger Zustand) oder des Datenregisters (hoher Zustand)
- 5 - R / W - Lesen (Low-Zustand) / Schreiben (High-Zustand)
- 6 - E - Entriegelung des Displays
- 7 ... 14 - DB0 ... DB7 - Datenbus
- 15 - LEDA - 5-V-Stromversorgung für Hintergrundbeleuchtung
- 16 - LEDK - Masse des Hintergrundbeleuchtungssystems

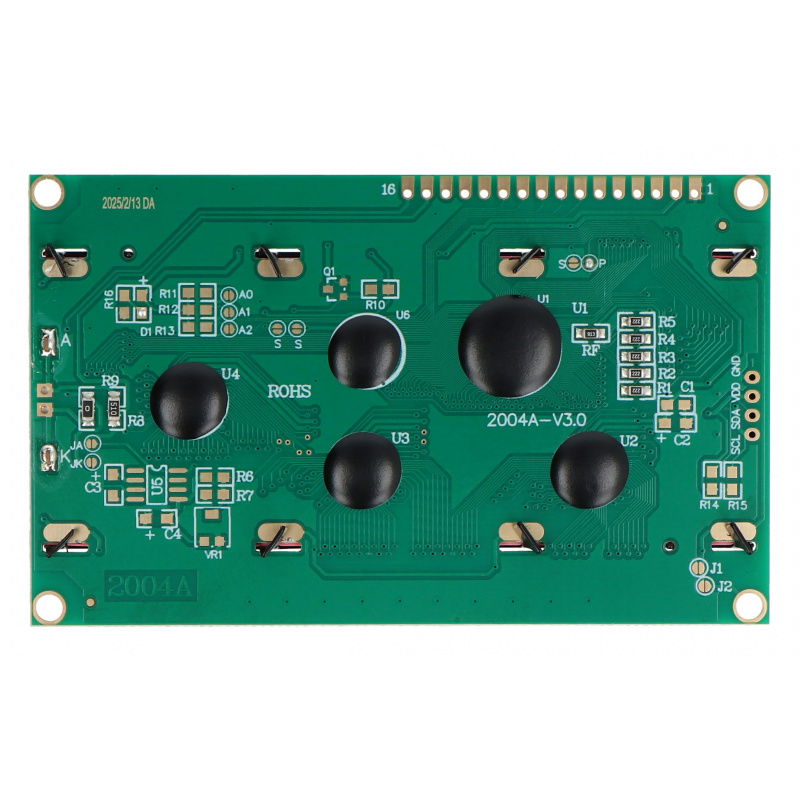

LCD-Display 4x20 Zeichen blau - justPi.
Das Produkt ist mit Arduino kompatibel
Der Standardsatz von Bibliotheken und Beispielprogrammen, die mit der Arduino IDE-Umgebung heruntergeladen werden, enthält die LiquidCrystal-Bibliothek, mit der Sie das dargestellte Display bedienen können.
Das LCD-Display hat keine gelöteten Anschlüsse.
Technische Spezifikation des Displays
- Typ: alphanumerisches LCD-Display
- 4 x 20 Zeichen LCD-Display
- Zeichenfarbe: weiß
- Hintergrundbeleuchtung: blau
- Lochabstand: 93 x 55 mm
- Versorgungsspannung: 5V
- Modulabmessungen: 98 x 60 mm
