Produktbeschreibung: Blaues LCD-Display (2x16 Zeichen) mit Anschlüssen – justPi
Dieses alphanumerische LCD- Display von justPi zeigt Werte zweizeilig mit je 16 Zeichen an. Es wird mit 5 V betrieben und zeichnet sich durch besonders einfache Bedienung, hohe Verfügbarkeit und umfassende Unterstützung zahlreicher Mikrocontroller aus. Die Zeichen werden auf blauem Hintergrund dargestellt.
Arduino- kompatibles Produkt
Zum Standardumfang der mit der Arduino IDE heruntergeladenen Bibliotheken und Beispielprogramme gehört die LiquidCrystal-Bibliothek, mit der Sie das angezeigte Display bedienen können.

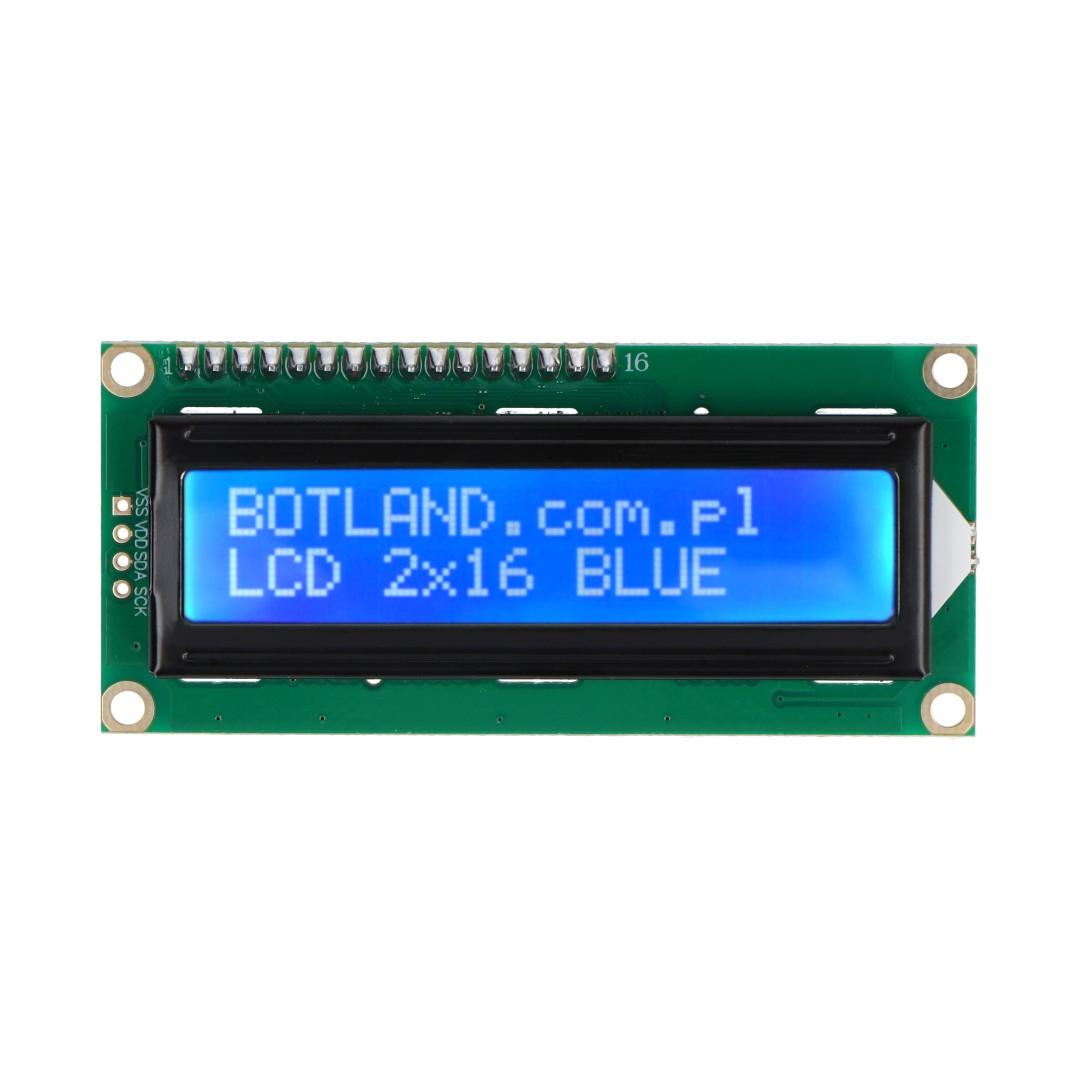

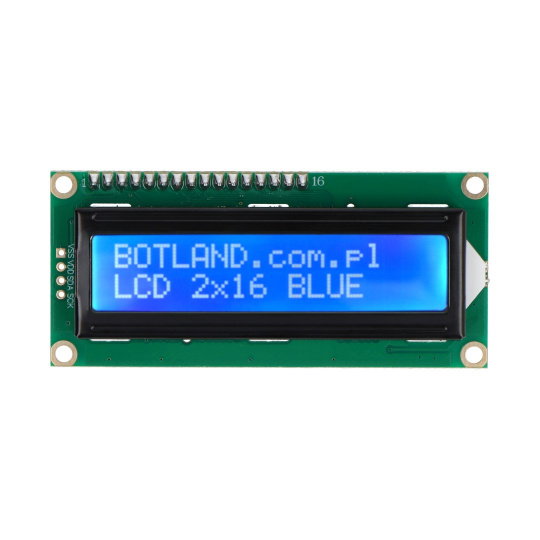

LCD-Display 2x16 Zeichen blau mit Anschlüssen - justPi.

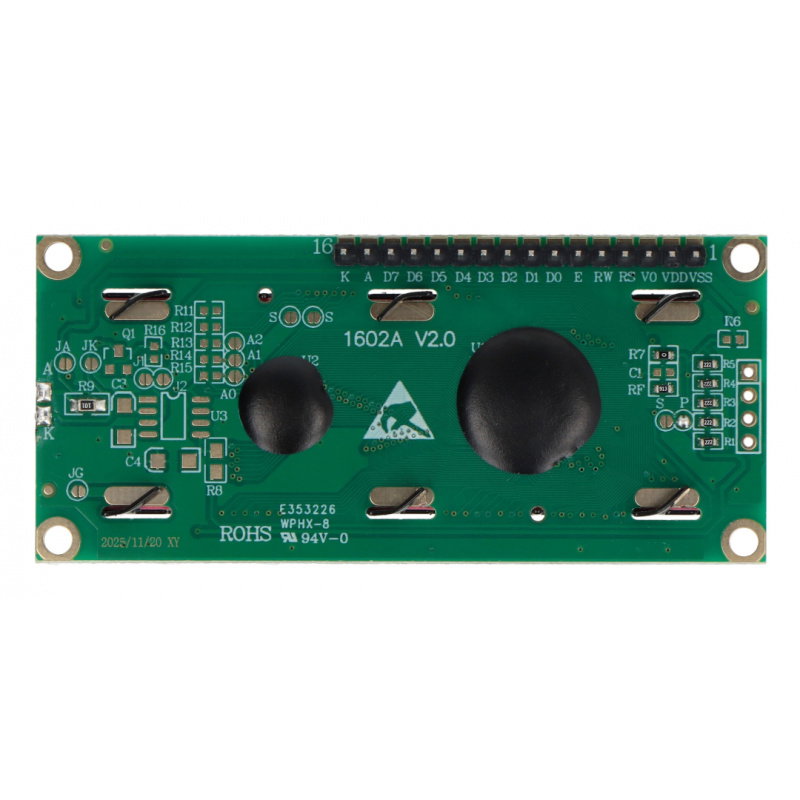

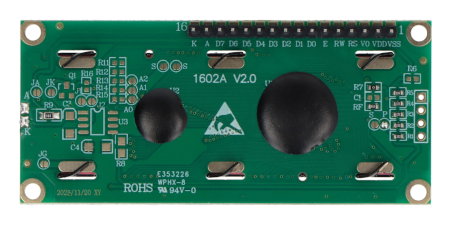

Pinbelegungsbeschreibung.

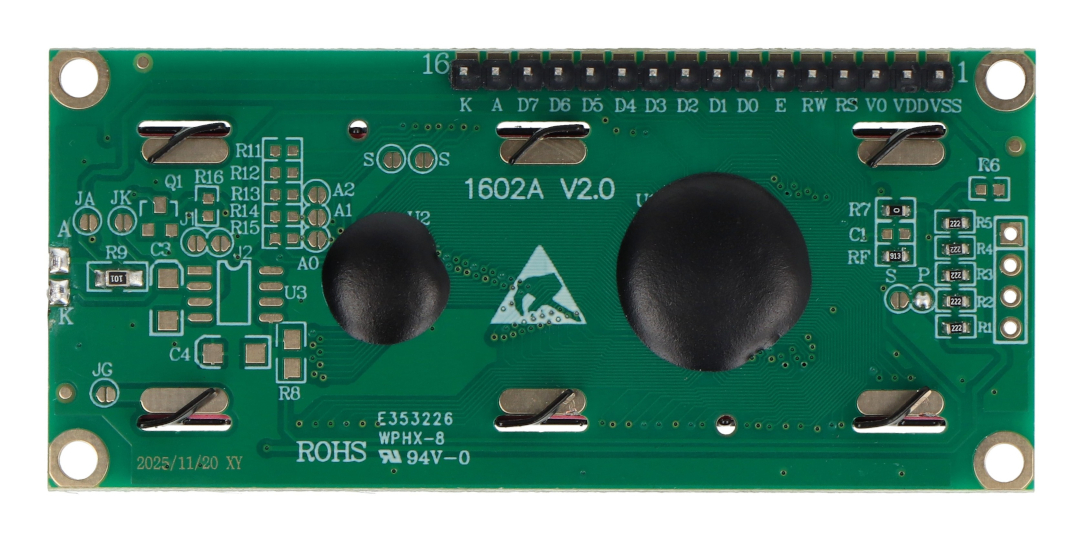

Beschreibung der Display-Pinbelegung
Das alphanumerische Display verfügt über 12 Pins, die auf der Platine nicht beschriftet sind. Jeder Pin entspricht:
- 1 - VSS - Systemmasse
- 2 - VDD - 5V Stromversorgung
- 3 - V0 - Kontrast
- 4 - RS - Auswahl des Anzeigebefehlsregisters (niedriger Zustand) oder des Datenregisters (hoher Zustand)
- 5 - R/W - Lesen (niedriger Zustand) / Schreiben (hoher Zustand)
- 6 - E - Entsperren des Displays
- 7…14 – DB0…DB7 – Datenbus
- 15 - LEDA - Hintergrundbeleuchtungs-Netzteil 5 V
- 16 - LEDK - Masse des Hintergrundbeleuchtungssystems
2x16 LCD-Modulsteuerung
Das justPi-Display kann in vier Modi gesteuert werden:
- 8-Bit ohne Auslesen des Busy-Flags – für die Übertragung werden acht Datenbusleitungen und zwei Steuerleitungen (RS, E – RW an Masse angeschlossen) benötigt.
- 8-Bit mit Busy-Flag-Lesung – für die Übertragung werden acht Datenbusleitungen und drei Steuerleitungen (RS, E, RW) benötigt.
- 4-Bit mit Busy-Flag-Lesung – für die Übertragung werden vier Datenbusleitungen und drei Steuerleitungen (RS, E, RW) benötigt.
- 4-Bit ohne Lesen des Busy-Flags - Für die Übertragung werden vier Datenbusleitungen und zwei Steuerleitungen (RS, E - RW mit Masse verbunden) benötigt.
Die am häufigsten gewählte Kommunikationsmethode ist der 4-Bit-Modus ohne Auslesen des Busy-Flags. Das Senden eines halben Bytes spart wertvolle I/O-Pins des Mikrocontrollers – es werden nur vier Datenleitungen verwendet (im 8-Bit-Modus sind acht belegt). Das Nicht-Auslesen des Busy-Flags führt zwar zu Softwareverzögerungen, spart aber eine weitere Leitung – den R/W-Pin. Dieser Pin kann dauerhaft mit Masse verbunden werden, da die Daten nur in eine Richtung – zum Display – übertragen werden.

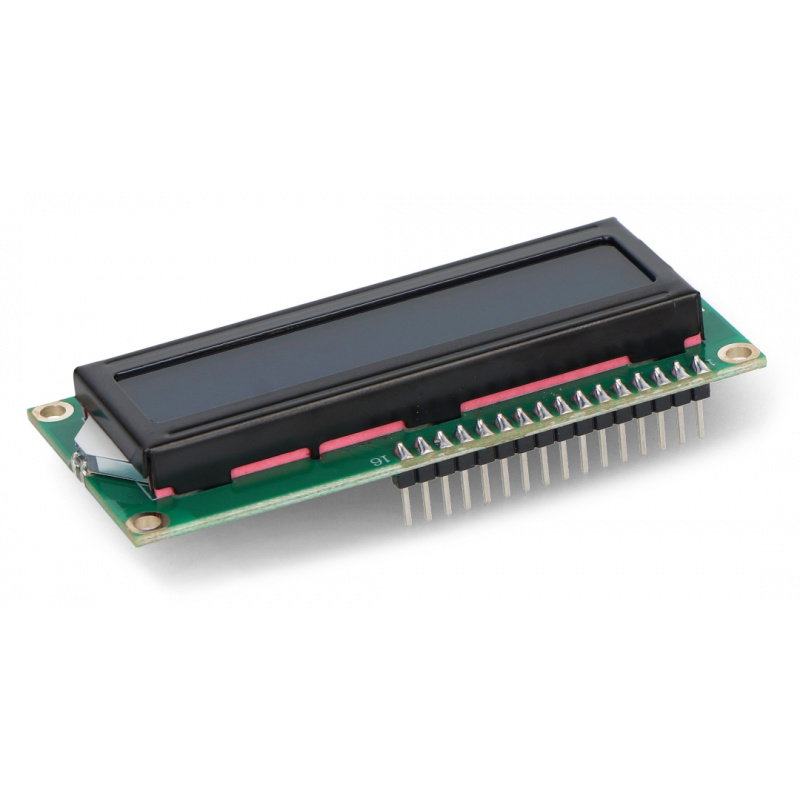

Blaues LCD-Display mit Anschlüssen - justPi.
Das LCD-Display verfügt über verlötete Anschlüsse.
Technische Spezifikationen des Displays
- Typ: alphanumerisches LCD-Display
- Versorgungsspannung: 5 V
- HD44780-kompatibler Treiber
- Hervorhebung: weiße Zeichen
- Blauer Hintergrund
- Betriebstemperaturbereich: -20 °C bis 70 °C
- Abmessungen eines Zeichens: 2,45 x 5 mm
- Modulabmessungen: 80 x 36 mm
