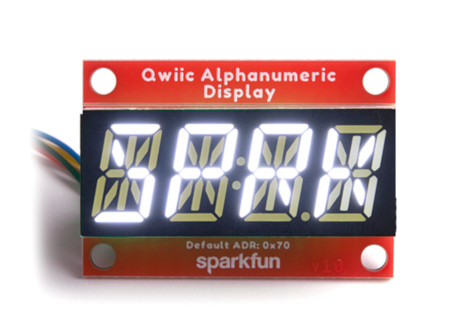

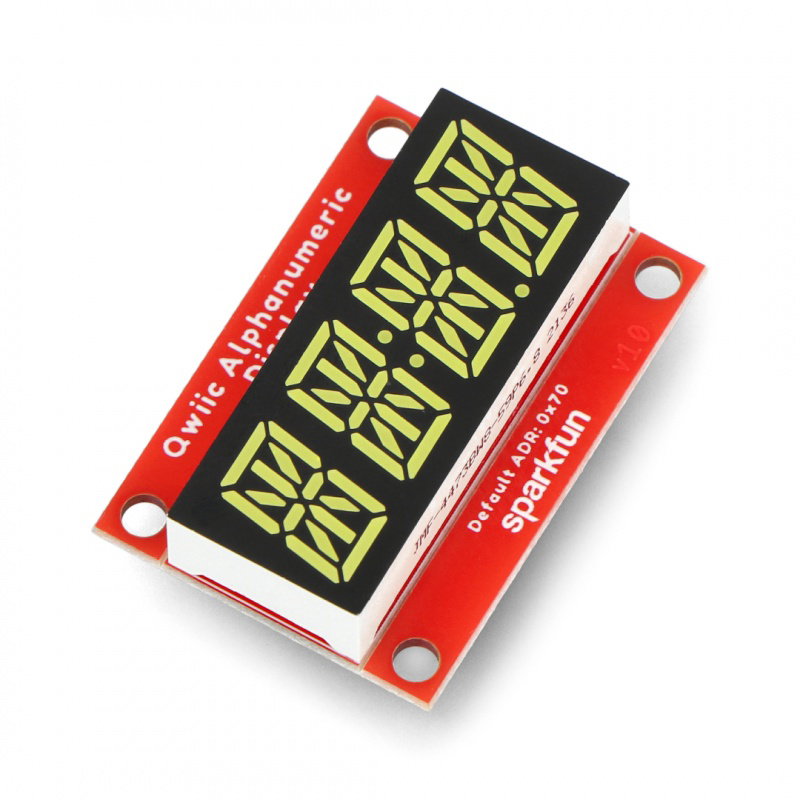

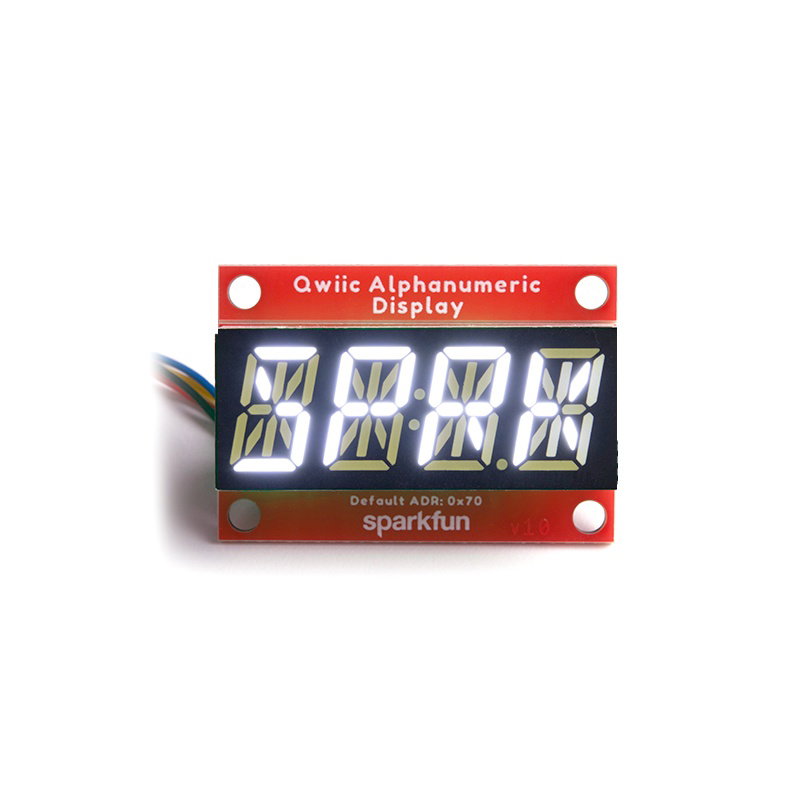

Produktbeschreibung: SparkFun Alphanumerisches Display – Alphanumerisches Display – Weiß – Qwiic – SparkFun COM-18565
Alphanumerisches Display , basierend auf dem VK16K33- Controller. Es verwendet den bidirektionalen I2C-Bus für die Kommunikation. Eingebaute Qwiic-Anschlüsse machen es einfach, das Produkt ohne Löten anzuschließen. Das Modul besteht aus vierfach 14 Segmenten, die weiß beleuchtet sind. Zusätzlich hat die Anzeige einen Doppelpunkt und einen Dezimalpunkt.
Das Produkt ist mit Arduino kompatibel. Der Hersteller hat für das Display ein Benutzerhandbuch und eine Bibliothek vorbereitet.
SparkFun Alphanumeric Display als Teil des Qwiic-Ökosystems .
Qwiic-System
Qwiic SparkFun ist ein Ökosystem, das eine große Auswahl an Sensoren und elektronischen Komponenten umfasst, die auf dem I2C-Kommunikationsbus basieren und über spezielle Kabel verbunden sind. Die Hauptannahme dieser Lösung besteht darin, den Prototyping-Prozess zu erleichtern. Alle Elemente, die den Qwiic-Standard unterstützen, verwenden einen gemeinsamen, 4-poligen JST-Stecker mit einem Rastermaß von 1 mm. Dies reduziert den Platzbedarf auf der Leiterplatte und erfordert kein Löten. Es schützt auch vor Anschluss, der nicht mit der Polarität übereinstimmt.
Die Ausgabe des Moduls
Das Modul verfügt neben zwei Qwiic-Anschlüssen über die I2C-Busanschlüsse in Form von Lötpads:
- C (SCL) - Taktleitung des I2C-Busses
- D (SDA) - Datenleitung des I2C-Busses
- 3 (3,3 V) - vom Modul versorgt
- G (GND) - die Masse des Systems
Auf der Platine befinden sich außerdem zwei Jumper, die mit den Symbolen A0 und A1 gekennzeichnet sind. Sie ermöglichen die Auswahl der I2C-Adresse ( default 0x70 , konfigurierbar: 0x71, 0x72, 0x73). Einzelheiten zur Konfiguration finden Sie im Benutzerhandbuch .

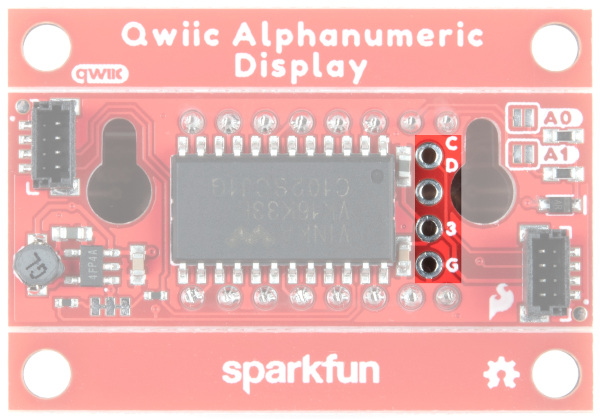

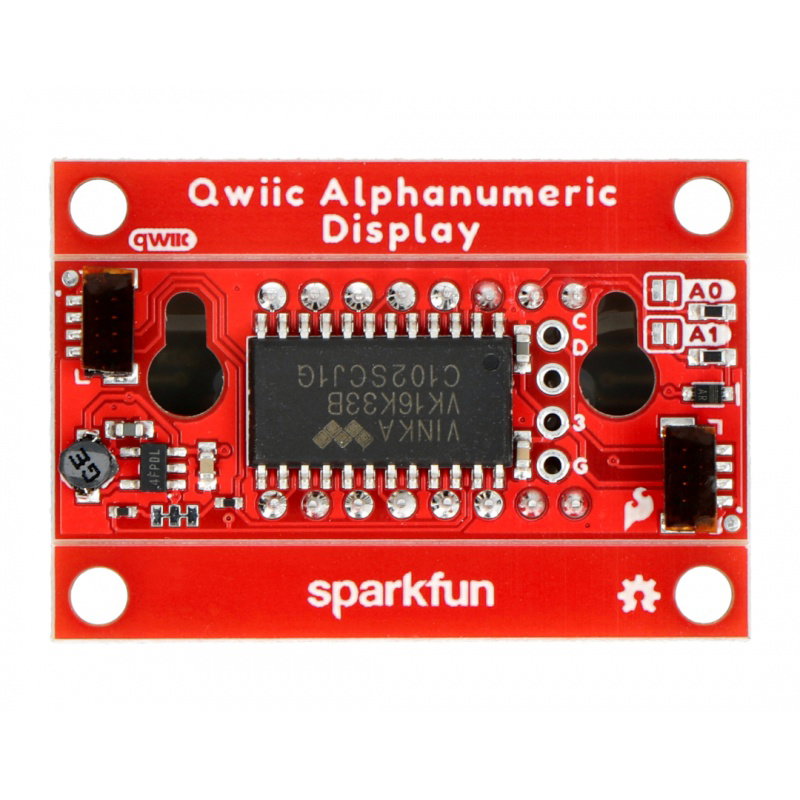

Die Position der Pins des I2C-Busses .

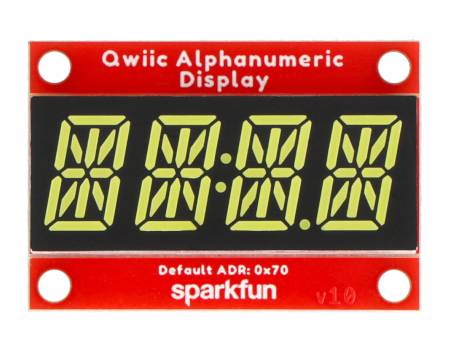

SparkFun Alphanumerisches Display - SparkFun COM-16918 .
SparkFun Alphanumeric Display-Spezifikation
- Anzeigetyp: alphanumerisch
- LED-Treiberchip: VK16K33
- Betriebsspannung: 3,3 V
- RC-Oszillator: integriert
- Maximale Anzahl der Anzeigesegmente: 128 Muster
- 16-Stufen-Dimmschaltung
- Kommunikationsschnittstelle: I2C-Bus
- Schnittstellenadresse:
- Standard: 0x70
- konfigurierbar: 0x71, 0x72, 0x73
- Verbindungsstecker: Qwiic-Standard
- Vier Befestigungslöcher im Abstand von 35,6 x 22,7 mm
- Zwei zusätzliche Befestigungslöcher zum Aufhängen an der Wand: Abstand 25,4 mm
- Farbe der Segmentbeleuchtung: weiß
- Modulabmessungen: 40,6 x 27,9 mm
