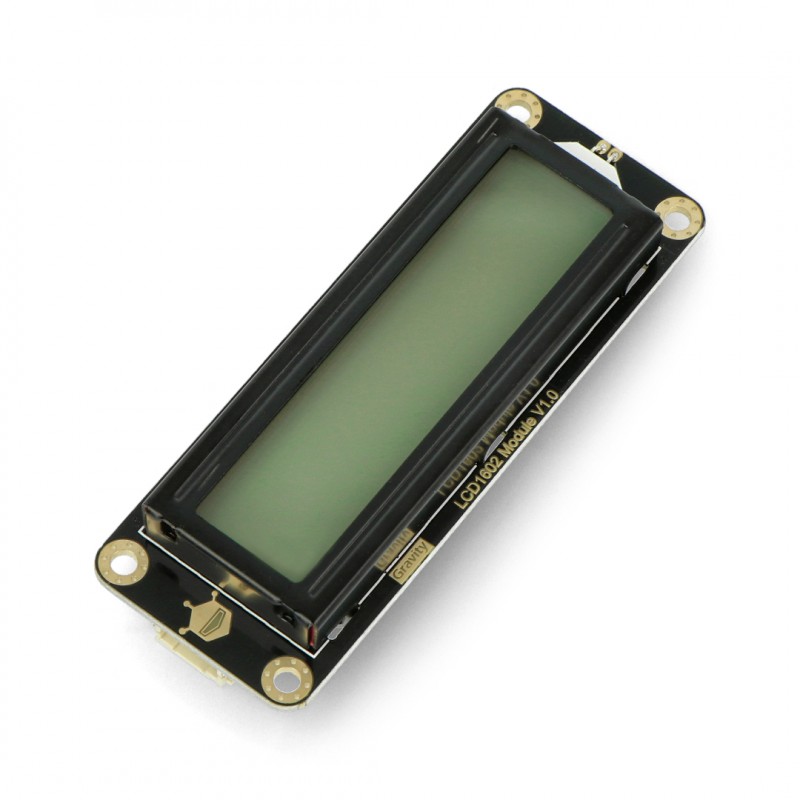

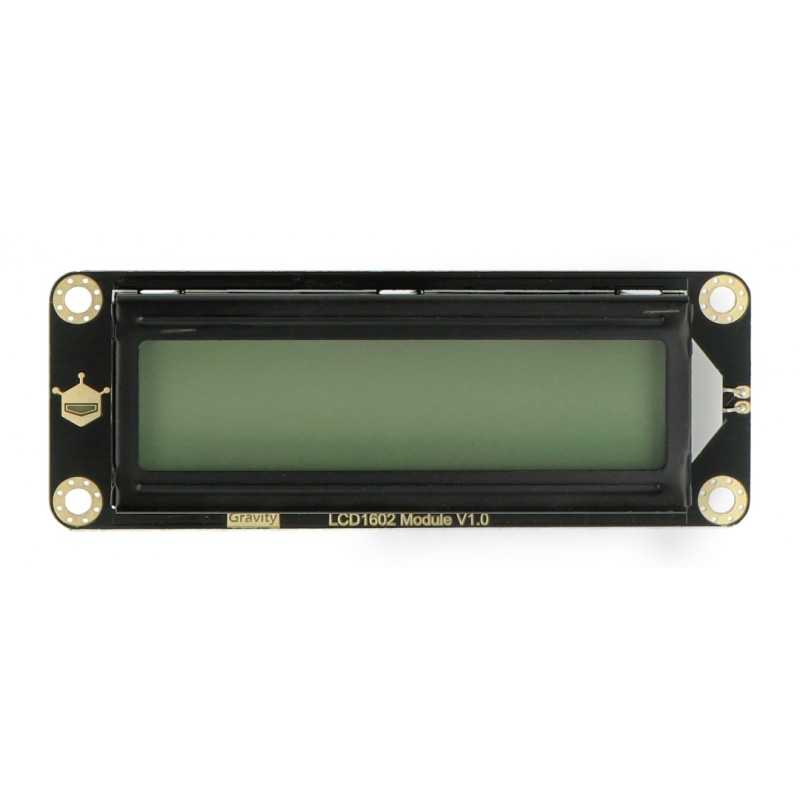

Produktbeschreibung: DFRobot Gravity - 2x16 I2C LCD-Display - grün

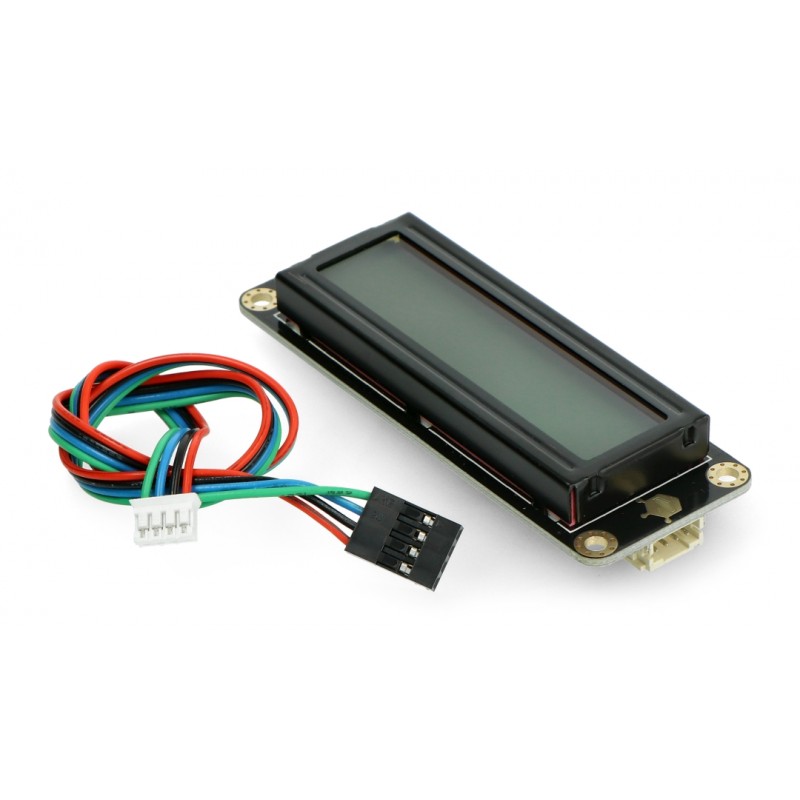

LCD -Display 2x16 Zeichen mit grüner Hintergrundbeleuchtung. Es kommuniziert über einen zweiadrigen I2C -Bus. Das Set enthält ein Kabel, das an das DFRobot Gravity IO Expansion Shield angepasst ist.
Das Produkt ist mit Arduino kompatibel Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch . |

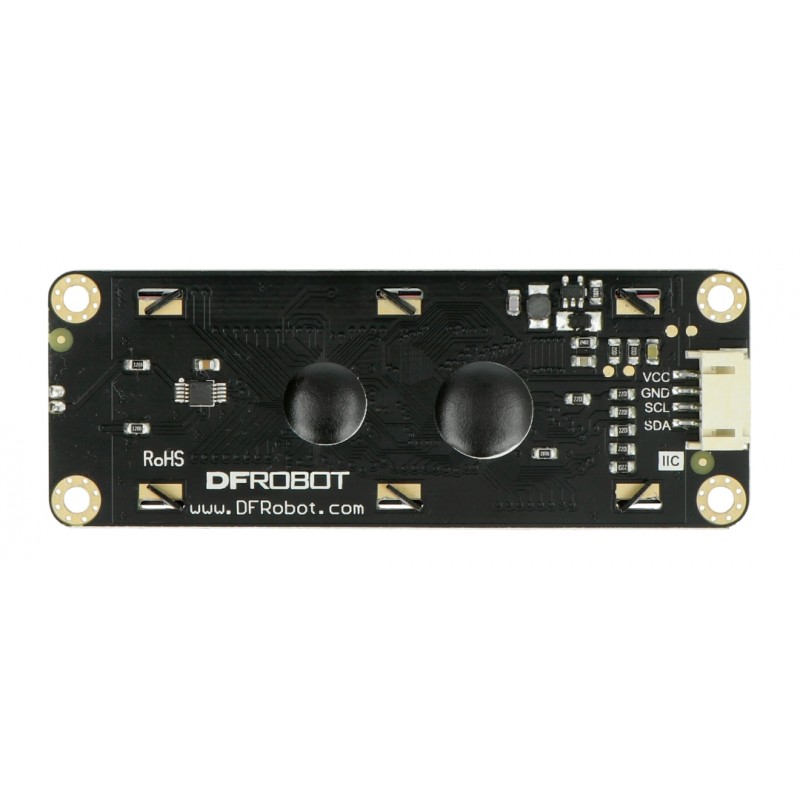

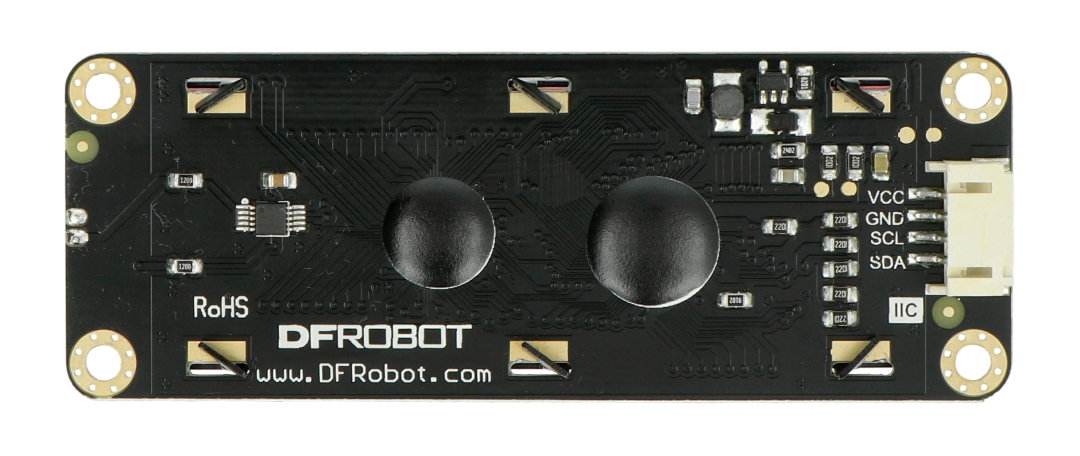

Leitungen und Verbindung
Das Display kommuniziert mit Arduino über den I2C -Bus, die Verbindung kann durch den vom Hersteller vorbereiteten Gravity-Pin-Expander erleichtert werden.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung von 3,3 V bis 5 V. |
| Masse | Die Masse des Systems. |
| SCL | Die Taktleitung des I2C-Busses. |
| SDA | Die Datenleitung des I2C-Busses. |
Technische Spezifikation des Displays
- Versorgungsspannung: von 3,3 V bis 5 V
- Stromaufnahme: bis zu 20 mA
- Anzeige: 16 x 2 Zeichen
- Kommunikation: IIC / I2C
- Hintergrundbeleuchtung: grün
- Arbeitstemperatur: -20 bis 70 ℃
- Umgebungstemperatur: -30 bis 80 ℃
- Abmessungen: 87 x 32 x 13 mm
