RGB-LED-Streifen WS2812 5050 x 8 LEDs - 53 mm

Index: LED-06255 EAN: 5903351249157

Der Streifen besteht aus 8 einzeln adressierten RGB 5050 LEDs mit integriertem Treiber. Ein Mikrocontroller-Pin reicht aus, um das Modul zu betreiben. Die Modullänge beträgt 53 mm.

RGB-LED-Streifen WS2812 5050 x 8 LEDs - 53 mm
3,50 €
2,94 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: OEM

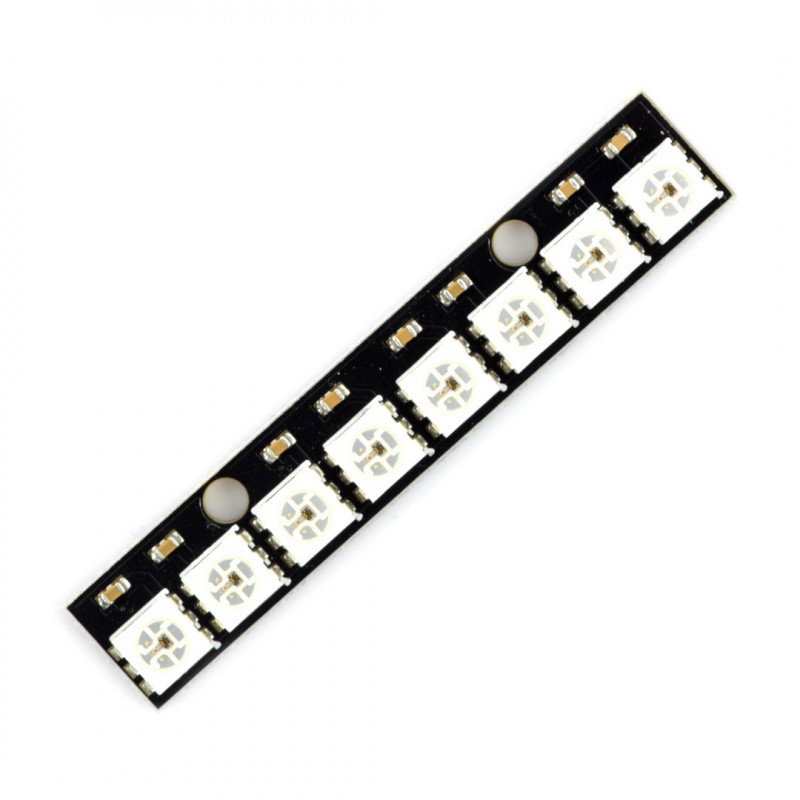

Produktbeschreibung: RGB-LED-Streifen WS2812 5050 x 8 LEDs - 53 mm

Der Streifen besteht aus 8 individuell adressierbaren RGB-LEDs mit integriertem Controller. Ein Pin des Mikrocontrollers, zB Arduino , reicht aus, um das Modul zu betreiben. Die LEDs sind in gleichen Abständen auf einem 53 mm langen Streifen platziert. Jeder von ihnen nimmt einen Strom von bis zu 20 mA auf, was in diesem Fall einen Gesamtwert von ca. 160 mA ergibt. Der Streifen kann mit einer Spannung von 4 V bis 7 V betrieben werden.

RGB-LED-Streifen WS2812 5050 x 8 LEDs - 53 mm

Das verwendete Kommunikationsprotokoll ermöglicht die serielle Verbindung der LEDs. Eine weitere Kette sollte mit dem Ausgangsanschluss verbunden werden und jeweils 4-7VDC, GND und DOUT mit DIN verbinden. Der Hersteller weist darauf hin, dass bei Verwendung von mehr als 500 LEDs der Arbeitsspeicher im Arduino Uno möglicherweise nicht ausreicht.

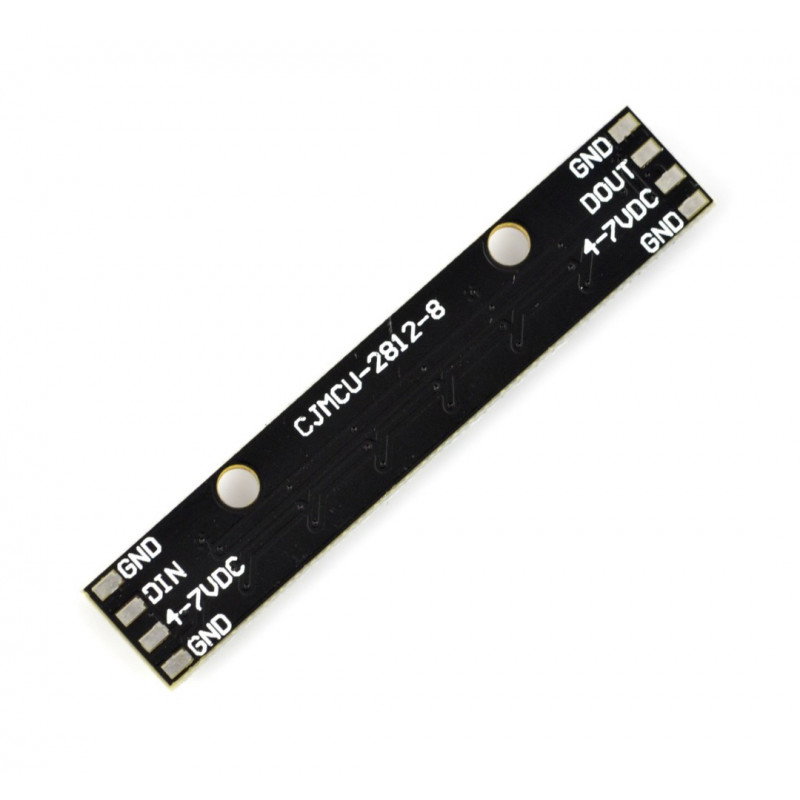

Anschließen des LED-Streifens

Das Gerät hat vier Ausgänge:
  • GND - Modulmasse
  • 4-7VDC - Versorgungsspannung, 20 mA Strom für eine Diode
  • DIN - digitales Steuersignal vom Mikrocontroller
  • DOUT - Ausgang zum Anschluss des nächsten Rings

Das Produkt ist mit Arduino und Raspberry Pi kompatibel

Das Produkt arbeitet mit NeoPixel-Bibliotheken von Adafruit:

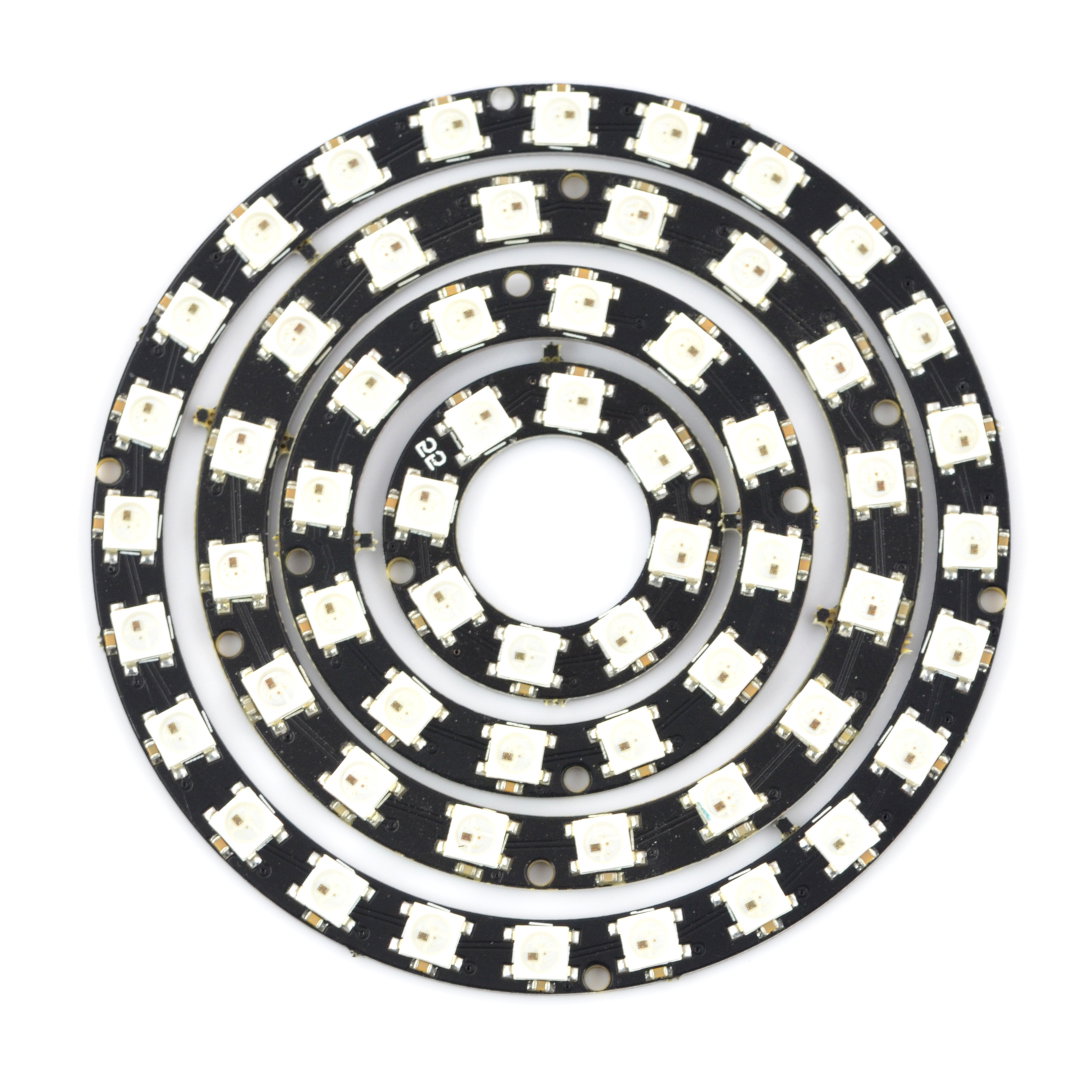

Unser Angebot umfasst auch andere Module mit WS2812- LEDs.

Spezifikation des WS2812 RGB-LED-Streifens

  • Versorgungsspannung: 4 V bis 7 V
  • Stromaufnahme: ca. 20 mA für eine Diode
  • Angewandte Dioden: LED RGB WS2812 ( Dokumentation )
  • Anzahl LEDs: 8
  • Stababmessungen: 53 x 10 mm

8 x WS2812 RGB-LED-Modul

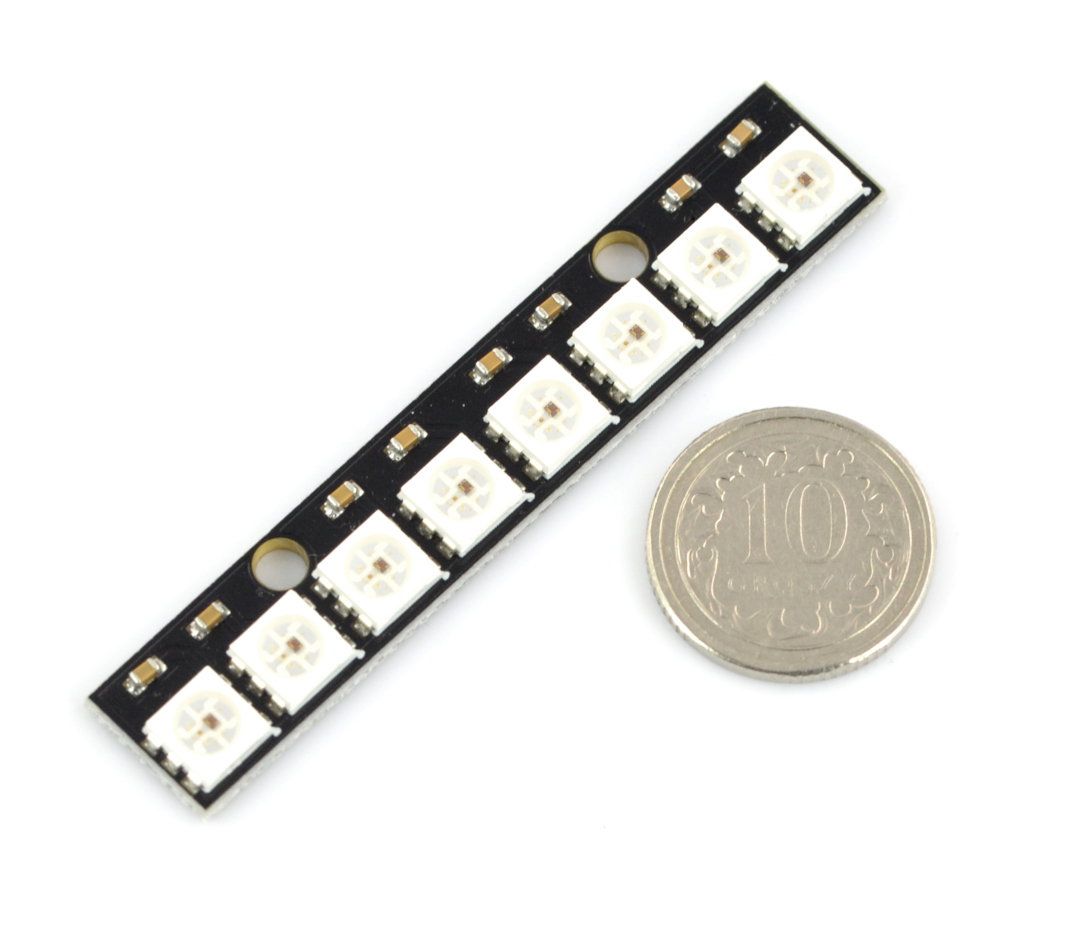

Ein kleiner RGB-LED-Streifen, dessen Design auf den beliebten digital adressierbaren WS2812-LEDs basiert. Das Modul besteht aus acht 5050-LEDs - die Gesamtlänge der Leiterplatte beträgt 53 mm und die Breite 10 mm.

Der RGB-LED-Streifen WS2812 5050 x 8 LEDs - 53 mm kann mit einer Spannung von 4 bis 7 V versorgt werden. Während des Betriebs verbraucht er maximal 160 mA Strom - der genaue Wert hängt von der Anzahl der gleichzeitig eingeschalteten LEDs ab Moment und die Helligkeit ihrer individuellen Strukturen. Neben Lötpads zum Anschließen der Stromversorgung verfügt das Modul über zwei digitale Leitungen: DIN (Befehlseingang zum Verbinden mit dem Prozessor) und DOUT (zum Anschließen der DIN-Leitung eines anderen Moduls - zum Erstellen der sogenannten Daisy - Chain -Struktur) .

Adressierbare Dioden und Arduino

Der große Vorteil von Modulen, die auf adressierbaren Dioden basieren, ist die Möglichkeit, nicht nur einzelne Elemente, sondern sogar große Matrizen mit nur einem oder zwei Pins des Mikrocontrollers zu steuern. Daher kann der Grad der Vereinfachung der Controller-Struktur nicht hoch genug eingeschätzt werden – um tatsächlich komplexe visuelle RGB-Effekte zu implementieren, benötigen Sie lediglich … einen Mikrocontroller.

Die große Popularität der adressierbaren Dioden der WS2812-Serie führte zur Erstellung einer speziellen Bibliothek für Arduino, die es extrem einfach machte, Farben aus einer 24-Bit-Palette zu erzeugen. Die Quellcodes der NeoPixel-Bibliothek von Adafruit sowie klare Beispiele für ihre Verwendung finden Sie auf GitHub.

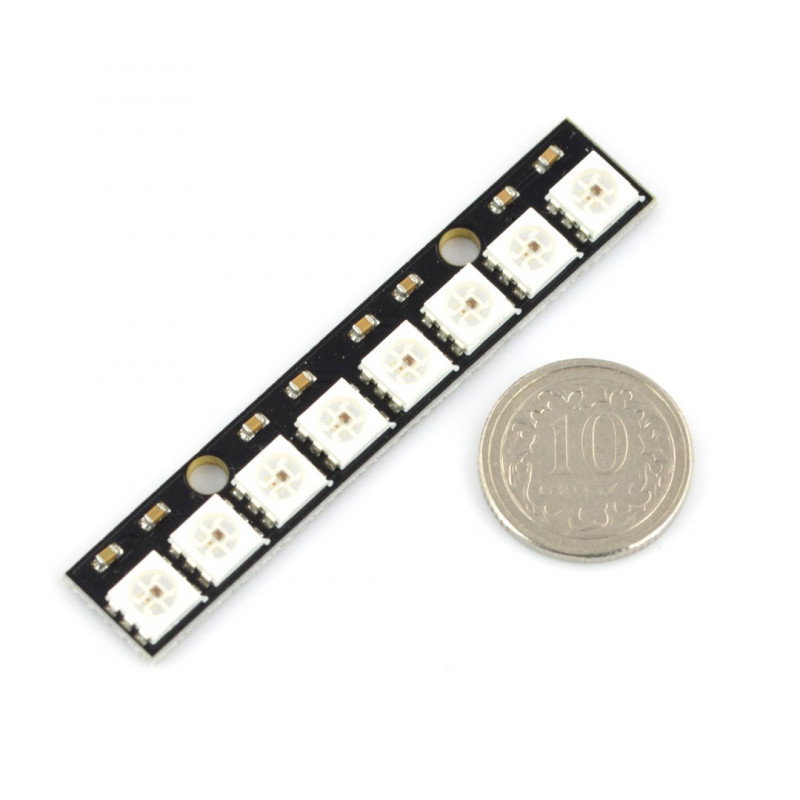

RGB-LED-Streifen WS2812 5050 x 8 LEDs - 53 mm

Das Produkt ist ein RGB-LED-Streifen, der aus 8 einzeln adressierten LEDs besteht. Dank eines durchdachten Systems zur separaten Ansteuerung jeder Diode reicht dafür nur ein Ausgang im Mikrocontroller aus.

Das Gerät ist 53 Millimeter lang, 10 mm breit und perfekt angepasst, um beispielsweise mit einem Arduino-Minicomputer zu arbeiten.

LED-RGB 5050

Die Dioden sind äquidistant angeordnet und ziehen jeweils einen Strom von nicht mehr als 20 mA. Die gesamte Leiste kann mit Spannungen von 4 bis 7 V versorgt werden.

Die dichte Anordnung von acht LEDs nebeneinander lässt den gesamten Streifen sehr viel Licht abgeben. Die Möglichkeit, die Beleuchtungsparameter jeder LED zu steuern, ermöglicht es, sehr attraktive Effekte zu erzielen, indem das Gerät richtig programmiert wird. Sehr praktisch ist es auch, mehrere Strips miteinander zu verbinden – in diesem Fall brauchen Sie nur an die passende Stromquelle zu denken.

Nennleistung 1,0 Watt
LED-Farbe RGB
LED-Typ WS2812B
LED - Anzahl der LEDs 8
LED-Linse transparent
LED-Wellenlänge RGB
Prüfen 3
PAKETBREITE 6 cm
PAKETHÖHE 0.5 cm
PAKETTIEFE 5.3 cm
PAKETGEWICHT 0.003 kg
