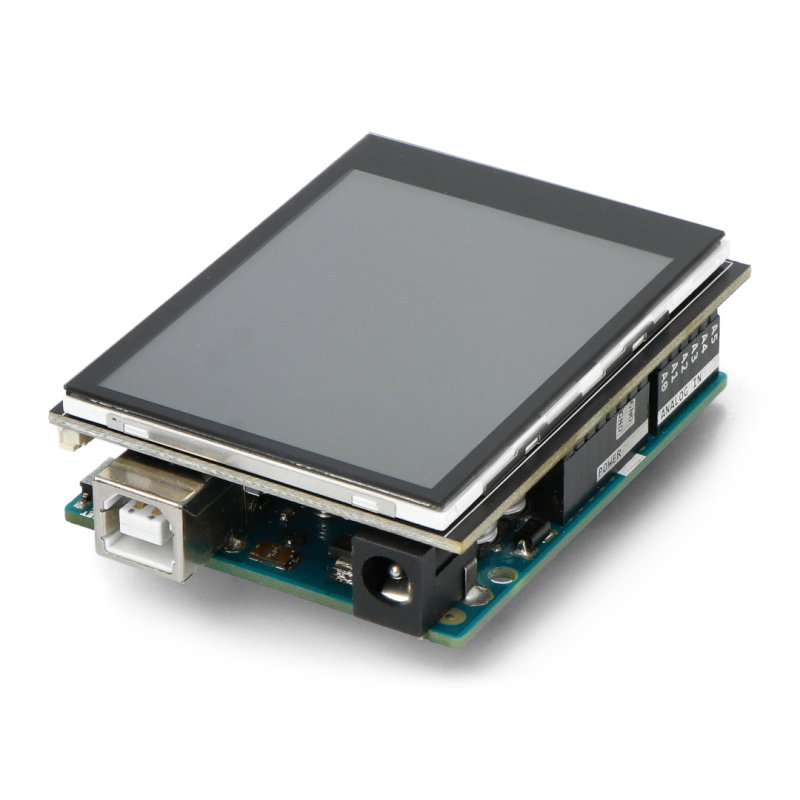

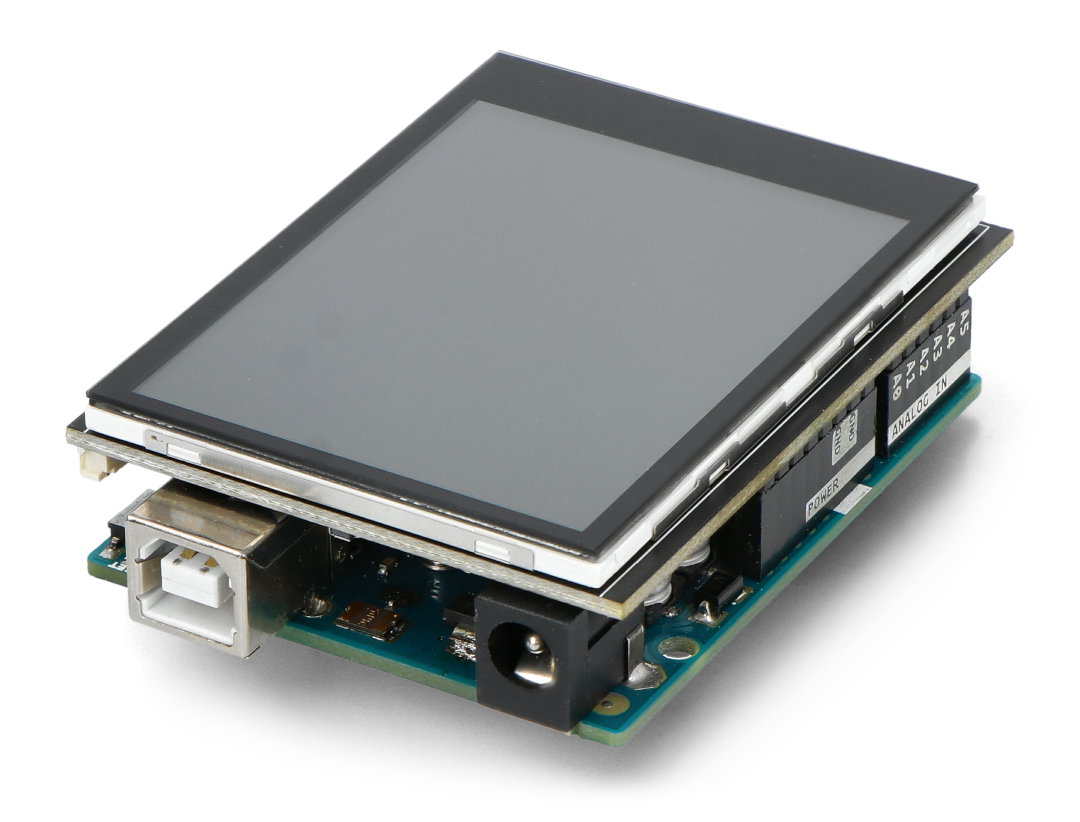

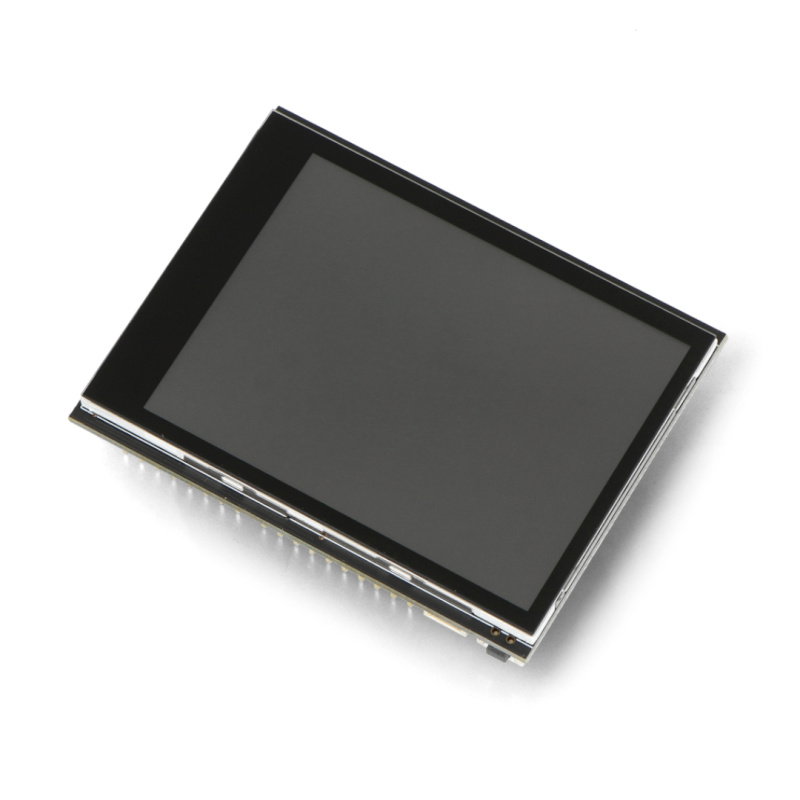

Produktbeschreibung: Kapazitives Touch-Display TFT 2,8 "240x320px mit microSD-Lesegerät - Schild für Arduino - Adafruit 1947
Shield für Arduino mit kapazitivem TFT-Touchscreen. Seine Diagonale beträgt 2,8 ", die Auflösung beträgt 240 x 320 px. Das Display verfügt über LED-Hintergrundbeleuchtung und individuelle Pixelsteuerung, gelötete Anschlüsse, QT-Anschluss und einen microSD-Kartenleser. Die Kommunikation erfolgt über die I2C- und SPI-Schnittstelle .
Das System ist mit jedem klassischenArduino '328 kompatibel. Das angebotene Produkt ist fertig montiert - es verfügt über Anschlüsse, die eine direkte Verbindung zum Arduino ohne zusätzliches Löten ermöglichen. Die Verwendung eines kapazitiven Bildschirms ermöglicht es Ihnen, Fingerdrücke überall auf dem Bildschirm zu erkennen. Das Display verfügt über einen eingebauten Controller mit RAM -Pufferung. Dadurch wird der Mikrocontroller entlastet und führt keine Datenanzeigeoperationen durch. Das Gerät verwendet eine relativ kleine Anzahl von Pins, sodass es möglich ist, mehr Peripheriegeräte, LEDs, Tasten oder Sensoren daran anzuschließen.
|
Das Produkt ist mit Arduino kompatibel Der Hersteller stellt eine Bedienungsanleitung mit Bibliotheken und einem Beispielprogramm zur Bedienung des Displays zur Verfügung . |
Kapazitives Touch-Display TFT 2,8 "240 x 320 px mit microSD-Lesegerät - Schild für Arduino - Adafruit 1947.Führt

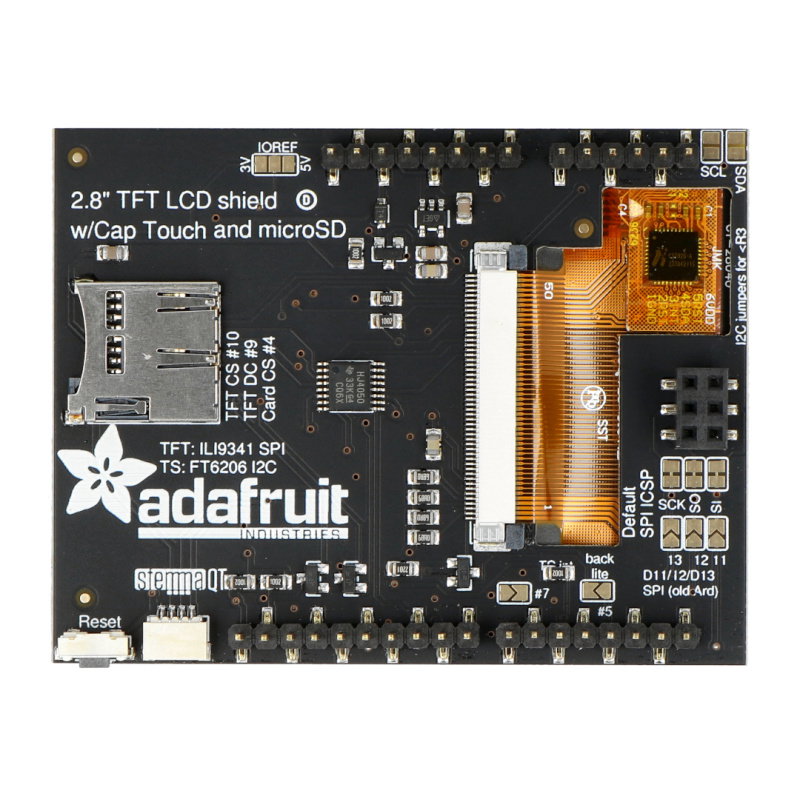

Vom Modul verwendete Pins:
- Anzeige: 5 digitale SPI-Pins (13 - 9)
- Touchscreen-Controller: 2 gemeinsame I2C-Pins (I2C, SDA und SCL)
- MicroSD-Karte: 1 digitaler Pin (4)
- QT-Anschluss
Dem Benutzer stehen weiterhin zur Verfügung:
- 6 digitale Pins: 2 - 3, 5 - 8
- 6 analoge Pins: 0-5
- Pin 4 ist verfügbar, wenn die microSD-Karte nicht verwendet wird

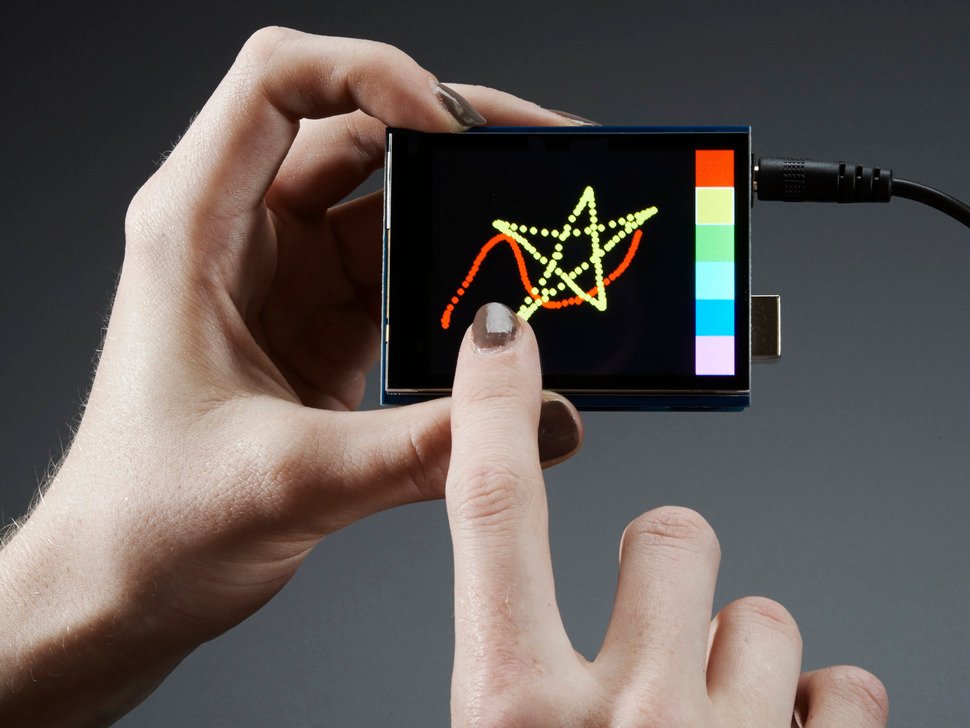

Verbindung
Adafruit bietet kostenlose Grafikbibliotheken , die das Erstellen von Formen und das Anzeigen von Text sehr einfach machen. Es gibt eine Bibliothek zum Lesen der Stelle, an der der Bildschirm berührt wird, die Daten werden in Form von X-, Y-Achsenwerten gesendet.
Die Aktivierung des Displays mit der Touch-Funktion erfordert die Installation zusätzlicher Bibliotheken:
Technische Spezifikation des Displays
- Auflösung: 240 x 320 Pixel, 18-Bit-Farbmodus
- Bildschirmdiagonale: 2,8"
- Display hinterleuchtet mit 4 LEDs, mit einstellbarer Helligkeit
- Eingebauter LDO-Regler
- MicroSD-Kartenleser
- Kapazitiver Bildschirm
- Schnittstelle: SPI, I2C
