Produktbeschreibung: Sparkle Motion Stick – Controller für adressierbare WLED-Streifen und LEDs – ESP32 – USB – Adafruit 6332
Der Adafruit Sparkle Motion Stick ist ein kompakter Controller für adressierbare LED-Streifen und -Module auf Basis des ESP32- Mikrocontrollers. Optimiert für die Verwendung mit der beliebten WLED- Software, bietet die Platine zwei Ausgänge für NeoPixel-Streifen und -Module , ein integriertes I2S-Mikrofon für musikgesteuerte Effekte sowie einen Infrarotempfänger zur Fernsteuerung. Das Modul wird direkt über USB Typ-A mit 5 V versorgt, sodass Sie Standard-USB-Netzteile oder Powerbanks verwenden können. Eine integrierte 2-A-Polymer-Sicherung schützt das Gerät vor Überlastung. Dank WLAN- und Bluetooth- Unterstützung sowie Kompatibilität mit der Arduino IDE, ESP-IDF, MicroPython und CircuitPython eignet sich die Platine auch als vielseitiges ESP32-Modul für Ihre eigenen IoT- und Automatisierungsprojekte.

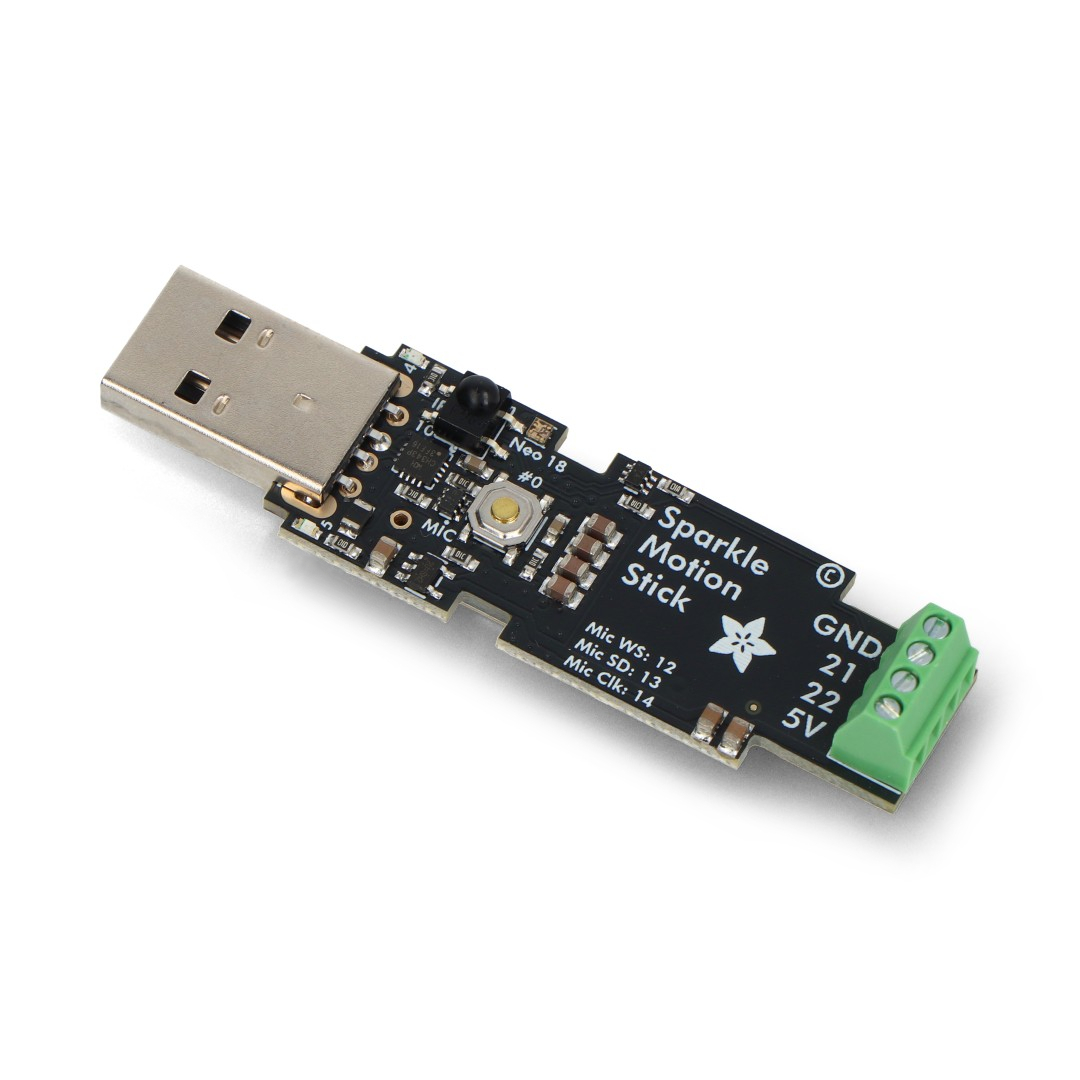

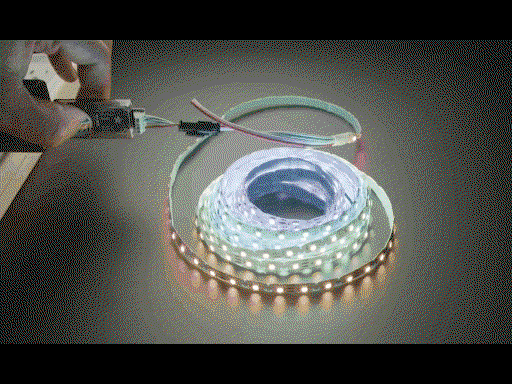

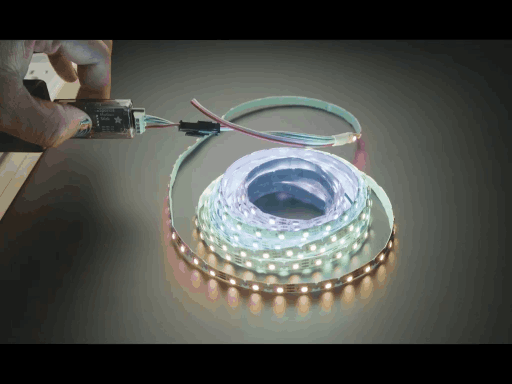

Sparkle Motion Stick - Controller für adressierbare WLED LED-Streifen und -Bänder - ESP32 - USB - Adafruit 6332.
Der eingebaute Infrarotempfänger ermöglicht eine einfache Integration mit der Fernbedienung.
Hauptmerkmale des Sparkle Motion Sticks
- ESP32-Mikrocontroller : Tensilica 240-MHz-Dual-Core-Prozessor mit 4 MB Flash-Speicher, WLAN-Unterstützung, Bluetooth LE und Bluetooth Classic
- Volle WLED-Kompatibilität : eine sofort einsatzbereite Lösung zur Steuerung adressierbarer LEDs und zur Erstellung fortschrittlicher Lichtanimationen
- Zwei LED-Ausgänge : Signale an GPIO21 und GPIO22 mit Logikpegelwandlung auf 5 V
- Eingebautes I2S-Mikrofon : Unterstützt audio-reaktive Effekte, die mit der Musik synchronisiert sind
- IR-Infrarotempfänger : Ermöglicht die Steuerung Ihrer Projekte mit kompatiblen Fernbedienungen
- Schraubverbinder : schnelle und einfache Drahtverbindung
- Stromversorgung über USB Typ A : kompatibel mit USB-Netzteilen und Powerbanks
- 2-A-Polymersicherung : Überlastschutz
- Eingebaute NeoPixel RGB -Status-LED an GPIO18 angeschlossen
- Benutzertaste : Verfügbar an GPIO0 und unterstützt von WLED und benutzerdefinierten Programmen
Anschlüsse, Pinbelegung und Kompatibilität
Der Adafruit Sparkle Motion Stick verfügt über zwei Signalausgänge zur Ansteuerung adressierbarer LEDs wie NeoPixel, WS2812B, SK6812 und kompatibler Modelle. Beide Ausgänge sind hardwareseitig auf 5 V pegelgesteuert , was die Zuverlässigkeit der Datenübertragung auch über längere Kabel erhöht. Die Platine besitzt außerdem 5-V-Stromversorgungs- und GND-Pins für den direkten Anschluss von LED-Streifen. Der integrierte IR-Empfänger wird über GPIO10 angesteuert. Das I2S-Mikrofon nutzt die GPIO-Pins 12, 13 und 14. Dank WLAN-Kommunikation lässt sich das Gerät über einen Webbrowser oder die WLED-App steuern und in Hausautomationssysteme integrieren. Das Modul ist kompatibel mit LED-Streifen, 2D-LED-Matrizen, Lichtvorhängen, Bühnendekorationen, Cosplay-Installationen, IoT-Projekten und intelligenten Beleuchtungssystemen.
Der Controller wurde so konzipiert, dass er vollständig mit WLED kompatibel ist.
Die Platine verfügt über ein eingebautes I2S-Mikrofon.
Programmierung und unterstützte Umgebungen
Das Herzstück des Geräts ist der bewährte ESP32 , der eine breite Kompatibilität mit gängigen Programmierwerkzeugen gewährleistet. Neben der sofortigen Unterstützung von WLED lässt sich das Modul in der Arduino IDE, ESP-IDF, MicroPython und CircuitPython programmieren. Der integrierte CH343 USB-UART -Konverter mit Auto-Reset ermöglicht komfortable Firmware-Updates ohne zusätzliche Programmiergeräte. Dank der GPIO21-, GPIO22-, GPIO0-, GPIO10- und I2S- Schnittstelle können Sie eigene LED-Treiber, IoT-Projekte, Audiogeräte, Automatisierungssteuerungen und interaktive, soundreaktive Installationen realisieren. Die Platine eignet sich sowohl für schnelles Prototyping als auch für fertige Geräte mit drahtloser Kommunikation, LED-Steuerung und Netzwerkfunktionen.
Technische Spezifikationen des Controllers
- Mikrocontroller: ESP32-MINI-1
- Prozessor: Tensilica LX6 Dual-Core 240 MHz
- Flash-Speicher: 4 MB
- Drahtlose Verbindungen: WLAN 2,4 GHz, Bluetooth LE, Bluetooth Classic
- Stromversorgung: 5 V über USB Typ-A
- Maximaler Eingangsstrom: 2 A
- Schutz: 2-A-Polymersicherung
- LED-Ausgänge: 2
- LED-Ausgangspins: GPIO21, GPIO22
- Logikpegelwandlung: bis zu 5 V
- Mikrofon: I2S
- I2S-Mikrofonleitungen: WS - GPIO12, DATA - GPIO13, BCLK - GPIO14
- IR-Empfänger: GPIO10
- Benutzertaste: GPIO0
- Eingebautes NeoPixel RGB: GPIO18
- Eingebaute LED: GPIO4
- USB-UART-Konverter: CH343
- Kompatible Umgebungen: WLED, Arduino IDE, ESP-IDF, MicroPython, CircuitPython
- Abmessungen: 67,5 x 18,6 x 11,7 mm
- Gewicht: 7,5 g
Inhalt des Sets
- 1x Adafruit Sparkle Motion Stick
Der Controller wird über USB Typ A mit einer Spannung von bis zu 5 V mit Strom versorgt.
