Produktbeschreibung: Tic 36v4 - USB 50 V / 4 A Schrittmotortreiber - Pololu 3141
Tic 36v4 Schrittmotortreiber , der über die USB-Schnittstelle kommuniziert, unterstützt auch die serielle Schnittstelle TTL, I2C, Analog (Potentiometer), Quadratur-Encoder und RC-Funk. Das System basiert auf MOSFET-Transistoren , arbeitet mit einer Spannung von 8 V bis 50 V bei einer Stromaufnahme von bis zu 4 A ohne Verwendung eines Kühlkörpers oder bis zu 6 A mit zusätzlicher Kühlung. Die maximale Schrittauflösung beträgt 1/256 .
Die Treiber der Tic-Serie ermöglichen eine einfache Steuerung mit bipolaren Schrittmotoren. Die Schaltungen unterstützen sechs verschiedene Steuerschnittstellen: USB für direkte Computersteuerung, serielles TTL und I2C für Mikrocontroller-Betrieb, RC-Servosystem, analoge Spannung für Potentiometer- oder Joystick-Betrieb, Quadratur-Encoder zur Verwendung mit einem Drehgeber. Viele Einstellungen lassen sich über die Anwendung des Herstellers für Windows, Linux und macOS konfigurieren.

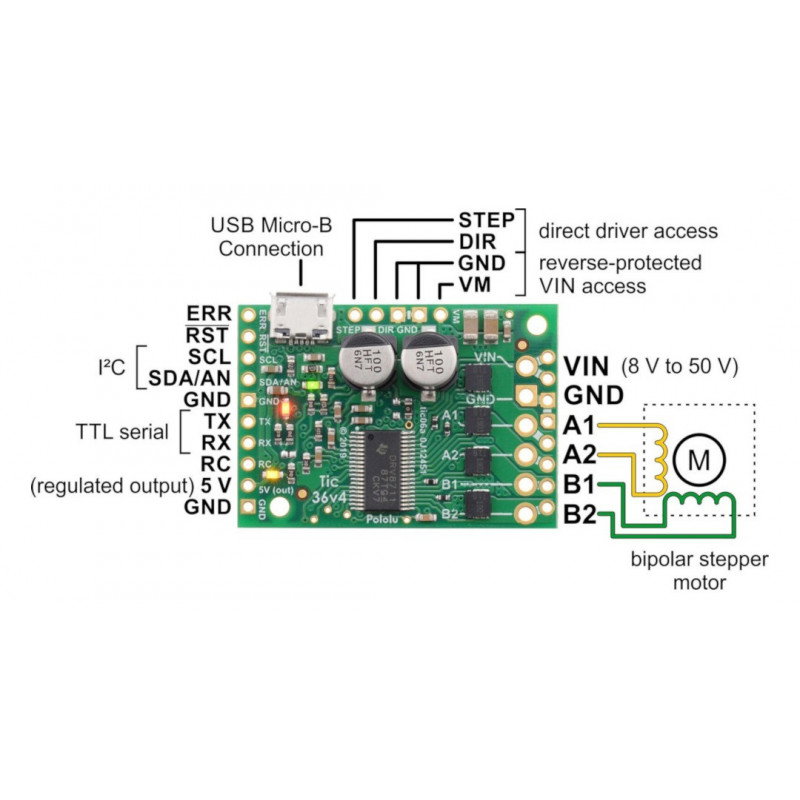

Anschlussdiagramm der Steuerung.

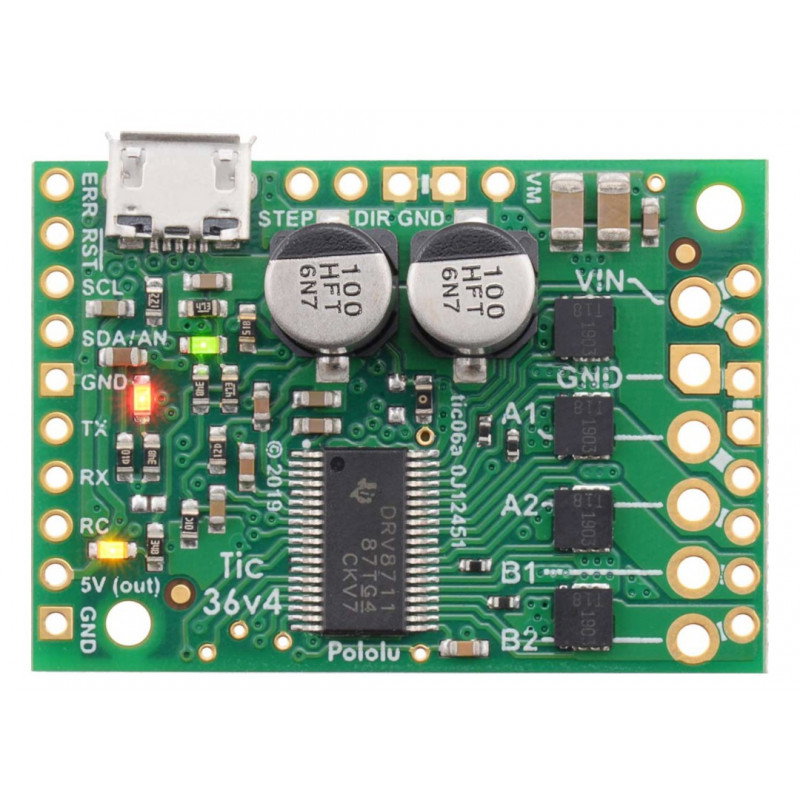

Anschließen des Tic 36v4-Treibers
Das Gerät basiert auf MOSFET-H-Brücken- Transistoren, ermöglicht die Steuerung großer Schrittmotoren und unterstützt einen höheren Strom als typische Motortreiber. Unterstützt 9 Mikroschrittmodi mit einem kleinsten 1/256. Der Controller unterstützt Spannungen von 8 V bis 50 V und einen Dauerstrom von bis zu 4 A ohne zusätzliche Kühlung und bis zu 6 A mit zusätzlicher Kühlung.
Spezifikation des Motortreibers
- System: MOSFET-Transistoren
- Schnittstelle:
- USB
- Serielles TTL
- I2C
- RC gepulst
- analoge Spannung
- Quadratur-Encoder
- Versorgungsspannung: 8 V bis 50 V
- Strom ohne Kühlung: 4 A
- Kühlstrom: 6 A
- Maximale Schrittzahl: 5.000 PPS
- Schrittauflösung: Voll, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
- Verpolungsschutz

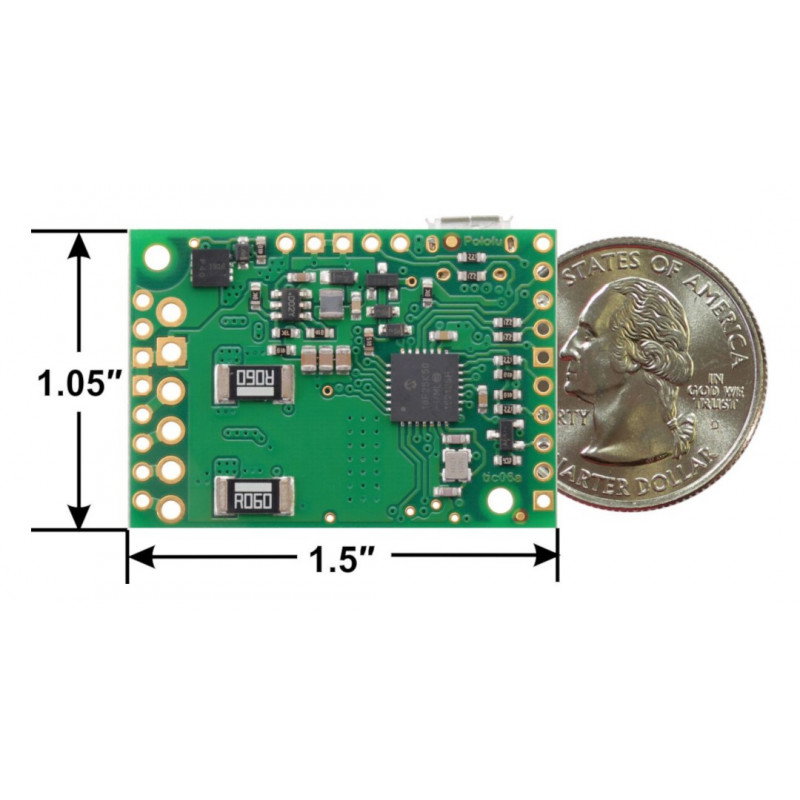

- Abmessungen: 38,1 x 26,7 x 10,7 mm
- Gewicht: 6,3 g
Satz enthält
- Modul mit Tic 36v4 Schrittmotortreiber
- Goldpin-Streifen
- Schraubverbindungen
Tic 36v4 Schrittmotortreiber für selbstlötende Steckverbinder.
