Cytron Maker Drive MX1508 - Zweikanal-Motortreiber mit 9,5 V / 1 A

Index: CTN-13999 EAN: 5904422321802

Einfach zu bedienender, zweikanaliger DC-Motortreiber, ausgestattet mit einer H-Brücke Dauerstrom pro Kanal beträgt 1 A (kurzzeitig 1,5 A). Stromversorgung von 2,5 V bis 9,5 V. Der Ausgangsstrom bei einer Spannung von 5 V beträgt 0,2 A.

Cytron Maker Drive MX1508 - Zweikanal-Motortreiber mit 9,5 V / 1 A
4,90 €
4,12 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Cytron
Compatibility: Arduino

Produktbeschreibung: Cytron Maker Drive MX1508

Einfach zu bedienende Zweikanal- DC-Motorsteuerung für Anfänger . Ausgestattet mit einer H-Brücke , mit der Sie die Motordrehzahl in beide Richtungen steuern können . Der Dauerstrom pro Kanal beträgt 1 A (kurzzeitig 1,5 A). Stromversorgung von 2,5 V bis 9,5 V. Der Ausgangsstrom bei 5V beträgt 0,2A .

Hauptmerkmale des Cytron Maker Drive MX1508-Motortreibers

  • Schutz - Maker Drive verfügt über einen Verpolungsschutz für die Anschlüsse Vin / Vmotor / Vbatt (Motorstromversorgung). Dadurch wird das Risiko einer Beschädigung des Motors durch falschen Anschluss der Stromversorgung beseitigt.
  • Kompaktes Design - Das Board hat kleine Abmessungen von 43 x 35 x 14 mm.

  • Vier Tasten – das Modul hat zwei Tasten für jeden Kanal , die es einfach machen, die Motoren zu testen, ohne den Mikrocontroller zu programmieren . Mit den Tasten können Sie prüfen, ob die Spannungsversorgung der Motoren korrekt angeschlossen ist. Zur Verwendung der Tasten ist keine Programmierung erforderlich.
Tastenbedienung

  • Vier LEDs - Die Platine ist mit zwei LEDs für jeden Kanal ausgestattet, die es erleichtern zu erkennen, ob das Modul richtig angeschlossen und programmiert wurde . Mit diesen Dioden können Sie die Richtung der Ausgangsspannung prüfen, ohne die Motoren anzuschließen . Die LEDs helfen auch, Fehler zu identifizieren, um die Fehlerbehebung zu erleichtern.

  • Spannungsregler - Maker Drive verfügt über einen Spannungsregler , der am Ausgang eine Spannung von 5 V mit einem maximalen Wirkungsgrad von 200 mA bereitstellt, bei einer Stromversorgung von 2,5 V bis 9,5 V. Dank dessen kann das Steuersystem , z direkt von der Steuerung versorgt werden, ohne dass eine zusätzliche Stromquelle erforderlich ist. Jetzt kann Ihr Projekt von einer einzigen Stromquelle versorgt werden . Maker Drive kann mit zwei AA- oder AAA -Batterien oder einer einzelnen Li-Ion- oder Li-Pol- Zelle betrieben werden.

  • Regenerative Bremssteuerung – Bietet eine bessere Steuerung der Motordrehzahlsteuerung. Die meisten Anwendungen verwenden diese Funktion, z. B. ein Linienverfolgungsroboter, da die Steuerung die Geschwindigkeit genauer steuern kann.

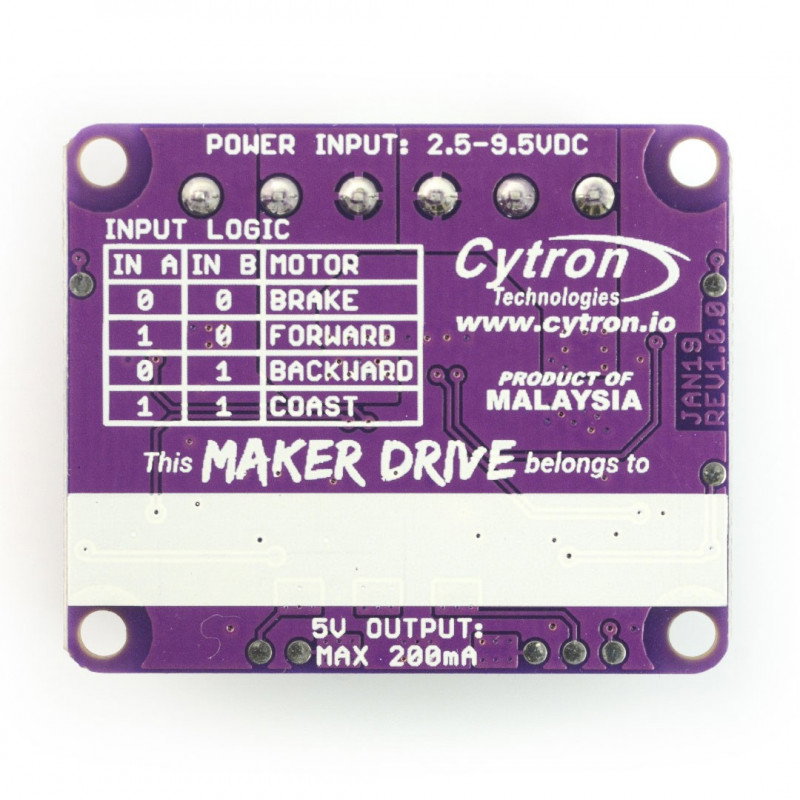

Cytron Maker-Laufwerk MX1508

Cytron Maker-Laufwerk MX1508.

Spezifikation des Moduls Cytron Maker Drive MX1508

  • Chip: MX1508
  • Anzahl der Kanäle: 2
  • Versorgungsspannung: von 2,5 V bis 9,5 V
  • Ausgangsspannung: 5V
  • Ausgangsstrom: 200 mA
  • Dauerstrom: 1 A.
  • Momentaner Strom: 1,5 A
  • Spannung des Logikteils: 1,8 V bis 5 V
  • Funktioniert mit: Raspberry Pi , Arduino , ESP8266 , ESP32 usw.
  • PWM-Geschwindigkeitssteuerung bis zu 20 kHz
  • Verpolungsschutz
  • Schutz vor zu hoher Temperatur
  • Brücke h
  • Abmessungen: 43 x 35 x 14 mm

Stromspannung aus 1,9 V
Stromspannung Nieder 9,5 V.
Aktuelle Effizienz 1,0 A
Anzahl der Kanäle 2
PAKETBREITE 7 cm
PAKETHÖHE 1.5 cm
PAKETTIEFE 9.5 cm
PAKETGEWICHT 0.014 kg
