Index: CTN-12413
EAN: 5904422319199

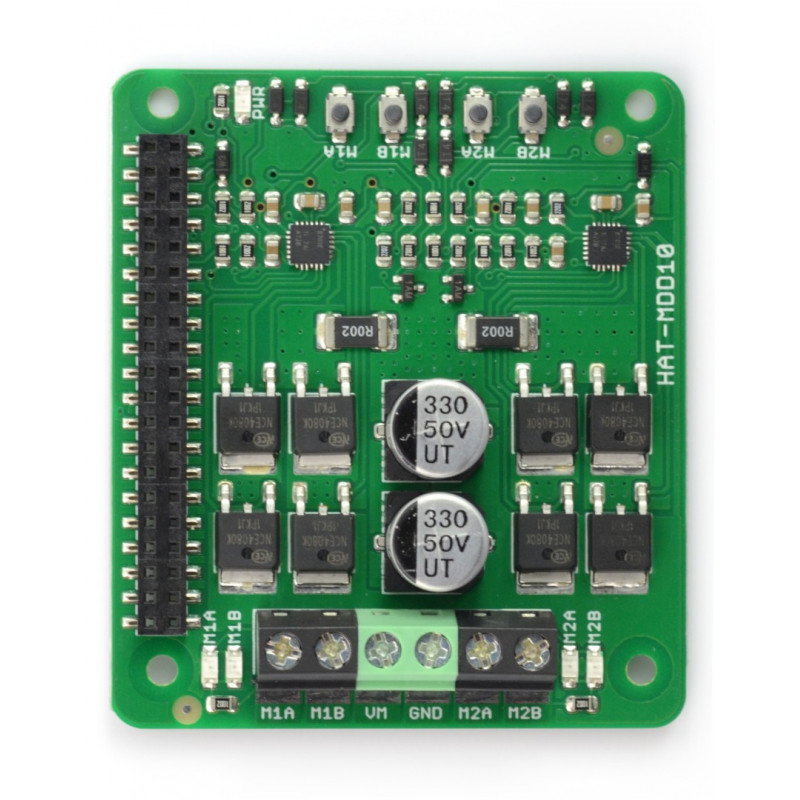

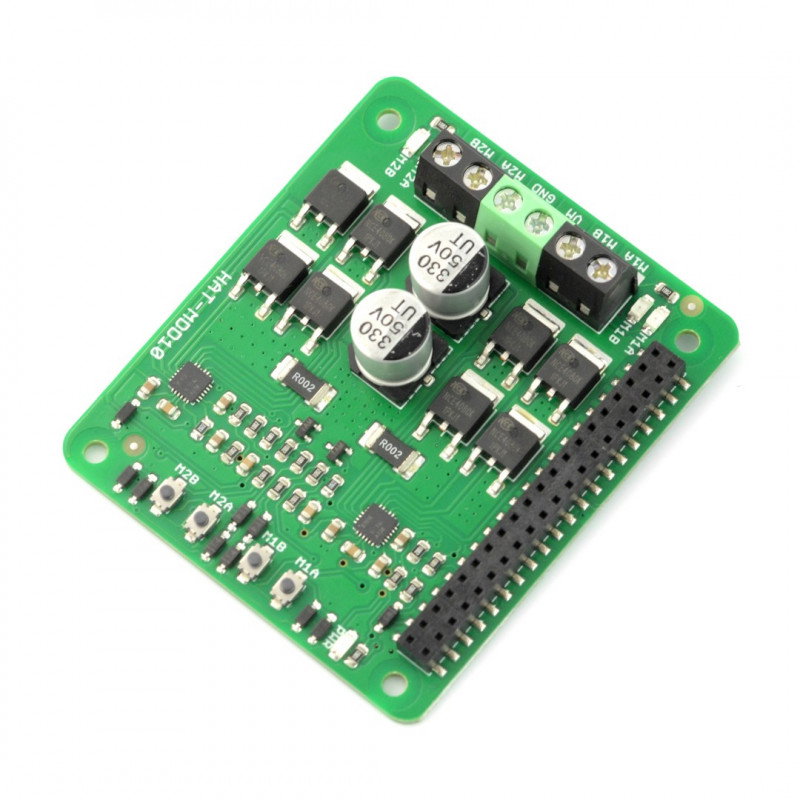

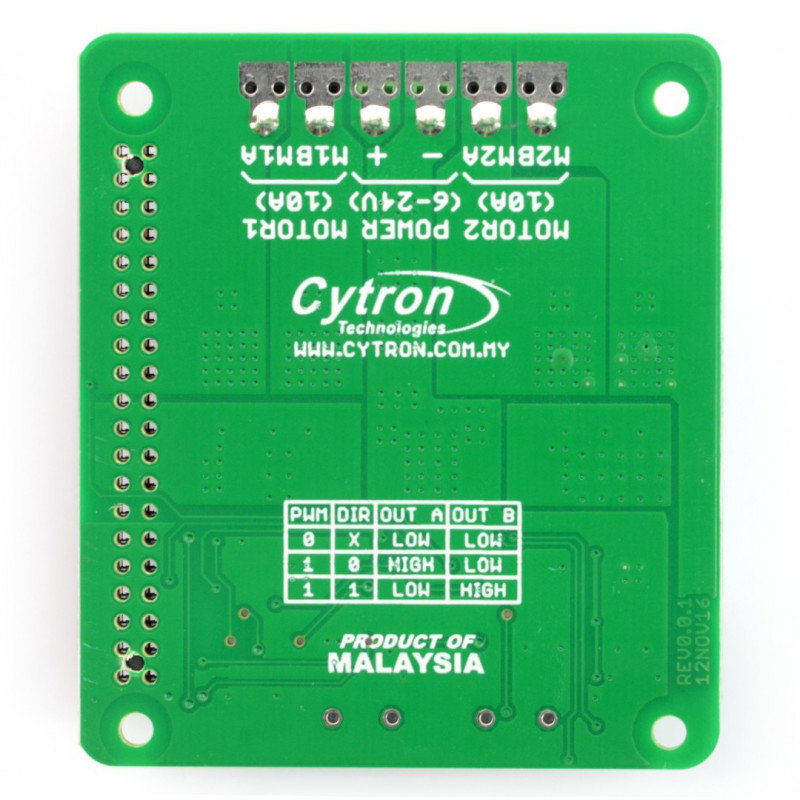

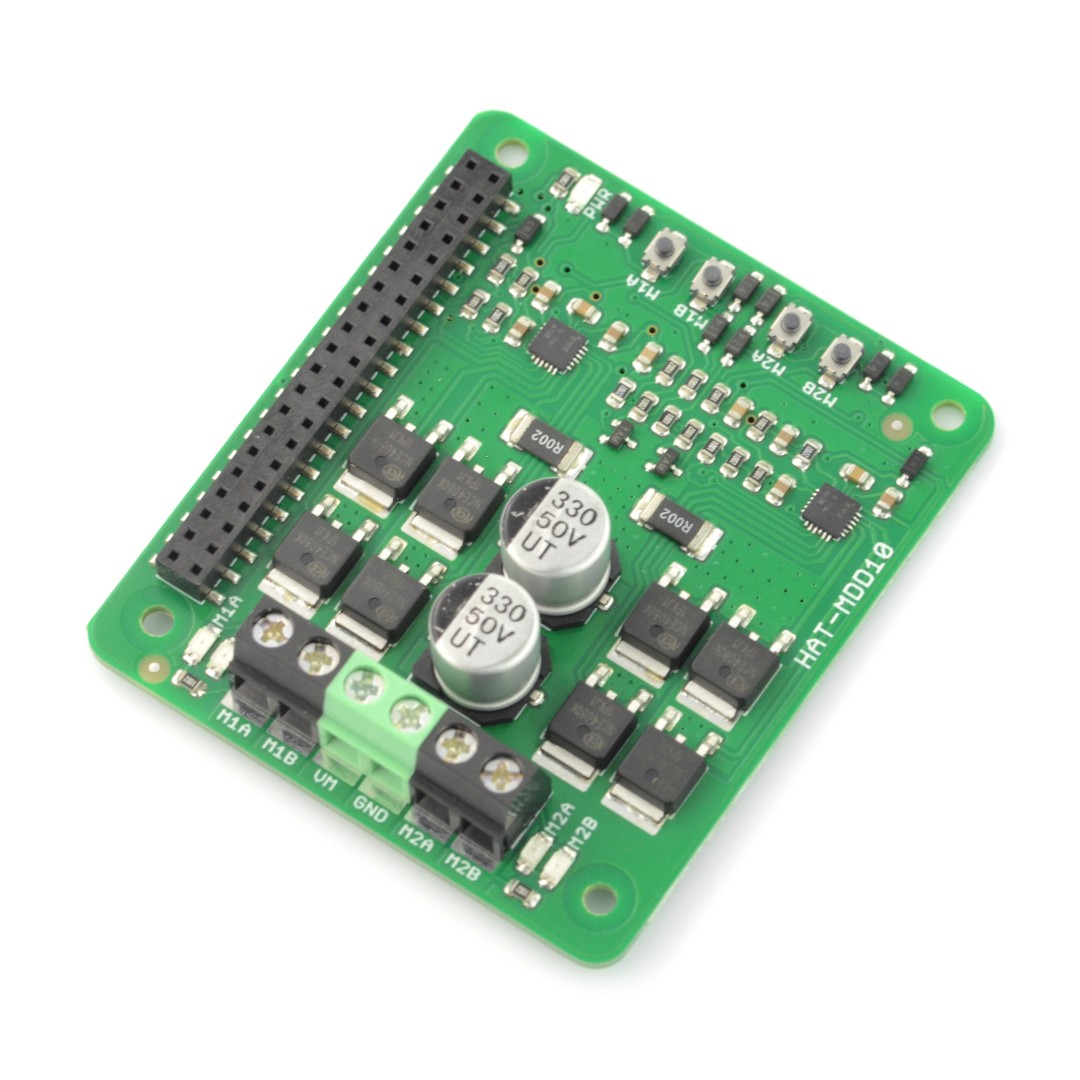

Cytron HAT-MDD10 - Zweikanal-Treiber für DC-Motoren 24V / 10A - Shield für Raspberry Pi

5.00
1 Bewertung

Abschirmung mit einem zweikanaligen Treiber von Motoren , die mit einer Spannung von 6 V bis 24 V und einem Strom von bis zu 10 A pro Kanal (max. 30 A) betrieben werden. Das System kann direkt an die GPIO-Anschlüsse der Minicomputer Raspberry Pi 3+, 3, 2, B+ und A+ angeschlossen werden.

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Kompatibel mit: Raspberry Pi

Produktbeschreibung: Cytron HAT-MDD10 - Zweikanaltreiber für DC 24 V / 10 A Motoren - Shield für Raspberry Pi

Abschirmung mit einem zweikanaligen Treiber von DC-Motoren , die mit einer Spannung von 6 V bis 24 V und einem Strom von bis zu 10 A pro Kanal (max. 30 A) arbeiten. Auf der Platine befinden sich Tasten zur manuellen Steuerung der Motordrehrichtung. Das System kann direkt an die GPIO-Anschlüsse der Minicomputer Raspberry Pi 3+, 3, 2, B+ und A+ angeschlossen werden.

Die Schaltung besteht vollständig aus NMOS-H-Brücken-Transistoren für eine höhere Effizienz ohne die Notwendigkeit von Kühlkörpern.

Cytron HAT-MDD10 - Zweikanal-Motorsteuerung

Gegenstand des Verkaufs ist ein Schild mit einem Zweikanal-Motortreiber, der Raspberry Pi -Minicomputer kann separat erworben werden.

Das Produkt ist mit dem Raspberry Pi kompatibel

Der Hersteller hat ein Benutzerhandbuch und Beispielcode für den Raspberry Pi vorbereitet.

Technische Spezifikation des Controllers

  • Versorgungsspannung: 6 V bis 24 V
  • Durchschnittlicher Strom pro Kanal: 10 A (bis zu 25 ° C ohne Kühlkörper)
  • Momentanstrom: bis 30 A (bis 10 s)
  • Konstruiert aus NMOS-H-Brücken-Transistoren
  • Eingebaute LEDs für jeden Kanal
  • PWM-Geschwindigkeitsregelfrequenz: 20 kHz
  • Tasten zur manuellen Motorsteuerung
  • Der Stecker ist kompatibel mit: Raspberry Pi 3+, 3, 2, B+, A+
  • Unterstützt TTL-PWM mit Mikrocontroller
  • Überstromschutz
  • Abmessungen: 67,5 x 59 mm

Satz enthält

  • Abschirmung HAT-MDD10

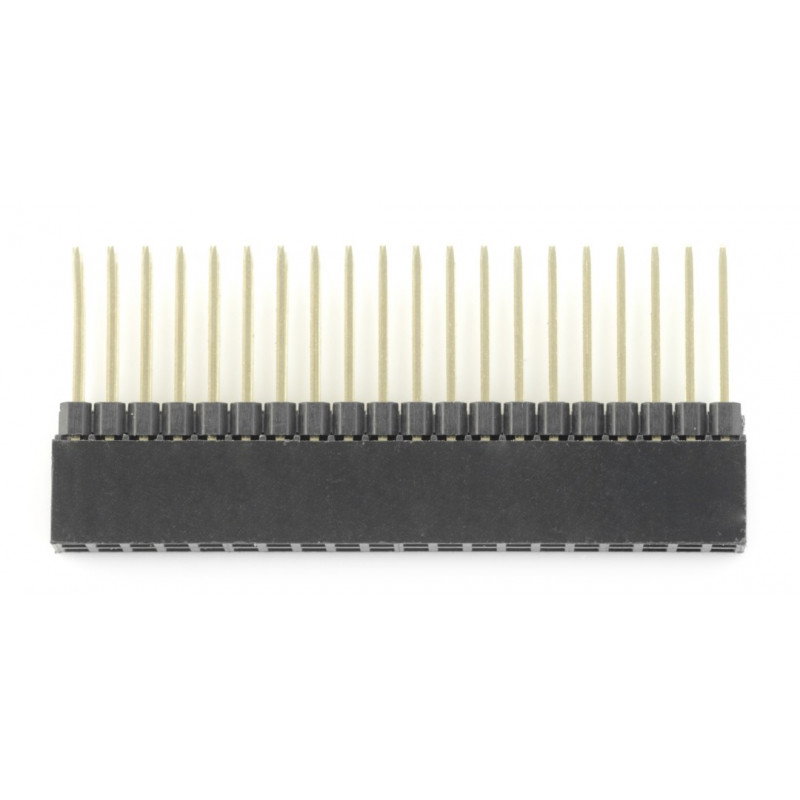

  • Verlängerter 25 mm Goldnadelstreifen

Cytron HAT-MDD10 - Zweikanaltreiber für DC 24 V / 10 A Motoren - Overlay für Raspberry Pi

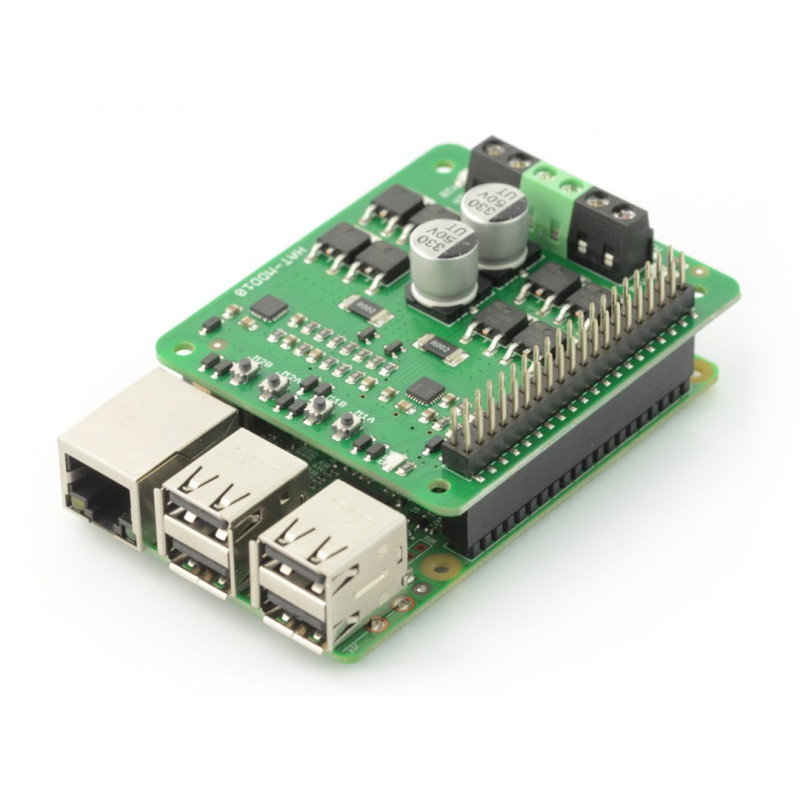

Das Cytron HAT-MDD10 ist ein modernes Shield für den Raspberry Pi mit einem zweikanaligen DC-Motortreiber. Der Controller kann direkt an die GPIO-Pins der Hauptplatine angeschlossen werden, was die Installation beschleunigt und die Erweiterung auch beim Prototyping nützlich macht. Das Set mit dem Overlay enthält einen verlängerten Goldpin-Strap.

Das Modell ist kompatibel mit Raspberry Pi Boards in den Versionen A+, B+, 2, 3 und 3+. Jeder Kanal ist mit maximal 10 A belastbar und mit einer separaten LED ausgestattet, die den aktuellen Betriebszustand anzeigt.

Wie verwende ich den Cytron HAT-MDD10 Controller mit einem Raspberry Pi?

Der Cytron HAT-MDD10 Motorcontroller in Verbindung mit dem Raspberry Pi Board kann verwendet werden, um mobile Roboter, Fahrzeuge und andere elektronische Geräte mit beweglichen Teilen zu bauen. Das Overlay funktioniert sowohl in der Prototyping-Phase als auch in den endgültigen Versionen von Projekten.

Die Erweiterung verfügt außerdem über ein System zur Effizienzsteigerung ohne Kühlkörper und einen eigenen Überstromschutz.

Name Wert
Stromspannung aus 6,0 V
Stromspannung Nieder 24,0 V
Aktuelle Effizienz 10 A.
Anzahl der Kanäle 2
Breite 11 cm
Höhe 2 cm
Tiefe 7 cm
Gewicht 0,05 kg
