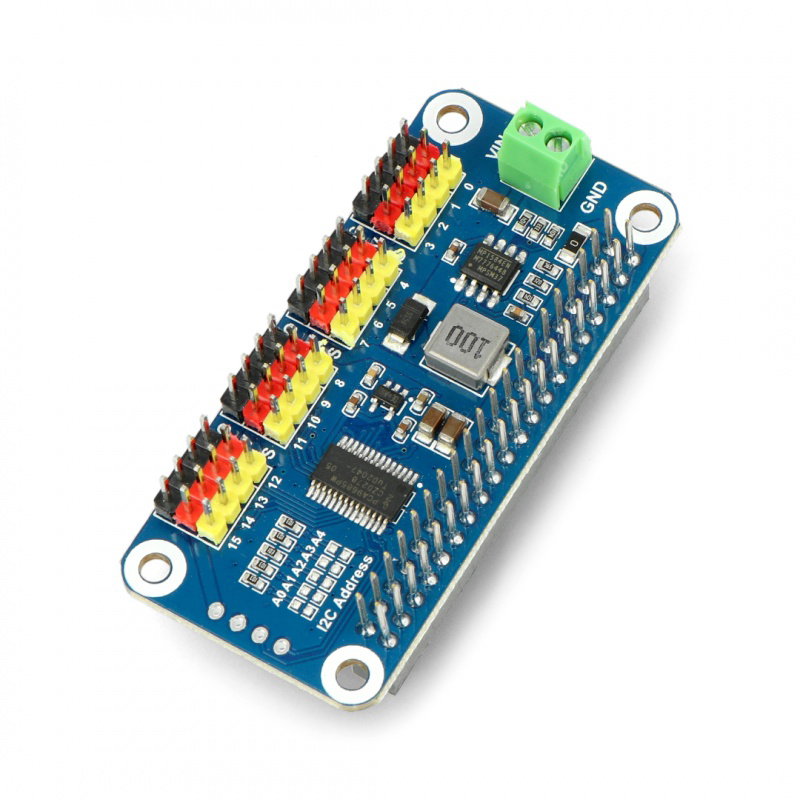

Servo Driver HAT IC Test Board - 16 Servotreiber für Raspberry Pi - Waveshare 15275
Shield für Raspberry Pi 3/2 / B + / Zero / Zero W zur Steuerung von bis zu 16 Servos . Es kommuniziert über die I2C-Schnittstelle und basiert auf dem PCA9685-Chip.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Servo Driver HAT IC Test Board - Treiber für 16 Servos für Raspberry Pi - Waveshare 15275

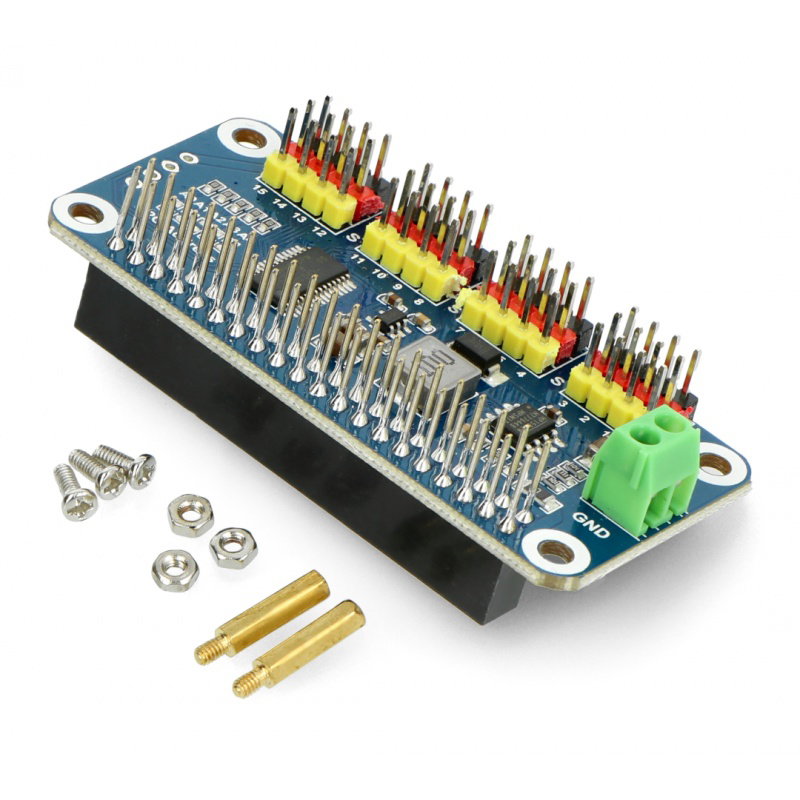

Shield für Raspberry Pi 3/2 / B + / Zero / Zero W zur Steuerung von bis zu 16 Servos . Es kommuniziert über die I2C -Schnittstelle und basiert auf dem PCA9685-Chip . Die Abschirmung hat einen Spannungsregler von 5 V , um den Minicomputer Raspberry Pi über den VIN-Anschluss mit Strom zu versorgen , und der logische Teil arbeitet mit 3,3 V, der maximale Strom, den das Modul an RPi liefern kann, beträgt 3 A. Die Platine selbst bezieht den Strom direkt aus dem 5 V Pin des Raspberry Pi, für den Service der Servos empfiehlt es sich jedoch eine zusätzliche Spannungsversorgung von 6 V auf 12 V über den doppelten ARK-Anschluss anzuschließen. Das Set enthält Metallabstandshalter mit Schrauben zur Montage .
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.
Das Produkt ist mit dem Raspberry Pi kompatibel Der Hersteller stellt ein Benutzerhandbuch und Beispielquellcode zur Verfügung. |
Technische Spezifikation des Overlays
- Chip: PCA9685
- Versorgungsspannung:
- 5V direkt von RPI
- von 6 V auf 12 V über den ARK-Anschluss
- Kommunikation: I2C (2 Pins)
- Verbindung: direkt am GPIO des Raspberry
- Es können bis zu 16 Servos angeschlossen werden
- Auflösung: 12 Bit pro Kanal
- Die Ausgangsspannung des Reglers: 5 V
- Logikspannung: 3,3 V
- Maximaler Ausgangsstrom: 3 A
- Abmessungen: 65 x 30 mm
Servo Driver HAT IC Test Board - 16 Servotreiber für Raspberry Pi - Waveshare 15275
Servo Driver HAT IC Test Board ist ein Treiber für bis zu sechzehn Servos für den Raspberry Pi, der von der Marke Waveshare entwickelt wurde. Die Erweiterung wird mit den GPIO-Pins des Raspberry Pi verbunden, und das Shield ist mit den Boards der Generation Zero, Zero W, B+, 2 und 3 kompatibel.
Mit der Erweiterung Servo Driver Hat IC Test Board können Sie bis zu 16 Servos gleichzeitig steuern, sodass Sie sie beispielsweise als Teil von Robotern oder Maschinen verwenden können. Die Abschirmung kann vom Raspberry Pi oder extern über den ARK-Anschluss mit Strom versorgt werden.
Raspberry Pi Servertreiber mit breiten Möglichkeiten
Der universelle Raspberry-Pi-Servotreiber von Waveshare bietet eine Auflösung von 12 Bit und einen maximalen Ausgangsstrom von 3 A. Die Verwendung der Erweiterung erfordert kein Löten, eignet sich also beispielsweise gut für das Prototyping.
In unserem Angebot finden Sie auch andere GPIO-Erweiterungen für den Raspberry Pi, darunter Pin-Expander und andere Arten von HAT-Overlays, sowie eine große Auswahl an verschiedenem Zubehör aus der RPi-Serie.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 5,0 V |
| Stromspannung Nieder | 12,0 V |
| Aktuelle Effizienz | 3 A. |
| Anzahl der Kanäle | 16 |
| Breite | 5,2 cm |
| Höhe | 2,4 cm |
| Tiefe | 7,1 cm |
| Gewicht | 0,025 kg |
