Produktbeschreibung: Maker Hat Base - HAT GPIO Erweiterung für Raspberry Pi 400
Die HAT-Erweiterung GPIO Maker Base von Cytron, die hauptsächlich für die Arbeit mit dem Minicomputer Raspberry Pi 400 entwickelt wurde, kann aber auch erfolgreich mit anderen Minicomputern Raspberry Pi wie Raspberry Pi 4B / 3B + / 3B / Zero verwendet werden. Das Modul ist ausgestattet mit einer 40-poligen Buchse zum Anschluss an den GPIO des Raspberry Pi mittels Flachbandkabel, beschriebenen GPIO-Anschlüssen in Form einer männlichen und weiblichen Goldpin -Leiste, vier Tastern , drei Grove -Anschlüssen und einem Summer . Das Set enthält außerdem ein kleines Steckbrett in einer zufälligen Farbe, ein Verbindungsband, einen Goldnadelstreifen, Silikon-Klebefüße und einen Clip.

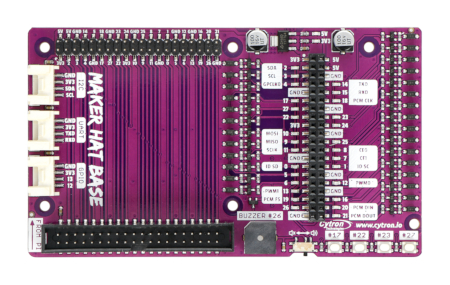

Cytron Maker Hat Base für Raspberry Pi 400.

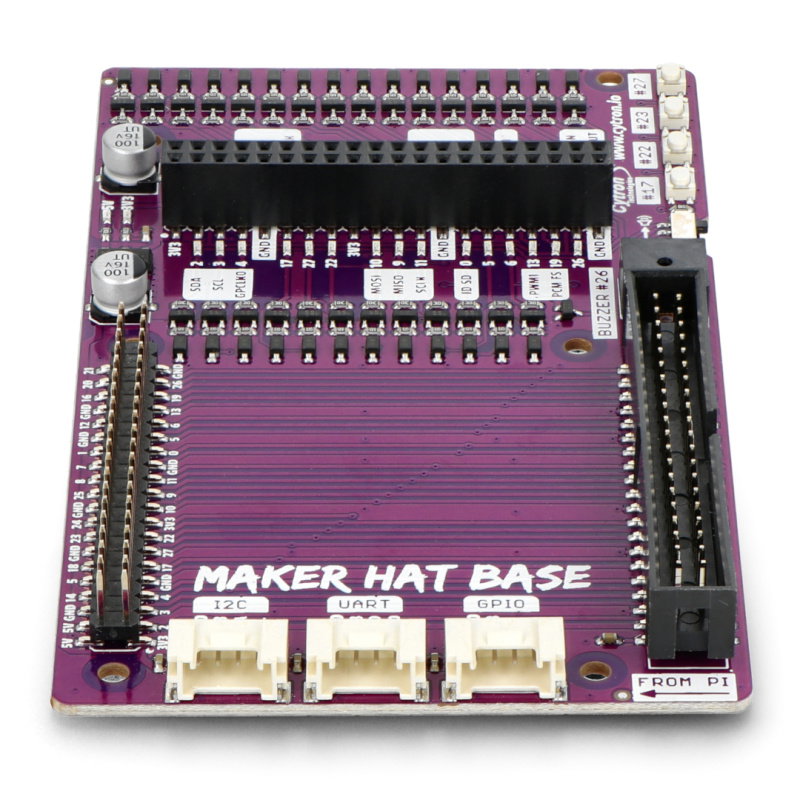

Das Modul ist mit Grove-Anschlüssen ausgestattet.Auf der Grundplatte von Maker Hat platzierte Elemente

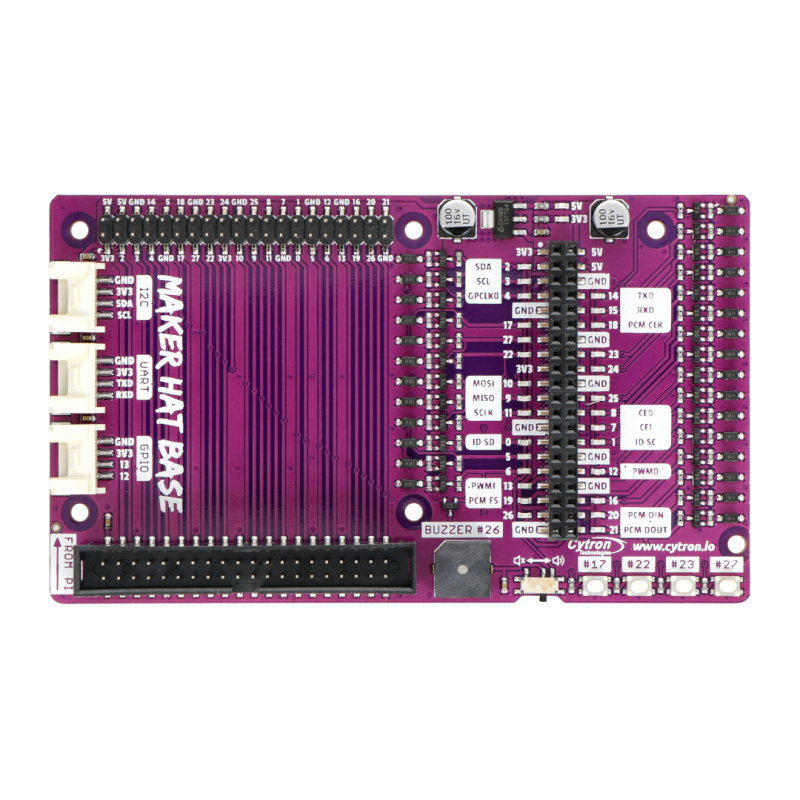

Das Maker Hat Base Board ist mit einer 40-Pin-Buchse ausgestattet, mit der Sie es mit dem im Set enthaltenen Flachbandkabel direkt mit dem GPIO-Anschluss des Raspberry Pi 400 verbinden können. Die Platine hat auch eine männliche Goldpin-Leiste mit deutlich signierten Raspberry Pi-Pins, auf der anderen Seite der Platine befindet sich eine weibliche Goldpin-Leiste mit ebenfalls signierten Pins und 26 blauen LEDs, die anzeigen, dass die Schnittstelle belegt ist. Maker Hat Base verfügt außerdem über vier frei programmierbare Tasten, einen Summer und drei Grove-Anschlüsse zum Anschluss von Modulen dieser Serie. Schnittstellen wie GPIO, UART und I2C werden von den Grove-Anschlüssen abgeleitet. Das Board verfügt außerdem über einen 3,3-V-Spannungsregler mit erhöhter Stromausbeute bis zu 800 mA.
Hauptmerkmale der Maker Hat Base-Erweiterung für Raspberry Pi
- Speziell für den Raspberry Pi 400 entwickelt
- Auch kompatibel mit anderen Raspberry Pi-Modellen wie 4B und 3B
- Deutlich markierte GPIO-Pins zum einfachen Anschließen von Verbindungskabeln
- LEDs für jeden GPIO
- Programmierbarer Summer
- 4 programmierbare Tasten
- 3 Grove-Anschlüsse (GPIO, UART und I2C)
- Eingebauter Spannungsregler 3,3 V mit erhöhter Stromausbeute bis 800 mA
- Abmessungen: 121,92 x 71,12 mm
- Befestigungslöcher: 6x mit einem Durchmesser von 3 mm

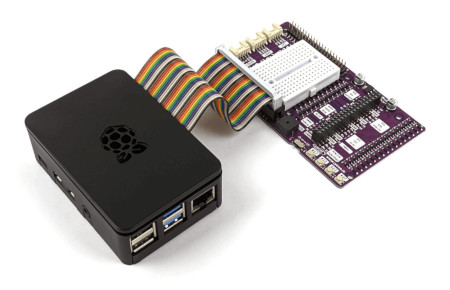

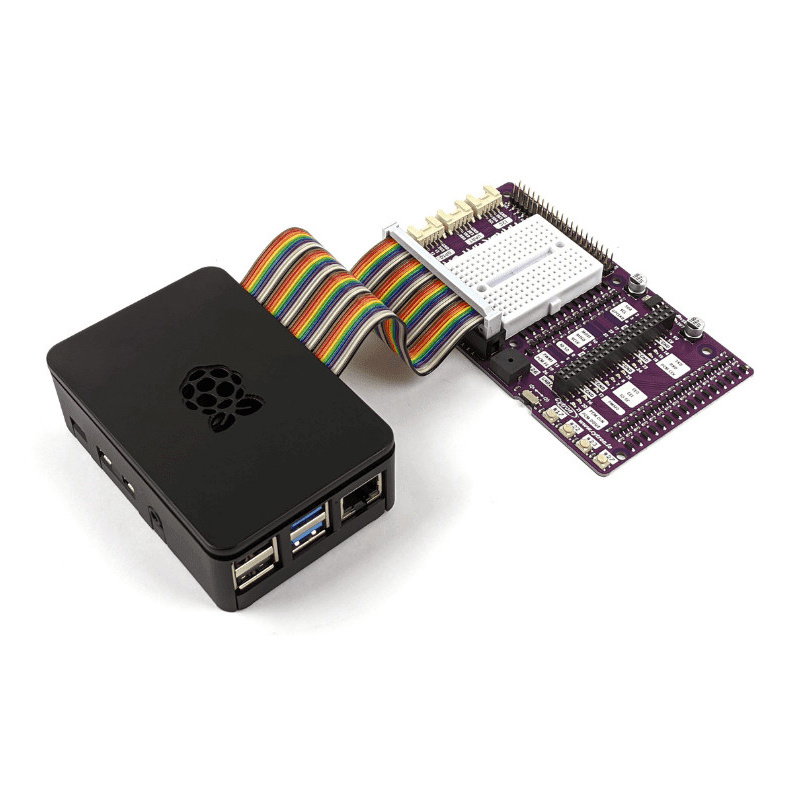

Ein Beispiel für die Verbindung mit einem Raspberry Pi.

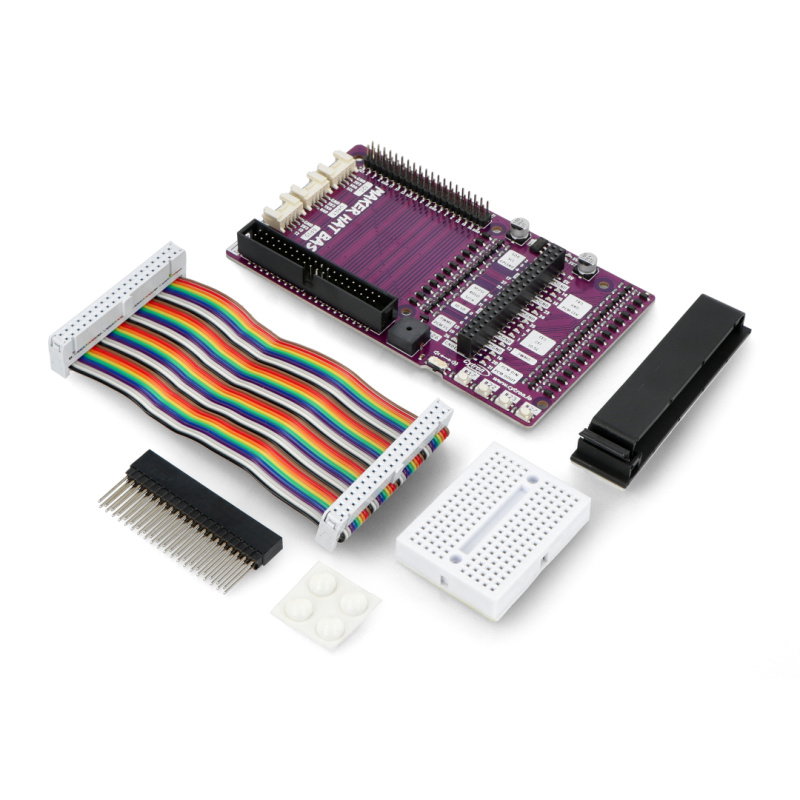

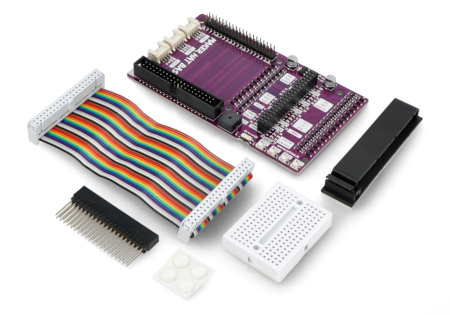

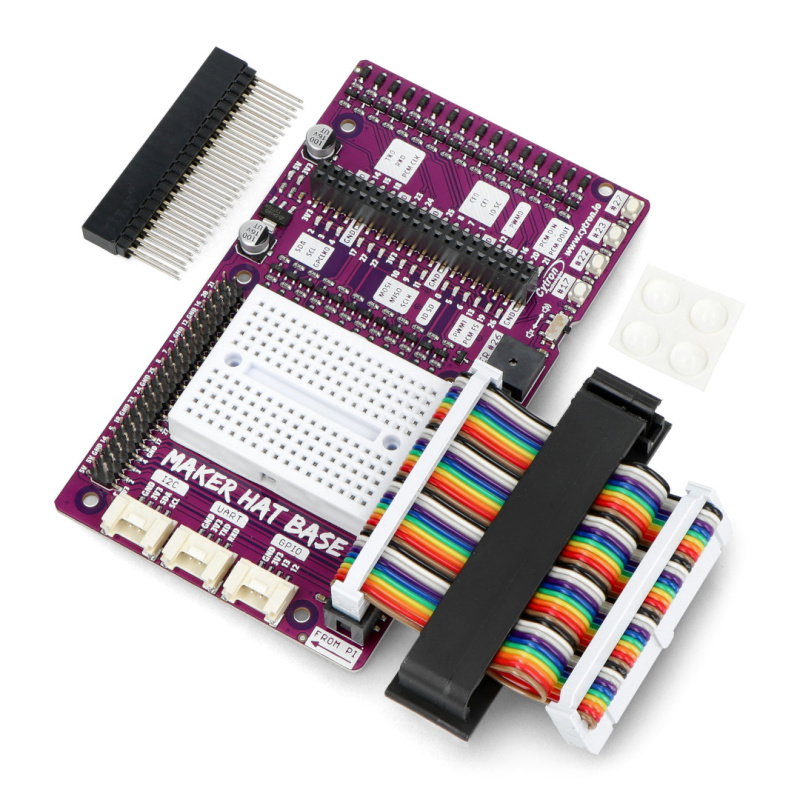

Inhalt des Kits.
Inhalt des Kits
- 1x Maker Hat Base - HAT GPIO-Erweiterung für Raspberry Pi 400
- 1x kleines Steckbrett in zufälliger Farbe
- 1x IDE-Buchse-Buchse-Kabel 10 cm
- 1x Flachkabelclip mit 60 mm Band
- 4x Silikon-Klebefüße
- 1x Goldpin-Stecker, 2x 20-pol
