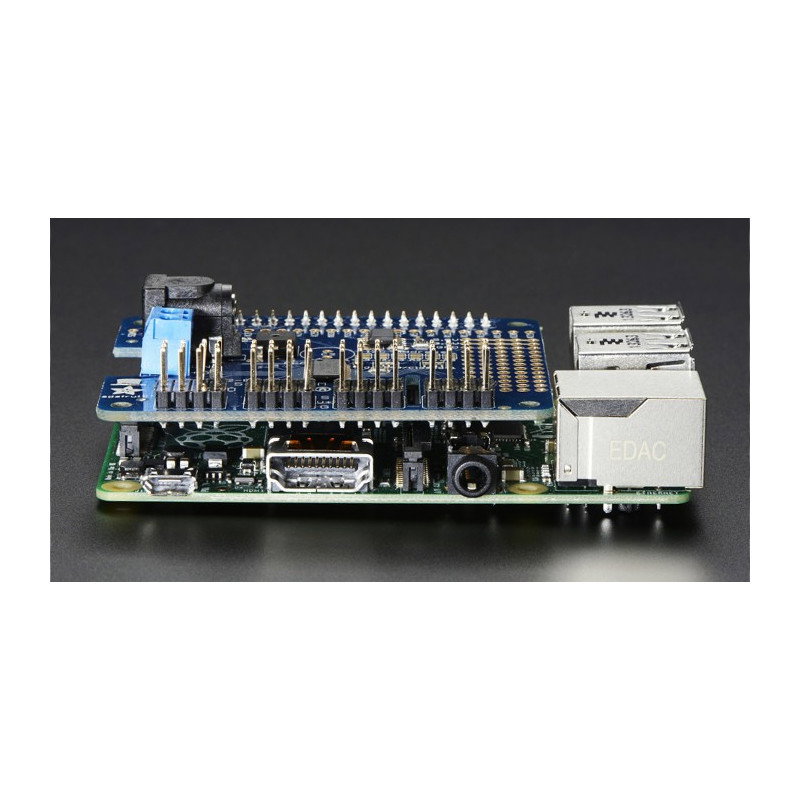

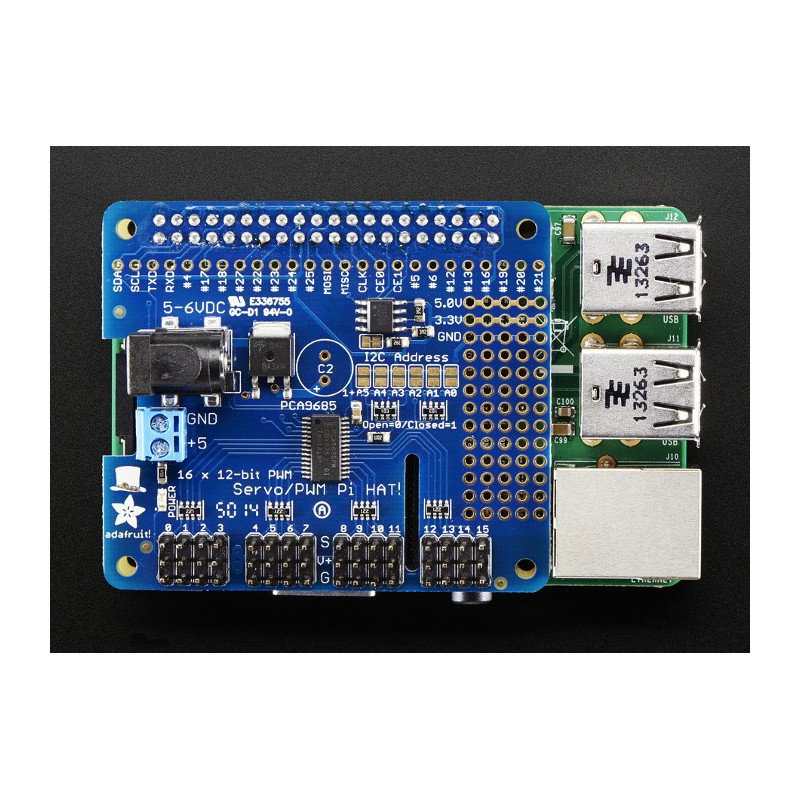

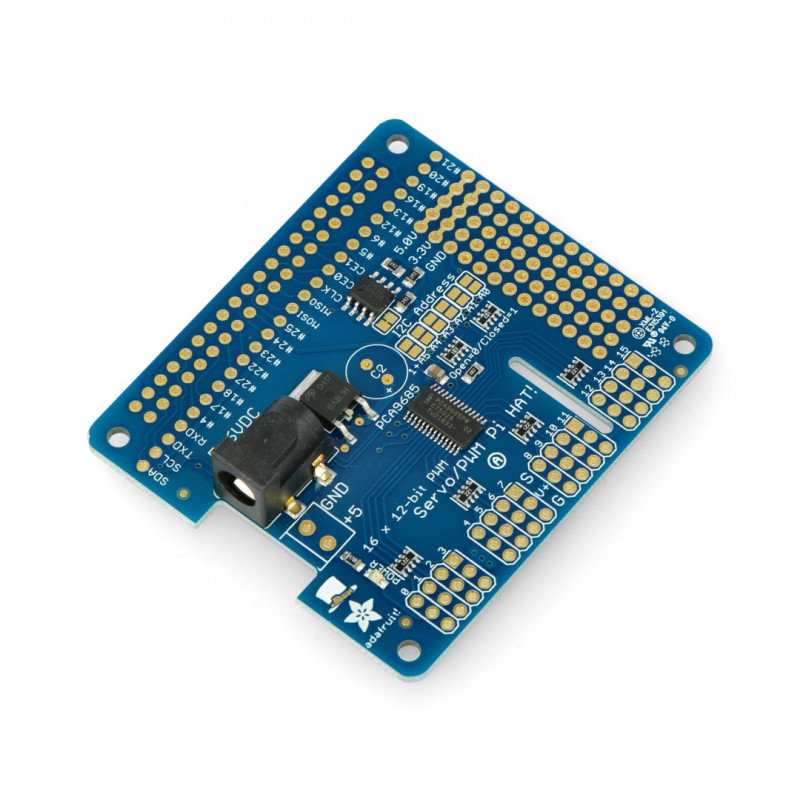

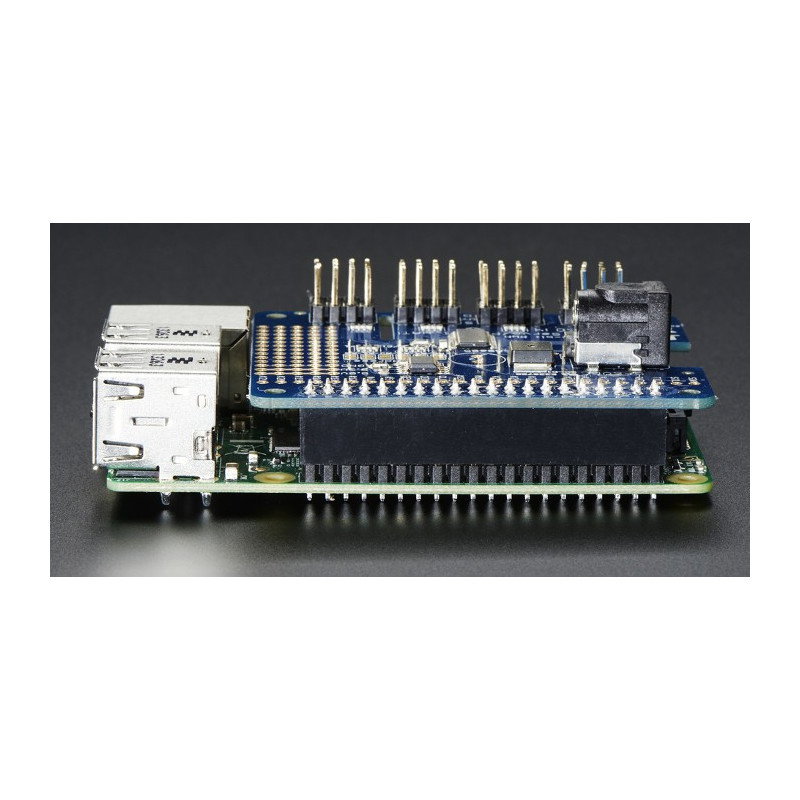

Produktbeschreibung: Adafruit Mini Kit 16-Kanal-PWM-I2C-Treiber – Servo Hat für Raspberry Pi
Der Raspberry Pi ist ein sehr nützlicher Minicomputer, aber der Linux-Kernel ist nicht sehr gut darin, ein präzises PWM -Signal zu erzeugen, um die Servos über den Linux-Kernel zu steuern. Mit dem Servo Hat können Sie 16 Servos steuern. Das System erzeugt ein PWM-Signal mit einer Frequenz von bis zu 1,6 kHz mit 12-Bit-Präzision, es kommuniziert über die I2C -Schnittstelle mit nur zwei Raspberry-Pi-Pins.
Das Board funktioniert mit dem Raspberry Pi Modell A+, B+ und der neuen Version 2 B. Um eine Verbindung zu den älteren Versionen, also A und B herzustellen, muss ein Adapter verwendet werden. Das Modul hat eine separate Stromversorgung, eine 5 V bis 6 V Stromversorgung sollte an den DC-Anschluss angeschlossen werden.

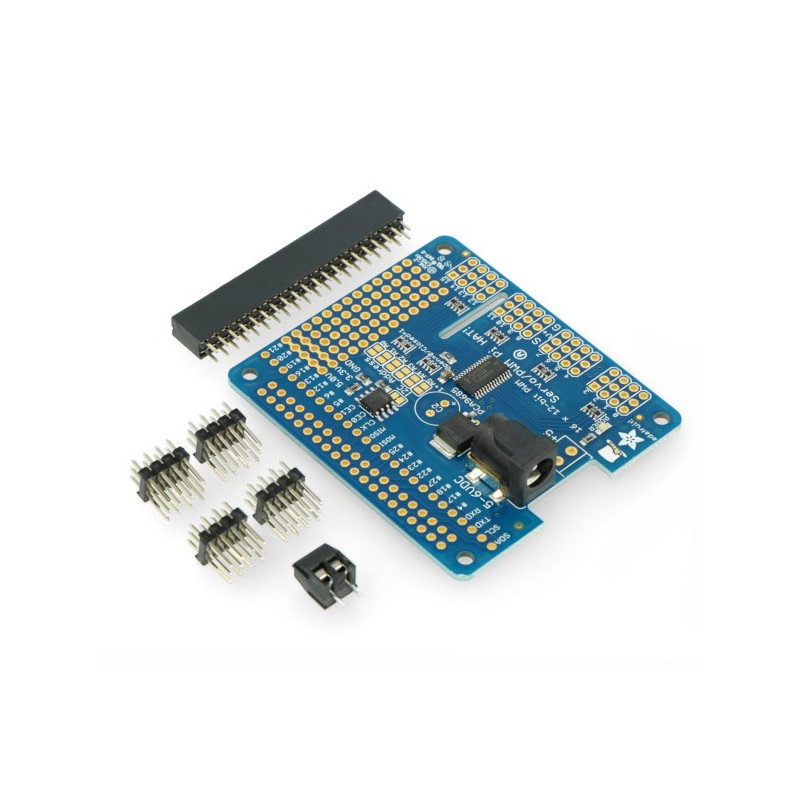

Das Kit enthält einen 2x40-poligen Stecker, mit dem Sie das Modul direkt mit den Pins des Raspberry Pi A +, B + oder Version 2 verbinden können. Der Stecker muss selbst gelötet werden.
Adafruit Mini Kit 16-Kanal-PWM-I2C-Treiber – Servo Hat für Raspberry Pi.
Technische Spezifikationen
- Anzahl der PWM-Kanäle: 16
- Auflösung: 12 Bit
- Maximale Frequenz: 1,6 kHz
- Kommunikation: I2C (SCL, SDA)
- Separater Stromanschluss: 5V bis 6V
- Funktioniert mit Raspberry Pi: A+, B+, 2 B (Version A und B erfordert einen 2x20-Pin-Adapter)
- Fliesengrößen: 65 x 56 x 13 mm
Überprüfen Sie, wie Sie den Servo Hat anschließen und programmieren. |
Mini-Kit 16-Kanal-PWM-I2C-Treiber - Servo Hat für Raspberry Pi - Adafruit 2327
Das Servo Hat Mini Kit von Adafruit ist ein 16-Kanal-I2C-Treiber, der entwickelt wurde, um analoge Servos mit Hilfe von Raspberry Pi-Boards zu steuern. Das Shield ist mit den RPi-Versionen A+, B+ und 2B kompatibel. Durch die Möglichkeit einer separaten Stromversorgung wird die Steuerplatine durch den Einsatz des Systems auch bei maximaler Anzahl angeschlossener externer Elemente nicht überlastet.
Das Raspberry Pi Hat Servo Mini Kit von Adafruit verwendet nur zwei Pins der Hauptplatine zur Steuerung der Servos, sodass Sie es in größeren Projekten verwenden können, die die gleichzeitige Verwendung mehrerer Erweiterungen erfordern.
Praktischer analoger Raspberry Pi Hat Servocontroller
Das Servo Hat Mini Kit eignet sich beispielsweise perfekt als Teil von Robotern, ferngesteuerten Fahrzeugen, Drohnen oder anderen elektronischen Geräten mit beweglichen Teilen.
