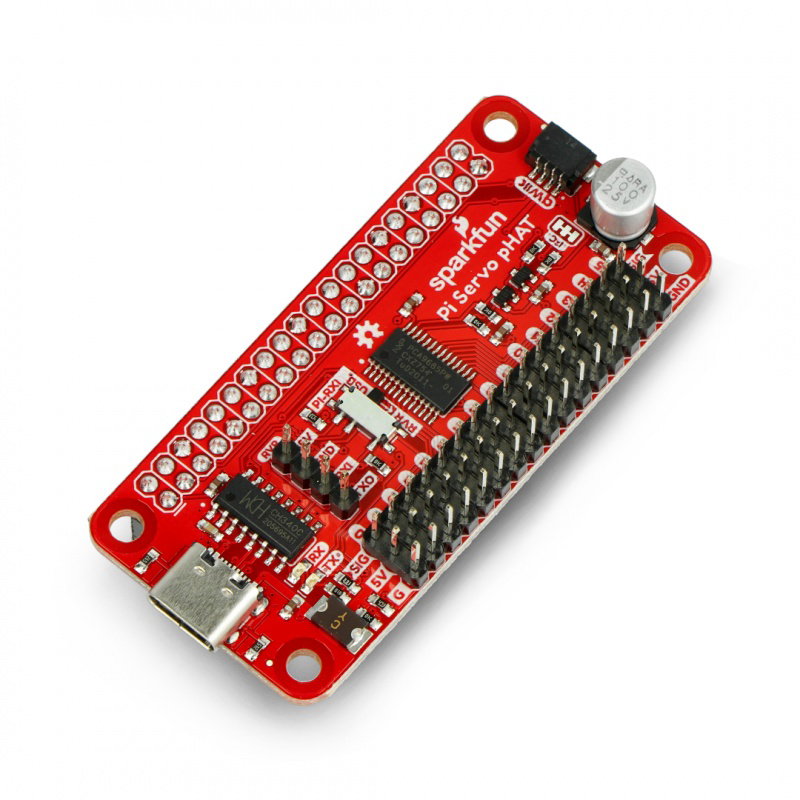

Produktbeschreibung: Servo pHAT - 16-Kanal-PWM-I2C-Treiber für Raspberry Pi - SparkFun DEV-15316
Mit der Servo pHAT- Kappe von SparkFun können Sie bis zu 16 Servos über die I2C -Schnittstelle steuern . Das System erzeugt ein PWM -Signal mit einer Frequenz von bis zu 1,6 kHz mit 12-Bit-Präzision . Die Verwendung der I2C-Kommunikation nimmt die GPIO-Pins nicht in Anspruch und ermöglicht Ihnen, sie für andere Designzwecke zu verwenden. Das Modul verfügt über einen Qwiic -Anschluss, der die Verbindung erheblich erleichtert, und einen USB-Typ-C-Anschluss, über den sowohl das Shield als auch der Raspberry Pi mit Strom versorgt werden können. Das Shield erweitert die Möglichkeiten, mit dem Raspberry Pi komplexe Strukturen auf Basis von Servos zu steuern.
Das Produkt ist mit dem Raspberry Pi kompatibel Auf der Herstellerseite gibt es eine ausführliche Bedienungsanleitung sowie kostenlose Bibliotheken und GitHub-Beispiele . |
Shield für Raspberry Pi in Form eines 16-Kanal-PWM-Treibers.Technische Spezifikationen
- Kommunikationsschnittstelle: I2C
- Anzahl der PWM-Kanäle: 16
- Auflösung: 12 Bit
- Maximale Frequenz: 1,6 kHz
- Arbeitsspannung: 2,3 V bis 5,5 V
- Einschaltdauer: 0 % bis 100 % (einstellbar)
- I2C-Adresse: 0x40
- Qwiic-Anschluss
- 40-poliger GPIO-Anschluss zum Anschluss an einen Raspberry Pi
Servo pHAT - 16-Kanal-PWM-I2C-Treiber für Raspberry Pi - SparkFun DEV-15316

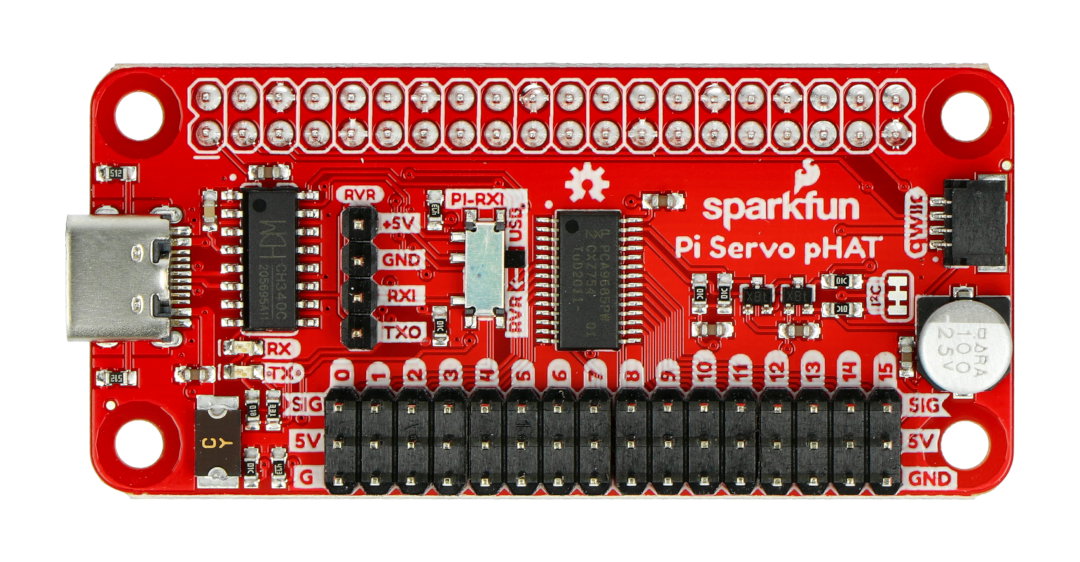

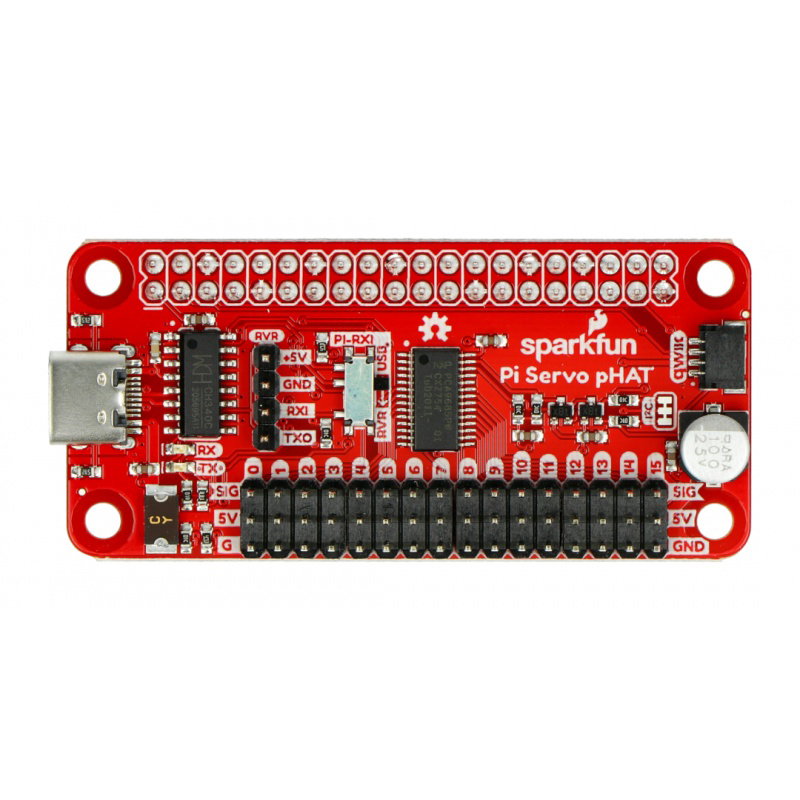

Der Servo pHat von SparkFun ist ein 16-Kanal-Servocontroller für den Raspberry Pi, der über die I2C-Schnittstelle mit dem Hauptmodul kommuniziert. Diese Lösung ermöglicht es Ihnen, die GPIO-Pins frei zu lassen, wodurch der Controller in komplexen Projekten mit einer großen Anzahl anderer elektronischer Komponenten funktioniert.

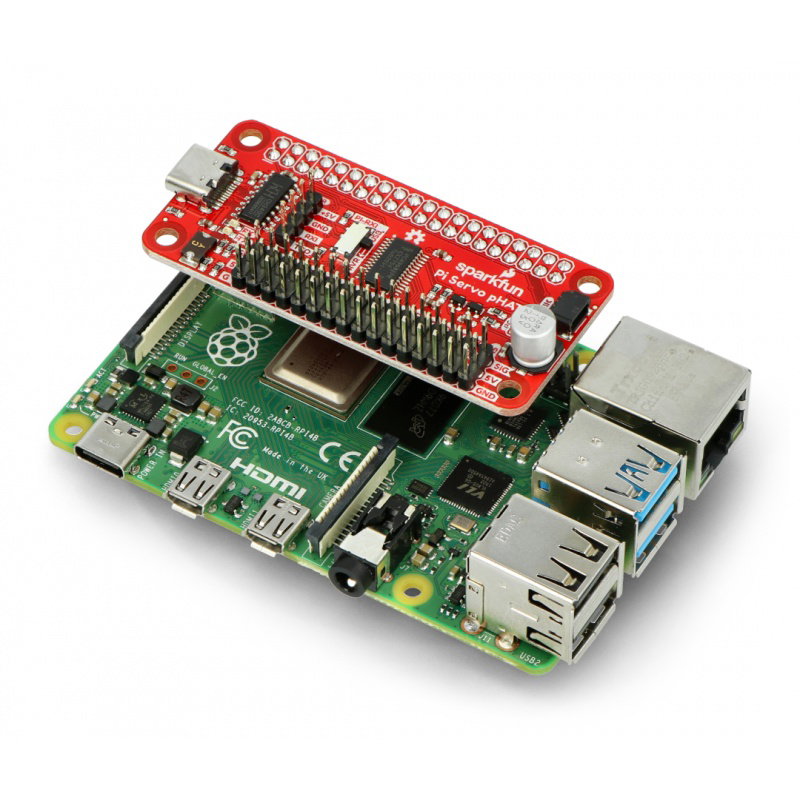

Darüber hinaus ist das Shield mit einem Qwiic-Anschluss ausgestattet, mit dem Sie bequem sowohl die Erweiterung als auch das Raspberry Pi-Motherboard mit Strom verbinden können. Das Modell verträgt eine Spannung im Bereich von 2,3 V bis 5,5 V. Das Overlay eignet sich perfekt als Teil von Robotern, Fahrzeugen oder anderen elektronischen Geräten, die mit beweglichen Teilen ausgestattet sind.
