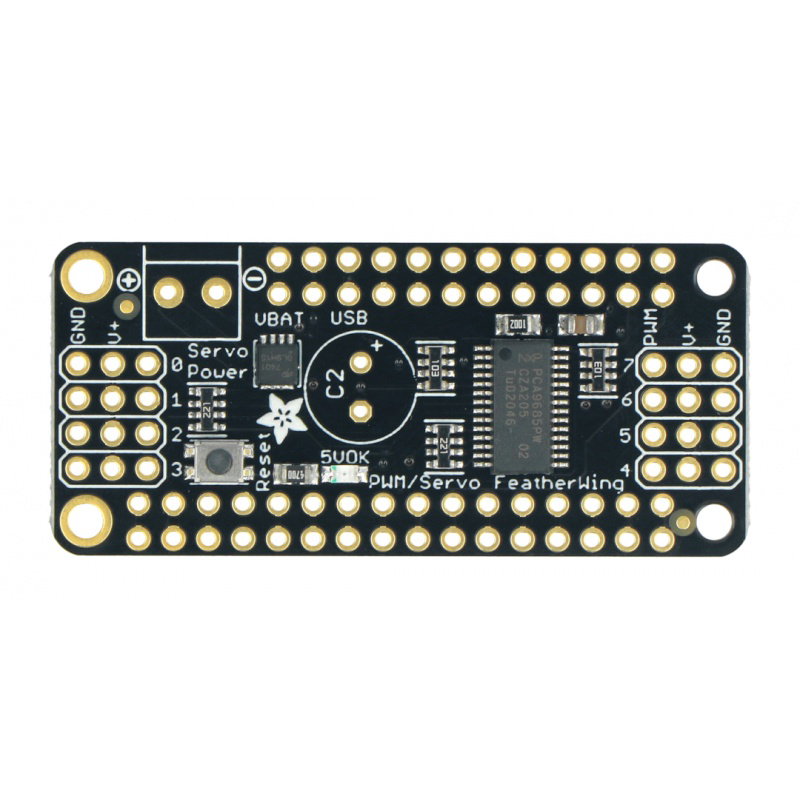

Treiber für PWM-Motoren und Servos - I2C 8-Kanal - PCA9685 - Federbefestigung - Adafruit 2928

Index: ADA-19257 EAN: 5904422354800
Shield für Produkte aus der Feather-Familie in Form eines 8-Kanal-Treibers für Motoren und Servos. Die Ansteuerung erfolgt über ein PWM -Signal (Pulsweitenmodulation). Der Controller verwendet den I2C -Bus, um mit dem Hauptmodul zu kommunizieren, z.B. mit Arduino. Es kann unter anderem in Roboterprojekten eingesetzt werden, deren Aufgabe es ist, bis zu acht separate Komponenten gleichzeitig zu steuern.
Treiber für PWM-Motoren und Servos - I2C 8-Kanal - PCA9685 - Federbefestigung - Adafruit 2928
13,90 €
11,68 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Adafruit
Compatibility: Arduino

Produktbeschreibung: PWM-Motor und Servotreiber - I2C 8-Kanal - PCA9685 - Feather Overlay - Adafruit 2928

Shield für Produkte aus der Feather -Familie in Form eines 8-Kanal- Treibers für Motoren und Servos . Die Ansteuerung erfolgt über ein PWM -Signal (Pulsweitenmodulation). Der Controller kommuniziert über den I2C -Bus mit dem Hauptmodul, z.B. mit Arduino. Es kann unter anderem in Roboterprojekten eingesetzt werden, deren Aufgabe es ist, bis zu acht separate Komponenten gleichzeitig zu steuern.

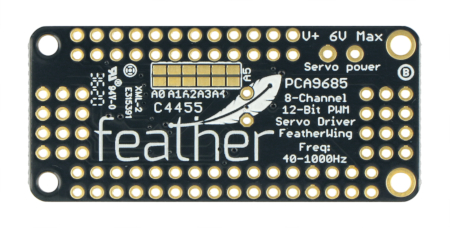

PWM-Motor und Servotreiber - I2C 8-Kanal.

PWM-Motor und Servotreiber - I2C 8-Kanal.

Besondere Merkmale

  • Angesteuert über den I2C-Bus mit einem PWM-Signal, sodass das Signal nicht ständig übertragen werden muss
  • Unterstützter Spannungsbereich von 3,3 V bis 6 V
  • Einstellbare PWM-Frequenz bis ca. 1,6 kHz
  • Ausgestattet mit acht 12-Bit-Steuerkanälen
  • Verpolungsschutz am Eingang der Klemmverbinder
  • Grüne LED-Diode, die den korrekten Betrieb des Controllers signalisiert
  • Durchdachtes Design, mit dem Sie Elemente stapeln können
  • Widerstände in Reihe mit einem Wert von 220 Ohm, platziert auf allen Ausgangsleitungen

Technische Spezifikation des Treibers von Adafruit

  • Kompatibel mit Modulen der Feather-Familie
  • Eingebauter Chip: PCA9685
  • Typ: PWM-Motortreiber
  • Anzahl der Kanäle: 8
  • Arbeitsfrequenz: von 40 Hz bis 1000 Hz
  • Kommunikationsschnittstelle: I2C-Bus
  • PWM-Frequenzeinstellung: bis zu 1,6 kHz
    • 12-Bit-Auflösung für jeden Servoausgang, was ungefähr 4 us bei einer Bildwiederholfrequenz von 60 Hz entspricht
  • Konfigurierbarer Gegentakt- oder Open-Drain-Ausgang
  • Abmessungen: 50,8 x 22,9 x 1,6 mm
  • Gewicht: 3,9 g

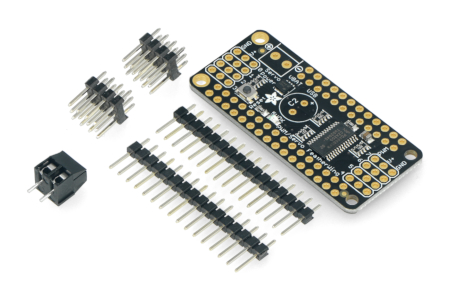

Das Kit enthält auch spezielle Goldpin-Anschlüsse, die Sie selbst anlöten müssen.

Das Kit enthält auch spezielle Goldpin-Anschlüsse, die Sie selbst anlöten müssen.

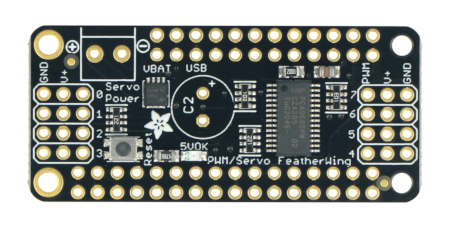

Das Modul hat vergoldete Pads mit einem Pitch von 2,54 mm.

Das Modul hat vergoldete Pads mit einem Pitch von 2,54 mm.

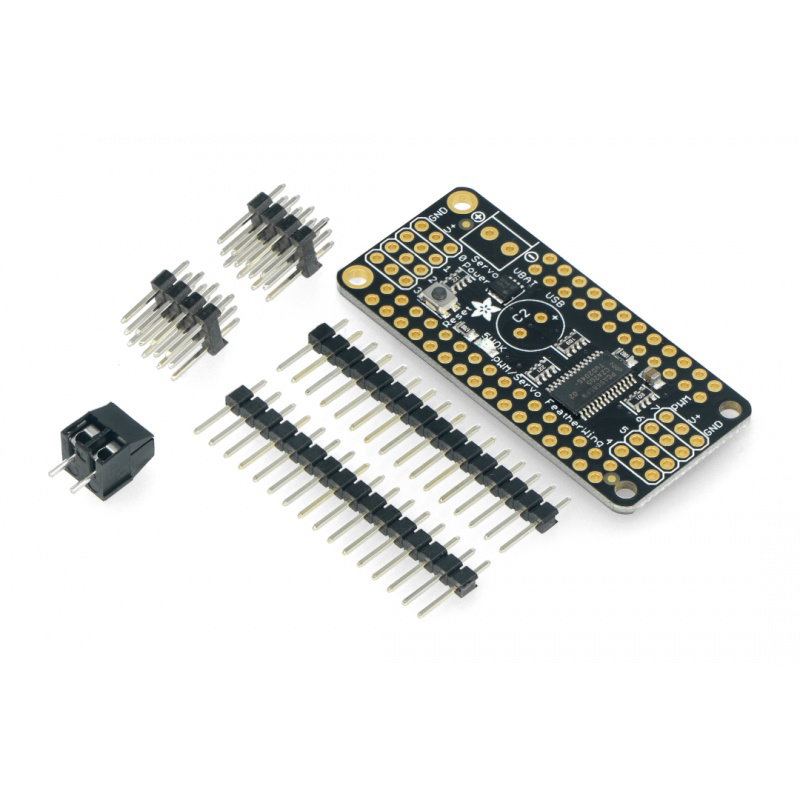

Inhalt des Kits

  • Treiber für Motoren und Servos - 8-Kanal
  • Goldpin-Anschlüsse - 2,54 mm Raster:
    • 2x4 - 2 Stk.
    • 1x16 - 2 Stk.
  • Klemmverbinder - 1x2 (schwarz oder blau - zufällig geliefert)

Treiber für PWM-Motoren und Servos - I2C 8-Kanal - PCA9685 - Federbefestigung - Adafruit 2928

Der achtkanalige Treiber für PWM-Motoren und Servos ist ein Overlay aus der Feather-Serie (Arduino-kompatible Boards von Adafruit). Das Gerät kommuniziert über den I2C-Bus mit dem Hauptmodul und ermöglicht die gleichzeitige Steuerung von bis zu acht PWM-Motoren und / oder Servos.

Mit diesem Gerät können Sie verschiedene Projekte auf Basis von Feather- oder Arduino-Kacheln erstellen, die mit beweglichen Teilen ausgestattet werden - beispielsweise Fahrzeugen, Robotern oder kleinen elektronischen Geräten.

Shield for Feather mit einem Treiber für Motoren und Servos

Weitere Informationen zum Feather-Overlay mit dem Treiber für PWM-Motoren und Servos finden Sie im Abschnitt „Nützliche Links“ unter der Beschreibung – dort sind unter anderem Links zur Website des Adafruit-Herstellers, ein Benutzerhandbuch, die technische Dokumentation PCA9685 und Downloads von GitHub.

In unserem Angebot finden Sie auch andere Arduino-kompatible Boards von Adafruit, darunter andere Module aus der Feather-Serie. Darüber hinaus umfasst unser Sortiment eine große Auswahl an Original-Arduino-Boards und speziellen Erweiterungen und Zubehör.

Anzahl der Kanäle 8
PAKETBREITE 10 cm
PAKETHÖHE 15 cm
PAKETTIEFE 1 cm
PAKETGEWICHT 0.01 kg
