Produktbeschreibung: Adafruit Metro Mini 328 5V / 16MHz- kompatibel mit Arduino
Metro 328 ist vollständig kompatibel mit dem beliebten Arduino Mini-Modul. Dies bedeutet, dass es über die Arduino IDE mit den verfügbaren Bibliotheken über das microUSB-Kabel programmiert werden kann. Es verfügt über den aus der Uno-Version bekannten ATmega328-Mikrocontroller, der mit einem 16-MHz-Signal getaktet wird.

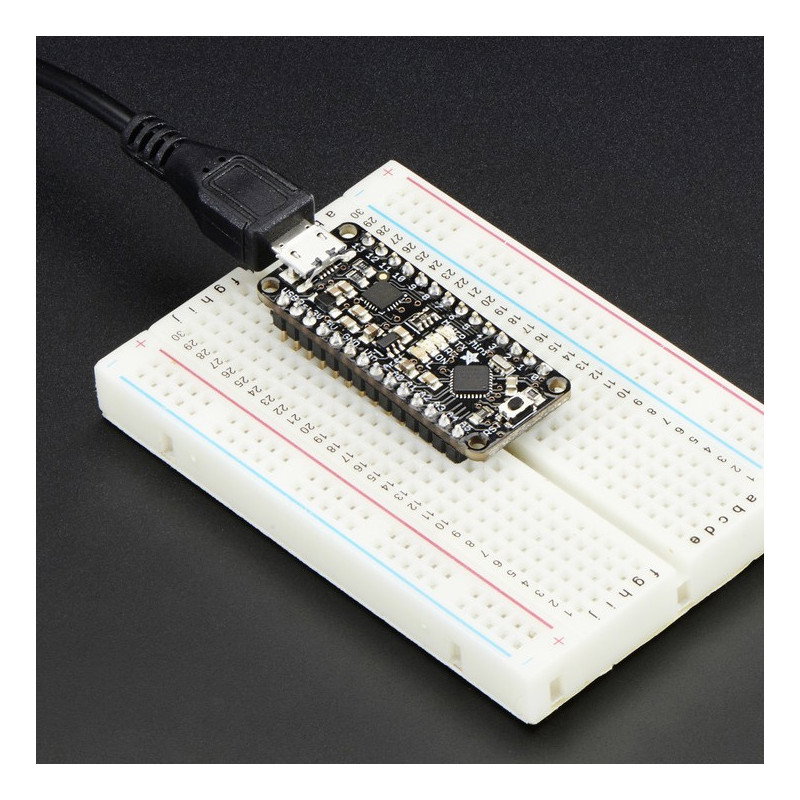

Um Metro 328 auszuführen, schließen Sie das System mit einem Micro-USB-Kabel an einen Computer an. Wählen Sie dann in der Arduino IDE-Umgebung das Arduino Uno-Board aus. |
Macht Metro Mini
Das Modul kann über ein microUSB-Kabel mit 5 V Spannung und einem externen Gerät, z.B. einem Netzteil, das am VIN-Pin angeschlossen ist, mit Strom versorgt werden. Die am VIN-Ausgang anliegende Spannung sollte im Bereich von 6 V bis 16 V liegen - der Hersteller empfiehlt 9 V.
Programmierung des Moduls
Die Entwicklung und Installation der Software ist dank der vom Hersteller kostenlos zur Verfügung gestellten Umgebung möglich . Der implementierte Bootloader ermöglicht es Ihnen, das Programm direkt über das microUSB-Kabel zu senden.
Spezifikation des Adafruit Metro Mini
- Versorgungsspannung: 6V bis 16V (9V empfohlen)
- Arbeitsspannung der 5-V-Pins (Änderung auf 3,3 V möglich durch Abschneiden des Jumpers auf der Rückseite der Platine)
- Programmierbar über USB
- Alles ist in SMD-Technik gefertigt
- Mikrocontroller: ATmega328
- Maximale Taktfrequenz: 16 MHz
- SRAM-Speicher: 2 kB
- Flash-Speicher: 32 KB (0,5 KB ist für Bootloader reserviert)
- EEPROM-Speicher: 1 kB
- I/O-Ports: 20 (2 reserviert für Programmierung)
- PWM-Ausgänge: 6
- Anzahl der analogen Eingänge: 6 (Kanäle des A/C-Wandlers)
- Serielle Schnittstellen: UART, SPI, I2C
- Externe Interrupts
- Vier LED-Leuchten
- Eingebauter 5-V-Stabilisator mit einer Kapazität von 150 mA
- Eingebauter Stabilisator 3,3 V mit einer Kapazität von 50 mA
- Anschluss: microUSB-Anschluss ( Kabel separat erhältlich)
- Abmessungen: 44 x 18 x 4 mm
- Gewicht: ca. 3 g

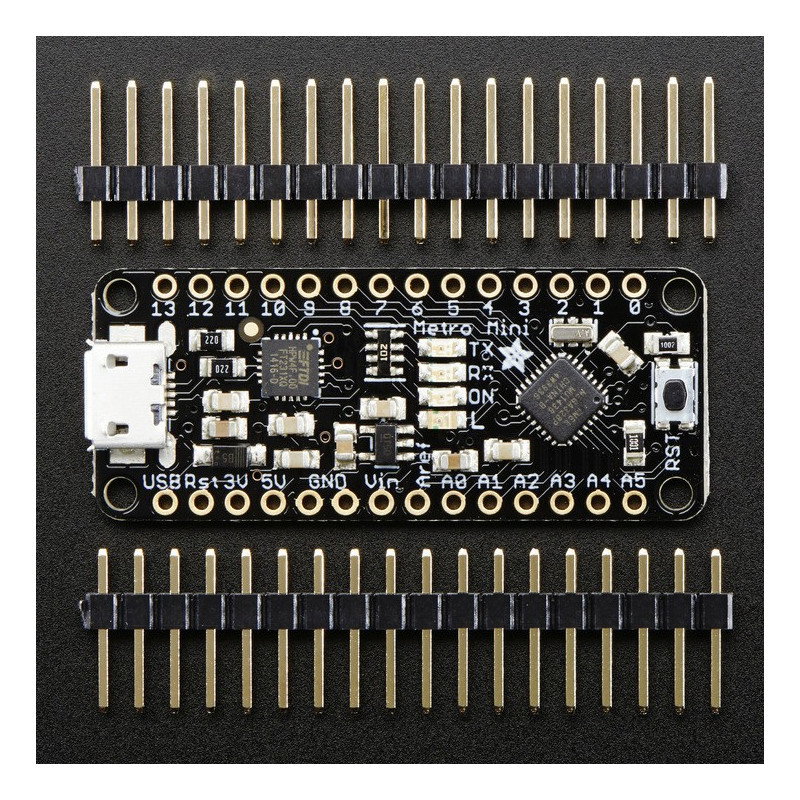

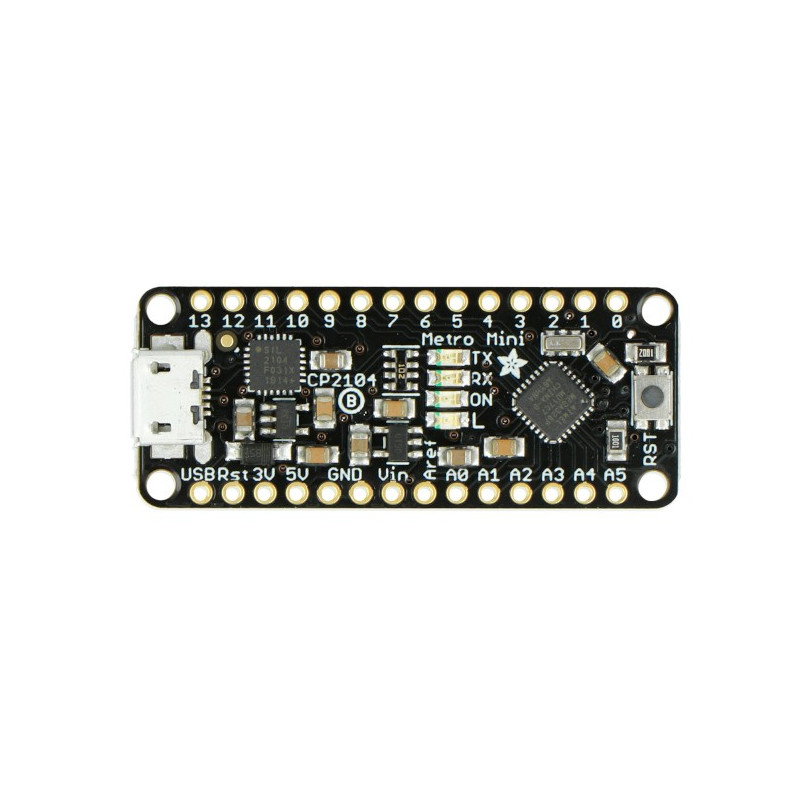

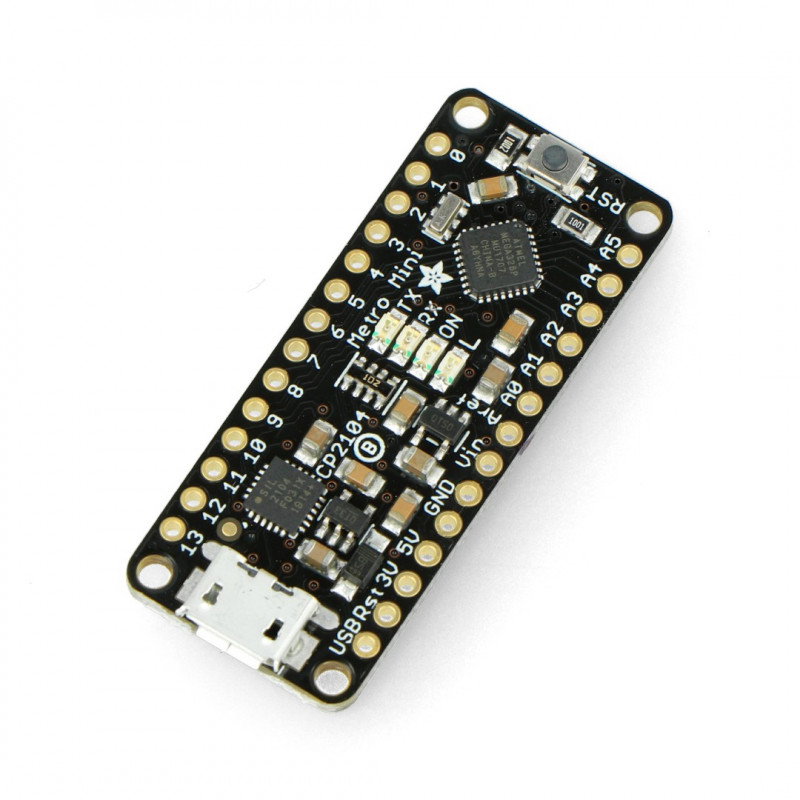

Metro Mini 328 5V / 16MHz - kompatibel mit Arduino - Adafruit 2590
Das vorgestellte Modul kann dank seiner kompakten Größe und seines geringen Gewichts erfolgreich für mobile Projekte eingesetzt werden, die einen intuitiven Mikrocontroller erfordern.
Metro Mini 328 5V / 16MHz ist voll kompatibel mit dem beliebten Minicomputer Arduino IDE R3 und dank eingebauter Kommunikationsschnittstellen universell einsetzbar.
Was zeichnet Metro Mini 328 5V / 16MHz noch aus?
Das Modul kann über die einfache und intuitive Arduino IDE programmiert werden, die sowohl offline als auch online funktioniert.
Alle Ausgänge sind genau beschrieben, wodurch das Risiko eines falschen Anschlusses auf ein Minimum reduziert wird. Das Angebot unseres Shops umfasst neben Mini-Controllern mit effizienten Systemen auch zusätzliches Zubehör, das die Möglichkeiten des Systems erweitert.
