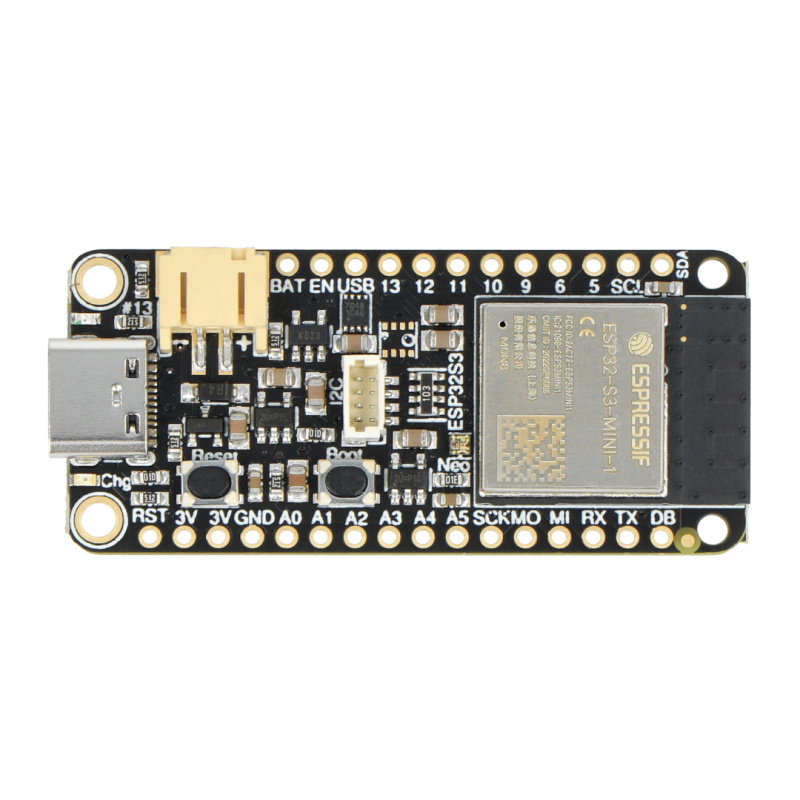

Produktbeschreibung: Feather ESP32-S3 - WLAN-Modul, GPIO - kompatibel mit Arduino - Adafruit 5323
Eine weitere Adafruit-Fliese aus der Feather-Serie. Das Modul basiert auf dem ESP32-S3- System, mit 8 MB Flash-Speicher , kein eingebautes PSRAM. Das mit 240 MHz getaktete Dual-Core-System von Espressif ist mit WiFi- und Bluetooth Low Energy- Kommunikation und einem nativen USB-Anschluss vom Typ C ausgestattet.Das Produkt wird in Projekten im Bereich des Internets der Dinge (IoT), intelligenter Kleidung und verwendet Heimautomatisierung.
Auf der Adafruit-Website finden Sie ein Tutorial zur Programmierung des Moduls in Arduino IDE und CircuitPython.

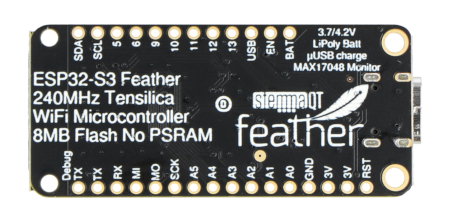

Adafruit-Feder ESP32-S3.Was ist Feather ESP32-S3
Feather ESP32-S3 ist ein kleines Modul, das mit einem Espressif-Mikrocontroller ausgestattet ist, der WiFi- und Bluetooth-Kommunikation mit geringem Energieverbrauch unterstützt. Dank seiner geringen Größe kann es unter anderem erfolgreich in Projekten im Bereich eingesetzt werden. IoT und Hausautomation. Feather ESP32-S3 basiert auf einem Dual - Core Tensilica 240 MHz Prozessor . Es hat 8 MB Flash, kommt aber nicht mit PSRAM. Es unterstützt u.a. Laufzeitmessung (ToF). Das Produkt ist mit nativem USB ausgestattet.
Beschreibung der Pinbelegung
- Nativer USB-C-Anschluss : Wird zur Stromversorgung und Programmierung der Karte verwendet. Es ermöglicht Ihnen, einen Li-Pol-Akku aufzuladen, der an den JST-Anschluss angeschlossen ist.
- JST 2-PH Stecker verbunden mit dem Li-Pol Batterieladesystem : Li-Pol 3,7 / 4,2 V mit einer Kapazität von 250 mAh oder mehr kann daran angeschlossen werden.
- CHG-LED: Die LED leuchtet, während der Akku geladen wird. Wenn der Ladevorgang abgeschlossen ist, erlischt die LED. Wenn das Paket nicht verbunden ist, kann die LED schnell blinken.
- GND: gemeinsame Masse für alle Leistungs- und Logikschaltkreise.
- BAT: positive Spannung von / zu 2-poliger JST-Buchse für optionalen Li-Pol-Akku.
- USB: positive Spannung von / zur USB-C-Buchse, wenn USB angeschlossen ist.
- DE: 3,3-V-Spannungsreglerstift.
- 3,3 V: Reglerausgang 3,3 V (Momentanstrom 500 mA).

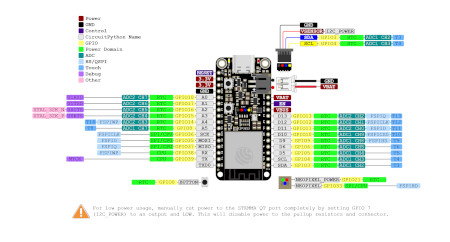

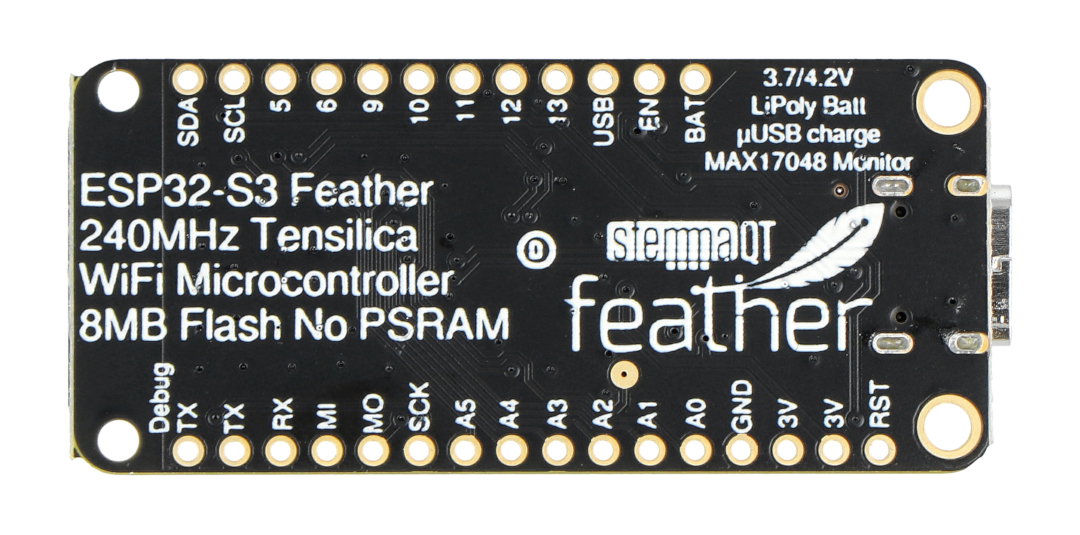

Leitungen des Feather ESP32-S3-Moduls.

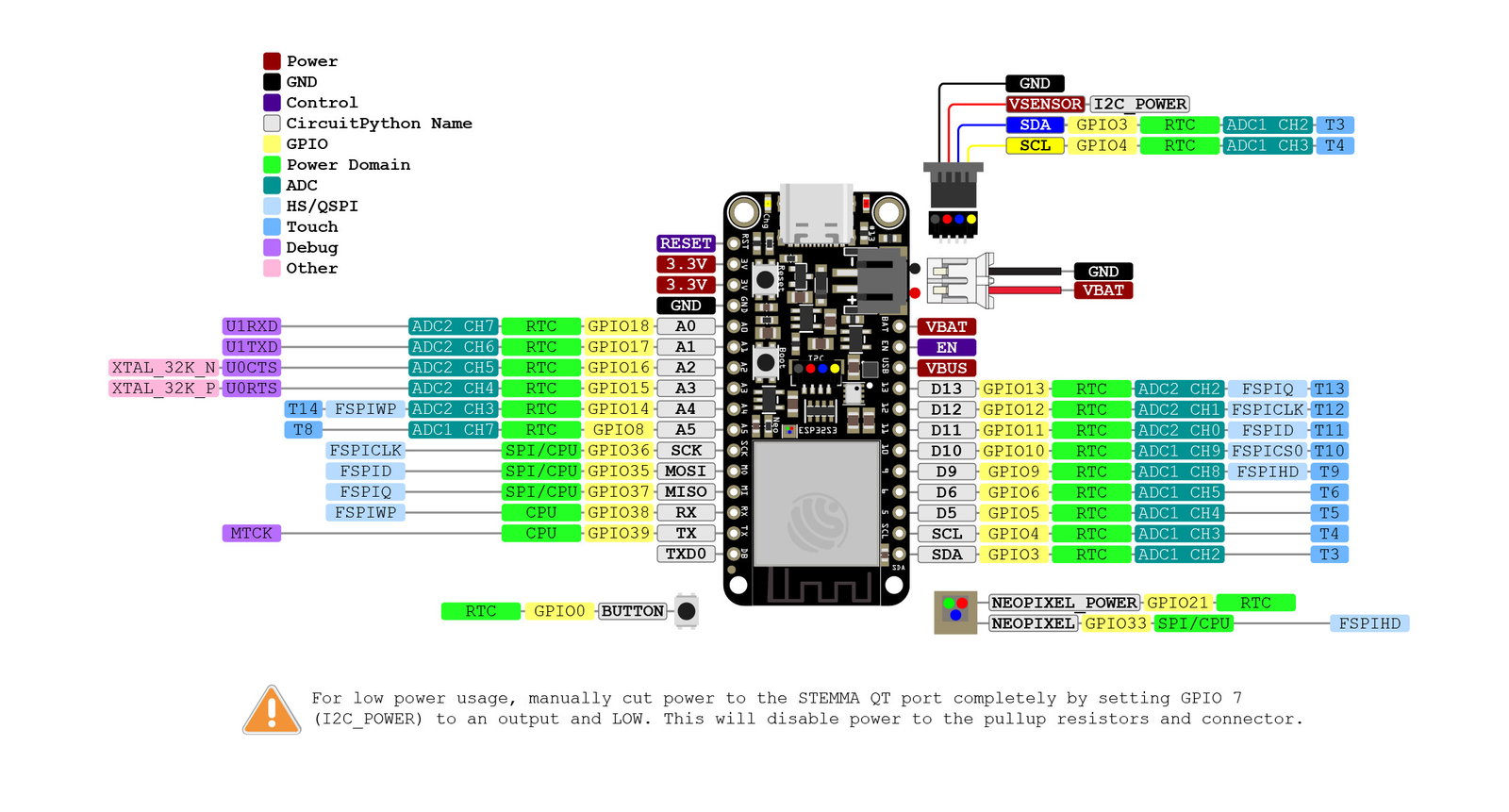

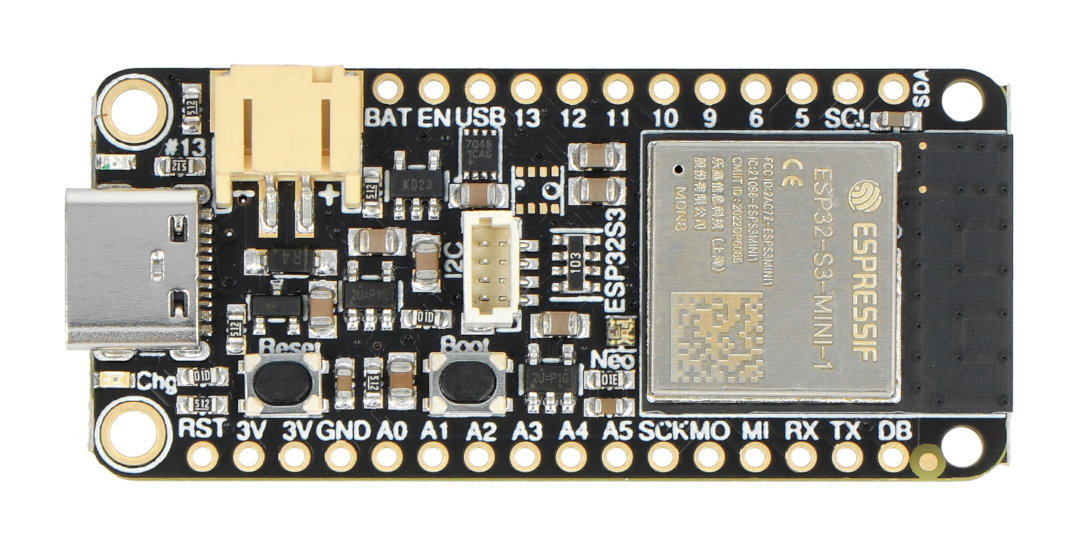

Das Board ist mit dem ESP32-S3-System ausgestattet.Grundlegende Pinbelegung von Feather ESP-S3
- Pins von A0 bis A5 - können als analoge Eingänge verwendet werden
- SPI-Bus:
- SCK: Pin der SPI-Taktleitung
- MOSI: SPI Mikrocontroller Out / Sensor In
- MISO: SPI Mikrocontroller In / Sensor Out
- UART-Schnittstelle
- RX: UART-Empfängerstift
- TX: UART-Sender-Pin
- I2C-Schnittstelle (gemeinsam vom STEMMA QT-Anschluss)
- SCL: I2C-Bus-Uhr-Pin
- SDA: Datenpin des I2C-Busses
- Digitale Pins: D5, D6, D9 bis D13
Spezifikation des Feather ESP32-S3-Moduls
- System: Dual-Core Tensilica 240 MHz
- Flash-Speicher: 8 MB
- USB: Typ C - für Programmierung und Stromversorgung
- JST 2-PH-Anschluss mit Li-Pol-Akkuladegerät
- MAX17048-System, das den Betrieb der Batterie überwacht (bei Stromversorgung durch eine Li-Pol-Batterie)
- Reset- und DFU (BOOT0)-Tasten
- STEMMA QT-Anschluss für I2C-Geräte
- LEDs informieren über den Betriebs- und Ladezustand des Moduls (unterstützt auch NeoPixel)
- Niedriger Energieverbrauch von bis zu 100 uA im Schlafmodus bei Batteriebetrieb
- Kompatibel mit Arduino oder CircuitPython
- Abmessungen: 52,4 mm x 22,8 mm x 7,2 mm
- Gewicht: 6,3 g

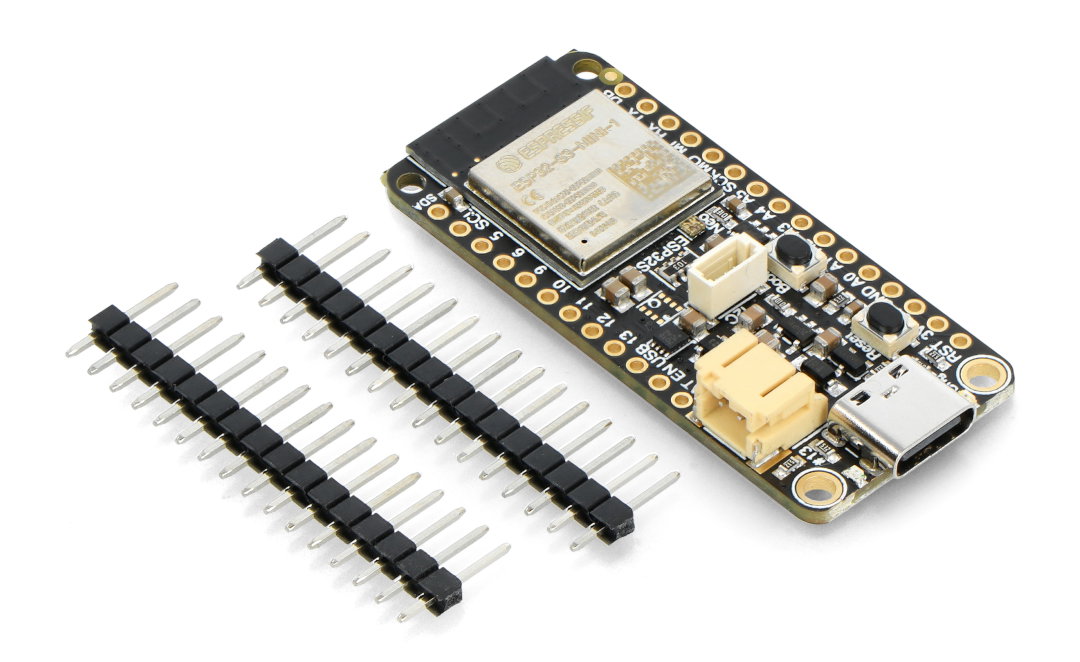

Inhalt des Kits
- 1x Feather ESP32-S3 - WLAN-Modul, GPIO - kompatibel mit Arduino - Adafruit 5323
- 2x GPIO-Pins zum Selbstlöten
Inhalt des Kits.
