Produktbeschreibung: Adafruit ESP32-S3 Reverse TFT Feather - 4 MB Flash, 2 MB PSRAM
Ein Modul aus der Feather-Serie, basierend auf dem ESP32-S3welches eine verbesserte Version des Adafruit ESP32-S3 TFT Feather ist. Es verfügt über ein 1,14"TFT-Farbdisplay mit einer Auflösung von 240 x 135 px. Die verwendete IPS-Technologie verbessert die Farbqualität aus allen Blickwinkeln. Das Board verfügt über einen mit 240 MHz getakteten Dual-Core Espressif-Chip, 4 MB Flash-Speicher und 2 MB PSRAM. Das Modul von Adafruit bietet dem Nutzer außerdem 2,4 GHz WiFi und Bluetooth LE (Low Energy) zur drahtlosen Kommunikation sowie einen nativen USB Typ-C Anschluss. Der Hersteller hat das Display auf der Vorderseite des Moduls platziert, so dass es als Frontplatte für IoT-Geräte verwendet werden kann. Für Geräte, die einen niedrigen Stromverbrauch benötigen, verfügt das Feather-Modul über einen 3,3-V-LDO-Regler, der über den GPIO-Ausgang gesteuert wird. Im Low-Power-Modus kann das gesamte Modul etwa 100 uA Strom verbrauchen.

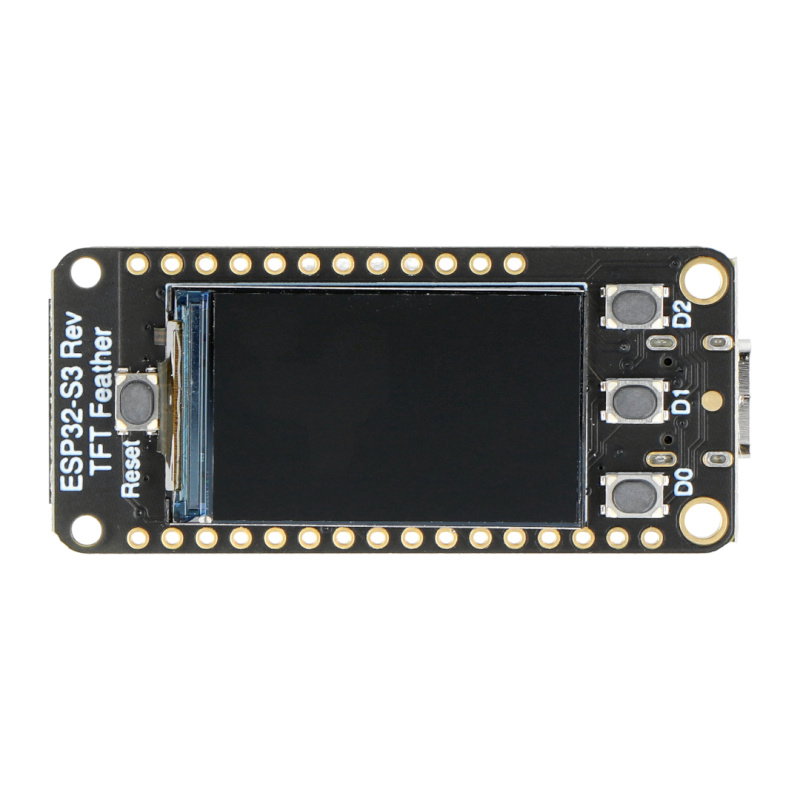

Adafruit ESP32-S3 Reverse TFT Feather - 4 MB Flash, 2 MB PSRAM.
Sehen Sie sich auch die Bedienungsanleitung des Herstellers an.

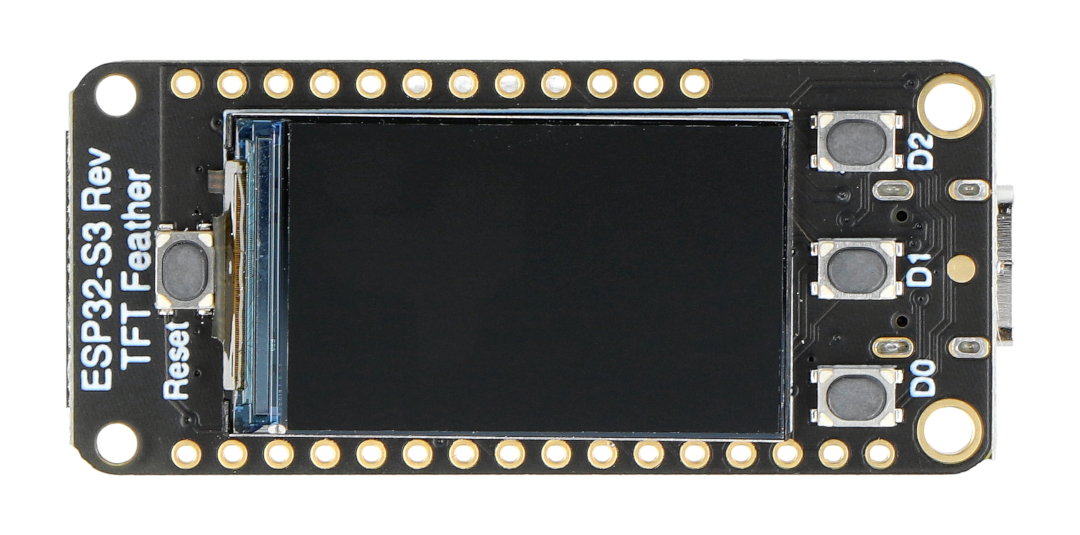

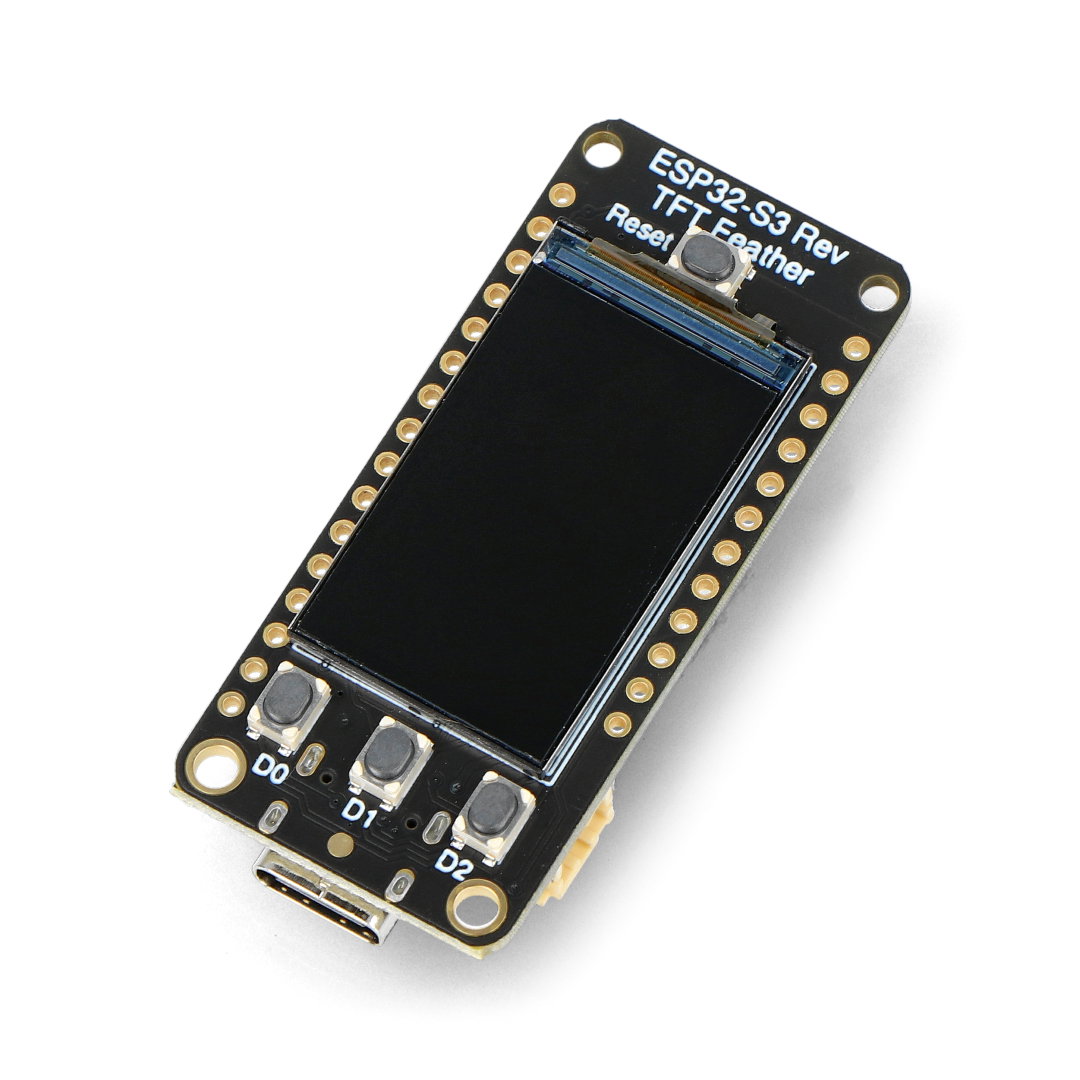

In der Mitte des Boards befindet sich ein Farbdisplay.
Was ist die Feather-Chipfamilie?
Feather besteht aus Steuermodulen (Feathers) und Peripheriegeräten (Wings). Die Pinbelegung der Platine wurde so gestaltet, dass die gesamten Schaltungen mit Goldpin-Steckern auf Kontaktplatinen montiert werden können. Theoretisch kann eine unbegrenzte Anzahl von Wings-Modulen an ein einziges Hauptmodul (Feather) angeschlossen werden. Die meisten Erweiterungen werden mit einer Fülle von Programmierressourcen geliefert, einschließlich Beispielprogrammcode und Bibliotheken.
Besondere Merkmale des Moduls
- Dual-Core Tensilica-Prozessor - für eine hohe Rechenleistung. Bis zu 4 MB Flash-Speicher und 2 MB PSRAM stehen dem Benutzer ebenfalls zur Verfügung.
- Drahtlose Kommunikation - der eingebaute ESP32-S3 Chip unterstützt die Kommunikation über WiFi 2,4 GHz und Bluetooth Low Energy (BLE).
- Arduino-Kompatibilität - das Board unterstützt die ESP-IDF- und Arduino-IDE-Umgebungen, was den Programmierprozess vereinfacht und die Verwendung einer ganzen Reihe von vorgefertigten Bibliotheken ermöglicht.
- Eingebautes Li-Pol-Ladegerät - dank der Integration der Ladeschaltung und der Überwachung des Batteriezustands - MAX17048 - ist es möglich, das Board ohne externe Stromquelle zu verwenden.
- Geringer Stromverbrauch - durch den Einsatz des ESP32-Mikrocontrollers konnte der Stromverbrauch auf nur 40 uA reduziert werden, wenn der Chip über den Li-Pol-Akku versorgt wird. Es ist auch möglich, die NeoPixel-LED und das Display zur weiteren Optimierung abzuschalten.
- TFT-Display - Durch die Platzierung des TFT-Farbdisplays auf der Vorderseite der Platine und drei zusätzliche Tasten kann das Modul als Frontpanel verwendet werden.

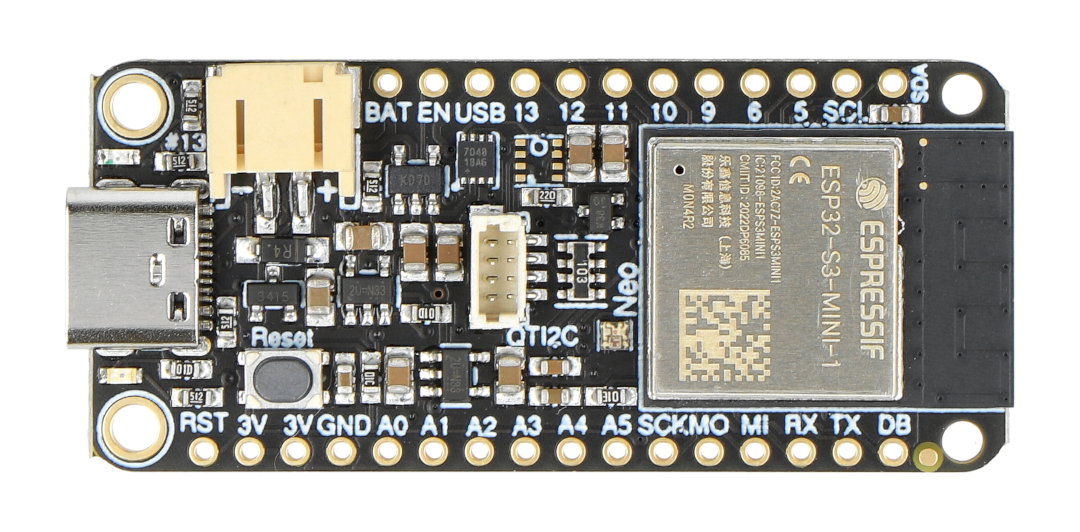

Das Modul ist mit einem Dual-Core Tensilica-Prozessor ausgestattet.

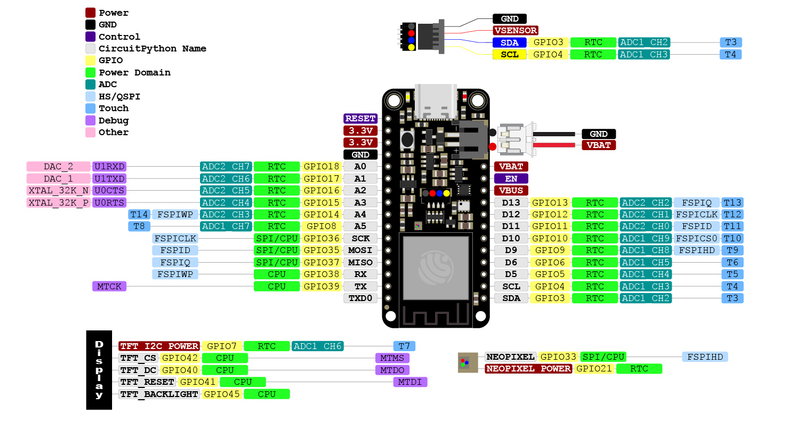

Belegung.
Beschreibung der Pinbelegung
- GND - gemeinsame Masse des Moduls
- VBAT - positive Batteriespannungsleitung
- Pins A0 bis A5 - können als Analogeingänge verwendet werden
- Pins D5, D6, D9, D10 bis D13 - digitale Ein- und Ausgänge
- UART-Schnittstelle:
- RX: UART-Empfangspin
- TX: UART-Sendeanschluss
- I2C-Schnittstelle (gemeinsam mit STEMMA QT-Anschluss):
- SCL - Bustakt-Pin
- SDA - Bus-Daten-Pin
- SPI-Schnittstelle:
- MISO - SPI-Datenempfangs-Pin
- MOSI - SPI-Schnittstelle Daten-Sende-Pin
- SCK - Bustakt-Pin
Technische Daten des Moduls
- Schaltung: ESP32-S3 mit 240 MHz Dual-Core Tensilica Prozessor
- Flash-Speicher: 4 MB
- PSRAM: 2 MB
- Display: 1.14" TFT IPS Farbdisplay mit 240 x 135 px Auflösung
- UBS: Typ C - für Programmierung und Stromversorgung
- Drahtlose Kommunikation: WiFi 2,4 GHz und Bluetooth LE
- MAX17048 Chip zur Batterieüberwachung
- Reset- und DFU-Tasten
- STEMMA QT-Anschluss für I2C-Geräte
- LEDs zur Anzeige des Betriebs- und Ladestatus des Moduls (einschließlich Neopixel)
- Niedriger Stromverbrauch von bis zu 40 uA im Sleep-Modus
- Kompatibel mit Arduino und CircuitPython

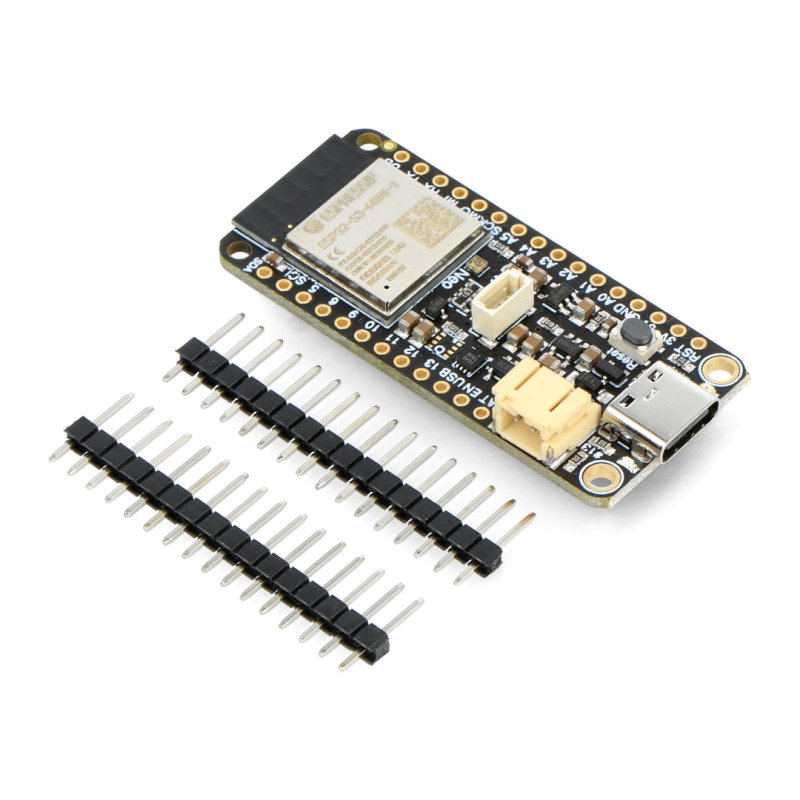

Inhalt des Kits
- Feather ESP32-S3 Reverse mit TFT Display - WiFi Modul - 4 MB Flash 2 MB PSRAM - Arduino kompatibel - Adafruit 5691
- 1x16 Goldstiftleiste - 2,54 mm Raster - zum Selbstlöten - 2 Stück

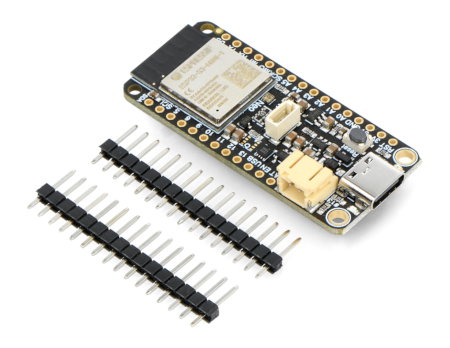

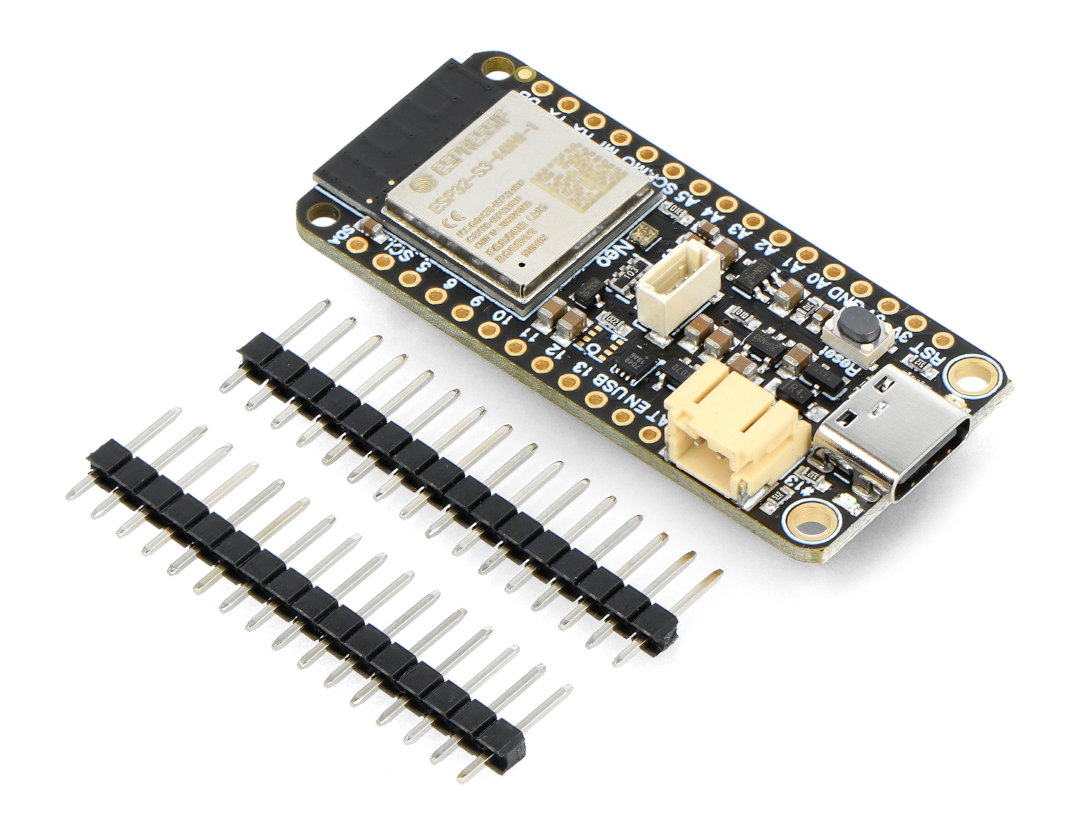

Im Bausatz enthaltene Elemente.
