Produktbeschreibung: Feather ESP32-S2 - WiFi-Modul - mit BME280-Sensor - kompatibel mit Arduino - Adafruit 5303
WiFi-Modul basierend auf dem ESP32-S2- System, ausgestattet mit 4 MB Flash-Speicher und 2 MB PSRAM . Es hat auch ein eingebautes BME280 -System, mit dem Sie Feuchtigkeit, Temperatur und Druck messen können. Feather ESP32 ist eine energieeffiziente 2,4-GHz-WLAN-System-on-Chip (SoC) -Lösung mit einem integrierten nativen USB-Anschluss. Es unterstützt keine Bluetooth-Konnektivität . Das Produkt wird in Projekten im Bereich Internet of Things (IoT), Smart Clothes und Home Automation eingesetzt.
Der Hersteller stellt eine ausführliche Bedienungsanleitung zur Verfügung - check it out!

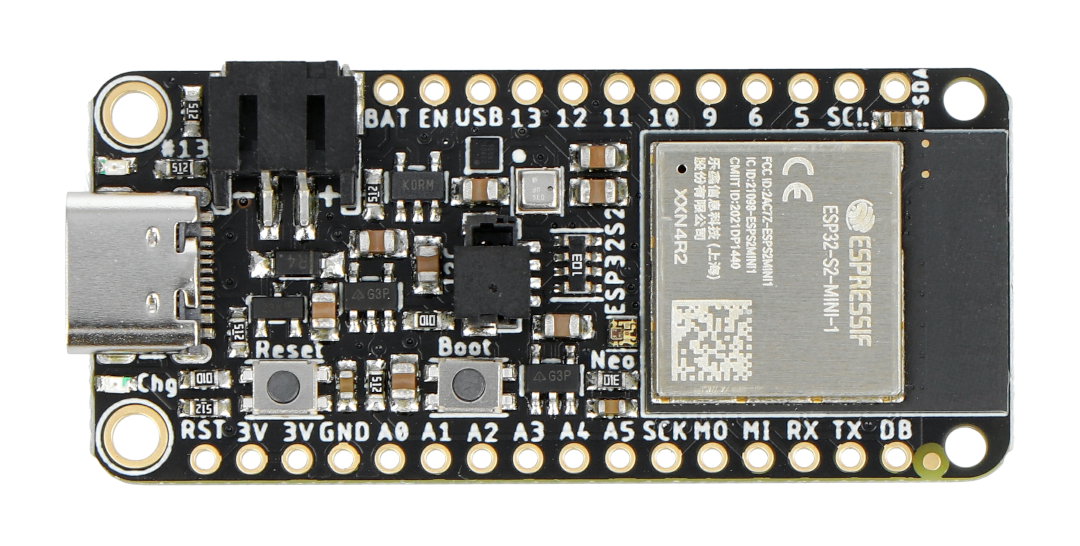

WLAN-Modul mit Umweltsensor BME280 .
Was ist Feather ESP32-S2
Feather ESP32-S2 ist ein kleines Modul mit Espressif WiFi-Mikrocontroller mit geringem Energiebedarf . Dank seiner geringen Größe kann es unter anderem erfolgreich in Projekten im Bereich eingesetzt werden IoT und Hausautomation. Das Feather ESP32-S2 basiert auf einem Tensilica 240 MHz Single-Core-Prozessor . Es hat 4 MB Flash + 2 MB PSRAM. Es unterstützt u.a. Laufzeitmessung (ToF). Das Produkt ist mit nativem USB ausgestattet.
Inhalt des Kits
- Feather ESP32-S2 - WiFi-Modul - mit BME280-Sensor - kompatibel mit Arduino - Adafruit 5303 - 1 Stk
- GPIO-Pins zum Selbstlöten - 2 Stück
Beschreibung der Stifte Feather ESP32-S2
- USB-C-Anschluss – zur Stromversorgung und Programmierung des Boards
- JST 2-PH-Anschluss mit einem Li-Pol- Ladegerät - Sie können einen 3,7 / 4,2 V Li-Pol-Akku mit einer Kapazität von 250 mAh daran anschließen
- CHG-LED – während der Akku geladen wird, leuchtet die gelbe LED – wenn der Ladevorgang abgeschlossen ist, erlischt die LED, und wenn der Akku nicht angeschlossen ist – kann die LED schnell blinken
- GND - gemeinsame Masse für alle Netzteile und Logikstifte
- BAT - positive Spannung von / zur 2-poligen JST-Buchse für einen optionalen Li-Pol-Akku
- USB - positive Spannung von / zur USB-C-Buchse, wenn USB angeschlossen ist
- EN - 3,3-V-Spannungsreglerstift
- 3,3 V - Reglerausgang 3,3 V (Spitze 500 mA)

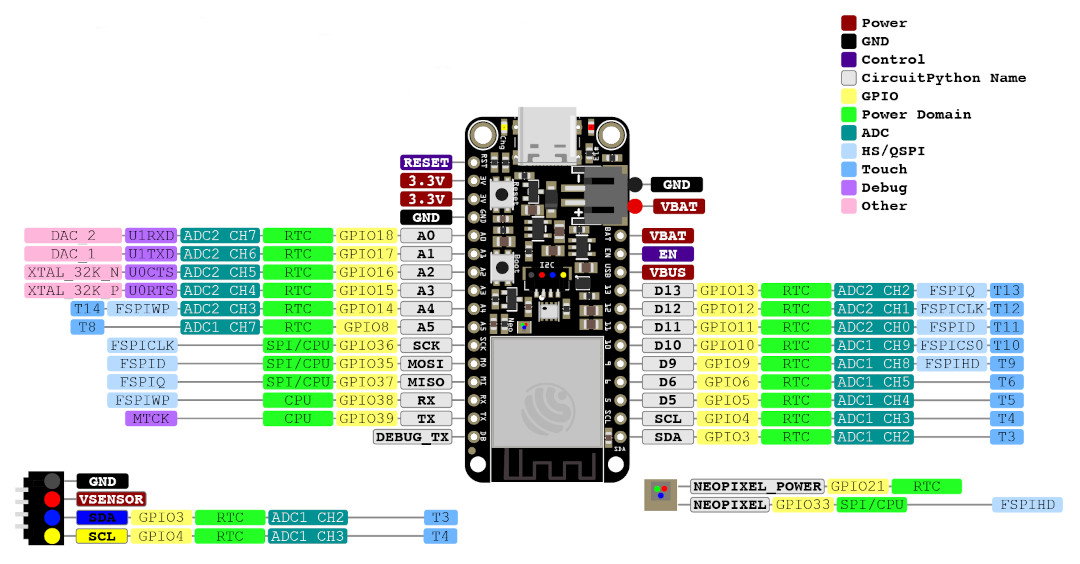

Eine detaillierte Anordnung von Pins und Pins finden Sie auf der Website des Herstellers .

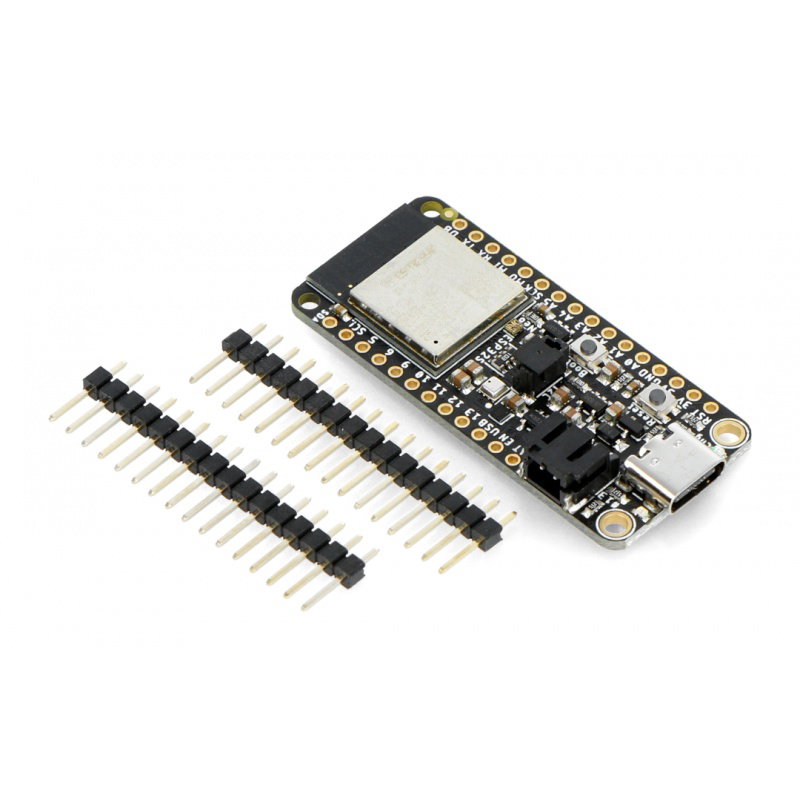

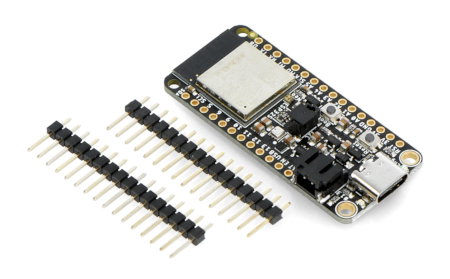

Feather ESP32-S2 im Set mit Goldpin-Anschlüssen.
Grundlegende Informationen zu Stiften
- A0 und A1 sind die einzigen DAC-Ausgangspins. Kann als 8-Bit-Analogausgänge verwendet werden
- Pins von A2 bis A5 - können als analoge Eingänge verwendet werden
- SPI-Bus:
- SCK: Pin der SPI-Taktleitung
- MOSI: SPI Mikrocontroller Out / Sensor In
- MISO: SPI Mikrocontroller In / Sensor Out
- UART-Schnittstelle
- RX: UART-Empfängerstift
- TX: UART-Sender-Pin
- I2C-Schnittstelle (gemeinsam vom STEMMA QT-Anschluss)
- SCL: I2C-Bus-Uhr-Pin
- SDA: Datenpin des I2C-Busses
- Digitale Pins: D5, D6, D9 bis D13
Technische Spezifikation des Moduls
- Tensilica 240 MHz Prozessor
- 4 MB Flash und 2 MB PSRAM
- Eingebautes BME280 -System, mit dem Sie Feuchtigkeit, Temperatur und Druck messen können
- Natives USB
- USB-Typ-C-Anschluss – für Programmierung und Stromversorgung
- JST 2-PH-Anschluss mit Li-Pol-Akkuladegerät
- MAX17048-System, das den Betrieb der Batterie überwacht (bei Stromversorgung durch eine Li-Pol-Batterie)
- Reset- und DFU (BOOT0)-Tasten
- STEMMA QT-Anschluss für I2C-Geräte
- Dioden informieren über den Betriebs- und Ladezustand des Moduls (unterstützt auch NeoPixel)
- Geringer Energieverbrauch (80 bis 100 uA im Schlafmodus bei Batteriebetrieb)
- Kompatibel mit Arduino oder CircuitPython
- Abmessungen: 52,4 mm x 22,9 mm x 7,2 mm
- Gewicht: 6,3 g

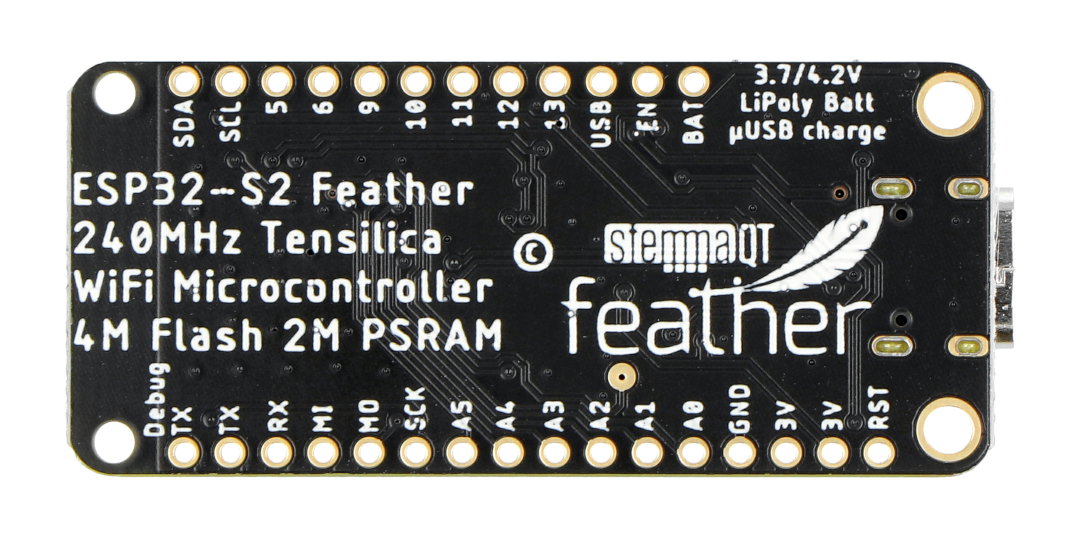

Hohe Leistung und kleine Abmessungen .
