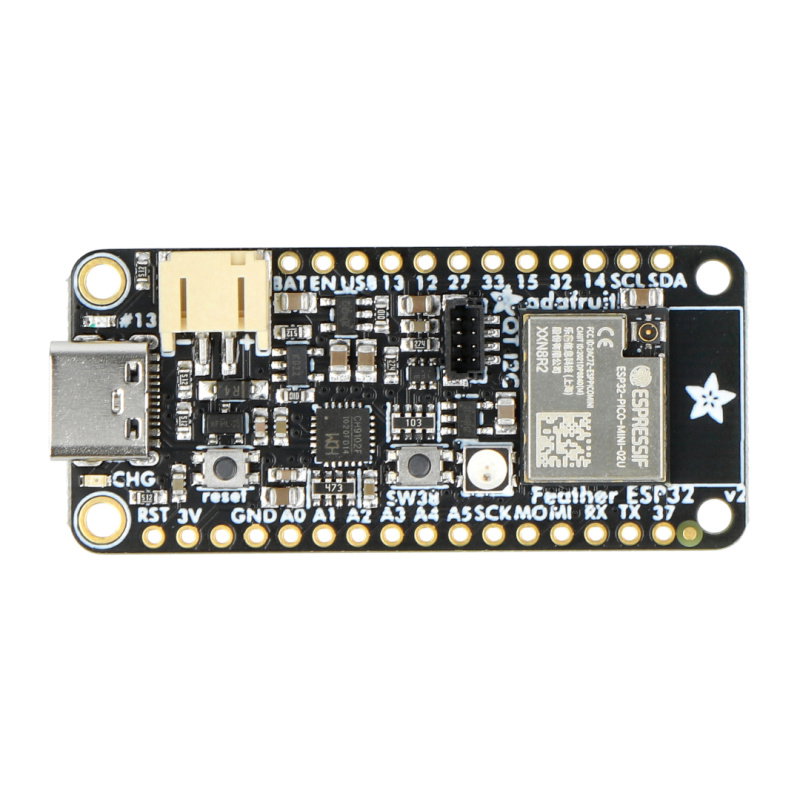

Produktbeschreibung: Feather ESP32 V2 w.FL Antenne - WLAN-Modul - kompatibel mit Arduino - Adafruit 5438

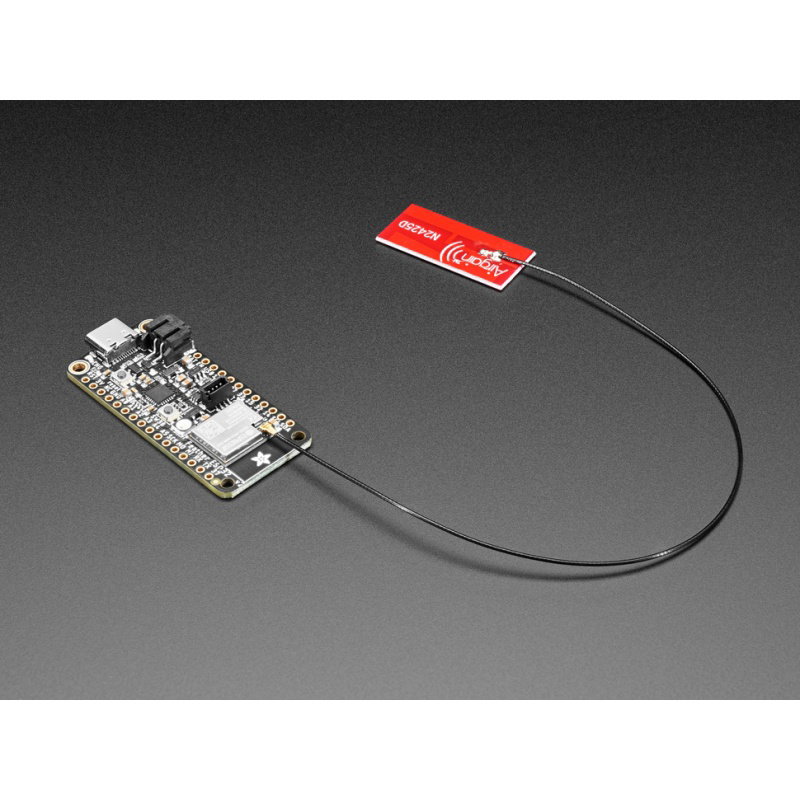

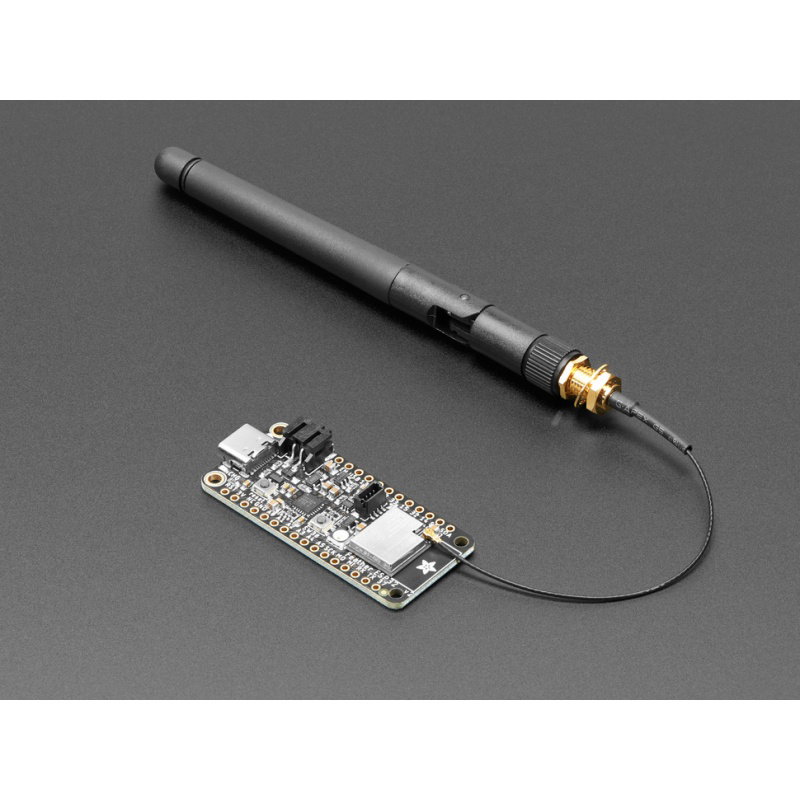

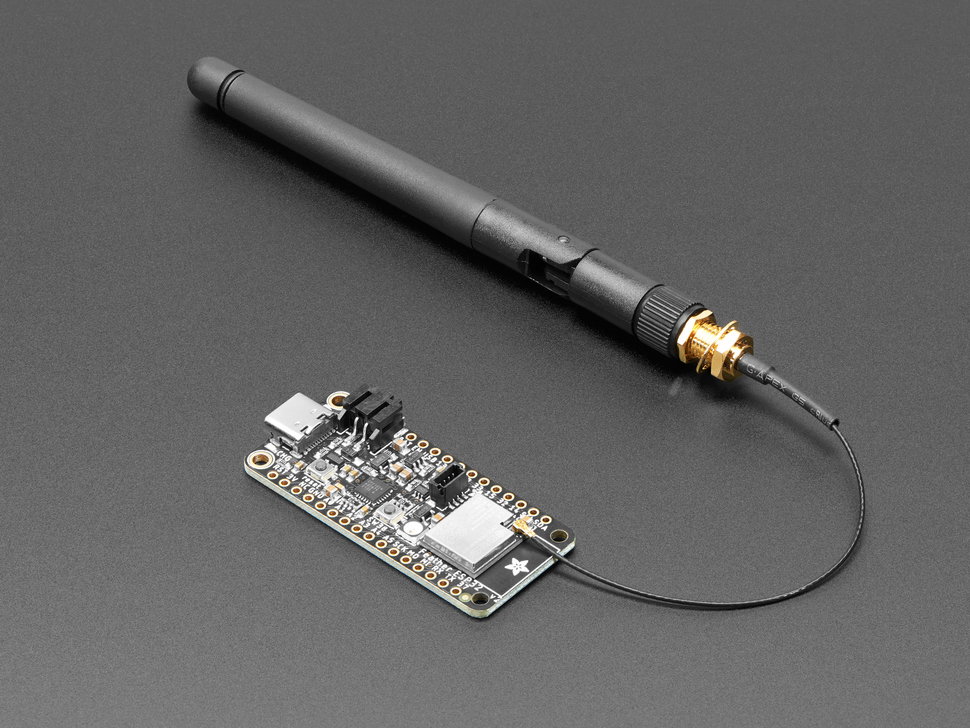

Das Feather-Modul basiert auf dem ESP32-Chip mit einem Dual -Core-Xtensa-Tensilica-LX6-Prozessor, der mit 240 MHz getaktet ist, und drahtloser WiFi / Bluetooth LE -Kommunikation. Das ESP32 -System ist mit einem w.FL / MHF3 / IPEX3- Anschluss zum Anschließen einer externen WiFi / Bluetooth-Antenne ausgestattet. Das Board ist mit 8 MB Flash-Speicher und 2 MB PSRAM-Speicher , Benutzertaste, RGB-NeoPixel-LED, STEMMA-QT-Anschluss, USB-Typ-C, Li-Pol-Batterieanschluss mit integriertem Ladesystem, Hall-Sensor und zahlreichen GPIOs ausgestattet.

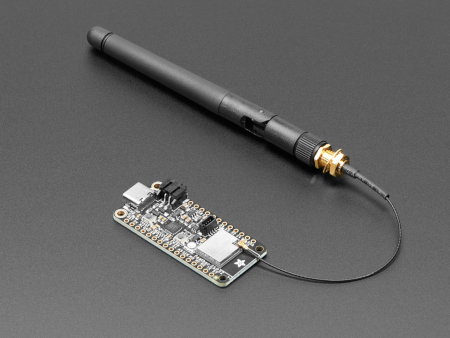

Feather ESP32 V2 Modul mit FL/IPEX3 Antennenanschluss.Hauptmerkmale von Feather ESP32 V2
- Dual-Core Xtensa ESP32-Prozessor mit 240 MHz getaktet - klassischer ESP32
- Kompakte Größe mit 8 MB Flash-Speicher und 2 MB PSRAM-Speicher
- Stromversorgung über USB-Typ-C-Anschluss oder Li-Pol-Akku
- Eingebautes Li-Pol-Ladesystem über USB-Typ-C-Anschluss
- Zustandsüberwachung der Li-Pol-Batterie
- Benutzertaste und Reset
- Schneller Upload mit Auto-Reset und seriellem Debugging mit dem zuverlässigen CP2102N-Chipsatz
- STEMMA QT-Anschluss für I2C-Geräte, mit Netzschalter
- Status-LED zum Laden / Einschalten und NeoPixel
- Geringer Energieverbrauch von 80 uA bis 100 uA im Schlafmodus
- Funktioniert mit Arduino und MicroPython

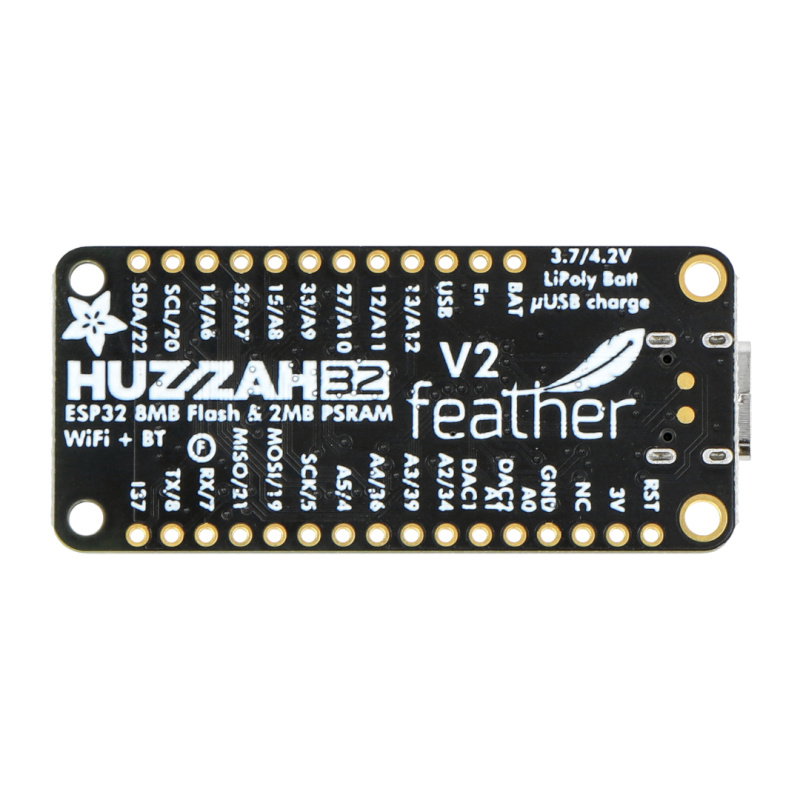

Beschreibung der Pinbelegung
- USB-C-Anschluss : Wird zur Stromversorgung und Programmierung der Karte verwendet. Bei Verwendung eines Li-Pol-Akkus lädt dieser das Paket auf, wenn er an die Stromversorgung angeschlossen ist
- JST-Anschluss mit Li-Pol- Ladegerät: Daran kann Li-Pol 3,7 V angeschlossen werden
- CHG-LED: Die LED leuchtet beim Laden des Akkus, wenn der Akku nicht angeschlossen ist, kann die LED schnell blinken
- GND: gemeinsame Masse für alle Leistungs- und Logikschaltkreise
- BAT: positive Spannung von / zu 2-poliger JST-Buchse für optionalen Li-Pol-Akku
- USB: positive Spannung von / zur USB-C-Buchse, wenn USB angeschlossen ist
- DE: 3,3-V-Spannungsreglerstift
- 3V: Reglerausgang 3,3 V (Momentanstrom 500 mA).

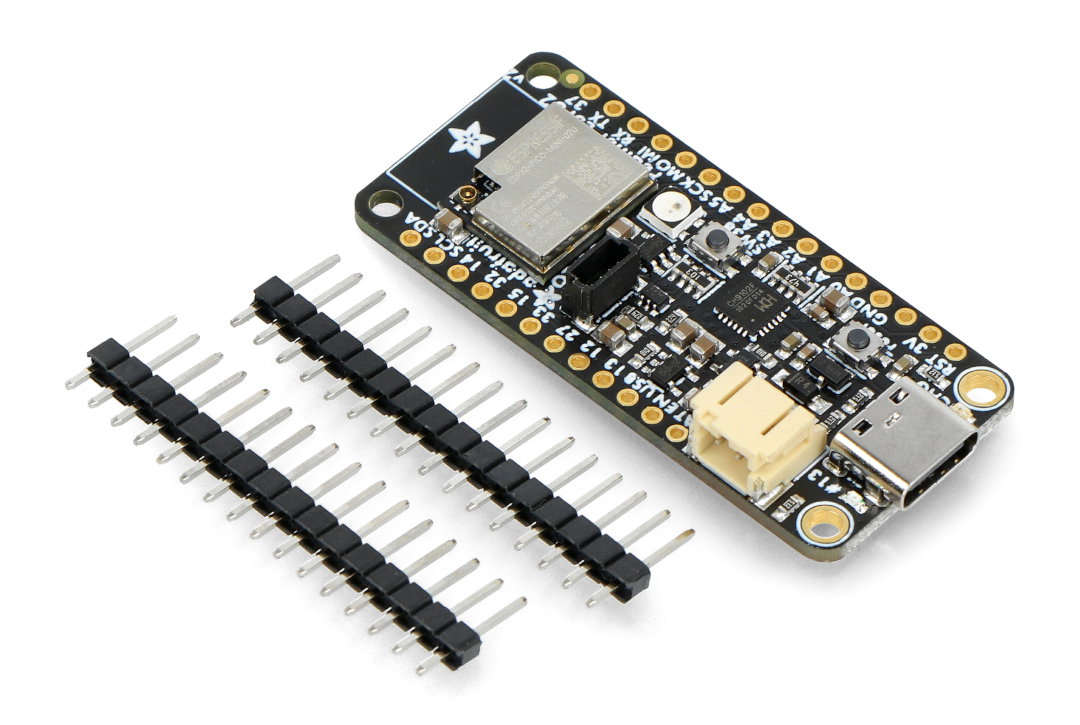

Inhalt des Kits
- 1x Feather ESP32 V2 w.FL Antenne - WiFi-Modul - Arduino-kompatibel - Adafruit 5438
- 2x männlicher Goldnadelstreifen

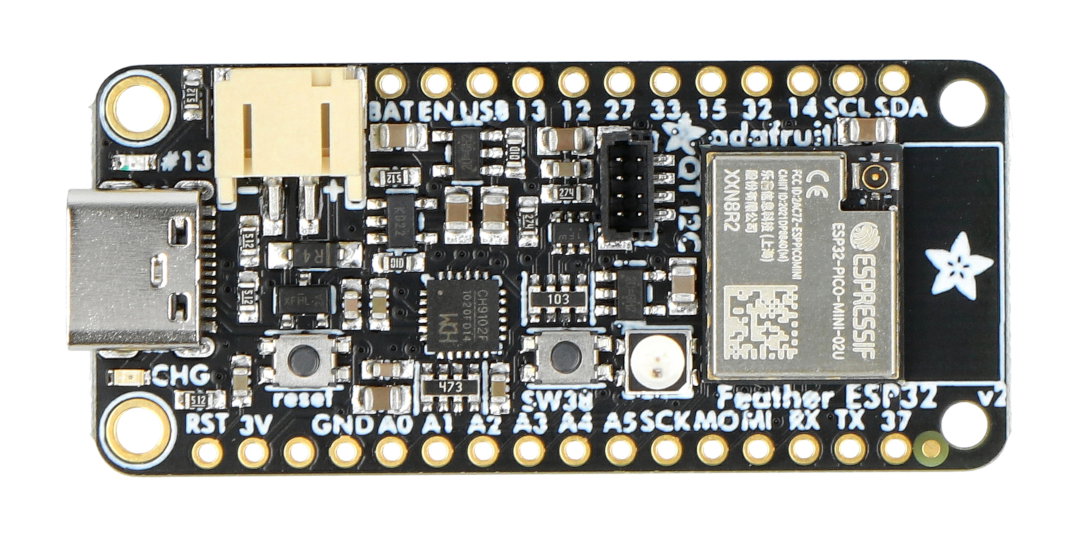

Führt Feder ESP32 V2.
Inhalt des Kits.Spezifikation des Feather ESP32 V2-Moduls
- ESP32-Chip mit Tensilica LX6 Dual-Core-Mikrocontroller, getaktet auf 240 MHz mit 600 DMIPS
- SRAM-Speicher: 520 kB
- Flash-Speicher: 8 MB
- PSRAM-Speicher: 2 MB
- WLAN-Chip: HT40 802.11 b/g/n
- Bluetooth-Chip: klassisch und LE
- Antennenanschluss: w.FL / IPEX3
- Analoger Verstärker mit extrem niedrigem Rauschen
- Hallsensor
- 10x kapazitive Touch-Schnittstelle
- 32-kHz-Quarzoszillator
- Kommunikationsschnittstellen:
- 3x UART
- 3x SPI
- 2x I2C
- 2x I2S
- 2x D/A-Wandler
- PWM / Input / Output-Timmer auf jedem GPIO verfügbar
- OpenOCD-Debugging-Schnittstelle mit 32 kB TRAX-Puffer
- SDIO-Controller oder 50-MHz-Peripheriegerät
- Unterstützt SD-Kartenschnittstelle
- Abmessungen: 52 x 22,8 x 7,2 mm
- Gewicht: 6 g
