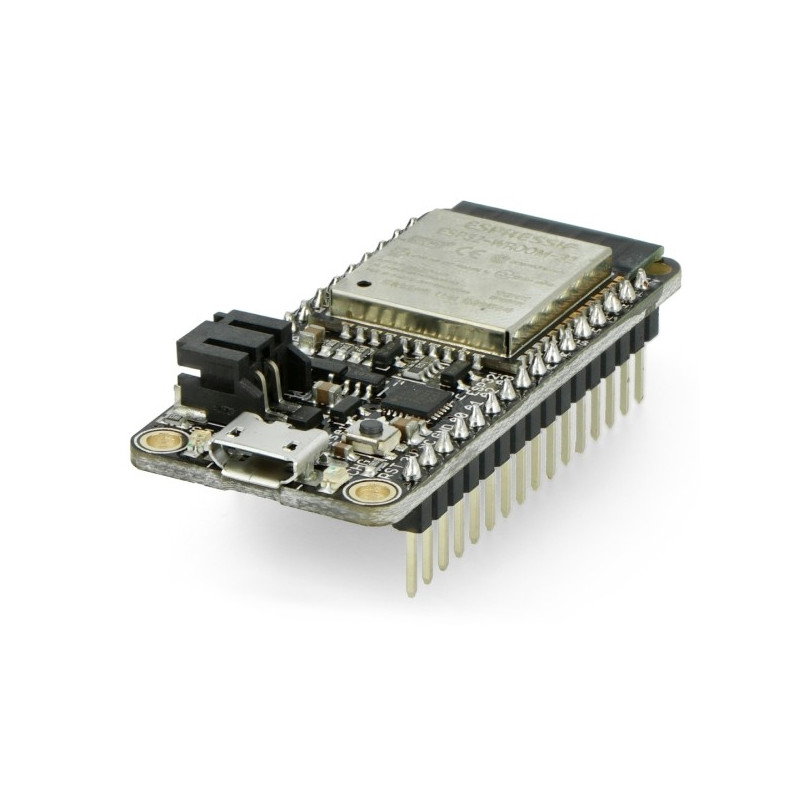

Feather Huzzah ESP32 - WLAN-Modul, Bluetooth GPIO - gelötete Anschlüsse - Adafruit 3591

Index: ADA-10874 EAN: 5904422316938

WiFi- und Bluetooth-Modul basierend auf dem ESP32-System . An Bord befinden sich 8 GPIO-Ports mit I2C- und SPI-Unterstützung, Analogeingang und Lipol-Batterieanschluss mit 3,7 V. Es verfügt über Software in der Arduino IDE-Umgebung. Das Modul hat Lötanschlüsse.

Feather Huzzah ESP32 - WLAN-Modul, Bluetooth GPIO - gelötete Anschlüsse - Adafruit 3591
28,50 €
23,95 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Adafruit

Produktbeschreibung: Feather Huzzah ESP32 - WLAN-Modul, Bluetooth GPIO - gelötete Anschlüsse - Adafruit 3591

WiFi- und Bluetooth-Modul basierend auf dem ESP32-System . Es gibt 8 GPIO-Ports an Bord mit I2C- und SPI-Unterstützung, einen analogen Eingang und einen 3,7-V-Lipol- Batterieanschluss. Es verfügt über Software in der Arduino IDE-Umgebung. Das Modul hat Lötanschlüsse.

Das Produkt ist mit Arduino kompatibel

Auf der Adafruit-Website finden Sie ein Benutzerhandbuch mit Unterstützung für die Arduino IDE .

Die Abmessungen des Moduls betragen: 51 x 22,7 x 7,3 mm, das Stiftraster beträgt 2,54 mm, es hat gelötete Anschlüsse.

Tragbare Projekte

Der Feather-Controller ist für mobile Projekte bestimmt. Dank des eingebauten Steckers ist es möglich, es mit einem 3,7-V-LiPol- Akku zu betreiben. Die Akkuspannung wurde über einen analogen Pin herausgeführt, so dass Sie den Ladezustand des Lipols laufend kontrollieren können. Strom ist auch über den microUSB-Anschluss verfügbar.

Führt

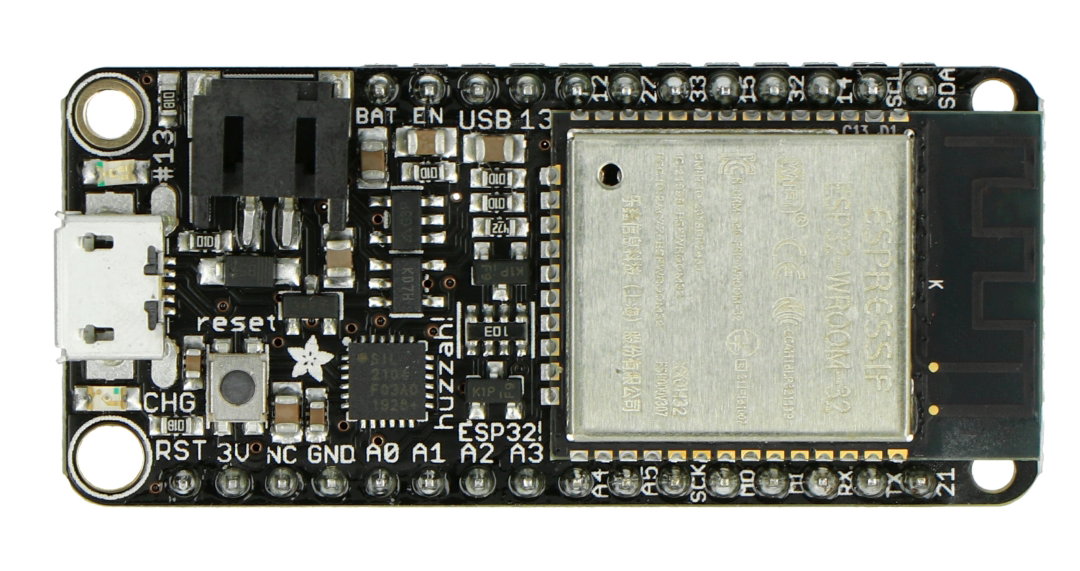

Adafruit Feather Huzzah ESP32- WiFi-Modul, Bluetooth GPIO

Stift Beschreibung
PEITSCHE Batteriespannung 3,7 V Lipol.
DE Pin, der den Spannungsregler 3,3 V deaktiviert, wenn er mit dem niedrigen Zustand verbunden ist. Standard im hohen Zustand.
USB Die Spannung vom 5-V-microUSB-Anschluss.
RST

Pin, der das System zurücksetzt, nachdem er den Low-Zustand gegeben hat. Standard im hohen Zustand. Es hat einen Spannungswandler 3,3 V - 5 V.

3V Reglerausgang 3,3 V.
NC Nicht verbunden.
Masse Die Masse des Systems.

A0, A1, A2,

A3, A4, A5

Analoge oder GPIO-Eingänge
SCL

Pin für die I2C-Kommunikationsuhr.

SDA

I2C-Kommunikationsdaten-Pin.

SCK Clock-Pin der SPI-Kommunikation.
MISO

SPI-Kommunikationseingangsstift.

MOSI

SPI-Kommunikationsausgangspin.

Empfang

Pin des UART-Kommunikationsempfängers mit einem Spannungswandler 3,3 V - 5 V.

Senden

Pin des UART-Kommunikationssenders mit einem Spannungswandler 3,3 V - 5 V.

CHPD

Aktivierungspin für ESP8266. Standard im hohen Zustand. Das Bereitstellen eines niedrigen Status setzt das System zurück. Funktioniert mit einer Spannung von 3,3 V.

GPIO

13, 12, 27, 33,

15, 32, 14, 21

GPIO-Pins oder analoge Eingänge für den Benutzerbetrieb. Sie arbeiten mit einer Spannung von 3,3 V, die Stromausbeute pro Pin beträgt 12 mA.

Spezifikation

  • Versorgungsspannung: 3,7 V Lipol oder 5 V USB-Buchse
  • Das Modul basiert auf dem ESP32-System
  • Mikrocontroller: Tensilica LX6
  • Taktfrequenz: 240 MHz
  • Integriertes WLAN-Modul: 802.11 b/g/n
  • Integriertes Bluetooth-Modul: Classic / BLE
  • Logik der Pins: 3,3 V
  • Flash-Speicher: 4 MB
  • SRAM-Speicher: 520 KB
  • Spannungsregler 3,3 V / 500 mA
  • Eingebautes 100 mA Lipol-Lademodul mit Status-LED
  • Anzahl der GPIO-Pins: 8/14
  • Anzahl der analogen Eingänge: 6/14
  • Unterstützung für I2C- und SPI-Schnittstellen
  • Eingebaute UART-Schnittstelle
  • Kapazitive Touch-Oberfläche
  • OpenOCD-Schnittstelle mit Trax 32 kB-Puffer
  • Unterstützte SD-Kartenschnittstelle
  • SDIO-Master/Slave 50 MHz
  • Reset-Knopf
  • Hallsensor
  • Eingebaute PCB-Antenne
  • Stiftabstand: 2,54 mm
  • Das Modul ist gelötet
  • Modulabmessungen: 51 x 22,7 x 7,3 mm
  • Gewicht: 6,8 g

Feather Huzzah ESP32 - WiFi-Modul, Bluetooth GPIO - gelötete Anschlüsse - Adafruit 3591

Das Produkt ist ein Modul von Adafruit - Feather Huzzah ESP32. Das Gerät ist mit drahtlosen WiFi- und Bluetooth-Kommunikationsmodulen ausgestattet und verfügt außerdem über Lötanschlüsse an den GPIO-Pins.

Das Gerät kann mit einer Lithium-Polymer-Zelle (3,7 V) betrieben werden, kann aber auch über ein USB-Kabel (5 V) an das Netzwerk angeschlossen werden. Alles funktioniert dank des Tensilica LX6-Mikrocontrollers (mit 240 MHz getaktet).

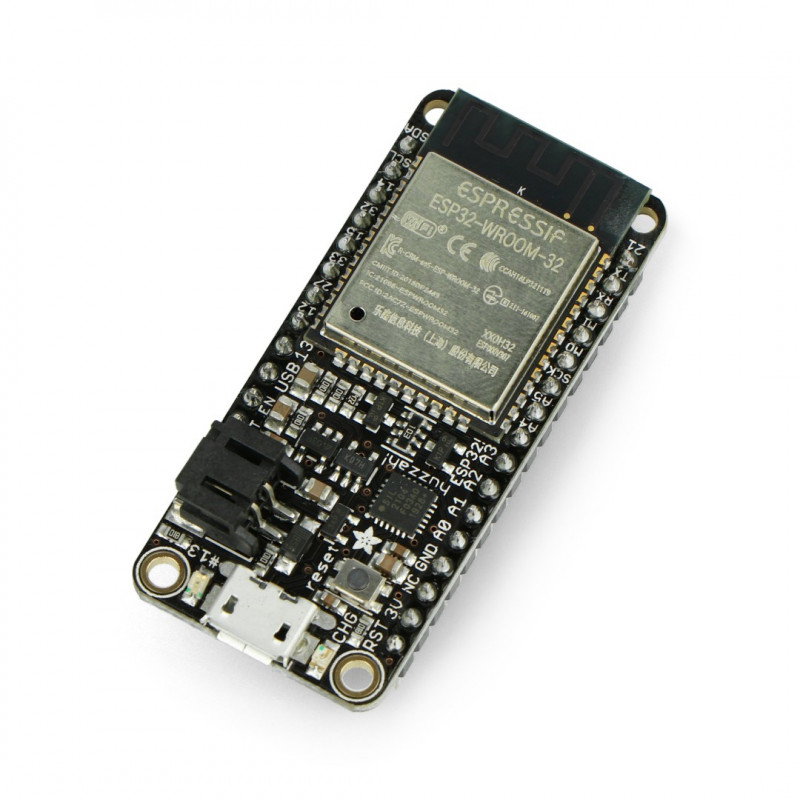

Adafruit-Modul - Feather Huzzah ESP32

Das Gerät ist außerdem mit einem Lithium-Polymer-Akkulademodul ausgestattet und informiert Sie mit einer LED über den Ladezustand. Auf der Platine finden Sie 14 GPIO Input/Output Pins (davon 6 analog). Sie können alles mit der Arduino IDE-Umgebung programmieren.

In unserem Angebot finden Sie auch eine große Auswahl an Modulen und Abdeckungen, die mit Arduino Leonardo, Arduino Mega oder Arduino Pro Mini kompatibel sind.

Stromspannung aus 5,0 V
Stromspannung Nieder 5,0 V
Ausgangsspannung ab 3,3 V.
Die Spannung des Ausgangs an 3,3 V.
Nominale Ausgangsspannung 3,3 V.
UC - Mikrocontroller ESP32
UC - Flash-Speicher 4096 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 8
UC - analoger Eingang 6
UC - Timing 240MHz
UC - WiFi-Modul Ja
UC - USB-Schnittstelle microUSB
UC - Bluetooth Ja
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
PAKETBREITE 4 cm
PAKETHÖHE 3 cm
PAKETTIEFE 10 cm
PAKETGEWICHT 0.001 kg
